понентам сборки. Имя файла документа и путь к нему появятся в списке подключенных к спецификации документов, а сам документ отобразится в окне просмотра.

6.Передача обозначения и наименования изделия возможна в двух направлениях: из подключенного документа в спецификацию и из спецификации в подключенные документы. Чтобы изменения из спецификации передавались в подключенный документ, включите флажок в колонке Передавать изменения в документ (см. рис.

3.3.5).

7.Если требуется передавать обозначение и наименование изделия из подключенного документа в основную надпись специфика-

ции, нажмите кнопку Заполнить основную надпись (см. рис.

3.3.5). Причем, в основную надпись спецификации передаются данные из того документа, который расположен первым в списке подключенных. Используйте кнопки Переместить вверх и Переме-

стить вниз

для изменения порядка следования документов.

8.Нажмите кнопку Выход в диалоге управления сборкой. В таблице спецификации появятся объекты, соответствующие всем компонентам сборки

9.Создайте раздел Документация и подключите к нему ассоциативный чертеж сборки, или модель сборки (если не требуется создание чертежа), или оба документа.

10.Завершите заполнение основной надписи, перейдя в режим

Разметка страниц.

ПРАКТИЧЕСКОЕ ЗАДАНИЕ

Создать файл спецификации сборочного чертежа в полуавтоматическом режиме, установив связь между сборочным чертежом, мо- делью-сборкой, чертежами деталей и спецификацией.

179

ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ

В полуавтоматическом режиме создадим спецификацию (рис. 3.3.6) связанную ассоциативно со сборочным чертежом и модельюсборкой.

Самостоятельно постройте трёхмерные модели и ассоциативные чертежи Переходника, Фланца и Фланцевого соединения.

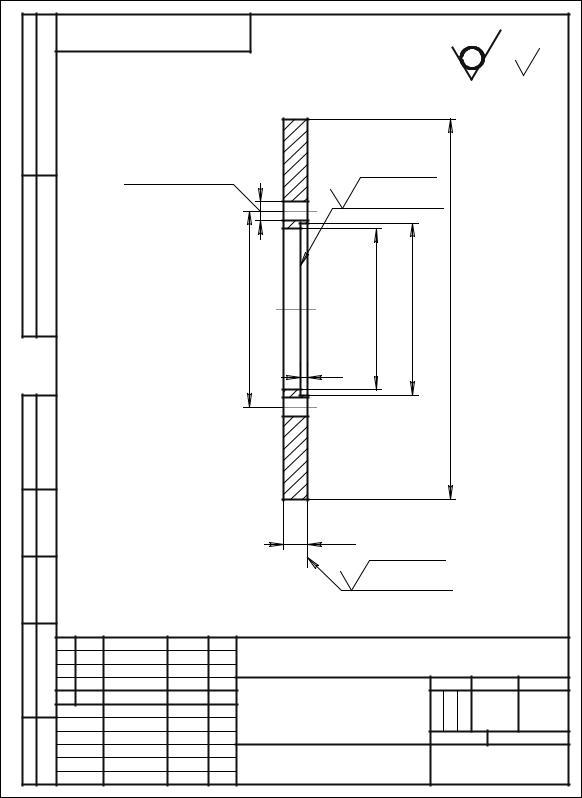

Процедура создания ассоциативного сборочного чертежа сходна с процедурой создания ассоциативных чертежей деталей, рассмотренной в разделах 3.1 и 3.2. Отличие заключается лишь в том, какая модель является основой для создания ассоциативного документа ― модель детали или модель сборки. Чертежи деталей и сборки представлены на рис. 3.3.7, 3.3.8 и 3.3.9. Трёхмерная модель Фланцевого соединения приведена на рис. 3.3.10.

Подготовьте данные для спецификации в уникальных компонентах сборки:

1.Откройте файл трёхмерной модели Фланцевое соединение.a3d.

2.Выделите Переходник в Дереве модели и из контекстного меню вызовите команду Редактировать в окне.

3.В окне документа из контекстного меню вызовите команду Свойства и проверьте, введены ли на Панели свойств Наименова-

ние и Обозначение детали.

4.В Дереве модели выделите корневой раздел — Переходник.

руйте опцию Базовый объект спецификации и нажмите кнопку Со-

здать. Проверьте правильность заполнения граф Наименование и Обозначение в окне Объект спецификации. При необходимости, от-

редактируйте текстовую часть.

Нажмите кнопку ОК в окне Объект спецификации.

180

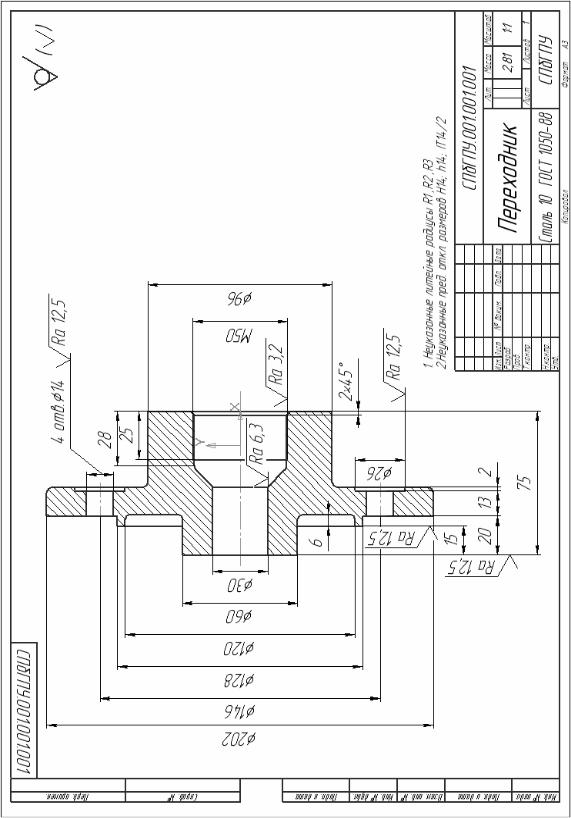

Рис.3.3.7 Чертёж переходника

182

183

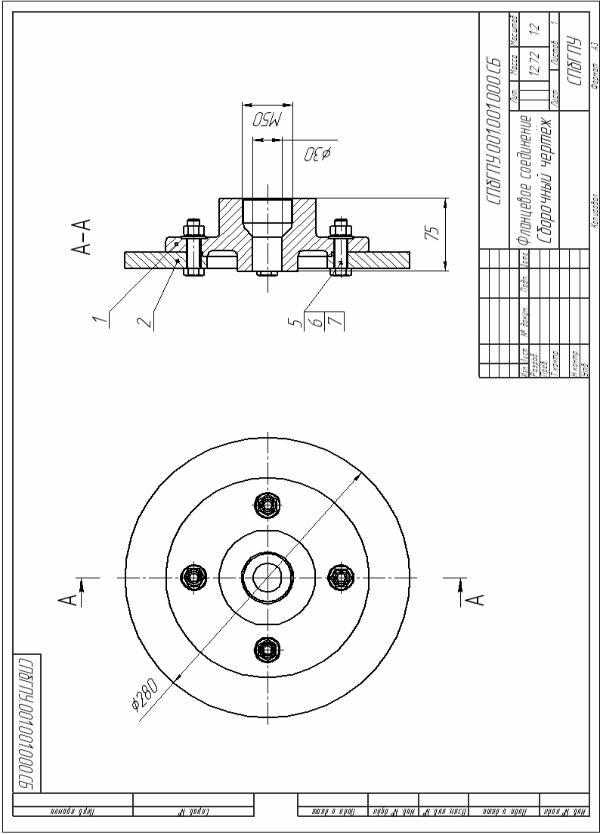

Рис. 3.3.9. Сборочный чертёж

184

Рис. 3.3.10. Модель фланцевого соединения

7.Закройте файл с деталью.

8.Снова выделите компонент в Дереве модели и из контекстного меню вызовите команду Свойства компонента.

9.На Панели свойств убедитесь, что включена опция Создавать объекты спецификации. Если опция во время вставки компонента была отключена, свойства компонента следует отредактировать.

10.Выполните пп. 2–9 для второго уникального компонента сборки Фланца.

11. Вызовите команду редактирования объектов спецификации сборки: Спецификация — Редактировать объекты — Внутренние.

Убедитесь, что подчинённая спецификация содержит в разделе Детали объекты, соответствующие всем деталям сборочной модели. Здесь, также, должен отображаться раздел Стандартные изделия, который создается автоматически на этапе добавления стандартных изделий из библиотеки крепежа в сборку (рис.3.3.11).

Теперь можно перейти к созданию документа-спецификации.

1.Создайте и сохраните файл спецификации.

2.Вызовите команду Сервис — Управление сборкой.

185

3.В появившемся диалоге нажмите кнопку Подключить документ.

4.В следующем диалоге выберите файл сборочного чертежа

Фланцевое соединение.cdw и нажмите кнопку Открыть.

5.В диалоговом окне Управление сборкой включите флажок

Передавать изменения в документ и нажмите кнопку Заполнить основную надпись. Затем нажмите кнопку Выход.

Рис. 3.3.11. Подчиненный режим работы с внутренними объектами спецификации.

6. Подключите документы с компонентами сборки к объектам спецификации:

• в спецификации выделите строку, соответствующую детали

Переходник;

186

•откройте вкладку Документы на Панели свойств и нажми-

те кнопку Добавить документ;

•в открывшемся диалоге укажите файл ассоциативного чертежа Переходник.cdw и нажмите кнопку Открыть;

•включите флажок Передавать изменения в документ. Те-

перь, при изменении Наименования и Обозначения документа в спецификации, данные будут передаваться в штамп рабочего чертежа;

•в списке подключенных документов чертёж должен стоять на первом месте. Убедитесь, что текущей является строка рабочего чертежа. Если это не так, воспользуйтесь кнопкой Переместить вверх;

•система выдаст запрос Взять данные из основной надписи документа? Нажмите Да;

•аналогично подключите к спецификации чертёж детали Фла-

нец.cdw.

7. Отобразите на экране одновременно файл спецификации и файл ассоциативного сборочного чертежа. Для этого можно восполь-

зоваться командой Окно — Мозаика вертикально.

8. Сделайте активным окно спецификации. Проверьте наличие ассоциативных связей, перемещаясь от объекта к объекту специфика-

ции, при нажатой кнопке Показать состав объекта. В этом случае соответствующие элементы сборочного чертежа будут выделяться цветом.

9.Выполните команду Сервис — Расставить позиции для ав-

томатической простановки номеров позиций объектов спецификации (если это не было выполнено автоматически).

10.Устраните несоответствие между номерами позиций в чертеже и в спецификации, подключив позиционные линии–выноски к объектам спецификации:

•выделите позиционную линию-выноску детали Переходник;

•в спецификации выделите объект, соответствующий детали

Переходник;
