Вытяжные термометры для измерений в
слое до 1-2 м

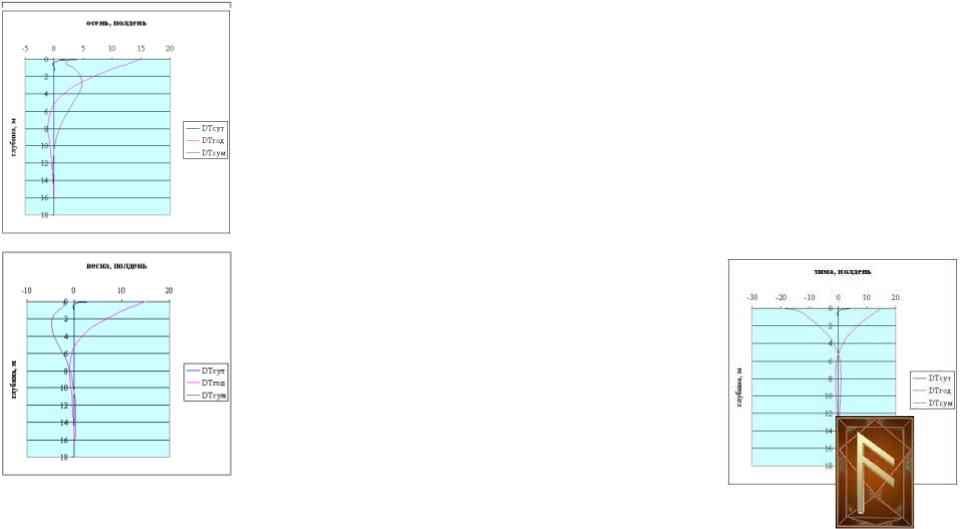

Формирование температуры во всем деятельном слое почвы (Что оказывают вытяжные термометры?)
1. Период колебаний температуры не изменяется с глубиной
2. Ниже некоторой глубины температура за год не меняется.
3. Глубины распространения годовых колебаний примерно в 19 раз больше, чем суточных

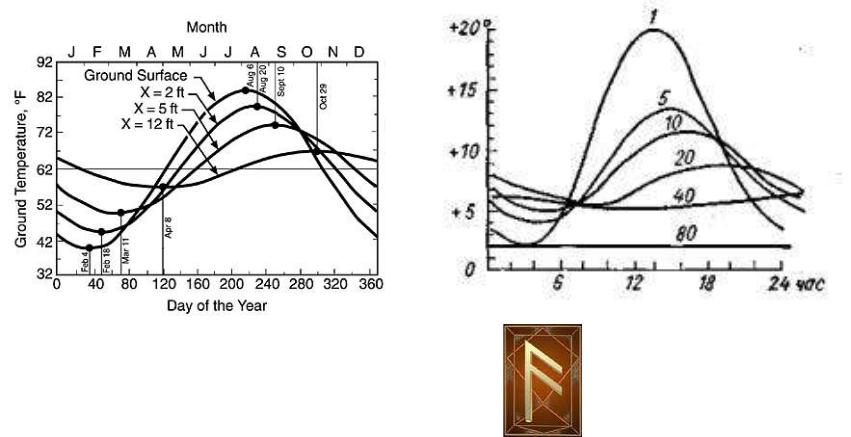

Тепловые волны суточного хода в почве затухают с глубиной по амплитуде и запаздывают по фазе в зависимости от ее влажности, так что максимум приходится на вечер на суше и на ночь – на воде ( тоже и минимум – на утро и на день
Тепловые волны годового хода в почве затухают с глубиной по
амплитуде и запаздывают по фазе, так что максимум приходится на осень, а минимум на весну

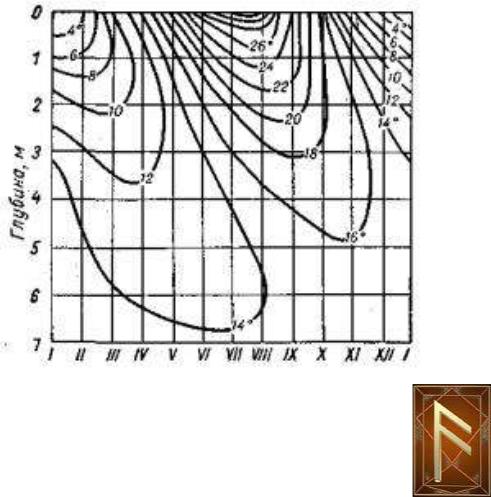

Метод термоизоплет – на одном рисунке вертикальные разрезы последовательных во времени изменений температур
Чтоб понять, попробуй по этому рисунку сделать таблицу значений температуры почвы в июле, сняв температуры и глубины с этой картинки
•Наглядно представляет все особенности хода температуры и во времени и с глубиной ( в одном пункте)
•Пример – годовой ход, а можно и для суточного хода

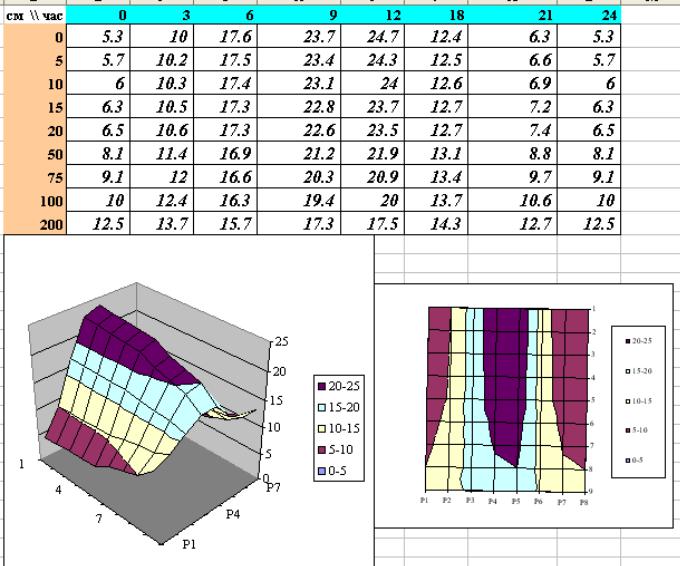

Для практики: попробуй построить термоизоплеты модельного
суточного хода по этим данным и сравни с графиками
Поток тепла в почву опережает ход температуры примерно на ¼ периода.
Поэтому прогрев утром идет быстрее, чем охлаждение вечером и реальный суточный ход не симметричен к полдню
|
|
|
|
температура и разности по глубине |
|
|||||
|
120 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
-ра |
60 |
|
|
|
|
|
|
|
|
T0 |
|
|
|
|
|
|
|
|
|
||
40 |
|
|
|
|
|
|
|
|
град05 |
|
тем |
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
град0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
-20 |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
24 |
|
-40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
время, ч |
|
|
|
|

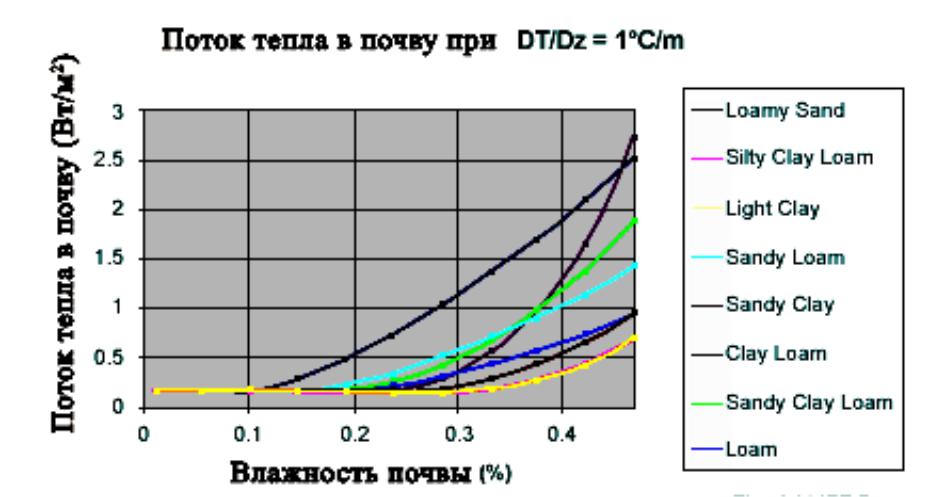

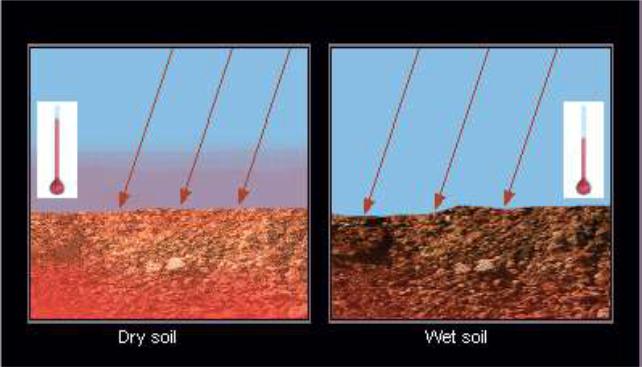

Поток тепла сильно зависит от свойств почвы и ее
влажности (чем влажнее, тем больше)
(Расшифровка типов почв на следующем слайде)

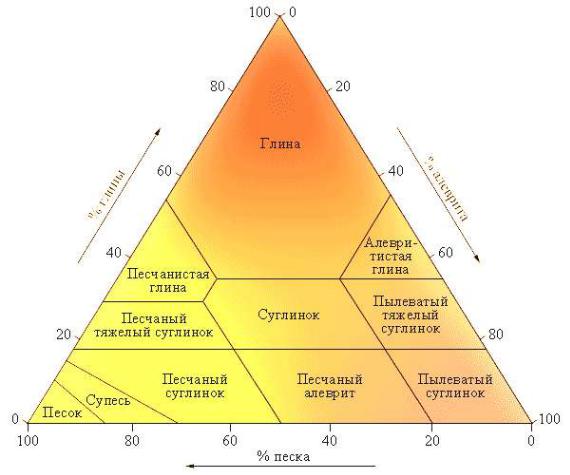

Вспомогательный: типы почв

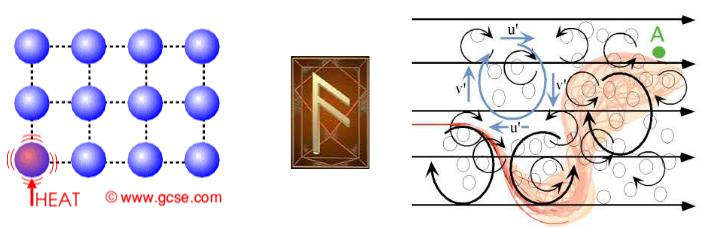

Отличие деятельного слоя почвы от деятельного слоя воды – следствие разных механизмов теплопроводности?
•Почва – это твердое тело и теплопередача идет за счет молекулярной теплопроводности и капиллярного просачивания вод – это очень медленно!
•В воде (и в воздухе) теплообмен происходит при нерегулярном перемещении отдельных объемов среды. Это называется турбулентным теплообменом. Он происходит во много раз быстрей!
•Поэтому эффективная теплопроводность воды в водоемах гораздо больше, т.е. прогреваются толстые слои воды, но температура меняется медленнее и с меньшей амплитулой
