Kurenkov_RR1
.docМинистерство образования Республики Беларусь
Учреждение образования «Гомельский государственный технический университет имени П.О.Сухого»
Кафедра: «Экономика и управление в отраслях»
Дисциплина: «Экономика производства»
Практическая работа №1
Расчет длительности производственного цикла сложного производственного процесса
Вариант 9
Выполнил:
студент группы Л-51
Куреньков И.О.
Принял: ст. преподаватель
Астраханцев С.Е.
Гомель 2015
Лабораторная работа №1
Расчет длительности производственного цикла сложного производственного процесса
Задание:
-
Рассчитать длительность производственных циклов простых процессов и процессов выполнения сборочных операций;
-
Построить календарный график производственного процесса изготовления партии изделий;
-
Определить срок запуска деталей в производство и дату начала сборки в календарных днях.
Исходные данные, соответствующие моему варианту задания (8 вариант):
На предприятие N поступил заказ на изготовление партии изделий М, состоящей из n = 135 + X штук (n = 135 + 12 = 147 штук). Величина X соответствует № варианта студента, который определяется по номеру в списке студентов в журнале учебной группы.
Изделие М состоит из сборочных единиц (агрегатов), собираемых из деталей, изготавливаемых на данном предприятии и комплектующих, получаемых по кооперации от предприятий-поставщиков.
Состав изделия М (схема сборки) и взаимосвязь между элементами представлена на рисунке.

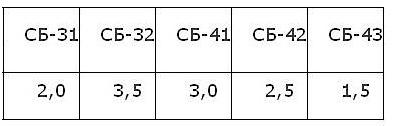

Трудоемкость сборочных операций представлена в табл. 1.
Таблица 1 - Трудоемкость сборки сборочных единиц и изделия в часах на 1 изделие.
На сборке СБ-4, СБ-41, СБ-11 и СБ-13 занято по два рабочих на каждой операции; на сборке СБ-12, СБ-22 и СБ-32 —трое рабочих; на сборке всех остальных сборочных единиц—по одному рабочему. Длительность межоперационного пролёживания на сборочных операциях принять равной 1 час.
Срок сдачи изделий на склад готовой продукции дд.мм.2016 г. (дд - день, мм - месяц рождения студента, выполняющего задание).
Четыре детали (Д-1, Д-2, Д-3, Д-4) обрабатываются по одинаковому технологическому процессу, включающему токарную, фрезерную и шлифовальную операции. На всех операциях установлено по одному станку. Среднее межоперационное время 15 мин. Принятый вид движения предметов труда - последовательный. Данные, характеризующие техпроцесс, представлены в табл.2.
Таблица 2 - Исходные данные
Деталь Д-5, Д-6 и Д-7 изготавливаются в соответствии с исходными данными, представленными в табл.3. Среднее межоперационное время 25 мин.
Таблица 3 - Технологический процесс обработки и нормы времени (в минутах) для деталей Д-5, Д-6, Д-7
Для деталей Д-5 и Д-6 применяется параллельный вид движения, Д-7 - параллельно-последовательный. Размер транспортной партии - детали передаются с операции на операцию поштучно.
Для изготовления всех остальных сборочных единиц используются покупные комплектующие изделия, находящиеся на складе предприятия.
Режим работы предприятия двухсменный. Продолжительность смены – 8 часов. Междусменными перерывами пренебречь. Изделие М передается на склад всей партией.
Срок запуска в производство деталей и даты начала выполнения сборочных операций представить в таблице:
Расчеты длительности простых и сборочных процессов:
-
Последовательный вид движения партии деталей.
Технологический цикл:
ТТ посл.(Д1) = 144(25/1+17/1+10) = 7488мин;
ТТ посл.(Д2) = 144(18+16+11) = 7344мин;
ТТ посл.(Д3) = 144(30+27+22) = 11376мин;
ТТ посл.(Д4) = 144(19+8+74) = 15984мин.
(равно 15 минут);
(равны нулю).
ТП посл.(Д1) = 7488+3*15 = 7533мин;
ТП посл.(Д2) = 7344+3*15 = 7389мин;
ТП посл.(Д3) = 11376+3*15 = 11421мин;
ТП посл.(Д4) = 15984+3*15 = 16029мин.
ТП посл.(Д1) = 1/(60*8*0,7*2)*7533 = 10,96 =11 к.дн.;
ТП посл.(Д2) = 1/(60*8*0,7*2)*7389 = 11,009=11 к.дн.;
П посл.(Д3) = 1/(60*8*0,7*2)*11424 = 17,01=17 к.дн.
ТП посл.(Д4) = 1/(60*8*0,7*2)*16029 = 23,8=24 к.дн.
-

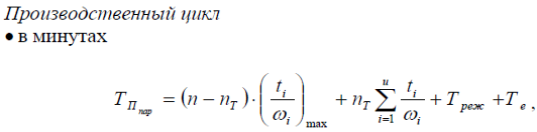

Параллельный вид движения.
ТТпар(Д5) = (144-1)*(15/2)+1*(6/1+3/1+5/1+15/2+5/1+2/1+13/2) = 1115мин;
ТТпар(Д6) = (144-1)*(18/2)+1*(5,2/1+3,1/1+6/1+18/2+5/1+3,2/1+12,5/2) = 1324,75мин.
Тмо = 25мин.
ТПпар(Д5) = 1115+7*25 = 1290мин;
ТПпар(Д6) = 1324,75+7*25 = 1499,75мин.
ТПпар(Д5) = 1/(60*8*0,7*2)*1290 = 1,92=2 к. дн.;
ТПпар(Д6) = 1/(60*8*0,7*2)*1499,75 = 2,23=3 к. дн.;
-
Параллельно-последовательный вид движения.
ТТп-п(Д7) = 144*(4,3/1+3,2/1+4,3/1+14,5/2+6,2/1+3,3/1+12,8/2)-(144-1)*(3,2/1+3,2/1+4,3/1+6,2/1+3,3/1+3,3/1) = 1390,3 мин;
ТТп-п(Д7) = 1390,3+7*25 = 1565,3мин;
ТТп-п(Д7) = 1/(60*8*0,7*2)*1565,2 = 2,5=3 к.дн.,
Таблица 4.
Изделие, сб.ед. |
М |
СБ-1 |
СБ-2 |
СБ-3 |
СБ-4 |
СБ-11 |
СБ-12 |
СБ-13 |
Трудоемкость, час |
1,5 |
2,2 |
1,5 |
2,3 |
3,1 |
2,8 |
3,8 |
2,1 |
Число рабочих, чел. |
1 |
1 |
1 |
1 |
2 |
2 |
3 |
2 |
Длит.сбор.операц.к.дн. |
12 |
17 |
12 |
17 |
12 |
11 |
10 |
8 |
Изделие, сб.ед. |
СБ-21 |
СБ-22 |
СБ-31 |
СБ-32 |
СБ-41 |
СБ-42 |
СБ-43 |
Трудоемкость, час |
2 |
3,5 |
2 |
3,5 |
3 |
2,5 |
1,5 |
Число рабочих, чел. |
1 |
3 |
1 |
3 |
1 |
1 |
1 |
Длит.сбор.операц.к.дн. |
15 |
9 |
15 |
9 |
23 |
19 |
12 |
Квн = 1,2;
Тц сбi = (tсбi*n)/(Pi*Tcм*f*Квн) = (141*1,5)/8*2*1,2) = 11,17 ≈ 11 к. дней.
Таблица 5.
Наименование изделия, сбор. единиц, деталей |
Срок запуска в производство, дата начала выполнения сбор. операций |
М |
14.12.2016 |
СБ-1 |
16.11.2016 |
СБ-2 |
21.11.2016 |
СБ-3 |
16.11.2016 |
СБ-4 |
21.11.2016 |
СБ-11 |
05.11.2016 |
СБ-12 |
06.11.2016 |
СБ-13 |
08.11.2016 |
СБ-21 |
06.11.2016 |
СБ-22 |
12.11.2016 |
СБ-31 |
01.11.2016 |
СБ-32 |
07.11.2016 |
СБ-41 |
28.11.2016 |
СБ-42 |
02.11.2016 |
СБ-43 |
09.11.2016 |
Д-1 |
24.10.2016 |
Д-2 |
24.10.2016 |
Д-3 |
18.10.2016 |
Д-4 |
10.10.2015 |
Д-5 |
04.1.02016 |
Д-6 |
04.10.2016 |
Д-7 |
04.10.2016 |
Циклограмма сложного производственного процесса изготовления партии изделий (календарный график):
1 клетка =2-м календарным дням.
Вывод: в данной лабораторной работе я рассчитал длительность производственных циклов простых процессов и процессов выполнения сборочных операций, построил календарный график производственного процесса изготовления партии изделий, а также определил срок запуска деталей в производство и дату начала сборки в календарных днях.
