САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ МЕХАНИКИ И ОПТИКИ Кафедра: Компьютеризации и проектирования оптических приборов Дисциплина: Метрология, стандартизация и сертификация
МЕТРОЛОГИЧЕСКАЯ АТТЕСТАЦИЯ И ПОВЕРКА
ПОГРЕШНОСТИ ПОВЕРКИ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
ВЛИЯНИЕ ПОГРЕШНОСТИ ПОВЕРКИ НА ОЦЕНКУ ГОДНОСТИ
ПОСТРОЕНИЕ ОПЕРАТИВНОЙ ХАРАКТЕРИСТИКИ ПОВЕРКИ
КРИТЕРИИ КАЧЕСТВА ПОВЕРКИ СРЕДСТВ ИЗМЕРЕНИЙ
Авторы: доцент к.т.н. Назаров В.Н. Магистр техники и технологии Баринова О.А.
2010 г.
ЦЕЛИ ИССЛЕДОВАНИЙ:
создание лабораторной установки для учебных
исследований студентов по теме и организация рабочего места
создание методического описания для проведения лабораторной работы по теме: «Метрологическая
аттестация, поверка измерительных приборов и ее погрешность»
создание алгоритма для определения влияния
погрешности поверки на оценку годности
измерительных приборов и построения оперативных
характеристик поверки.
ЛАБОРАТОРНАЯ УСТАНОВКА И ЕЕ ОПТИЧЕСКАЯ СХЕМА
Микроскоп МИС-11 |
Оптическая схема микроскопа |
|
МИС-11 |
||
|
МЕТОД СВЕТОВОГО СЕЧЕНИЯ

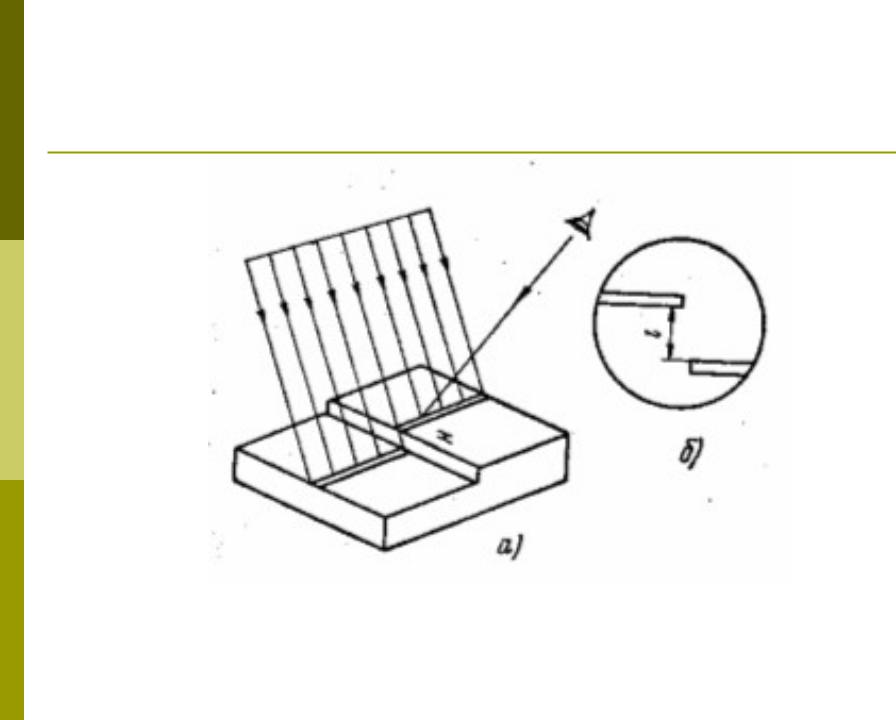

Схема контроля методом светового сечения:
а – принцип измерений; б – поле зрения при дефекте в виде ступеньки
ОСНОВНЫЕ ПОНЯТИЯ ИЗ
МЕТРОЛОГИИ, ДАННЫЕ В РАБОТЕ
Поверка
Средства измерений
Метрологические характеристики
Метрологическая аттестация
Погрешность поверки
ВЛИЯНИЕ ПОГРЕШНОСТИ НА ОЦЕНКУ ГОДНОСТИ
Рис.1. Распределение для |
Рис.2. Распределение для |
погрешности поверки годного |
погрешности поверки |
ИП. Образование ошибки |
негодного ИП. Образование |
1-го рода |
ошибки 2-го рода |
АЛГОРИТМ, СОЗДАННЫЙ ДЛЯ
ИССЛЕДОВАНИЯ ВЛИЯНИЯ ПОГРЕШНОСТИ ПОВЕРКИ ПРИБОРА НА ОЦЕНКУ ЕГО ГОДНОСТИ:
получение ряда значений измеряемой величины по показаниям поверяемого прибора;
вычисление основных параметров;
сравнение полученной при вычислениях погрешности показаний прибора с предельной допустимой погрешностью;
вычисление вероятности признания годным и вероятности браковки прибора;
Определение критерия достоверности поверки
Исследование влияния случайной составляющей погрешности поверки на достоверность результата поверки
ПОСТРОЕНИЕ ОПЕРАТИВНОЙ |
||||
ХАРАКТЕРИСТИКИ |
|
|||
1.5 |
1.5 |
|
|
|
P ã2 b 1 |
|
|
|
|
P ã3 b 1 |
|
|
|
|
P ã4 b 1 0.75 |
|
|
|
|
P ã5 b 1 |
|
|
|
|
P ã6 b 1 |
|
|
|
|
0.063 |
0 |
0 |
1 |
2 |
|
||||
|
|
0 |
b 1 |
2 |
Оперативные характеристики поверок для различных |
||||
значений случайной составляющей погрешности поверки. |
||||
ВЫВОДЫ ПО РАБОТЕ:
Организовано рабочее место и обеспечена
материальная база для проведения учебных исследований студентами по указанной теме;
Разработаны методические указания для проведения
исследований по теме «Метрологическая аттестация, поверка измерительных приборов и ее погрешность»;
Создан алгоритм для определения влияния погрешности поверки измерительных приборов и построения оперативных характеристик поверки
Разработаны методические материалы для
самостоятельной работы студентов, выполнения отчета о проделанных исследованиях и подготовке к защите результатов исследований
