Лист 10
Шифр: ПК-10-№ варіанта
Назва: Комплексне креслення
Формат А3
Методичні рекомендації: зразок виконаного листа на рис.31
Вихідні дані для комплексних креслень дивитися у таблиці 11
Лист повинен містити комплексне креслення геометричного тіла з двома отворами, внутрішню лінію перетину отворів.
Таблиця 11- Вихідні дані для виконання листа 10
|
№ варіанта |
№ рисунка |
|
1,9,17,25 |
32 |
|
2,10,18,26 |
33 |
|
3,11,19,27 |
34 |
|
4,12,20,28 |
35 |
|
5,13,21,29 |
36 |
|
6,14,22,30 |
37 |
|
7,15,23 |
38 |
|
8,16,24 |
39 |
Лист 11
Шифр: ПК-11-№ варіанта
Назва: Три проекції моделі
Формат А3
Методичні рекомендації: зразок виконаного листа на рис.40
Вихідні дані для комплексних креслень дивитися у таблиці 12
Лист
повинен містити три проекції моделі,
аксонометричну проекцію моделі з вирізом
частини.
Таблиця 12- Вихідні дані для виконання листа 10
|
№ варіанта |
№ рисунка |
№ завдання |
|
1,16 |
41 |
1 |
|
2,17 |
41 |
2 |
|
3,18 |
41 |
3 |
|
4,19 |
41 |
4 |
|
5,20 |
42 |
1 |
|
6,21 |
42 |
2 |
|
7,22 |
42 |
3 |
|
8,23 |
42 |
4 |
|
9,24 |
43 |
1 |
|
10,25 |
43 |
2 |
|
11,26 |
43 |
3 |
|
12,27 |
43 |
4 |
|
13,28 |
44 |
1 |
|
14,29 |
44 |
2 |
|
15,30 |
44 |
3 |
Лист 12
Шифр: ПК-12-№ варіанта
Назва: Технічний малюнок
Формат А3

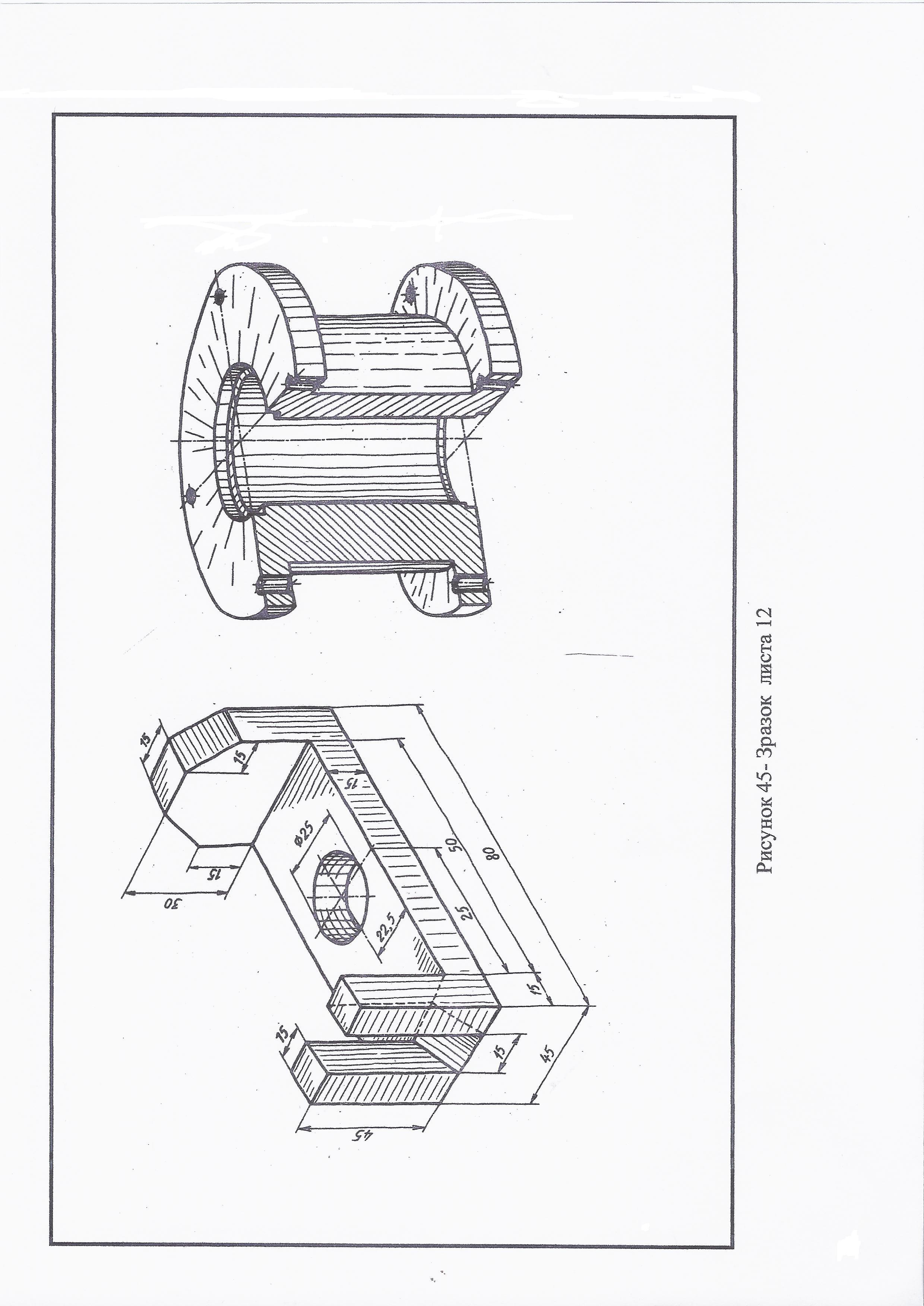

Методичні рекомендації: зразок виконаного листа на рис.45
Лист повинен містити ескіз деталі або моделі. Модель або деталь обирається студентом самостійно.
СПИСОК ДЖЕРЕЛ ІНФОРМАЦІЇ
1 Сидоренко В.К. Креслення - Львів: Оріяна - Нова, 2004-356 с.
2 Щербина В. В. Построение технического рисунка. − К.: Вища школа,
1970. − 352 с.
3 Хаскин А.М. Черчение. − К.: Вища школа, 1982. − 382 с.
4 Боголюбов С. В. Черчение. − М.: Машиностроение, 1982. − 290 с.
5 Боголюбов С. В. Задания по курсу черчения. − М.: Машиностроение,
1982. − 277 с.
ДОДАТОК А
Зразок титульного листа
МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
ХКТК НТУ «ХПІ»
АЛЬБОМ ЗАВДАНЬ
З НАРИСНОЇ ГЕОМЕТРІЇ ТА ІНЖЕНЕРНОЇ ГРАФІКИ
Виконав: ст. гр.ВВ-224 Перевірив: Старих І.В.
Іванов А.К.
