трубы (ostium tympanicum tubae auditivae), над которым открывается полуканал мышцы, натягивающей барабанную перепонку (m. tensor tympani). В нижнем отделе передняя стенка образована тонкой костной пластинкой, отделяющей ствол внутренней сонной артерии, проходящей в одноименном канале. Стенка эта пронизана тоненькими канальцами, через которые проходят сосуды и нервы в барабанную полость, и воспалительный процесс может перейти из барабанной полости на сонную артерию.

Задняя стенка барабанной полости - сосцевидная (paries mastoideus). В верхнем ее отделе имеется широкий ход (aditus ad antrum), через который надбарабанное пространство сообщается с пещерой (antrum mastoideum) - постоянной ячейкой сосцевидного отростка. Ниже входа в пещеру, на уровне нижнего края окна преддверия, на задней стенке полости располагается пирамидальное

пирамидального возвышения находится маленькое отверстие, из которого выходит барабанная струна.

Верхняя стенка - крыша барабанной полости (tegmen tympani). Это костная пластинка толщиной от 1 до 6 мм, отделяющая барабанную полость от средней черепной ямки. Иногда в этой пластинке имеются дегисценции, благодаря которым твердая мозговая оболочка средней черепной ямки находится в непосредственном контакте со слизистой оболочкой барабанной полости. Это может способствовать развитию внутричерепных осложнений при отитах. У детей первых лет жизни на границе каменистой и чешуйчатой частей височной кости в области крыши барабанной полости имеется незаращенная fissura petrosquamosa, что обусловливает возможность возникновения мозговых симптомов (менингизм) при остром среднем отите. В последующем на месте этой щели формируется шов - sutura petrosquamosa.

Нижняя стенка барабанной полости - яремная (paries jugularis) -

граничит с лежащей под ней луковицей яремной вены (bulbus venae juggle). Дно полости расположено на 2,5-3 мм ниже края барабанной перепонки. Чем более луковица яремной вены вдается в барабанную

полость, тем более выпуклую форму имеет дно и тем оно тоньше. Иногда здесь наблюдаются дефекты кости - дегисценции, тогда луковица яремной вены выпячивается в барабанную полость и может быть поранена при выполнении парацентеза.

Слизистая оболочка барабанной полости является продолжением слизистой оболочки носоглотки и представлена однослойным плоским и переходным мерцательным эпителием с немногочисленными бокаловидными клетками. Покрывая слуховые косточки и связки, слизистая оболочка образует много сообщающихся карманов, синусов. Два наиболее значимых в клиническом отношении - барабанный и лицевой синусы. Барабанный синус находится под пирамидальным возвышением и простирается до луковицы яремной вены и окна улитки. Лицевой синус ограничен медиальным каналом лицевого нерва, сзади - пирамидальным возвышением, спереди - мысом.

В барабанной полости находятся три слуховые косточки и две внутриушные мышцы. Цепь слуховых косточек (рис. 5.8) представляют связанные между собой сочленения:

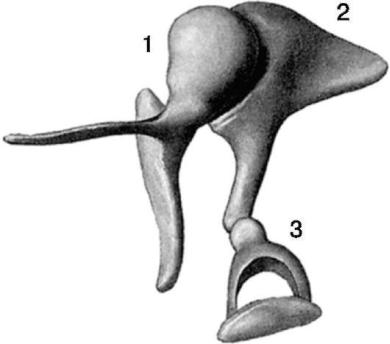

Рис. 5.8. Слуховые косточки:

1 - молоточек; 2 - наковальня; 3 - стремя

*молоточек (malleus);

*наковальня (incus);

*стремя (stapes).

Рукоятка молоточка вплетена в фиброзный слой барабанной перепонки, основание стремени укреплено в нише окна преддверия. Основной массив слуховых косточек - головка и шейка молоточка, тело наковальни - находятся в надбарабанном пространстве. В молоточке различают рукоятку, шейку и головку, а также передний и латеральный отростки. Рукоятка и латеральный отросток видны при осмотре барабанной перепонки. Масса молоточка составляет около 30 мг. Наковальня состоит из тела, короткого и длинного отростков. Короткий отросток расположен во входе в пещеру. Через длинный отросток наковальня сочленена с головкой стремени. Масса наковальни равна 27 мг. Стремя имеет основание, две ножки, шейку и головку. Кольцевая связка, с помощью которой основание стремени прикрепляется к краю окна преддверия, достаточно эластична и обеспечивает хорошую подвижность преимущественно передних отделов основания стремени. Масса стремени составляет около 2,5

мг, площадь основания - 3-3,5 мм2. Слуховые косточки соединены между собой посредством суставов, обеспечивающих их подвижность; имеется ряд связок, поддерживающих всю цепь слуховых косточек.

Две внутриушные мышцы осуществляют движения слуховых косточек, обеспечивая аккомодационную и защитную функции. К шейке молоточка прикреплено сухожилие мышцы, напрягающей барабанную перепонку - m. tensor tympani. Мышца эта начинается в костном полуканале выше тимпанального устья слуховой трубы. Ее сухожилие первоначально направлено спереди назад, затем под прямым углом перегибается через улиткообразный выступ, в латеральном направлении пересекает барабанную полость и прикрепляется к молоточку. M. tensor tympani иннервируется нижнечелюстной веточкой тройничного нерва.

Стременная мышца находится в костном влагалище пирамидального возвышения, из отверстия которого в области верхушки выходит сухожилие мышцы, в виде короткого ствола оно идет кпереди и прикрепляется к головке стремени. Иннервируется веточкой лицевого нерва - n. stapedius.

Слуховая (евстахиева) труба (tuba auditiva) (см. рис. 5.1)

обеспечивает сообщение барабанной полости с внешней средой. Слуховая

труба имеет длину 3,5 см у взрослых, у детей она короче, шире и расположена более горизонтально. Она состоит из двух отделов - короткогокостного (pars ossea) и более длинного перепончатохрящевого (pars cartilaginea), где хрящ представлен в виде желоба, покрытого слизистой оболочкой. Отделы слуховой трубы образуют между собой тупой угол, открытый книзу. В месте перехода хрящевой части трубы в костную расположено самое узкое место - перешеек

(isthmus)

- 1-1,5 мм в диаметре. Барабанное устье слуховой трубы диаметром 4-5 мм расположено в верхнем отделе передней стенки барабанной полости. Глоточное устье слуховой трубы лежит на 1-2,5 см ниже барабанного, открывается на латеральной стенке носоглотки, на

уровне заднего конца нижней носовой раковины. В области глоточного устья слуховой трубы имеется скопление лимфоидной ткани

- трубная миндалина (tonsilla tubaria).

В обычных условиях стенки в перепончато-хрящевом отделе прилежат друг к другу. Труба раскрывается при жевании, зевании и во время глотательных движений. Раскрытие просвета трубы происходит при сокращении мышц - напрягающей нѐбную занавеску (m. tensor veli palatini) иподнимающей мягкое нѐбо (m. levator veli palatini). Волокна этих мышц вплетаются в толщу стенки перепончато-хрящевого отдела трубы.

Слизистая оболочка слуховой трубы выстлана мерцательным эпителием и содержит большое количество слизистых желез. Движение ресничек направлено в сторону глоточного устья, и это обеспечивает защитную функцию.

Кровоснабжение барабанной полости идет из системы наружной и внутренней сонных артерий. К бассейну наружной сонной артерии относятся a. stylomastoidea - ветвь a. auricularis posterior, a. tympanica anterior - ветвь a. maxillaris. От внутренней сонной артерии отходят ветви к передним отделам барабанной полости. Венозный отток осуществляется главным образом в plexus pterygoideus, plexus caroticus, bulbus v. jugularis. Лимфоотток из барабанной полости идет в ретрофарингеальные и глубокие шейные лимфатические узлы.

Иннервация слизистой оболочки барабанной полости идет за счет главным образом барабанного нерва (n. tympanicus), происходящего из системы n. glossopharyngeus, анастомозирующего с веточками лицевого, тройничного нервов и симпатического сплетения внутренней сонной артерии.

Сосцевидный отросток. Задний отдел среднего уха представлен сосцевидным отростком (processes mastoideus), в котором имеются многочисленные воздухоносные ячейки, соединенные с барабанной полостью через antrum и aditus ad antrum в верхнезадней части надбарабанного пространства. У новорожденных сосцевидный отросток не развит и имеется в виде небольшого возвышения около барабанного кольца сверху и сзади, содержащего только одну полость

- антрум. Развитие сосцевидного отростка начинается на 2-м году жизни и завершается в основном к концу 6-го - началу 7-го года жизни.

Сосцевидный отросток взрослого напоминает конус, опрокинутый вниз верхушкой. Верхней границей служит linea temporalis, которая является продолжением скулового отростка и примерно соответствует уровню дна средней черепной ямки. Передняя граница сосцевидного отростка - задняя стенка наружного слухового прохода, у задневерхнего края которого имеется выступ -spina suprameatum (ость Генле). Этот выступ находится чуть ниже и кпереди проекции пещеры (антрума), расположенной на глубине примерно 2- 2,5 см от поверхности кости.

Сосцевидная пещера - врожденная воздухоносная клетка округлой формы, которая постоянно присутствует в сосцевидном отростке, независимо от его формы и строения. Является самым надежным анатомическим ориентиром практически при всех операциях на ухе.

У грудных детей она расположена выше слухового прохода и довольно поверхностно (на глубине 2-4 мм), в дальнейшем постепенно смещается кзади и книзу. Крыша пещеры (tegmen antri) - костная пластинка, отделяющая ее от твердой мозговой оболочки средней черепной ямки.

Строение сосцевидного отростка различается в зависимости от количества воздухоносных полостей в нем, их величины и расположения. Формирование этих полостей происходит путем замещения костно-мозговой ткани врастающим мукопериостом. По мере роста кости количество сообщающихся с пещерой воздухоносных ячеек все время увеличивается. По характеру пневматизации различают пневматический, диплоэтический и склеротический типы строения сосцевидного отростка (рис. 5.9).

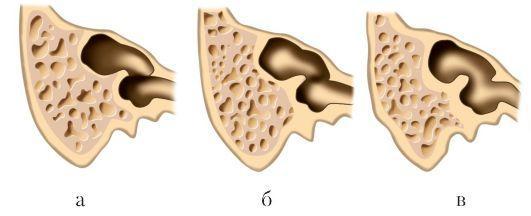

Рис. 5.У. Типы строения сосцевидного отростка:

а - пневматический; б - диплоэтический; в - склеротический

При пневматическом типе строения воздухоносные ячейки заполняют почти весь отросток и распространяются иногда даже на чешую височной кости, скуловой отросток, пирамиду. Обычно около пещеры образуется зона более мелких клеток, к периферии они становятся все более крупными, нередко при этом имеется большая верхушечная клетка.

Диплоэтический (спонгиозный, губчатый) тип строения характеризуется небольшим количеством воздухоносных клеток. Они располагаются преимущественно вокруг пещеры и представляют собой небольшие полости, ограниченные трабекулами.

Склеротический (компактный) тип строения отростка является следствием нарушения обменных процессов или результатом перенесенных общих или местных воспалительных заболеваний. При этом сосцевидный отросток образован плотной костной тканью с отсутствием ячеек или их минимальным количеством.

К задней поверхности сосцевидного отростка прилежит сигмовидный синус (sinus sigmoideus) - венозная пазуха, через которую осуществляется отток крови из мозга в систему яремной вены. Под дном барабанной полости сигмовидный синус образует расширение - луковицу яремной вены. Синус представляет собой дубликатуру твердой мозговой оболочки и отграничен от клеточной системы сосцевидного отростка тонкой, но достаточно плотной костной

пластинкой (lamina vitrea). Деструктивно-воспалительный процесс в сосцевидном отростке при заболеваниях среднего уха может при-

вести к разрушению этой пластинки и проникновению инфекции в венозную пазуху.

Предлежание синуса, когда он расположен близко к задней стенке слухового прохода, или латеропозиция (поверхностное расположение), представляют опасность его травмирования при операциях на

ухе.

На внутренней поверхности верхушки сосцевидного отростка имеется глубокая борозда (incisura mastoidea), где прикрепляется двубрюшная мышца. Через эту борозду гной иногда прорывается из клеток отростка под шейные мышцы.

Кровоснабжение сосцевидной области осуществляется из системы наружной сонной артерии через a. auricularis posterior, венозный отток - в одноименную вену, впадающую в v. jugularis externa. Иннервируется область сосцевидного отростка чувствительными нервами из верхнего шейного сплетения: n. auricularis magnus и n. occipitalis minor.

5.1.3. Клиническая анатомия внутреннего уха

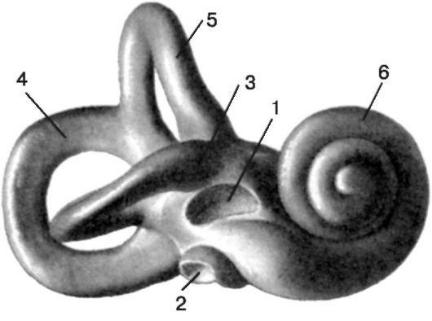

Внутреннее ухо, или лабиринт, находится в толще пирамиды височной кости и состоит из костной капсулы и включенного в нее перепончатого образования, по форме повторяющего строение костного лабиринта (рис. 5.10). Различают три отдела костного лабиринта:

•средний - преддверие (vestibulum);

•передний - улитка (cochlea);

•задний - система из трех полукружных каналов (canalis semicircularis).

Латерально лабиринт является медиальной стенкой барабанной полости, в которую обращены окна преддверия и улитки, медиально граничит с задней черепной ямкой, с которой его соединяют внутренний слуховой проход (meatus acusticus internus), водопровод преддверия (aquaeductus vestibuli) и водопровод улитки (aquaeductus cochleae).

Улитка (cochlea) представляет собой костный спиральный канал, имеющий у человека примерно два с половиной оборота вокруг костного стержня (modiolus), от которого внутрь канала отходит костная спиральная пластинка (lamina spiralis ossea). Улитка на разрезе имеет вид уплощенного конуса с шириной основания 9 мм и высотой 5 мм, длина спирального костного канала - около 32 мм. Костная спираль-

ная пластинка вместе с перепончатой базилярной пластинкой, являющейся ее продолжением, и преддверной (рейснеровой) мембраной (membrana vestibuli) образуют внутри улитки самостоятельный канал (ductus cochlearis), который делит канал улитки на два спиральных коридора - верхний и нижний. Верхний отдел канала - лестница преддверия (scala vestibuli), нижний -

барабанная лестница (scala tympani). Лестницы изолированы друг от друга на всем протяжении, лишь в области верхушки улитки сообщаются между собой через отверстие (helicotrema). Лестница преддверия сообщается с преддверием, барабанная лестница граничит с барабанной полостью посредством окна улитки и не сообщается с преддверием. У основания спиральной пластинки имеется канал, в котором расположен спиральный ганглий улитки (gangl. spirale cochleae) - здесь находятся клетки первого биполярного нейрона слухового тракта. Костный лабиринт заполнен перилимфой, а находящийся в нем перепончатый лабиринт - эндолимфой.

Преддверие (vestibulum) - центральная часть лабиринта, филогенетически наиболее древняя. Это небольшая полость, внутри которой расположены два кармана: сферический (recessus sphericus) и эллиптический (recessus ellipticus). В первом, ближе к улитке, находится сферический мешочек (sacculus), во втором, примыкающем к полукружным каналам - маточка (utriculus). Передняя
