Глава 62. Ручное наложение связей и ограничений

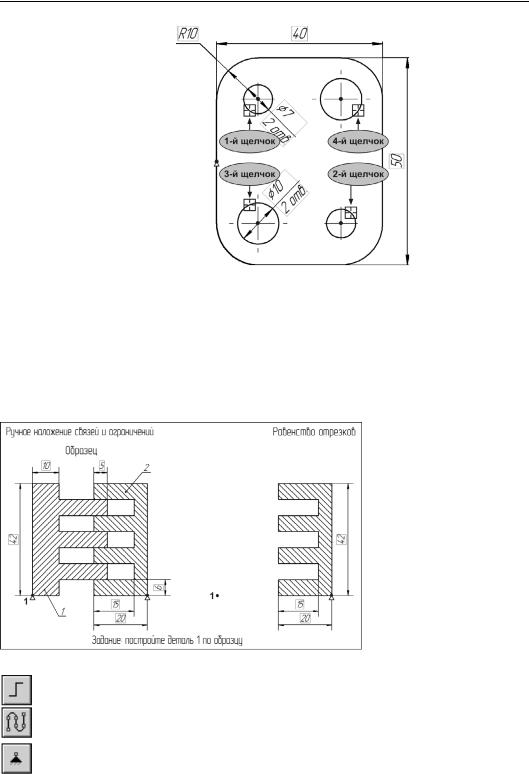

Рис. 62.54.
19.Изменяя значения радиальных размеров, наблюдайте согласованное изменение геомет! рических объектов.
Упражнение 62.8. Равенство отрезков
Задание.Из точки 1 постройте деталь 1 по образцу. Обеспечьте постоянное равенство трех вы ступов на детали 1 и их соответствие впадинам детали 2. «Вставьте» деталь 1 в деталь 2 на глубину 5 мм за счет изменения длины выступов.
1. Чтобы настроить пара! метризацию, включите опции Все в группах Ас
социировать при вво де и Параметризовать в диалоге Управление параметризацией.
Рис. 62.55. Задание к Упражнению 62.8
2. Нажмите кнопку Ортогональное черчение на панели Текущее состояние.

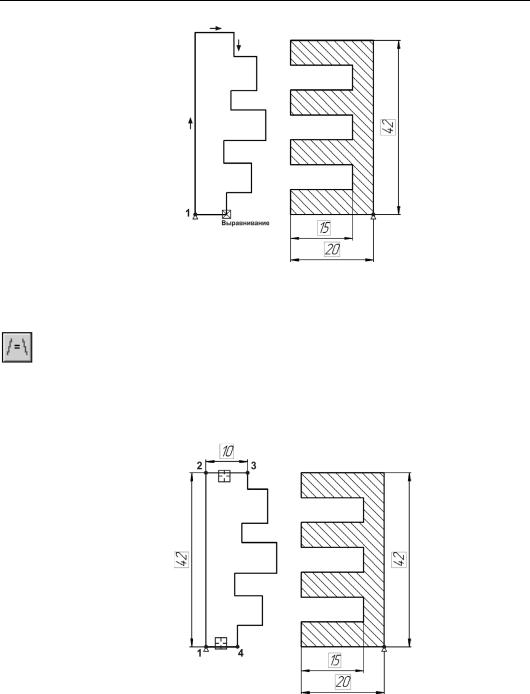

3.Из точки 1 постройте ломаную линию (рис. 62.56). Форму детали можно задать прибли! зительно.
4.Предпоследнюю точку ломаной укажите при помощи локальной привязки Выравнива ние. После построения зафиксируйте точку 1.
315

Часть VIII. Создание параметрических чертежей
Рис. 62.56.
5.Проставьте линейные размеры и задайте их точные значения (рис. 62.57).
6.Обеспечьте равенство длин двух горизонтальных отрезков 1–4 и 2–3 при помощи специ! альной параметрической команды.
6.1.Нажмите кнопку Равенство отрезков.
6.2.Последовательно укажите курсором оба отрезка (рис. 62.57).
Поскольку длина отрезка 2–3 задана фиксированным размером, система изменит длину отрезка 1–4, сделав ее равной 10 мм. На отрезки будет наложена парамет! рическая связь Равенство длин. Не прерывайте команду.
Рис. 62.57.
По условию задания длина всех выступов на детали должна быть одинаковой.
7.Наложите связь Равенство длин на соответствующие горизонтальные отрезки, выбрав один из них в качестве базового.
316

Глава 62. Ручное наложение связей и ограничений

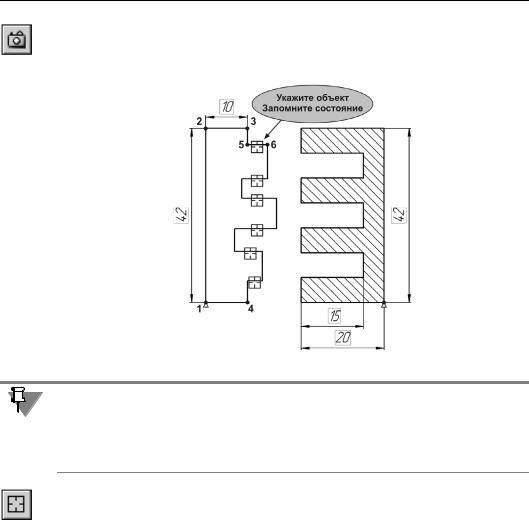

7.1.Укажите отрезок 5–6 (рис. 62.58) и нажмите кнопку Запомнить состояние на Па! нели специального управления.
7.2.Укажите остальные пять отрезков. Не прерывайте команду.
Рис. 62.58.
Чтобы деталь 1 вошла в деталь 2, ее выступы и впадины должны соответствовать впа! динам и выступам детали 2, ширина которых одинакова и равна 6 мм. Высота детали 1 составляет 42 мм, а количество вертикальных отрезков, составляющих выступы и впа! дины равно 7. Таким образом, для соблюдения равенства отрезков ширина выступов и впадин также должна равняться 6 мм (42/7=6).

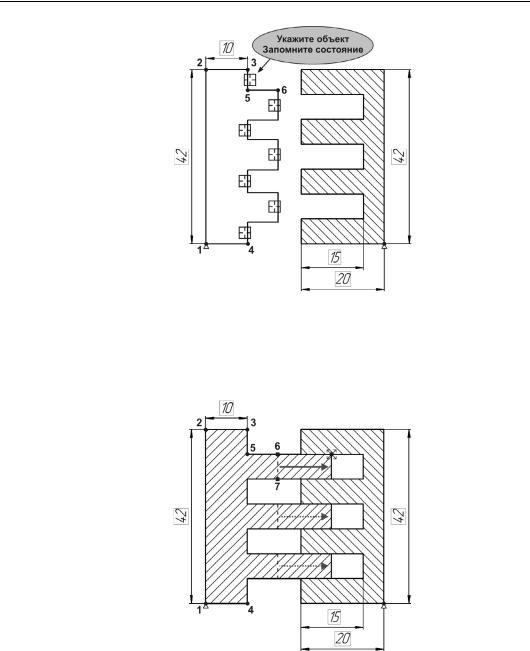

7.3.Нажмите кнопку Выбор базового объекта на Панели специального управления и укажите отрезок 3–5 (рис. 62.59).
7.4.Нажмите кнопку Запомнить состояние и укажите остальные отрезки.
317

Часть VIII. Создание параметрических чертежей
Рис. 62.59.
8.Заштрихуйте деталь с шагом 1,5 мм под углом 45°.
9.Выделите отрезок 6–7 и переместите его вправо (рис. 62.60).
Выполняя условие равенства отрезков, одновременно начнут удлиняться и остальные два выступа.
Рис. 62.60.

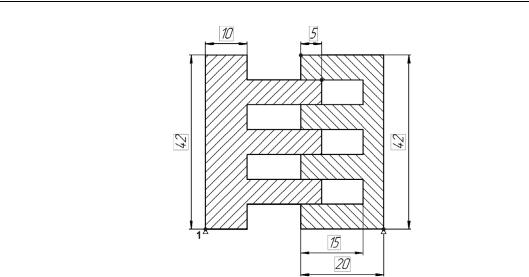

10.Проставьте линейный размер, определяющий величину взаимного перекрытия деталей, и задайте его значение 5 мм (рис. 62.61). На рисунке показаны точки привязки размера.
318

Глава 62. Ручное наложение связей и ограничений
Рис. 62.61.
