Глава 3.

Управление масштабом изображения в окне документа

Первое, с чем сталкивается пользователь при создании документа на компьютере — это разница в размерах кульмана и экрана компьютера. При работе на кульмане конструктор всегда видит свой чертеж целиком, но в каждый момент времени работает, как правило, на относительно небольшом его участке.

Экран компьютера по своим размерам значительно меньше кульмана. Однако средства КОМПАС!3D V7 позволяют удобно работать с чертежами самых разных форматов.

Это достигается за счет возможности увеличения или уменьшения масштаба отображения чертежа в окне документа, причем эти из! менения не оказывают никакого влияния на реальные размеры геометрических объектов. Чтобы понять работу механизма измене! ния масштаба отображения текущего документа, представьте, что вы приближаетесь или удаляетесь от кульмана, на котором при! креплен лист чертежа. Точно такие же действия выполняет КОМ! ПАС!3D V7 при изменении масштаба отображения документа.

Команды управления изображением в КОМПАС!3D V7 сгруппиро! ваны в меню Вид (рис. 3.1).

Рис. 3.1. Меню Вид

Кнопки для их вызова находятся на панели с тем же на!

званием (рис. 3.2).

Рис. 3.2. Панель Вид

3.1.Просмотр текущего документа целиком

На текущем этапе работы с программой должен быть открыт документ Вал из папки Уп ражнения. Если это не так, откройте данный чертеж.

Обычно сразу после открытия документа возникает естественное желание увидеть его целиком и точно в центре окна документа.

Упражнение 3.1. Управление отображением объектов документа

Задание.Отобразите в окне весь документ.

1.Нажмите кнопку Показать все на панели Вид или вызовите команду Показать все из меню Вид.

После выполнения этой команды система автоматически подбирает масштаб отображе! ния таким образом, чтобы документ целиком отобразился в своем окне с максимально возможным масштабом. Если чертеж имеет большой формат, мелкие детали и текст становятся трудно различимыми, зато хорошо видна общая структура чертежа.

37

Часть I. Общие сведения о системе

3.2.Увеличение масштаба отображения при помощи рамки

Если вы хотите подробнее рассмотреть какую!либо часть чертежа, предполагаете вы! полнять геометрические построения или корректировку документа на его ограниченном участке, необходимо предварительно увеличить этот участок во весь экран.

Упражнение 3.2. Увеличение масштаба отображения рамкой

Задание.Отобразите часть вала, прилегающую к его левому торцу в увеличенном масштабе (рис. 3.3).

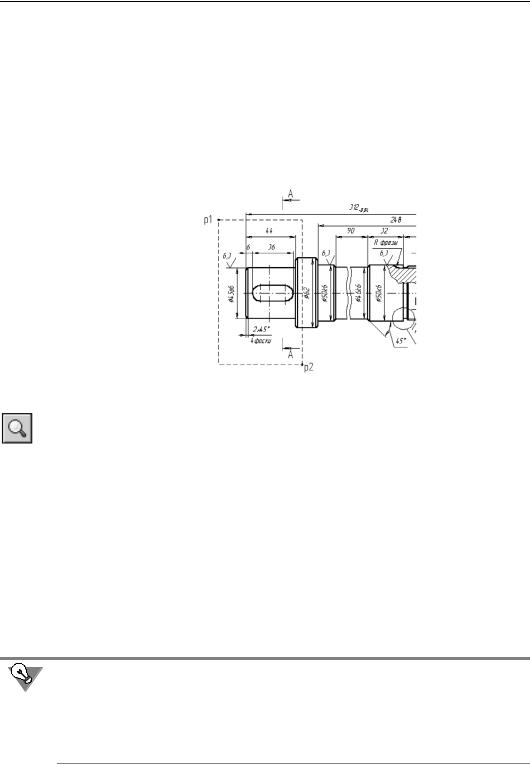

Рис. 3.3. Увеличение масштаба при помощи рамки

1.Нажмите кнопку Увеличить масштаб рамкой на панели Вид или вызовите одноимен! ную команду из меню Вид.

В Строке сообщений появится запрос системы Укажите начальную точку рамки.

2.Мысленно заключите нужный участок вала в прямоугольную рамку (на рисунке 3.3 она показана пунктиром).

3.Щелкните в одном из углов воображаемой рамки, например в точке 1.

4.Перемещайте курсор в противоположный по диагонали ее угол. На экране будет отображаться фантом рамки.

5.Как только рамка охватит весь намеченный вами участок (это произойдет, когда курсор окажется в точке 2), щелкните мышью еще раз.

После фиксации курсора в точке второго угла рамки изображение в окне будет перери! совано. В нем отобразится в увеличенном масштабе та область документа, которая была заключена в рамку.

Построение рамки можно начать с любого угла. Вы можете быстро выполнить эту коман! ду и без обращения к меню или панели Вид, нажав комбинацию клавиш <Alt>+<в>+<м>+<у>. Перед выполнением команды можно сменить форму представления курсора с мишени на перекрестие с помощью комбинации клавиш <Ctrl>+<k>. Это помо! жет правильно выбрать начальную и конечную точки рамки. Во время выполнения щел! чков мышь должна быть неподвижна.
