Глава 2.

Основные элементы интерфейса

Знакомиться с интерфейсом системы КОМПАС!3D V7 целесообразно, открыв какой!ли! бо документ. После выполнения предыдущего упражнения сеанс работы КОМПАС!3D V7 был завершен.

Упражнение 2.1. Знакомство с основными элементами интерфейса

Задание.Откройте документ, записанный в файле Вал.cdw.

1. Запустите систему КОМПАС!3D V7.

Одновременно могут быть запущены несколько сеансов системы КОМПАС!3D V7. В этом случае на Панели задач Windows будут находиться соответствующие значки. Не реко! мендуется без необходимости запускать дополнительные сеансы, поскольку каждый из них использует ресурсы компьютера, в результате работа может значительно замед! литься. При необходимости работы одновременно с несколькими документами откры! вайте их в одном сеансе.

Если вы последовательно выполняли предыдущие упражнения, автоматически будет от! крыт документ sample2. При запуске КОМПАС!3D V7 восстанавливается состояние, в ко! тором система находилась при завершении предыдущего сеанса работы. Это позволяет сократить время на открытие нужных чертежей.

Чтобы при следующем запуске программы документ автоматически не открывался, пе! ред завершением текущего сеанса следует закрыть его окно.

Рекомендуется держать открытыми только необходимые документы. Каждое открытое окно, как и сеанс работы программы, использует ресурсы компьютера. Большое коли! чество открытых документов может замедлить его работу.

2.Закройте окно документа sample2.

Вместе с программой КОМПАС!3D V7 поставляются файлы упражнений. Они находятся на диске Материалы для обучения в папке ..\Tutor\2D черчение\Упражнения\.

3.Нажмите кнопку Открыть на панели Стандартная.

На экране появится диалог Выберите файлы для открытия. По умолчанию текущей папкой является Мои документы.

4.Раскройте список Папка, выберите имя устройства для чтения компакт!дисков и от! кройте папку ..\Tutor\2D черчение\Упражнения\.

30

Глава 2. Основные элементы интерфейса

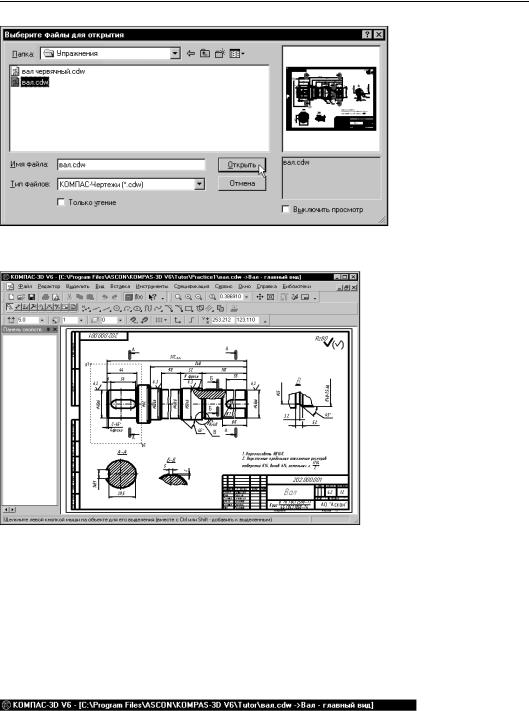

Рис. 2.1. Открытие файла документа

5. В этой папке откройте файл чертежа с именем Вал.cdw (рис. 2.1).

После открытия документа в окне программы появится окно этого документа со всеми элементами управле! ния (рис. 2.2).

Рис. 2.2. Окна программы и открытого документа

2.1.Область окон документов

Эта область занимает основную часть окна программы КОМПАС!3D V7. Здесь размеща! ются окна открытых документов. В них выполняются все операции создания и редакти! рования документов системы.

2.2.Заголовок окна программы

Заголовок распо!

Рис. 2.3. Заголовок окна программы ложен в верхней части окна про! граммы (рис. 2.3).
