Часть II. Основные приемы работы

Рис. 16.19. Задание параметров текущего вида

4.Нажмите кнопку Создать объект.

Положение вида на чертеже изменится в соответствии с новыми значениями параметров (рис. 16.20). Вместе с видом будет развернут системный значок начала координат.

Рис. 16.20. Измененное положение вида

5.Нажмите комбинацию клавиш <Ctrl>+<k>.

Форма представления курсора изменится со стандартной ловушки на перекрестие. Такое представление хорошо показывает разворот системы координат вида.

6.Нажмите кнопку Отменить.

Исходные значения параметров вида будут восстановлены.

7.Нажмите комбинацию клавиш <Ctrl>+<k> для восстановления стандартной формы кур! сора.

16.3.Перемещение видов и компоновка чертежа

Вы можете редактировать виды таким же образом, как и отдельные их объекты. Коман! ды перемещения, копирования, удаления, поворота, кнопки вызова которых находятся на панели Редактирование, применимы к видам.

Возможность перемещения видов позволяет рационально располагать их на листе чер! тежа. Универсальным способом изменения положения объектов на чертеже является пе! ретаскивание их мышью. Этот способ может быть применен в том случае, когда требо! вания к точности размещения объектов невысоки.

Задание.Измените расположение видов на чертеже.

1.Сделайте текущим вид с номером 2, в котором изображено сечение А–А.

2.Выделите все объекты вида (рис. 16.21). Используйте кнопку вызова команды Выде лить рамкой на панели Выделение.

180

Глава 16. Использование видов

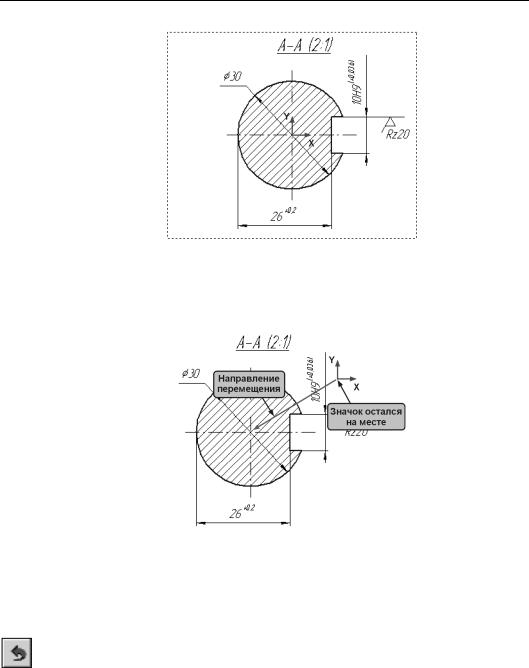

Рис. 16.21. Выделение объектов

3.Щелкните левой кнопкой мыши по любому из выделенных объектов (например, по штриховке). Не отпуская кнопку, перетащите объекты немного левее и ниже их исходно! го положения (рис. 16.22).

Рис. 16.22. Изменение положения объектов

4.Отпустите кнопку мыши и отмените выделение объектов.

Перемещенные объекты заняли новое положение, но системный значок начала коорди! нат вида остался на прежнем месте. Это результат некорректно выполненной операции. Вы лишь переместили объекты внутри вида, но не сам вид. Положение начала координат вида осталось неизменным.

5.Нажмите кнопку Отменить.

Исходное положение объектов будет восстановлено.

6.Вызовите команду Выделить — Вид — Выбором.

181

Часть II. Основные приемы работы

8.Перетащите объекты при помощи мыши, как это было описано выше. Вид будет перемещен целиком вместе с символом начала координат.

Если необходимо выполнить какую!либо операцию (перемещение, удаление, копирова! ние) над видом, как единым компонентом структуры чертежа, его следует предваритель! но выделить с помощью команд группы Выделить — Вид.

9.Вызовите команду Файл — Закрыть. Откажитесь от сохранения изменений.

16.4.Несколько советов по использованию видов

Использование видов в чертеже не является обязательным. Однако, в некоторых случаях их использование является необходимым:

▼Если размеры детали таковы, что ее изображение в масштабе 1:1 не уместится на листе заданного формата или наоборот, будет слишком мелким, изобразите ее в новом виде в нужном масштабе.

▼Если на одном листе чертежа нужно поместить несколько объектов, изображенных в разном масштабе. Например, главный вид в масштабе 1:2, таблица в масштабе 1:1, се! чение в масштабе 4:1. В таком случае нужно будет создать 3 вида, задав для каждого нужный масштаб.

▼Не рекомендуется размещать в разных видах изображения на чертеже, которые находят! ся в непосредственной проекционной связи.

▼Если создается сложный чертеж с большим количеством видов, сечений, разрезов, то эти объекты целесообразно разместить в разных видах.

▼Ошибки, допущенные при создании вида, можно легко исправить изменением его пара! метров.

На рис. 16.24 приведены примеры целесообразного размещения характерных точек ти! повых деталей относительно начала координат вида.

182

Глава 16. Использование видов

Рис. 16.24. Размещение характерных точек деталей относительно начала координат вида
