Глава 13. Построение фасок и скруглений

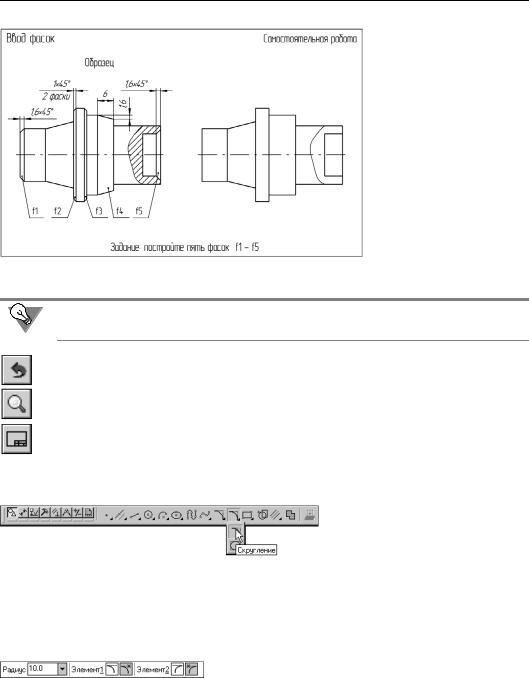

Рис. 13.17. Задание к Упражнению 13.4

Фаски f1, f2 и f3 строятся по длине и углу. Фаска f4 — по двум длинам. Фаска f5 — по длине и углу с управлением усечением элементов.

Если вы допустите ошибку при построении очередной фаски, нажмите на кнопку Отме нить и выполните построение заново.

Для удобства указания объектов курсором увеличьте область построения. Для этого на! жмите кнопку Увеличить масштаб рамкой на панели Вид. После выполнения постро! ения вернитесь к исходному масштабу. Для этого нажмите кнопку Показать все на этой же панели.

Кнопка Скругление расположена на панели Геометрия.

Для построения скругления последовательно укажите курсором на два элемента, между которыми это скругление должно быть построено.

После вызова команды на Панели свойств появятся поля

ввода и переключатели. Вы можете настраивать парамет!

Рис. 13.19. Элементы управления параметрами скруглений ры скруглений, используя эти элементы управления

(рис. 13.19).

Вы можете ввести значение радиуса скругления непосредственно в поле Радиус Панели свойств или выбрать из списка стандартных значений.

149

Часть II. Основные приемы работы

Для обоих элементов скругления Вы можете выбрать, нужно ли усекать их части, оста! ющиеся после построения. Выберите элемент и активизируйте для него нужный пере! ключатель, управляющий усечением.

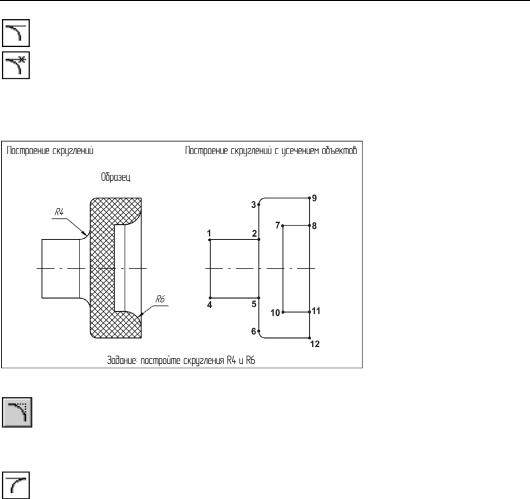

Упражнение 13.5. Построение скруглений

Задание.На чертеже детали постройте скругление R4 радиусом 4 мм.

Рис. 13.20. Задание к Упражнению 13.5

1.Нажмите кнопку Скругление.

2.Выберите из раскрывающегося списка Радиус стандартное значение 4.

Согласно Образцу, скругление должно быть построено между отрезками 1–2 и 3–6. От! резок 3–6 не должен подвергнуться усечению. Отрезок 1–2 должен быть усечен.

3. Активизируйте переключатель Не усекать второй элемент в группе Элемент2.

4.В ответ на запрос системы Укажите первую кривую для построения скругления

укажите курсором на отрезок 1–2 в окрестности точки 2 (рис. 13.21, курсор 1).

5.В ответ на запрос системы Укажите вторую кривую для построения скругления

укажите курсором на отрезок 3–6 немного выше точки 2 (рис. 13.21, курсор 2).

6.Постройте скругление между отрезками 4–5 (курсор 3) и 3–6 (курсор 4) аналогичным об! разом и с теми же параметрами.

150

Глава 13. Построение фасок и скруглений

Рис. 13.21. Указание объектов для построения скруглений

Задание.Самостоятельно постройте скругление R6 радиусом 6 мм между парами отрезков 7 8 (курсор 5) и 9–12 (курсор 6), 10–11 (курсор 7) и 9–12 (курсор 8).

1.После построения скруглений нажмите кнопку Отрезок на панели Геометрия. Пост! ройте недостающие линии перехода поверхностей стилем линии Тонкая.

2.Нажмите кнопку Радиальный размер на панели Размеры. Проставьте радиусы скруг! лений.

3.Нажмите кнопку Штриховка на панели Геометрия и укажите курсором точки в облас! тях штриховки.

4.В поле Шаг на Панели свойств введите или выберите из списка значение 1,5.

5.В поле Стиль на Панели свойств выберите из списка стиль Неметалл.

6.Нажмите кнопку Создать объект на Панели специального управления. Штриховка будет зафиксирована.

151

Часть II. Основные приемы работы

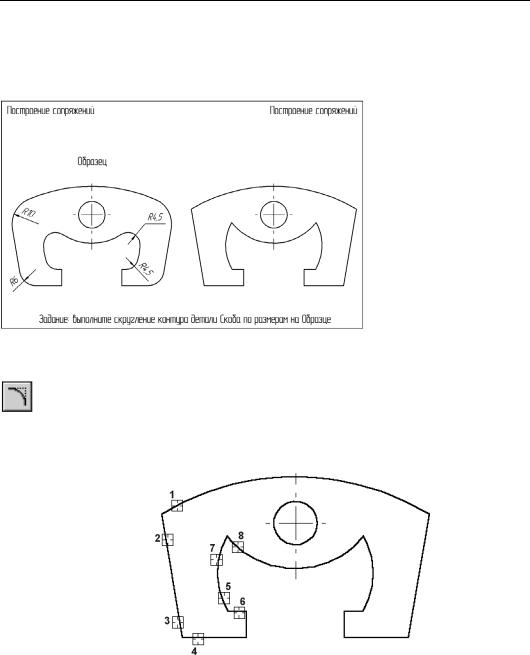

Упражнение 13.6. Построение сопряжений с помощью команды Скругление

Задание.Выполните скругление контура детали Скоба радиусами дуг по размерам, указанным на Образце.

Задание.Выполните скругление радиусом 10 мм в левом верхнем углу детали.

1. Нажмите кнопку Скругление.

2.Выберите из раскрывающегося списка Радиус стандартное значение 10.

3.Последовательно укажите курсором дугу и отрезок, между которыми необходимо пост! роить скругление (рис. 13.23, курсоры 1 и 2).

Рис. 13.23. Указание объектов для построения скруглений

4. Постройте аналогичное скругление в правой части детали.

152

Глава 13. Построение фасок и скруглений

Задание.Самостоятельно постройте остальные скругления. Последовательность выбора эле ментов скруглений показан на рис. 13.23.

Перед построением скруглений радиусом 4,5 мм введите это значение в поле Радиус на Панели свойств, так как оно отсутствует в списке стандартных значений радиусов.

153
