Часть I. Общие сведения о системе

5.4.Файлы упражнений

Напомним, что файлы упражнений размещаются на диске Материалы для обучения в папке ..\Tutor\2D черчение\Упражнения\, а имена файлов упражнений совпадают с номе! рами упражнений в руководстве.

Упражнение 5.3. Открытие файла упражнения

Задание.Откройте один из файлов с упражнением.

1.Вставьте компакт!диск Материалы для обучения в устройство для чтения компакт!дис! ков.

2.Нажмите кнопку Открыть на панели Стандартная.

На экране появится стандартный диалог Выберите файлы для открытия. Текущей папкой по умолчанию является Мои документы. Необходимо открыть папку с упражне! ниями на компакт!диске.

3.Раскройте список Папка, выберите имя устройства для чтения компакт!дисков и от! кройте папку ..\Tutor\2D черчение\Упражнения\ (рис. 5.17).

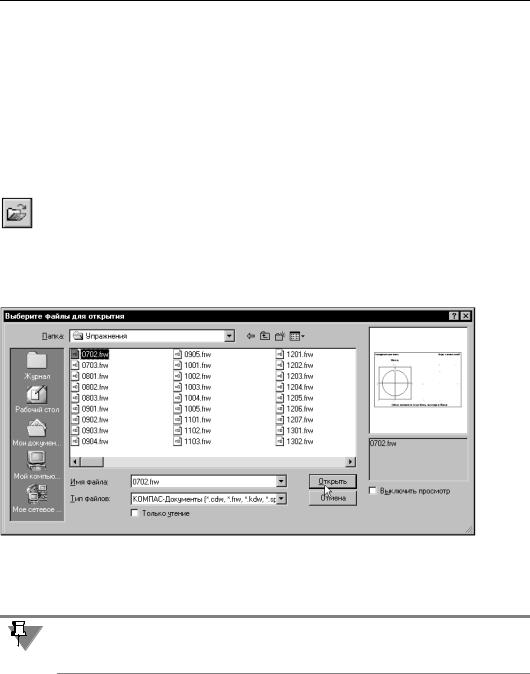

Рис. 5.17. Папка, содержащая файлы упражнений

В этой папке хранятся задания, которые вам предстоит выполнить. В диалоге появится полный список фрагментов, которые находятся в папке Упражнения. Документы отсор! тированы по названиям.

Если в папке не показаны имена файлов, проверьте и выберите нужный тип отображае! мых документов. Для этого следует открыть список типов документов и указать курсо! ром строку КОМПАС Фрагменты (*.frw) (рис. 5.18).

56

Глава 5. Работа с документами КОМПАС 3D V7

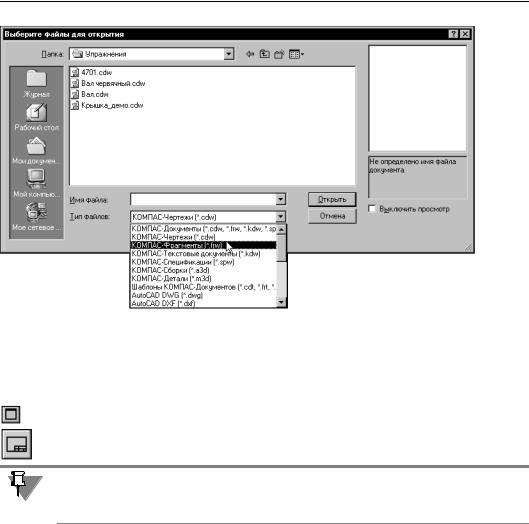

Рис. 5.18. Выбор типа отображаемых документов

Выберите в списке файл, имя которого соответствует номеру выполняемого упражне! ния, например, 0702.frw и нажмите кнопку Открыть (рис. 5.17).

Если имя нужного документа окажется за пределами видимой части перечня файлов, ис! пользуйте линейку прокрутки, чтобы увидеть его.

4. При необходимости переключите окно документа в полноэкранный режим.

5.Нажмите кнопку Показать все на панели Вид, чтобы отобразить документ полностью при максимально возможном масштабе.

Поскольку после выполнения первого упражнения папка Упражнения останется теку! щей, для открытия следующих упражнений из описанных выше действий следует вы! полнять лишь пункты 1, 4, 5, 6.

57
