Глава 4.

Сдвиг изображения в окне документа

Команды изменения масштаба лишь частично решают проблему доступа к нужному участку документа. На практике часто возникает необходимость просматривать разные участки чертежа при неизменном масштабе. В таких случаях следует пользоваться средствами сдвига изображения в окнах документов.

4.1.Линейки прокрутки

Если вы установили масштаб отображения документа, при котором он не помещается целиком в окне, то на экране автоматически появляются дополнительные средства уп! равления изображением — горизонтальная и вертикальная линейки прокрутки. Они отображаются в окне документа внизу и справа. Для прокрутки изображения в окне нуж! но воспользоваться кнопками со стрелками, расположенными по краям линеек. Можно также перетаскивать мышью бегунок, имеющийся на линейке (рис. 4.1).

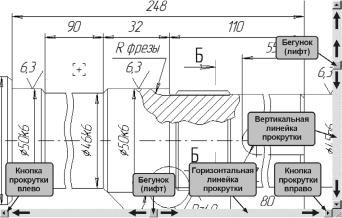

Рис. 4.1. Линейки прокрутки

Упражнение 4.1. Использование линеек прокрутки

Задание.Измените положение объектов на экране, используя линейки прокрутки.

1.В поле Текущий масштаб на панели Текущее состояние установите масштаб отобра! жения документа равным 1.

По краям окна документа автоматически появятся линейки прокрутки.

2.Выполните прокрутку изображения, несколько раз щелкнув по кнопкам прокрутки вле! во, вправо, вниз и вверх.

3.Щелкните мышью по бегунку горизонтальной линейки прокрутки и, не отпуская кнопку, перетащите бегунок по линейке немного вправо. Отпустите кнопку.

Изображение в окне сместится пропорционально величине перемещения бегунка.

43
