Задача 3
Подобрать
сечение сварной колонны двутаврового
сечения на действие расчетной силы с
учетом коэффициента надежности по
назначению
,
приложенной в центре колонны. Материал
конструкции ВСтЗпсб, расчетное
сопротивление бетона фундамента на
сжатие
=7,5
МПа. Расчетная схема колонны показана
на рис. 3,б.
Таблица 3
Исходные данные
Последняя цифра шрифта |
|
Предпослед-няя цифра шрифта |
N,кН |
0 |
12 |
9 |
400 |
1 |
11,5 |
8 |
450 |
2 |
11 |
7 |
500 |
3 |
10,5 |
6 |
550 |
4 |
10 |
5 |
600 |
5 |
9,5 |
4 |
650 |
6 |
9 |
3 |
700 |
7 |
8,5 |
2 |
750 |
8 |
8 |
1 |
800 |
9 |
7,5 |
0 |
850 |
Рис 3 Расчетная схема колонны
Выполнение расчетов:
Подбираю
сечение свободно стоящей колонны
(нижний конец защемленный, верхний
конец свободный) сварного двутаврового
сечения центрально загруженной силой
=
500 кН. Высота колонны
=
9,5 м. Коэффициент условий работы
= 1.
Материал конструкции ВСтЗкп2.
Рис 4. Сечение колонны
Решение
Расчетная
длина колонны с учетом закрепления ее
концов
.
Расчетное сопротивление стали
= 215 МПа. Задаемся предварительно
гибкостью
=80,
(
= 0,686) и производим предварительный
подбор сечения
.
Принимаем
сварное двутавровое сечение (рис. 4) .При
высоких колоннах,чтобы обеспечить
гибкость увеличиваем площадь
.
Проверим соблюдение конструктивных требований.
Отношение высоты стенки к толщине
Постановка ребер жесткости в стенке не требуется. Проверяем устойчивость поясов
.
Устойчивость поясов не обеспечена,укрепляем
ребрами по всей высоте
Моменты инерции принятого сечения
Радиусы инерции
Гибкость
Проверку напряжений производим по наибольшей гибкости
Несущая
способность колонны обеспечена.
Сварные швы принимаем конструктивно
толщиной
= 7 мм.
Задача 4
Проверить
прочность стыкового шва двух элементов
(рис. 5) на действие растягивающей силы
N.Материал
конструкции — сталь марки ВСтЗкп2.
Сварка ручная, электроды Э42. Исходные
данные приняты по75 варианту, приведенных
в табл. 4. Коэффициент надежности по
назначению
Рис.4 Схема стыкового соединения
Таблица 4
Исходные данные
Последняя цифра шрифта |
N. кН |
Предпоследняя цифра шрифта |
t,мм |
|
0 |
200 |
0 |
8 |
200 |
1 |
250 |
9 |
10 |
210 |
2 |
400 |
8 |
12 |
220 |
3 |
500 |
7 |
14 |
240 |
4 |
600 |
6 |
16 |
250 |
5 |
700 |
5 |
18 |
260 |
6 |
800 |
4 |
20 |
280 |
7 |
900 |
3 |
22 |
300 |
8 |
1100 |
2 |
25 |
320 |
9 |
1200 |
1 |
28 |
340 |
Пример выполнения расчетов:
Два листа из стали марки ВСтЗпсб сечением 240×14 мм соединены прямым сварным швом встык ручной сваркой (рис. 5). Марка электрода Э42А.Проверить прочность стыкового шва двух элементов на действие растягиваю-щей силы N =700 кН.

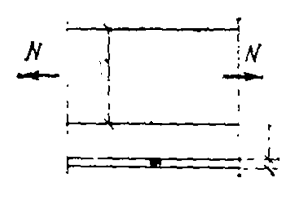

Рис. 5 Схема стыкового соединения
Расчетное
сопротивление стыкового шва на растяжение
(табл. 5).
Мпа=19,1 кН/см2.
Коэффициент условий работы
=l.
Полная длина шва
= 24 см, толщина свариваемых листов
=1,4
см. Расчетная длина шва
см.
Условие прочности стыкового соединения
Таблица 5
Расчетные сопротивления металла для сварных соединений, МПа
Вид сварного шва |
Напряженное состояние |
Расчетные сопротивления |
Величина расчетного сопротивления при марках стали и электродах | ||
ВСтЗкп2; для ручной сварки электрод 342, для автоматической сварки— сварочная проволока Св-08А под флюсом АН-60 |
ВСтЗспо; ВСтЗпсб; для ручной сварки электрод Э42А. для автоматической сварки—сварочная проволока С.В-08А под флюсом АН-348А |
9Г2С; Для руиной сварки электрод Э50А. Для автоматической сварки - сва- рочиая проволокаСв-10ГА под флюсом АН-47 | |||
Стыковой |
Сжатие, растяжение, изгиб Сдвиг |
|
182
124 |
191
130 |
263
179 |
Угловой |
Срез: по металлу шва по металлу границы сплавления |
|
180
164 |
180
166 |
215
211 |
Подставим в данное неравенство значения из условия задачи
Т.е.
условие прочности стыкового сварного
соединения не выполняется,выполняем
шов под углом
