Лекция 1_ОТН_Осн.понятия

28.04.2014 10:23

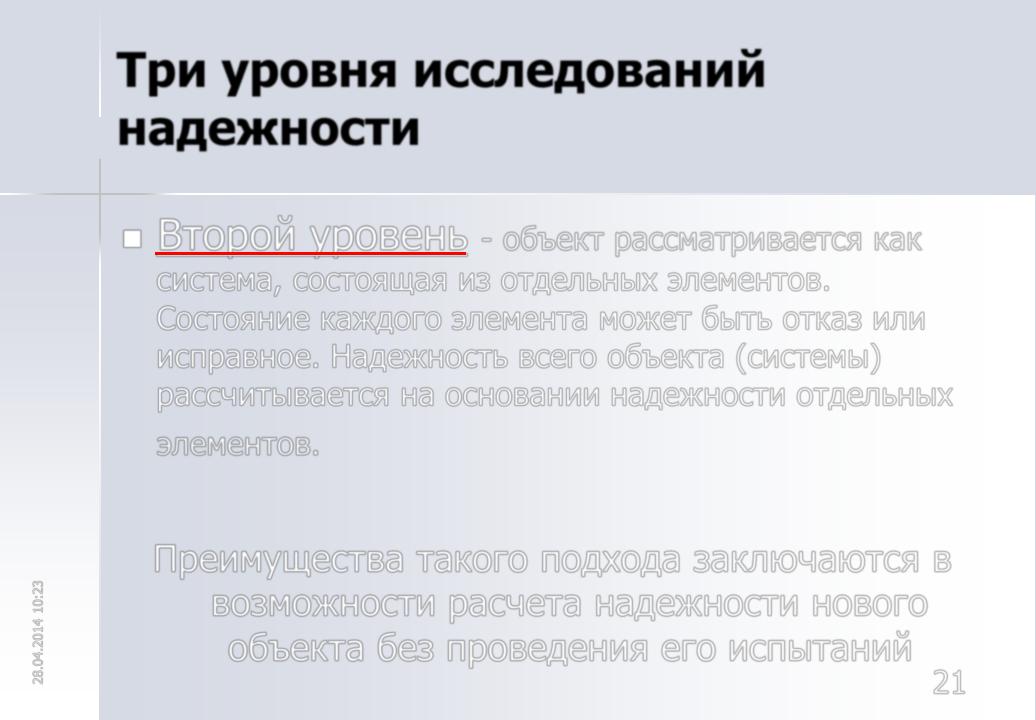

Три уровня исследований надежности

 Второй уровень - объект рассматривается как система, состоящая из отдельных элементов. Состояние каждого элемента может быть отказ или исправное. Надежность всего объекта (системы) рассчитывается на основании надежности отдельных

элементов.

Преимущества такого подхода заключаются в возможности расчета надежности нового

объекта без проведения его испытаний

21

28.04.2014 10:23

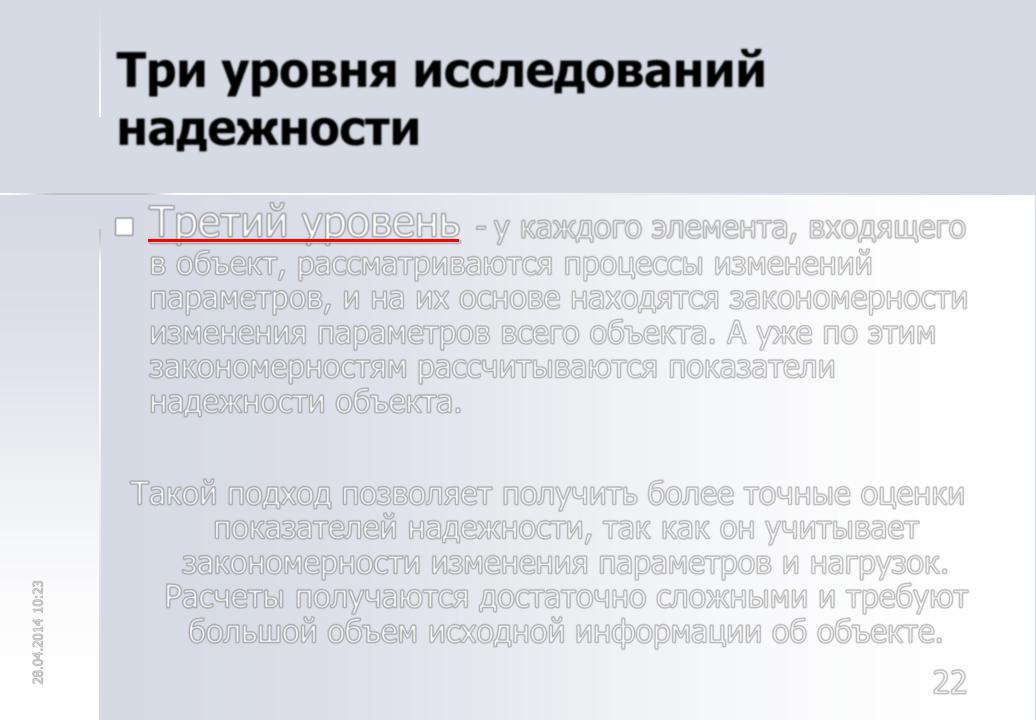

Три уровня исследований надежности

 Третий уровень - у каждого элемента, входящего

в объект, рассматриваются процессы изменений параметров, и на их основе находятся закономерности изменения параметров всего объекта. А уже по этим закономерностям рассчитываются показатели надежности объекта.

Такой подход позволяет получить более точные оценки показателей надежности, так как он учитывает

закономерности изменения параметров и нагрузок. Расчеты получаются достаточно сложными и требуют большой объем исходной информации об объекте.

22

28.04.2014 10:23

Два вида расчета надежности

 Структурный расчет надежности не учитывает

степень влияния отказа на работоспособность объекта. Любой отказ объекта одинаково влияет на показатели надежности.

Такой расчет проще, однако не отражает влияния надежности на потребительские качества объекта и на процесс коммерческой эксплуатации.

Например, обрыв струны в цепной подвеске и падение опоры с подвеской одинаково квалифицируются как

28.04.2014 10:23

Расчет функциональной надежности

 предполагает расчет надежности выполнения заданных функций объекта.

такой расчет наиболее полно показывает влияние надежности на потребительские качества объекта и учитывает не только полные, но и множество частичных

отказов.

Например, система электроснабжения должна обеспечивать уровень напряжения на шинах в пределах 2700 - 3850 В. Но из-за отказа системы регулирования напряжение колеблется в зависимости от

нагрузки в пределах 2500 - 4000 В. Это приведет к ухудшению условий движения локомотивов, однако движение не прекратится. Система электроснабжения в этом случае будет выполнять свои

функции с понижением показателей качества функционирования.

24

28.04.2014 10:23

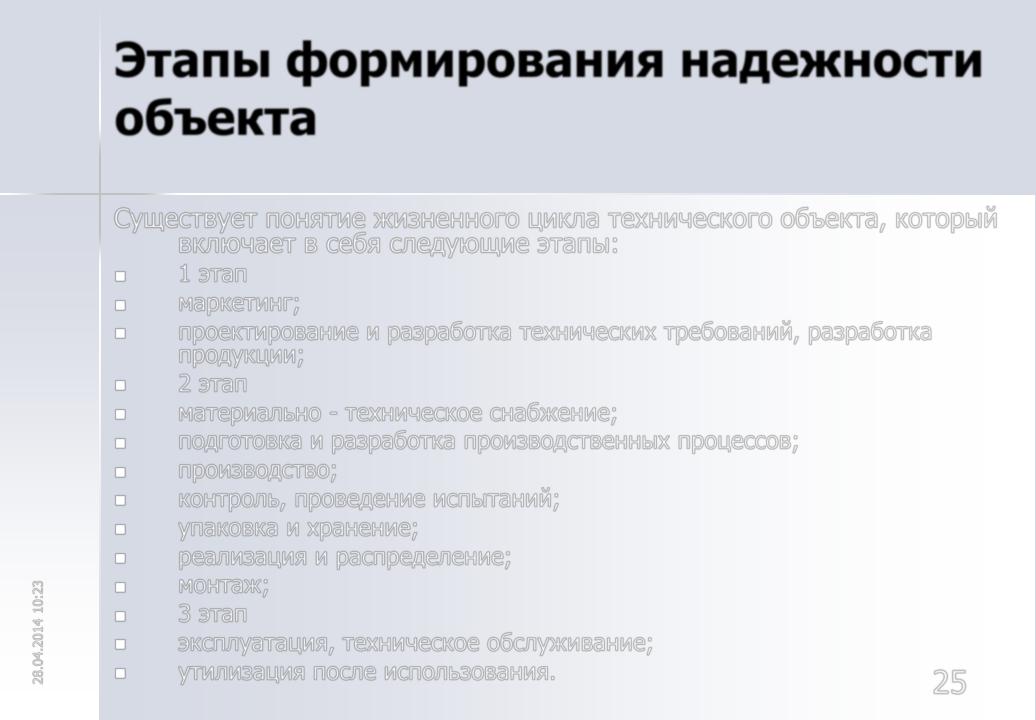

Существует понятие жизненного цикла технического объекта, который включает в себя следующие этапы:

1 этап

маркетинг;

проектирование и разработка технических требований, разработка продукции;

2 этап

материально - техническое снабжение;

подготовка и разработка производственных процессов;

производство;

контроль, проведение испытаний;

упаковка и хранение;

реализация и распределение;

монтаж;

3 этап

эксплуатация, техническое обслуживание;

28.04.2014 10:23

Три этапа формирования надежности объекта:

 Проектирование

Изготовление

Эксплуатация

По данным Консультативной группы по вопросам надежности радиоэлектронной аппаратуры (AGREE) стоимость неустраненной ошибки, которая на этапе

исследований составляет 1 $, увеличивается на этапе проектирования до 10 $, изготовления 100 $ и эксплуатации 1000 $.

26

28.04.2014 10:23

Система электроснабжения состоит из трех подсистем, имеющих различное функциональное назначение:

Это устройства:

преобразования энергии,

передачи энергии,

защиты и управления.

27

28.04.2014 10:23

Особенности расчета надежности устройств системы электроснабжения

 Аппаратура, расположенная на открытых частях распределительных устройств, больше подвержена климатическим воздействиям, чем находящаяся внутри помещений тяговых подстанций.

Контактная сеть и воздушные линии электропередач вообще целиком расположены под открытым небом.

Кабельные линии страдают из-за коррозии как почвенной, так и вызванной блуждающими токами.

29

28.04.2014 10:23

30
