2.3.4 Цепные передачи.

Цепная передачи – это механизм, передающий и преобразующий вращательное движение между параллельными валами при помощи закрепленных на них звездочек и надетой на звездочки бесконечной цепи. Вид и схема цепной передачи изображены на рисунке 11.

Рисунок 11 – Цепная передача

Цепная передача так же, как и ременная, способна передавать вращательное движение на относительно большие расстояния. Но передаточное отношение у нею строго постоянно. Однако цепная передача тяжелее и дороже ременной.

Передаточное отношение цепной передачи определяется, как и для зубчатой передачи, по формулам (5) и (6).

На рисунке 12 изображен ящичный питатель, а на рисунке 13 – общий вид агрегата.

Рисунок 12 – Ящичный питатель

1 - корпус; 2 – лента транспортера; 3 – привод; 4 – вал приводной; 5 – вал натяжной.

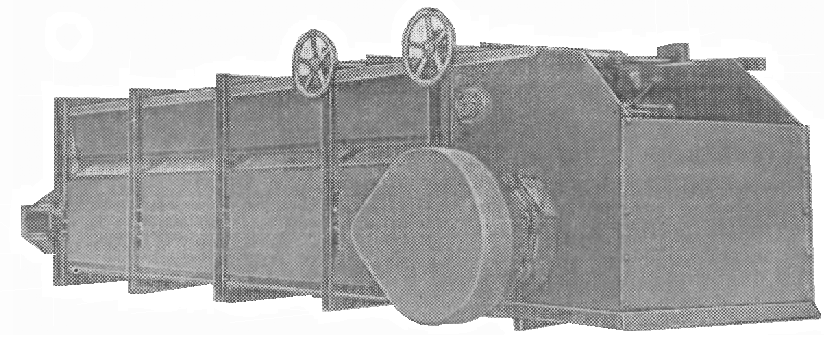

Рисунок 13 – общий вид ящичного питателя

У этого агрегата лента транспортера 2 является тяговым и несущим органом питателя и представляет собой две бесконечные стальные пластинчатые втулочно-катковые цепи с прикрепленными к ним стальными пластинами. Две ведущие звездочки установлены на валу приводном 4, а две ведомые звездочки – на валу натяжном 5.

Звездочки и цепи стандартизированы. При расчете ([11], [12]) для выбранных звездочек определяются требуемые параметры цепи, подбирается цепь из стандартного ряда и определяется межцентровое расстояние. Определяется запас прочности цепи и нагрузка на валы.

Пример расчета в Notebook – Matlab приведен в Приложении Г.3.

Литература

1 ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.

2 ГОСТ 2.104-68 ЕСКД. Основные надписи.

3 ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов.

4 ГОСТ 2.119-73 ЕСКД. Эскизный проект.

5 Механическое оборудование для производства строительных материалов и изделий. - М.: Высш. шк., 1987.

6 Механическое оборудование предприятий строительных материалов, изделий и конструкций. – М.: Машиностроение, 1990.

7 Бауман В.А. и др. Механическое оборудование предприятий строительных материалов, изделий и конструкций. – М.: Машиностроение, 1981.

8 Машины для производства строительных материалов. Католог-справочник. - М.: ЦНИИТЭстроймаш, 1972.

9 Сапожников М.Я., Дроздов Н.Е. Справочник по оборудованию заводов строительных материалов - М.: Машиностроение, 1978.

10 Константопуло Г.С. Примеры и задачи по механическому оборудованию заводов железобетонных изделий - М.: Высшая школа, 1986.

11 М.Н. Иванов М.Н. Детали машин - М.: Высшая школа, 1998.

12 Эрдеди А.А. , Эрдеди Н.А. Детали машин - М.: Высшая школа, 2002.

13 Механическое оборудование предприятий строительных материалов. Атлас конструкций (Под ред.М.Я. Сапожникова)

14. Богданов, В.С. Технологические комплексы и механическое оборудование предприятий строительной индустрии : Учеб. для студентов по направлению "Стр-во" / В. С. Богданов, С. Б. Булгаков, А. С. Ильин. - Спб. : Проспект науки, 2010. - 623 С

15.Богданов, В.С. Механическое оборудование специального назначения и технологические схемы производственных комплексов предприятий строительных материалов : Атлас конструкций : Учеб. пособие для вузов по направлению 270100 "Стр-во" / В. С. Богданов, С. И. Ханин, Р. Р. Шарапов ; Белгород. гос. технол. ун-т. - Белгород, 2009. - 231 С.
