1. Компоновка конструктивной схемы каркаса1
1.1. Разбивка сетки колонн2

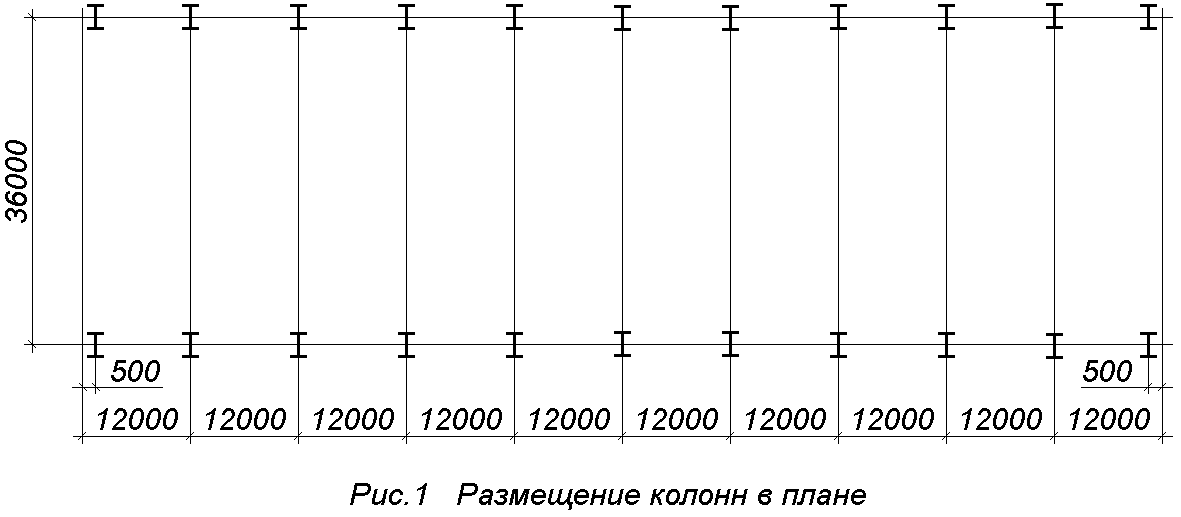

Шаг колонн в плане с учетом задания В = 12м,L= 36м.Размещение колонн показано на рис.1.
Компоновка поперечной рамы3

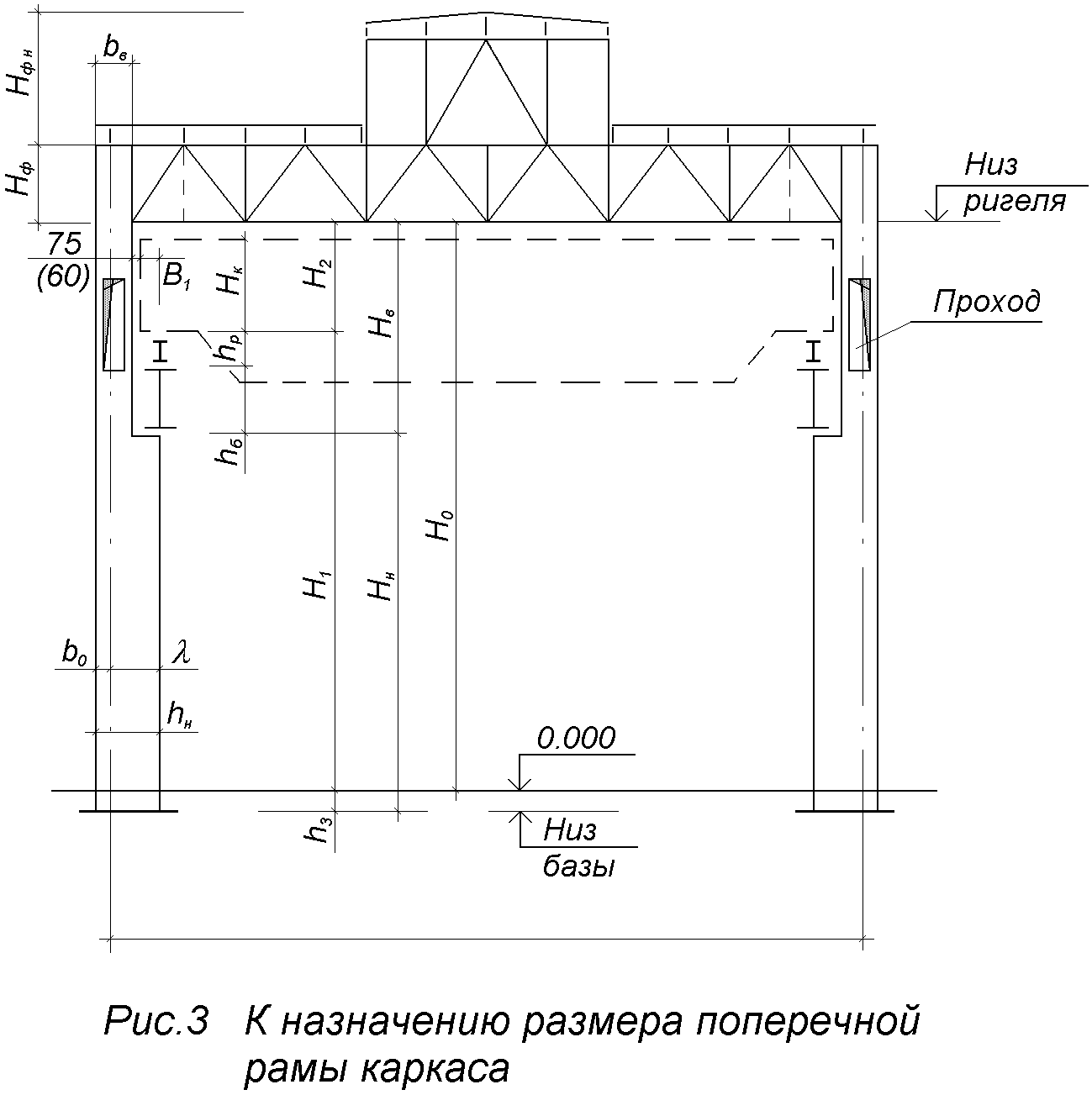

Схема поперечной рамы и ее элементов показана на рис.3. Параметры и схема мостового крана принимаем по ГОСТ 7464-55 (табл.1, прилщж.1) в зависимости от заданной грузоподъемности крана Q= 125/20тси пролета цехаL= 36м приведены на рис.2.
Габариты крана (табл.1,прилож.1):
высота крана Нк= 4000 мм;
ширина крана В2= 9350 мм;
база крана К = 4600 мм;
свес крана В1= 400 мм;
число колес на одной стороне крана n= 4;
число колес тележки n'= 4;
число тормозных колес тележки n'o= 2;
высота подкрановой балки hб= 1790+20+20=1830 мм (табл.2…5 прил.1).
Силовые характеристики крана:
максимальное давление колеса на подкрановые рельсы Fк1max= Р1=550кН;
Fк2max= Р1=580кН;
вес тележки Gт= 430кН;
вес крана с тележкой Gк= 1750кН;
тип кранового рельса КР-120;
высота и момент инерции рельса hр= 170мм;Ix= 4924см2(табл.4).
1.2.1. Вертикальные размеры колонны4
Расстояние от головки кранового рельса до низа фермы (рис.3)
Н2(Нк+ 100) +f= 4000 + 100 + 300 = 4400 мм,
где f – размер, учитывающий прогиб конструкции покрытия, принимаемый равным 200…400 мм, в зависимости от величины пролета;
100 мм – зазор между верхней точкой тележки крана и стропильной конструкцией, установленный по требованиям техники безопасности.
Расстояние от пола до низа стропильной конструкции:
НоН1+ Н2= 12000 + 4400 = 16 400мм,
принимаем Но= 16800 мм, кратный 1200 мм,
где Н1 – отметка кранового рельса, принимается по заданию.
Уточняем отметку кранового рельса
Н1= Но– Н2= 16800 – 4400 = 12400мм.
Высота верхней части колонны
Нв= Н2+hб+hp= 4400 + (1830 + 20) + 170 = 6420мм,
где hб = 1830 мм – высота подкрановой балки;
hp = 170 мм – высота кранового рельса;
20 мм – выступающая вниз часть опорного ребра.
Размер нижней части колонны
Нн= Но– Нв+ (600…1000) = 16800 – 6420 + 800 = 11180мм.
Общая высота колонны рамы от низа базы до низа строительной конструкции (фермы)
Н = Нн+ Нв= 11180 + 6420 = 17600мм.
Высота части колонны в пределах опирания ригеля Нф= 3150мм5.
Высота светоаэрационного фонаря Нфн= 3390мм6.
1.2.2. Горизонтальные размеры колонны7

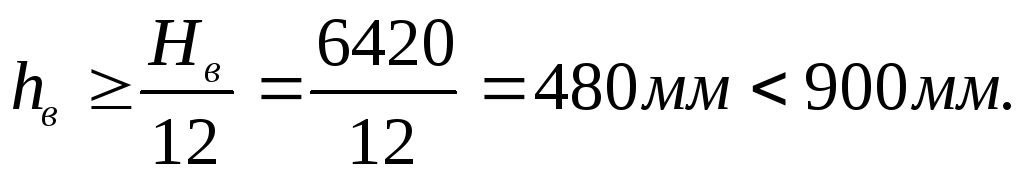

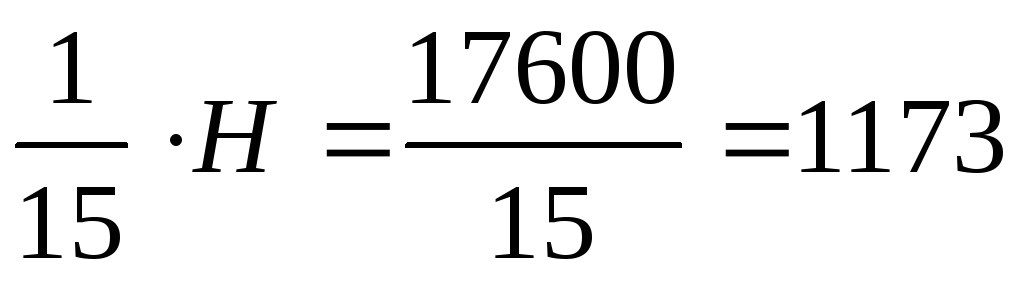

Так как грузоподъемность мостового крана Q = 125т, что больше 80т, то высоту сечения верхней части колонны с учетом устройства прохода в теле колонны шириной 400 мм принимаемhв= 900 мм [1].Требуемая высота сечения верхней части колонны по условиям жесткости
Привязка колонны к продольной разбивочной оси здания по правилам унификации8b0 = 500мм.Расстояние от разбивочной оси до оси подкрановой балки
Размер принимаем кратным 250мм,= 1000мм.
Высота сечения нижней части колонны
hн = bо + =500 + 1000 = 1500мм,
что больше требуемой из условия обеспечения жесткости цеха в поперечном направлении мм.
Пролет мостового крана
к=L- 2= 36000 - 21000 = 34000мм.
Сечение верхней части колонны принимаем сплошностенчатым двутавровым с проходом шириной 400 мм и высотой 2000мм, нижней – сквозным – с решеткой из одиночных уголков.
Все определенные параметры рамы каркаса показаны на рис.3.
