1. Перехватывающий дренаж.

1.щебеночная подготовка 5см

2.водонепроницаемый экран

3.дренажные трубы (асбоцементные 10-15мм,применяются также керамические,пластиковые,металлические)

4.крупный щебень 20см

5. мелкий щебень 25см

6. песок

7.противозаиливающие прослойки

8. уплотненный глинистый грунт (водонепроницаемый слой)

9.кривая депрессии

q=h*K_ф*i_в, м²/сек Q_д>Q Q_д=K i_д – уклон дренажной трубы

K=24d^(8/3) V=W W=30.4d^(2/3)

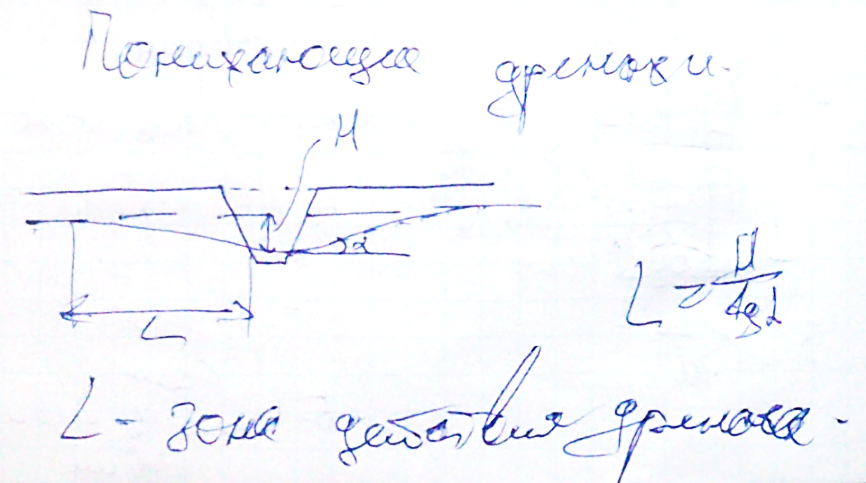

2. Понижающий дренаж.

R=H/tgα y=H S=H-y q=H*K_ф* tgα Q=q*l

S=H(1-)

2 – щебень 5 см; 3 – дренажная труба; 4 – крупный щебень 20 см; 5 – щебень мелкий 25 см; 6 – песок; 7 – противозаиливающая прослойка; 8 – суглинки, глины (водонепроницаемый слой).

3. Расчет и проектирование канав.

h_к = h+h_до+

h_к - глубина канавы

b - ширина канавы

h - глубина воды в канаве

h_до - толщина дорожной одежды

- запас (0,1-0,2м)

h_к ≥ h+h_до+

Определяем площадь поперечного сечения

*h²

Определение смоченного периметра

Х=b+h(( +))

Определение гидравлического радиуса:

R=

Скорость протекания воды:

V =м/сек

Расход:

Q= , м³/сек

Если вручную: h

h1…..Q1

h2…….Q2

h5….Q5

Если скорости большие, то необходимо укреплять.

Одерновка: длина до 0,5м

Ширина = ширине лопаты

V_доп=1м/сек

Грунт,обработанный битумом

V_доп=1-1,5 м/сек

+ более удобный,т.к. работы механизированные

- т.к. битум содержит вредные хим.вещ.

Мощения

V_доп = 2-3 м/сек

Трудоемкий метод, целесообразен, когда камень относительно дешевый

Укрепление монолитным сборным бетоном

Тип укрепления зависит от уклона и типа грунта без гидравлического расчет

4. Расчет отверстий труб: режимы протекания, расчетные формулы.

1.безнапорный режим протекания H

-высота трубы Q=,м3/сек -площадь сжатого сечения трубы -коэффициент скорости при безнапорном режиме 0,82-0,83 Н-подпор 0,5Н

-скорость потока, м/сек

2.полунапорный режим протекания H

Q=,м3/сек -коэффициент скорости =0,85 -коэффициент сжатия ; = -площадь поперечного сечения водного потока

3.Напорный режим протекания

3 условия:

1. H

2. Наличие обтекаемого оголовка

3. Уклон трубы должен быть меньше уклона трения

Q=,м3/сек -площадь трубы -коэффициент скорости=0,95 -скорость потока при напорном режиме

Это 2) условие))) H l

5. Расчет отверстий труб с учетом аккумуляции.

V-объем пруда V

Qл V QА t

Qа=Qл(1-V/W) W-объем стока Qл-приток воды Qа-аккумуляция

V=1/3 F*h F= H= V==a*H3 Qа= Qл (1-V/W) Qа= Qл (1- a*H3/W)

H 1:mправ 1:mлев

6. Расчет отверстий малых мостов.

Мосты длиной не более 30 метров – малые. Такой мост аналогичен трубе, работающей в безнапорном режиме.

h_б≤1,3h_к - свободное протекание(h_б – бытовая глубина, h_к – критическая глубина (при напорной сумме кинетической и потенциальной энергии потока имеет минимальное значение)

Q= ω_cφ_н ; h_c≈0.5H; ω_c=b*h_c=0.5*b*H

h_к=V²/g; Q=1.35bH^3/2 → При свободном истечении воды:

h_б≥1,3h_к - несвободное протекание потока : Q=b* h_б*V -> b=Q/ h_б*V

Последовательность расчета малых мостов:

1. Определение бытовой глубины

2. Назначается тип укрепления подмостового русла

3. Скорость наполнения воды под мостом назначается в зависимости от типа укрепления (V_доп)

4. Определяется критическая глубина (h_k=V_доп²/g)

ТИПЫ укреплений

• МОЩЕНИЕ. Vдоп =2,5-3,5 м/с (очень дорого)

• КАМЕННАЯ НАБРОСКА . Vдоп=3-4 м/с

• БЕТОН. Vдоп≥4 м/с

5. Определяется режим протекания (свободный или несвободный)
