Определение размеров водосборного колодца

Н_кол=Нз+(0,3_0,6)

Н_кол=1,4+0,4=1,8 м

Н_кол ≥ Н_з на 30-60 см

Н_з- глубина заложения водостока

Н_з=1,91 м

Масса верхнего монтажного кольца d=800 мм; М=1,2 т;hст=15 см

Водосток d=600 мм;D=800 мм.

Диаметр колодца: внутренний диаметр=1500мм

Масса монтажного кольца=2,65 т

Методом подбора определили : 3 кольца массой 2,65 т и 1 верхнее кольцо массой 1,2 т

Общая масса

М=2,65*3+1,2=9,15 т

Определение внешней ширины колодца.

b=(1,5+0.15+0,15)=1,8 м

0,15 м- толщина стенки колодца

1,5 м-внутренний диаметр колодца

Определение размера траншеи под колодцем.

h_осн=20см

hст =15 см - толщина стенки

Определение глубины траншеи (Н):

Н_тр=H_кол+hст +0,2

Н_тр=2,1+0,15+0,2=2,45м

Определение ширины траншеи понизу и поверху

b=D

b=1,8м

B=b+2 Н_тр*m; м

m=1

B= 1,8+2 *2,45* 1=6,7 м

Определение размеров водоприемного колодца

Водоприемный колодец d=0,8 м

Высота рабочей камеры h=1,55 м

Масса монтажного звена =0,95 м

Определение глубины траншеи (Н):

Н_тр=h+hст +0,2

Н_тр=1,55+0,15+0,2=1,9 м

Определение ширины траншеи понизу поверху и понизу:

b=d+2*hст + 2*0,7

b=0,6+ 2*0,7=2,0 м

B=b+2 Н_тр*m; м

m=1

B= 2,0+2 *1,9* 0,5=3,9 м

Определение размеров водосточных веток

Материал веток- асбестоцемент

dветки=300 мм

hст -толщина стенки=3 мм

i=0,02

Lв=6.5+7.5+0.18+1.5=15.68 м

Определение глубины траншеи:

Н_тр=

Определение ширины траншеи понизу поверху и понизу:

b=D+1=0.306+1=1.306 м

B=b+2 Н_тр*m=1.306+2*0,5*1,55=2,856 м

m=0.5

Lв=15.68 м

L2=0.18+1.5=1.68м

ЗАДАЧА № 5

Подбор экскаватора для разработки траншеи для прокладки трубопровода.

Fтр=4.331 м²

Fотв=Fтр*Кр=4,331 *1,15=4,980 м²

H_отв= 2,231 м. В_отв= 2Н_отв=4,463 м.

R_{необх. разгр.}= В/2 + б + В_отв/2 =3,45/2+1+4,463 /2= 4,956 м.

Нкоп.тр.=Нт+2,0=1,65+2=3,3 м

R_к1=м.

R_к2=м.

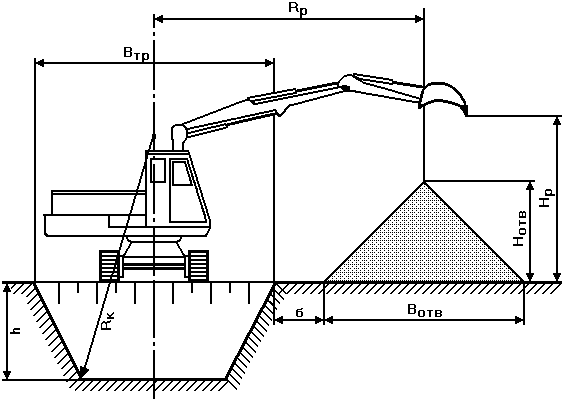

схема отвала

Варианты экскаваторов (выбраны из методички)

	q, м3	Rк, м	Rp, м	Tц, ч	Пэ=q·Кв·Кт·Кгр/(Тц·Кр)	Псм= Пэ·Тсм
А900	0.85	7.7	6.3	0,0045	0,85*0,8*0,6*1/(0,0045*1,15)=78,84	646,492

П_треб=l_{захв. опт.}·F_тр·К_р=125*4.331*1,15= 622.24.

Оптимальный экскаватор R308

N=622.24/646,492=0,962=1;

K_исп=0,437;

ЗАДАЧА № 6

Подбор крана для монтажа трубопровода.

Выбор крана для монтажа подземных сетей определяется массой труб и элементов коллекторов и требуемым вылетом стрелы.

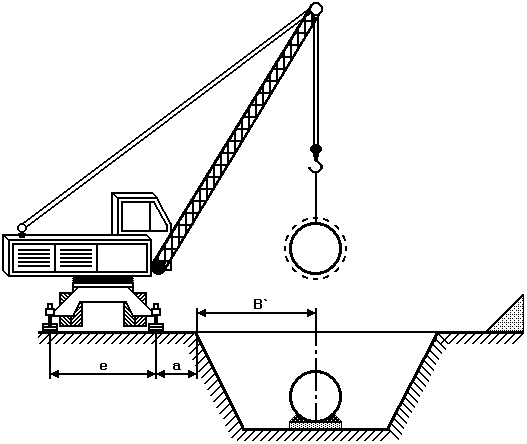

Вылет стрелы (L) считаем по формуле:

, м.

где: B’ – расстояние от центра трубы до края траншеи;

a– расстояние от края траншеи до опоры крана, зависящее от типа грунта и глубины траншеи;

e – расстояние между опорами поперек оси крана.

Выбираем кран КС-3571, грузоподъемностью 10т.

B’ = 1,725 м; Грузоподъёмность – 10 т.

а = 3.25 м; Высота подъёма крюка – 14 м.

е = 2,15 м. Расстояние вдоль оси – 3,75 м.

L= 1,725 + 3,25 + 2,15 =7,125 м.Расстояние поперёк оси – 4,3 м.

.

ЗАДАЧА № 7

Определение оптимальной длины захватки для монтажа водостока

Водосток Е9, вып.2

материал: железобетон

диаметр: Д=600

соединение: фальцевое

длина трубы: 5,1м

состав бригады:

монтажник 2 разряда – 1 человек

3 разряда – 1 человек

4 разряда – 2 человека

Состав работы: 1. Строповка и опускание труб в траншею с перекреплением распор (в траншеях с распорами). 2. Укладка труб на основание по заданному уклону с закреплением на месте подбивкой грунта или готовой бетонной смесью. 3. Уплотнение раструбных соединений пеньковой смоляной или битуминизированной прядью с заготовкой ее и устройство замка из асбестоцементной смеси (при укладке канализационных труб) или заделка раструбной щели на всю глубину цементным раствором (при укладке водосточных труб). 4. Заделка стыков с внутренней стороны (в трубах диаметром 1000 мм и св.) готовым цементным раствором.

Нормы и расценки на 1 метр трубопровода:

Норма времени для траншеи: 0,32 т.е. на монтаж 1 м. трубопровода требуется 0,064 чел·час.

Учитывая, что в бригаде 5 человека получим:

1 м – 0,064 час

Х м – 1 час

Х = 1·1/0,064 = 15,62 м/час

Х_см= 15,62*8,2 = 128,12. ПринимаемL_захв= 125 м.

ЗАДАЧА № 8

Подбор состава отряда для строительства водостока

Составление калькуляции затрат.

№ зах.	№ оп	Наименование операции	Ед. изм.	Объем работ	Обоснование	Псм	Потребность		Квп	Количество
							по расчету	принято		Рабочие	Машины
1	1	Срезка растительного грунта	м2	5875	Е2-1-5	6307,69	0,93	1	0,93	1	-
	2	Погрузка растительного грунта	м3	2820	Расчет	1796,86	1,57	2	0,785	2	-
	3	Транспортировка растительного грунта	м3	2820	Расчет	156,93	17,96	18	0,99	18	18
2	4	Разработка траншеи экскаватором	м3	622,24	Расчет	646,492	0,96	1	0,96	1	1
	5	Частичный вывоз грунта	м3	166,75	Расчет	156,93	1,06	2	0,53	2	2
	6	Доработка траншеи вручную (15 см)	м3	70,43	Е2-1	8,63	8,16	9	0,91	9	-
	7	Устройство приямков	м3	19,872	Е3-1-50	8,63	2,30	3	0,76	3	-
	8	Транспортировка труб и колодцев	т	24	Расчет	156,93	0,15	1	0,15	1	1
	9	Разработка траншеи под смотровые и водоприемные колодцы	м3	109,776	Расчет	646,492	0,17	1	0,17	1	1
	10	Разработка траншей под ветки	м3	116,326	Расчет	646,492	0,18	1	0,18	1	1
3	11	Планировка дна траншеи	м2	225	Е2-1-60	178,26	1,26	2	0,63	2	-
	12	Уплотнение дна траншеи	м2	225	Е2-1-60	178,26	1,26	2	0,63	2	-
	13	Транспортировка материала основания	м3	79,625	Расчет	244,115	0,33	1	0,33	1	1
	14	Устройство основания под трубопровод и колодцы	м3	79,625	Е9-2-32	25,23	3,16	4	0,79	16	-
4	15	Монтаж смотровых колодцев	шт.	2,5	Е9-2-29	3,03	0,82	1	0,82	5	-
	16	Монтаж водоприемных колодцев	шт.	5	Е9-2-29	10,79	0,46	1	0,46	5	-
	17	Монтаж труб водостока	м	125	Е9-2-6	28,946	4,32	5	0,86	30	-
	18	Монтаж водосточных веток	м	312,5	Е9-2-3	157,69	1,98	2	0,99	8	-
	19	Закрепление трубопровода фунтом вручную	м3	66,755	Расчет	38,49	1,73	2	0,86	2	-
	20	Уплотнение фунта (1 стадия), трамбовка	м2	312,5	Е2-1-59	356,52	0,87	1	0,87	1	-
5	21	Испытание водостока	vм	500	Е9-2-9	34.167	14.63	15	0.97	2	-
6	22	Засыпка на 0,5м выше щелыги трубы	м3	610,025	Расчет	616,97	0,99	1	0,99	1	1
	23	Послойное уплотнение грунта трамбовками	м2	610,025	Расчет	356,52	1,71	2	0,85	2	2
7	24	Послойная засыпка бульдозером	м3	159,413	Расчет	455,346	0,35	1	0,35	1	1
	25	Пслойное уплотнение грунта (3 стадия),каток	м2	856,25	Расчет	2586,62	0,33	1	0,33	1	1
