Гидроприводы с постоянным давлением

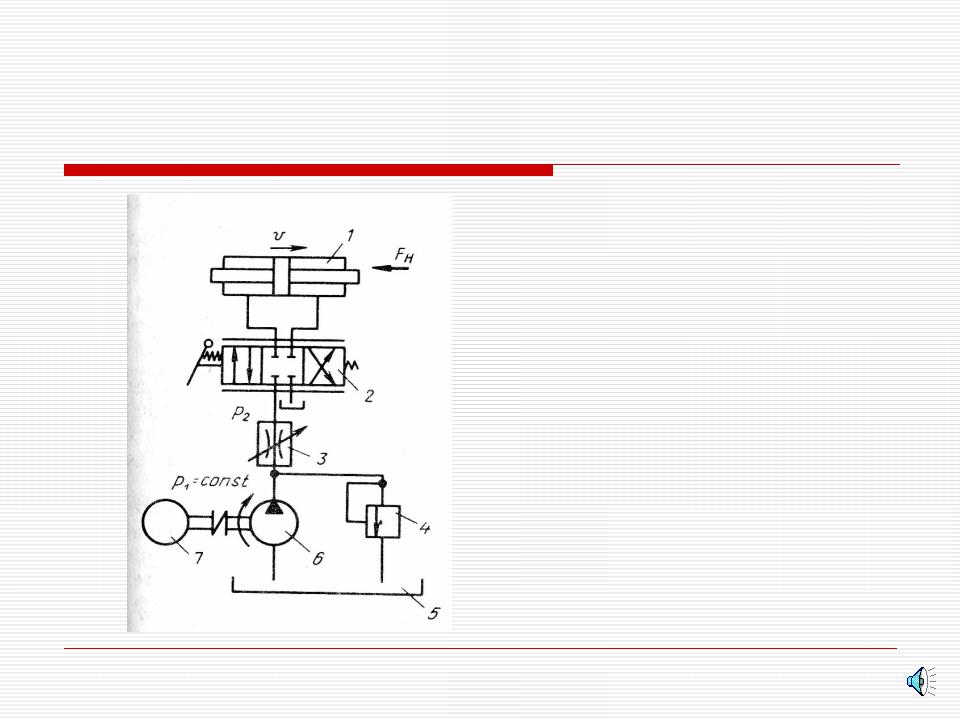

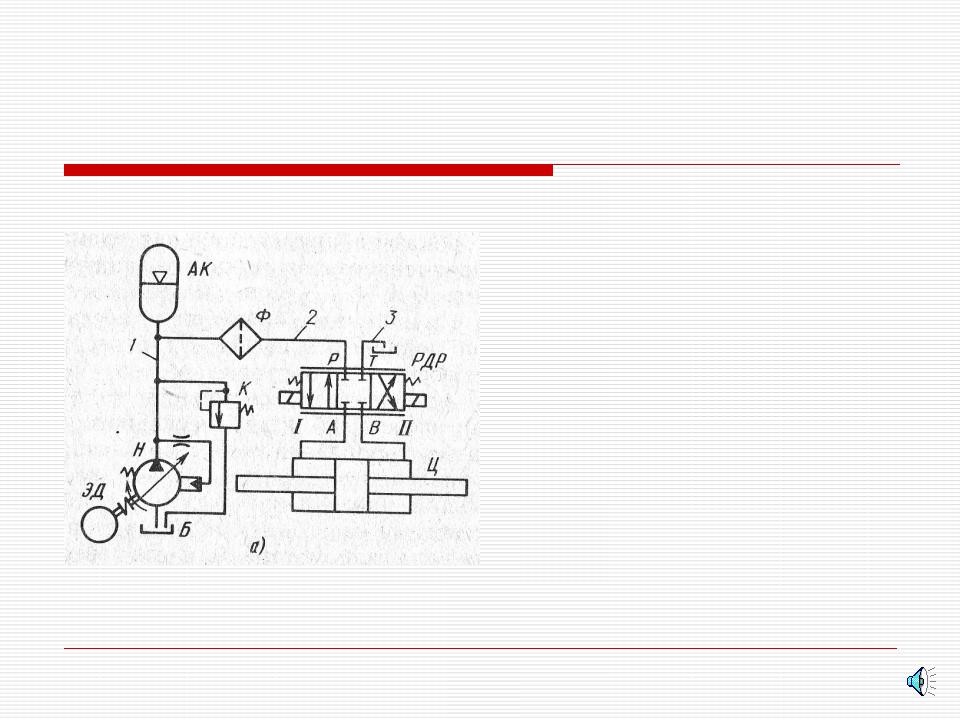

Принцип работы гидропривода следующий. При включении приводящего электродвигателя насос всасывает рабочую жидкость из бака и нагнетает ее под давлением в напорную линию. Далее рабочая жидкость поступает через дроссель и распределитель в одну из полостей цилиндра, например, в левую. Под действием давления жидкости поршень перемещается вправо, а из правой полости цилиндра рабочая жидкость вытесняется через распределитель и по сливной линии поступает в бак.

Направление движения поршня цилиндра изменяют с помощью направляющего распределителя, а скорость – с помощью регулируемого дросселя.

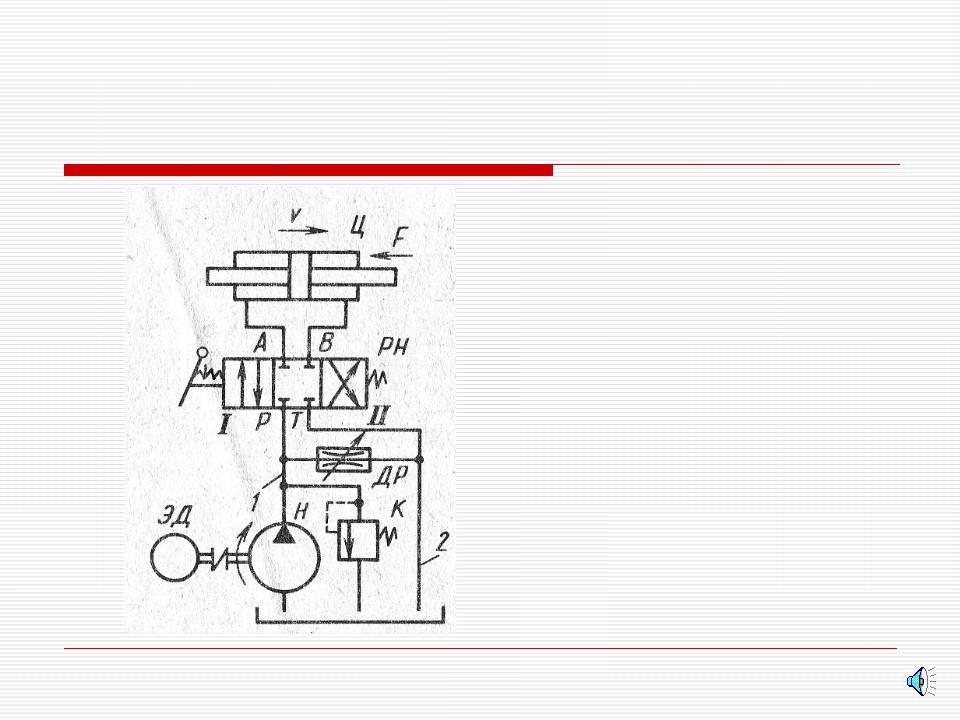

В гидроприводах с переменным давлением регулируемый дроссель устанавливают параллельно гидроцилиндру, т.е. в линии, соединяющей напорную линию со сливной. В схеме отсутствует переливной клапан, в результате чего давление в напорной линии зависит от нагрузки гидродвигателя.

Для предохранения гидропривода от давления, превышающего допустимое давление в напорной линии, установлен предохранительный клапан.

При работе гидропривода поток рабочей жидкости, создаваемый насосом, разделяется на два параллельных потока, один из которых поступает по напорной линии через направляющий распределитель в одну из полостей гидроцилиндра, а другой – через дроссель по сливной линии в бак.

Скорость штока цилиндра зависит от настройки дросселя и внешней нагрузки.

Гидропривод с объемным (машинным) управлением –

это гидропривод, в котором управление параметрами движения выходного звена гидродвигателя осуществляется регулируемым насосом или регулируемым гидромотором, или обеими регулируемыми машинами.

Частота вращения вала насоса для гидроприводов с машинным управлением постоянна.

Осуществлять управление частотой вращения вала гилромотора можно тремя способами: изменять рабочий объем насоса или гидромотора или одновременно изменять рабочие объемы и насоса, и гидромотора.

Самым распространенным является гидропривод с регулируемым насосом и нерегулируемым гидромотором.

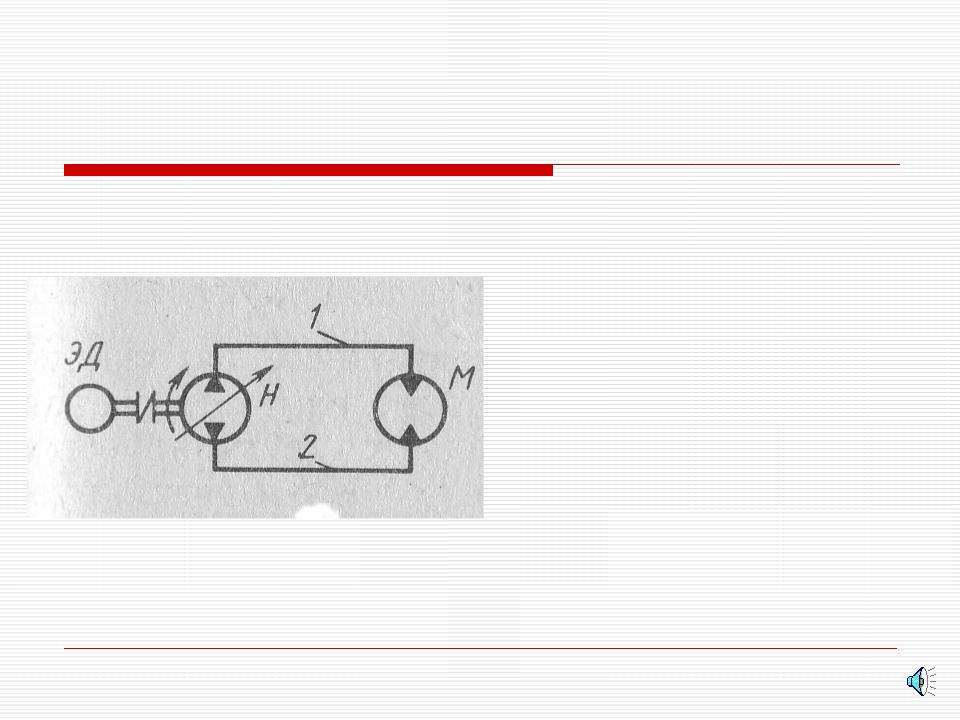

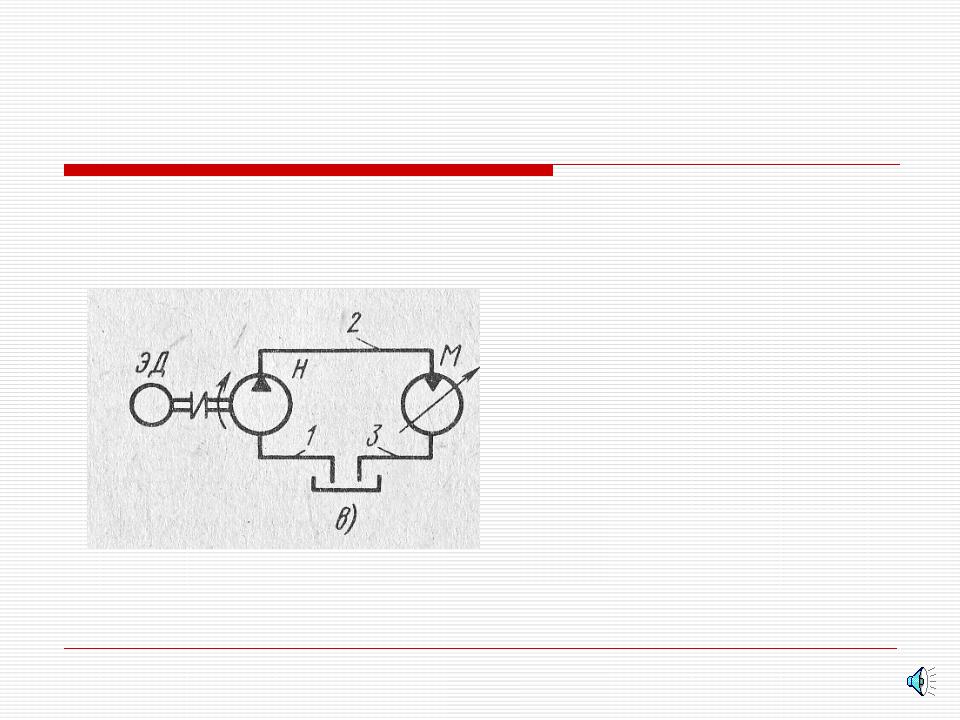

Принцип работы такого гидропривода следующий. При включении приводящего электродвигателя насос нагнетает рабочую жидкость по напорной линии в гидромотор, вал которого под действием крутящего момента вращается в определенном направлении. Из гидромотора рабочая жидкость по сливной линии снова поступает насос.

Частотой вращения вала гидромотора управляют, изменяя рабочий объем насоса, а направление вращения вала гидромотора изменяют в результате реверсирования потока рабочей жидкости, создаваемого насосом.
