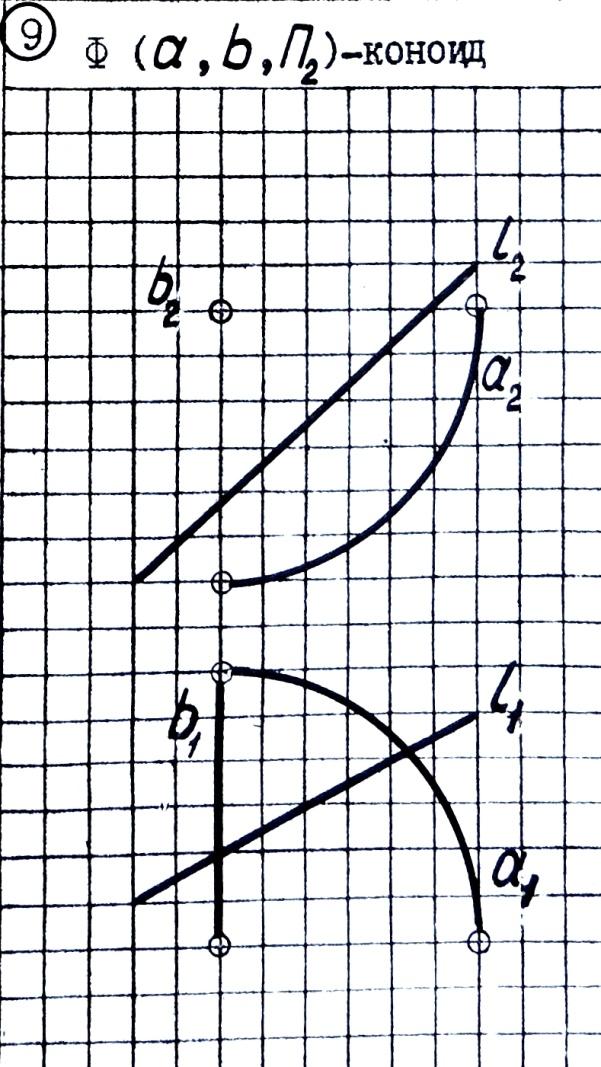

Построить точки пресечения коноида с прямой L.
Определить видимость прямой.
Вариант №28
№1 Масштаб 2:1 Оформление согласно образцу
Плоскость Ɵ (m∩n) задана двумя пересекающимися прямыми. Какая это плоскость? Найти недостающие проекции точек A,B,C,N, принадлежащих Ɵ . Построить пирамиду S ABC. Вершина S расположена над плоскостью Ɵ ,выше точки N на 70мм. Определить видимость ребер пирамиды.
№6

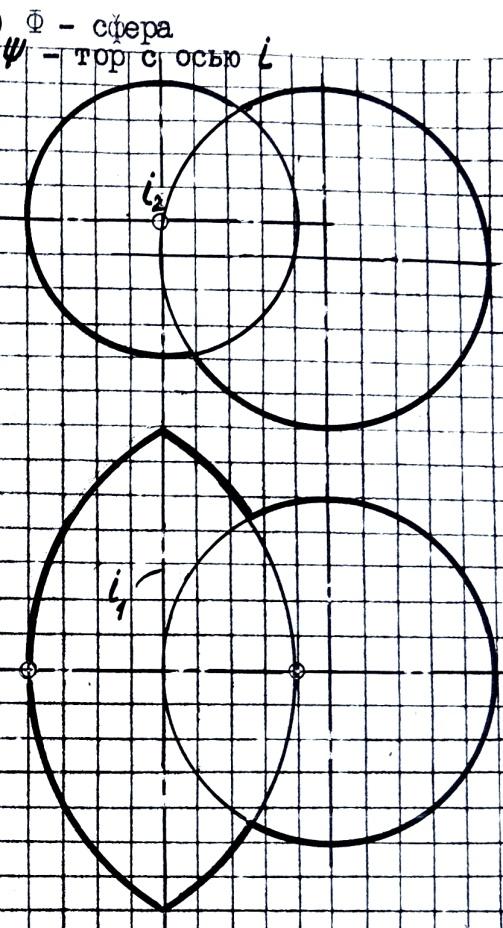

Построить линию пересечения сферы с тором и определить ее видимость. Задачу решить способом плоскостей частного порядка.
№5

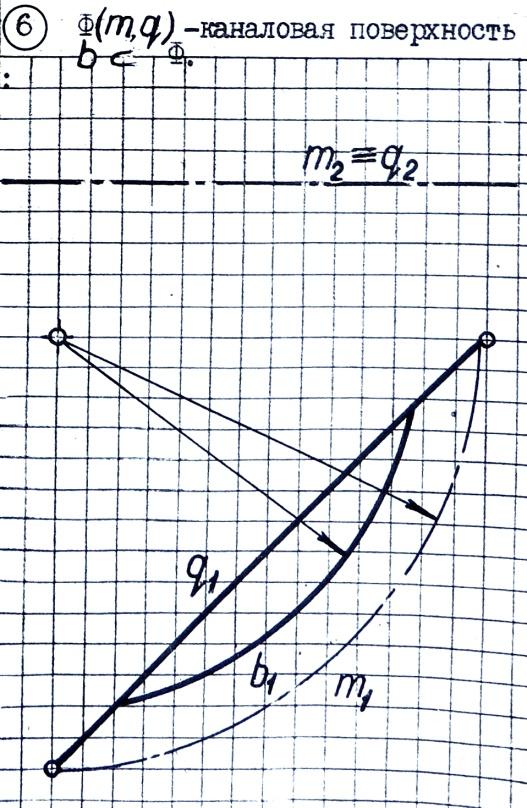

Пользуясь определителем каналовой поверхности,построить:
-
4-6 линий каркаса.
-
2. Недостающую проекцию линий bȹ.
Примечание: m-линия центров образующих окружностей, q-часть очертания поверхности на ∏2 , определяющая закон изменения радиусов образующих окружностей.
№2
Пользуясь определителем поверхности вращения, построить:
-
5-6 параллелей
-
Очерк поверхности
-
Недостающую проекцию линии bȹ
№3

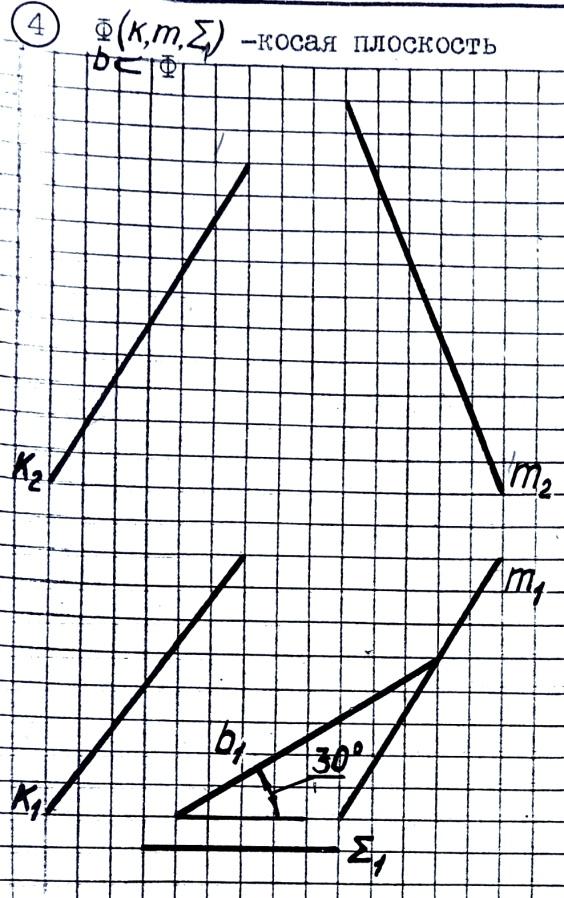

Пользуясь определением линейчатой поверхностей,построить:
-
6-8 образующих поверхности
-
Недостающую проекцию линий bȹ
№4

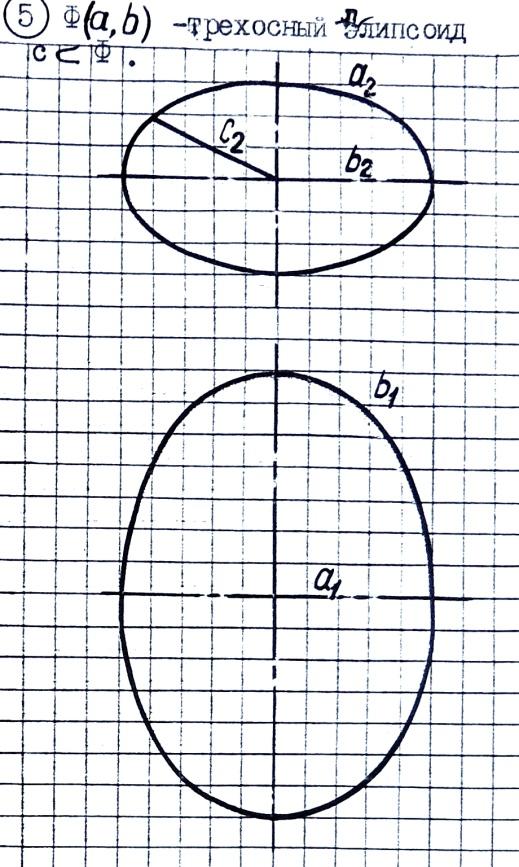

Пользуясь определителем поверхности 2-го порядка, построить:
-
3-5 образующих поверхности
-
Недостающую проекцию линии сȹ
