Зсув

З деформацією зсуву ми зустрічаємося тоді, коли з 6 компонентів головного вектора та головного момента внутрішніх сил відмінні від 0 тільки поперечні сили таДеформацію зсуву можна получити тоді, коли, наприклад, на стержень з протилежних боків на дуже близької відстані одна від одної діють2 рівні сили, які перпендикулярні до осі бруса та спрямовані в протилежні сторони. Приклад: розріз ножницями полоси:

Запишемо вираз для Q:

(1), вважаючи що дотичні напруження рівномірно

розділені по площі поперечного перерізутоді

Якщо на чотирьох гранях прямокутного елемента діють тільки дотичні напруження, тоді напружений стан називається чистим зсувом

Розглянемо здеформований елемент:

γ- кут зсуву, або відносний зсув

Залежність між навантаженням та деформацією зсуву можна простежити

за діаграмою зсуву.

- границя пружності

-границя текучості

-границя міцності

Експериментально діаграму зсуву можна зняти при скручуванні труби. Між дотичним напруженнямта кутом зсувуіснує лінейна залежність:

- коефіцієнт пропорційності, який називається модулем пружності

- закон Гука при зсуві

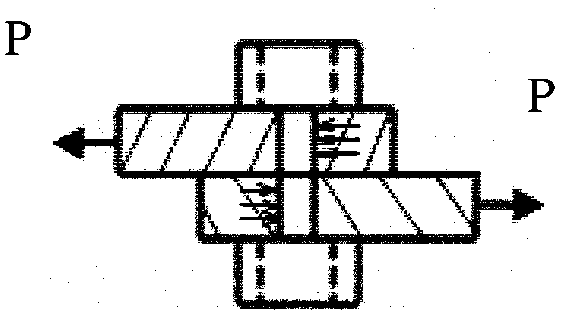

Умова мiцності при зсуві (зрізі) може бути записана:

Якщо дотичні напруження розподіленні по перерізу рівномірно, матимемо

P

P

- діаметр болта.

Для болтових та заклепкових з'єднань проводять також розрахунок на зминання:

Fзм – площа зминання

Fзм = δ∙d

σ зм = Р/Fзм = Р/δ∙d ≤ [σ зм] d ≥ Р/δ∙[σ зм]

[σ зм] = (2-2,5) [σ]

Для забезпечення умов міцності на зріз та зминання, треба з двох знайдених діаметрів взяти більший.

Розрахунок зварних з'єднань

Якщо не враховувати наплива, то в перерізі кутовий шов має форму рівнобедренного прямокутного трикутника

a = δ∙cos45° = 0,7

Руйнування шва буде проходити по його мінімальному перерізу висотою a= 0,7. Розрахункова площа перерізу шва: Fe = a ∙ lт = 0,7∙δ∙l,

де Fe – єлектрична дуга

Для торцевого шва:

lт– розрахункова довжина торцевого шва

Fе= a ∙lт= 0,7∙lт

Умова міцності шва: τ = P/Fe≤[τe]

Якщо шва два: зверху і знизу, то:

Fe = 2∙a∙lт = 1,4∙δ∙lт тоді умова міцності

τ = P/Fe = P/1,4∙δ∙lт ≤ [τe]

[τe]–табличне значення;

[τe] = 80 МПа – для ручного зварювання електродами з тонкою обмазкою;

[τe] = 100 МПа – для автоматичного зварювання та ручного зварювання електродами з товстою обмазкою;

Оскільки на початку та в кінці шва внаслідок непровару його якість погіршується , дійсну його довжину збільшуємо порівняно з розрахунковою на 10мм, тобто:

l = lт + 10мм де l дійсна довжина шва.

Для флангових швів:

Fe = a∙lф = 0,7∙(l – 10), так як їх ставлять паралельно, то:

τ = P/1,4∙δ∙(l – 10),

Допустимі напруження при зсуві:

2. За другою теорією міцності: τ = (0,7 ÷ 0,8) ∙ [σ]; τ ≤ [τ]

3. За третьою теорією міцності: τ ≤ [τ] [τ] = 0,5 ∙ [σ]

4. За четвертою теорією міцності: [τ] = 0,6 ∙ [σ]
