Прокатное оборудование

Лекция №12

темы лекции

Моталки горяче- и холоднокатаных полос

Технологические и эксплуатационные требования

— Классификация моталок

Схемы и конструктивные особенности моталок для смотки горячекатаных полос

Универсальная гидравлическая моталка SMS-Demag

Система «Step-control»

Конструктивные особенности барабана и узла формирующих роликов моталки SMS-Demag

Прокатное оборудование

Моталки — назначение, требования

Назначение — смотка горячекатанного и холоднокатанного металла в рулоны (полосы, ленты, штрипс) и бунты (катанка, мелкий сорт)

Технологические и эксплуатационные требования для полосовых моталок

Требования

Обеспечение

плотность рулона без телескопичности

отсутствие петель и складок полосы перед тянущими роликами

качество смотки при t полосы

500÷700 С

ритм смотки должен обеспечивать заданный ритм прокатки

правильная форма рулонов при обслуживании и транспортировке после смотки

• натяжение полосы, доп. опора консоли барабана

обеспечение синхронизации работы рольганг-тянущие ролики-проводка- барабан

• обеспечение жесткой износо- и

теплостойкости конструкции элементов моталки, эффективное охлаждение

• обеспечение минимизации времени техобслуживания и ремонтов

• обвязка рулона после смотки. Надежная работа транспортирующих машин

Прокатное оборудование

Классификация моталок и разматывателей

Роликобарабанные

Барабанные

Разматыватели

моталки для смотки

моталки для

г/к полос

смотки х/к полос



8-и роликовые

Универсальные для

Двухконусные

реверсивных станов





4-х роликовые

Для нереверсивных

С консольным барабаном

станов





3-х роликовые

Безредукторные



2-х роликовые

Прокатное оборудование

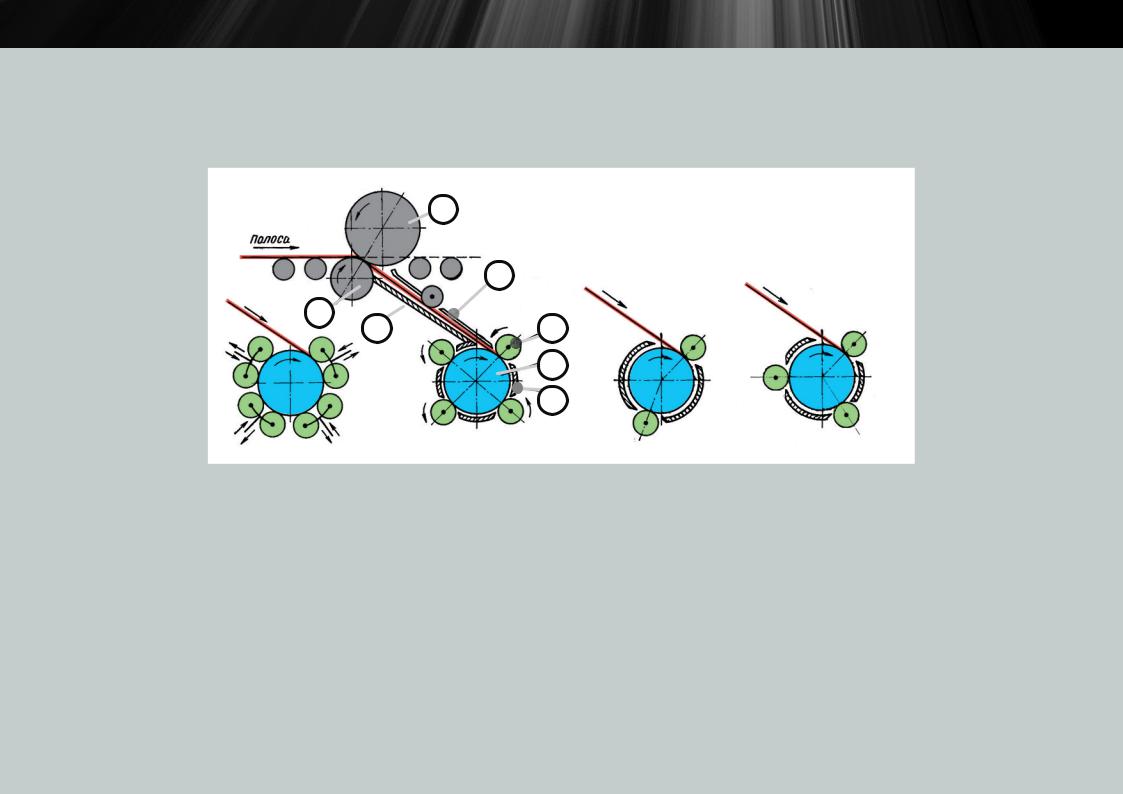

Схемы моталок для смотки горячекатаной полосы





1





2

1

3

4







5





6

1.Тянущие ролики

2.Верхняя наклонная проводка

3.Нижняя наклонная проводка

4.Формирующие ролики (в кассетах)

5.Барабан моталки

6.Барабанные проводки

Прокатное оборудование

Схема роликобарабанной моталки с 4 формирующими роликами

12

3



5

6





4



9





10





8

7

11

1.Сматываемая полоса с отводящего рольганга

2.Блок тянущих роликов с эл. мех. приводом вращения и пневмоприводом перемещения верхнего тянущего ролика

3.Верхняя наклонная проводка

4.Нижняя наклонная проводка

5.Блок натяжных роликов

6.Барабан моталки

7.Кассета правая с двумя формирующими роликами

8.Кассета левая с двумя формирующими

роликами 9, 10. Пневмоцилиндры перемещения

кассет с формирующими роликами 11. Тележка-съемник для рулона

Прокатное оборудование

Конструкция барабана моталки для смотки горячекатаных полос (моталка с 4 форм. роликами)

4

3

2

1

3



1

5

6

2





1



7







1.Корпус барабана

2.4 раздвижных сегмента

3.4 клиновых квадрата с планками скольжения

4.Планшайба (жестко закреплена с 3

и 5)

5.Длинноходовой шток гидроцилиндра для изменения диаметра барабана посредством перемещения сегментов 2

6.Пружины обратного хода сегментов 2

7.Опорный подшипник барабана

5

6



Прокатное оборудование

Схема элементов моталки SMS-Demag





1.

Отводящий рольганг

1

2

2.

Тянущие ролики



3.

Барабан









4.

Межроликовая проводка





5.

Формирующий ролик



3

6.

Гидравлический цилиндр



7

привода перемещения



4





формирующего ролика





7.

Датчик положения





5

формирующего ролика











6



Преимущества:

Гидроприводы линеек перед тянущими роликами и перемещения верхнего тянущего ролика

Гидроприводы перемещения формирующих роликов

Система «Step-control»

Синхронизация работы устройств 1÷7

Приводная нижняя наклонная проводка

Прокатное оборудование

Общий вид моталки SMS-Demag со стороны привода выдачи рулона

Прокатное оборудование

Общий вид приводов моталки SMS-Demag

5

4

7

5

1

2

3

6 8

1.Эл. двигатель привода вращенияформирующего ролика

2.Редуктор привода вращенияформирующего ролика

3.Карданный шпиндель

4.Формирующий ролик

5.Гидропривод

перемещения формирующего ролика

6.Эл. привод вращения барабана

7.Барабан моталки

8.Опора барабана

Прокатное оборудование

Общий вид моталки SMS-Demag (перед выдачей смотанного рулона)

Смотанный

рулон

Барабан

моталки

Концевая

опора

Отводные

полуопоры

Движениерулона

Гидропривод опор
