ГОСТ 2424-83
Группа Г25
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРУГИ ШЛИФОВАЛЬНЫЕ
Технические условия
Grinding wheels.
Specifications
ОКП 39 8100, 39 8200, 39 8300
Дата введения 1985-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
B.C.Буров; Н.И.Григорьева; Г.А.Григорьев; А.А.Жулев; В.П.Зинченко; Н.А.Кочергина; З.И.Кремень; С.Ф.Силищев; В.Н.Тырков; С.М.Федотова; И.А.Фоломеева; Н.В.Харченко; М.И.Шаварина; М.Г.Эфрос
2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета
СССР по стандартам от 26.06.83 N 3489
3.Срок проверки - 1988 г., периодичность проверки - 5 лет
4.Стандарт соответствует международному стандарту ИСО 525-86 в части обозначений типов и размеров кругов
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
2 |
Москва, 115280, ул. Автозаводская, д. 19, корп 1 web: www.i-Mash.ru; e-mail: info@i-mash.ru +7 (495) 675-27-47
5.ВЗАМЕН ГОСТ 2424-75
6.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана |
Номер пункта |
|
|
ссылка |
|
|
|
|
|
|
|
ГОСТ 12.3.028-82 |
2.15, 4.4 |
|
|
ГОСТ 801-78 |
2.14 |
|
|
ГОСТ 1050-88 |
2.14 |
|
|
ГОСТ 1412-85 |
2.14 |
|
|
ГОСТ 1435-90 |
2.14 |
|
|
ГОСТ 3060-86 |
2.12, 4.3 |
|
|
ГОСТ 3647-80 |
2.4 |
|
|
ГОСТ 3882-74 |
2.14 |
|
|
ГОСТ 4543-71 |
2.14 |
|
|
ГОСТ 18118-79 |
2.11, 4.2, 5.3 |
|
|
ГОСТ 19202-80 |
2.11, 4.2, 5.3 |
|
|
ГОСТ 19265-73 |
2.14 |
|
|
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
3 |
||
Москва, 115280, ул. Автозаводская, д. 19, корп 1 web: www.i-Mash.ru; e-mail: info@i-mash.ru +7 (495) 675-27-47
ГОСТ 21323-75 |
2.11, 4.2, 5.3 |
ГОСТ 25961-83 |
2.11, 4.2 |
ГОСТ 27595-88 |
5.5 |
|
|
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 18.02.92 N 165
8. ПЕРЕИЗДАНИЕ (июль 1996 г.) с Изменениями N 1, 2, 3, 4, утвержденными в июне 1985
г., январе 1989 г., феврале 1992 г., августе 1996 г. (ИУС 9-85, 4-89, 5-92, 11-96)
Настоящий стандарт распространяется на шлифовальные круги общего применения на керамической (К), бакелитовой (Б), вулканитовой (В) связках, изготавливаемые для нужд народного хозяйства и экспорта.
Стандарт не распространяется на отрезные круги, обдирочные круги зернистостей 63 и более, круги типов 1 и 5 для ручных машин.
Требования настоящего стандарта в части разд.1, 2 (кроме п.2.2), 4, 5 и п.3.4 являются обязательными, другие требования - рекомендуемыми.
Требования по безопасности изложены в п.2.13.
(Измененная редакция, Изм. N 1, 2, 3, 4).
1.ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1.Круги должны изготовляться следующих типов:
1 - прямого профиля;
4- с двусторонним коническим профилем;
3- с коническим профилем;
5- с выточкой;
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
4 |
Москва, 115280, ул. Автозаводская, д. 19, корп 1 web: www.i-Mash.ru; e-mail: info@i-mash.ru +7 (495) 675-27-47
23 - с конической выточкой;
7 - с двусторонней выточкой;
2 - кольцевые;
6 - чашечные цилиндрические;
11- чашечные конические;
12и 14 - тарельчатые;
36 - с запрессованными крепежными элементами;
10 - с двусторонней выточкой и ступицей;
26 - с двусторонней конической выточкой. (Измененная редакция, Изм. N 2).
1.1а. Обозначения типов кругов и размеров кругов ранее действовавших и по настоящему стандарту должны соответствовать указанным в обязательном приложении 2.
1.1б. Обозначения профилей для кругов типов 1, 5, 7 должны соответствовать указанным в рекомендуемом приложении 3.
1.1a, 1.1б. (Введены дополнительно, Изм. N 2).
1.2. Размеры кругов должны соответствовать указанным на черт.1-14 и в табл.1-13.

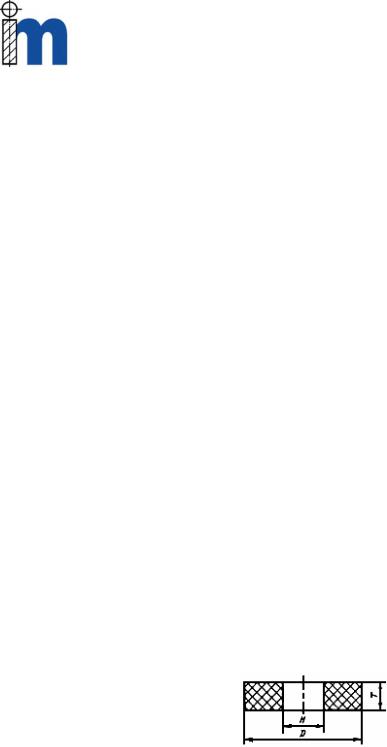

Тип 1
Черт.1
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
5 |
Москва, 115280, ул. Автозаводская, д. 19, корп 1 web: www.i-Mash.ru; e-mail: info@i-mash.ru +7 (495) 675-27-47
|
|
Таблица 1 |
|
мм |
|
|
|
|
|
|
|
3 |
6,0; 8,0; 10,0 |
1,0 |
|
|
|
4 |
1,0; 1,3; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,0; 8,0; 10,0 |
1,6 |
|
|
|
5 |
8,0 |
2,0 |
|
|
|
|
2,0 |
|
|
|
|
6 |
6,0; 8,0; 10,0 |
1,6 |
|
|
|
|
2,0; 2,5; 3.2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0 |
2,0 |
|
|
|
8 |
6,0; 8,0; 10,0; 13,0; (16,0) |
3,0 |
|
|
|
|
(6,0); (10,0); 16,0 |
4,0 |
|
|
|
10 |
3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0 |
3,0 |
|
|
|
|
(6,0); (10,0); 13,0; 16,0 |
4,0 |
|
|
|
13 |
3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0 |
|
|
|
|
|
10,0; 13,0; 16,0; 20,0 |
6,0 |
|
|
|
16 |
3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0 |
|
|
|
|
20 |
4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0 |
|
|
|
|
|
(16,0); 25,0; 32,0 |
8,0 |
|
|
|
25 |
3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0 |
6,0 |
|
|
|
|
13,0; 16,0; 20,0; 25,0; 32,0; 40,0 |
8,0 |
|
|
|
|
16,0; 20,0; 25,0; 32,0 |
10,0 |
|
|
|
32 |
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0 |
|
|
|
|
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
6 |
|
|
Москва, 115280, ул. Автозаводская, д. 19, корп 1 |
||
|
|
web: www.i-Mash.ru; e-mail: info@i-mash.ru |
||
|
|
|
+7 (495) 675-27-47 |
|
|
|
|
|
|
|
2,5; 3,2; 4,0; 5,0; 6,0; 8,0; 10,0 |
|
|
6,0 |
|
|
|
|
|
|
(6,0); 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0 |
|
13,0 |
|
|
|
|
|
|
40 |
6,0; 8,0; 10,0 |
|
|
6,0 |
|
|
|
|
|
|
2,0; 2,5; 3,2; 4,0; 5,0; 6,0; 8,0; 10,0 |
|
|
8,0; 10,0 |
|
|
|
|
|
|
6,0; 8,0, 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0 |
|
13,0 |
|
|
|
|
|
|
|
32,0; 40,0; 50,0; 63,0 |
|
|
16,0 |
|
|
|
|
|
50 |
4,0; 5,0 |
|
|
10,0 |
|
|
|
|
|
|
(6,0); (8,0); 10,0; 13,0; (16,0); (20,0); (25,0); (32,0); 40,0; (50,0) |
|
13,0 |
|
|
|
|
|
|
|
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; |
32,0; 40,0; 50,0; 63,0 |
|
16,0 |
|
|
|
|
|
63 |
3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0 |
|
|
10,0 |
|
|
|
|
|
|
13,0 |
|
|
16,0 |
|
|
|
|
|
|
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0 |
|
20,0 |
|
|
|
|
|
|
|
|
|
|
|
80 |
3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0 |
|
|
|
|
|
|
|
|
|
3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0 |
|
32,0 |
|
|
|
|
|
|
100 |
4,0; 5,0; 6,0; 8,0; 10,0 |
|
|
13,0 |
|
|
|
|
|
|
4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0 |
|
20,0 |
|
|
|
|
|
|
|
4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0 |
|
32,0 |
|
|
|
|
|
|
125 |
4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0 |
|
32,0 |
|
|
|
|
|
|
|
(6,0); (8,0); (10,0); (13,0); (16,0); 20,0; (25,0); (32,0); (40,0); (50,0); (63,0) |
|
20,0 |
|
|
|
|
|
|
|
(6,0); (8,0); (10,0); (13,0); (16,0); (20,0); 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0 |
|
51,0 |
|
|
|
|
|
|
150 |
4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; (63,0) |
|
20,0; 32,0 |
|
|
|
|
|
|
|
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0 |
|
51,0 |
|
|
|
|
|
|
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
7 |
Москва, 115280, ул. Автозаводская, д. 19, корп 1 web: www.i-Mash.ru; e-mail: info@i-mash.ru +7 (495) 675-27-47
175 |
5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0 |
32,0 |
|
|
|
200 |
3,2, 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0 |
|
|
|
|
|
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; (32,0); (40,0); (50,0); (63,0); (80,0); (100,0) |
51,0 |
|
|
|
|
4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; (150,0); |
76,0 |
|
160,0; 200,0 |
|
|
|
|
250 |
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0 |
32,0; 51,0 |
|
|
|
|
2,5; 3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; (80,0); (100,0); (125,0) |
76,0 |
|
|
|
|
2,5; 3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; |
127,0 |
|
(150,0); 160,0 |
|
|
|
|
300 |
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; (150,0); 160,0; 200,0 |
32,0; 76,0 |
|
|
|
|
2,5; 3,2; 4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; |
127,0 |
|
(150,0); 160,0; 200,0 |
|
|
|
|
350 |
32,0; 40,0; 50,0 |
76,0 |
|
|
|
|
5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; (150,0); 160,0; |
127,0 |
|
200,0 |
203,0 |
|
|
|
400 |
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; (125,0); (150,0); 160,0; 200,0 |
127,0 |
|
|
|
|
4,0; 5,0; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; (125,0); (150,0); |
203,0 |
|
160,0; 200,0 |
|
|
|
|
450 |
6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0 |
127,0 |
|
|
|
|
6,0; 8,0; 10,0; 13,8; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0 |
203,0 |
|
|
|
500 |
10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; (150,0); 160,0; 200,0 |
203,0 |
|
|
|
|
8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; (150,0); 160,0; 200,0; |
305,0 |
|
250,0 |
|
|
|
|
600 |
10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0*; 80,0*; 100,0*; 125,0; (150,0); 160,0; 200,0; |
|
|
250,0* |
|
|
|
|
|
10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 125,0; 160,0; 200,0 |
203,0 |
|
|
|
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
8 |
Москва, 115280, ул. Автозаводская, д. 19, корп 1 web: www.i-Mash.ru; e-mail: info@i-mash.ru +7 (495) 675-27-47
750 |
16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; (150,0); 160,0; 200,0; (250,0) |
305,0 |
|
|
|
900 |
25,0; 32,0; 40,0; 50,0*; 63,0*; 80,0*; 100,0*; 125,0 |
|
|
|
|
1060 |
40,0*; 50,0*; 63,0*; 80,0*; 100,0*; 125,0* |
|
|
|
|
________________
* Должны изготовляться на керамической связке классов точности АА или А.
Примечание. Размеры, заключенные в скобки, применять не рекомендуется.

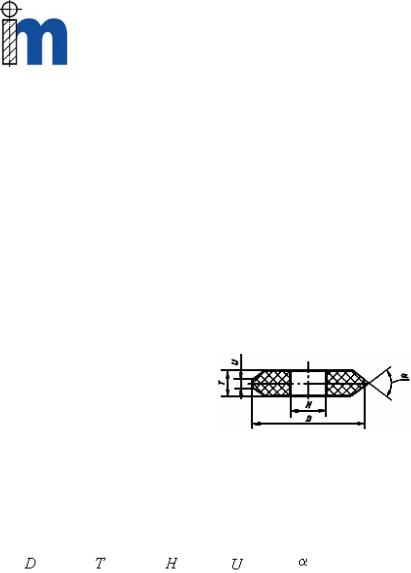

Тип 4
Черт.2
Таблица 2
|
|
|
|
Размеры, мм |
|
|
|
|
|
|
|
|
|
|
±1,0 |
+2° |
|
|
|
|
|
|
|
250 |
10; 13; 16; 20 |
76 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
|
5; 9 |
40° |
|
|
|
|
|
|
|
300 |
20 |
|
5 |
|
|
|
|
|
|
|
|
|
25 |
127 |
6 |
|
|
|
|
|
|
|
|
|
32 |
|
8 |
60° |
|
|
|
|
|
|
|
|
8 |
160 |
3 |
|
|
|
|
|
|
|
|
350 |
13; 25 |
127 |
5 |
|
|
|
|
|
|
|
|
|
32 |
|
8 |
|
|
|
|
|
|
|
|
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
9 |
Москва, 115280, ул. Автозаводская, д. 19, корп 1 web: www.i-Mash.ru; e-mail: info@i-mash.ru +7 (495) 675-27-47
|
16 |
127 |
4 |
40° |
|
|
|
|
|
400 |
20; 25; 32 |
|
5 |
|
|
|
|
|
|
|
8; 10; 13 |
203 |
3 |
60° |
|
|
|
|
|
500 |
32 |
|
8 |
40° |
|
|
|
|
|

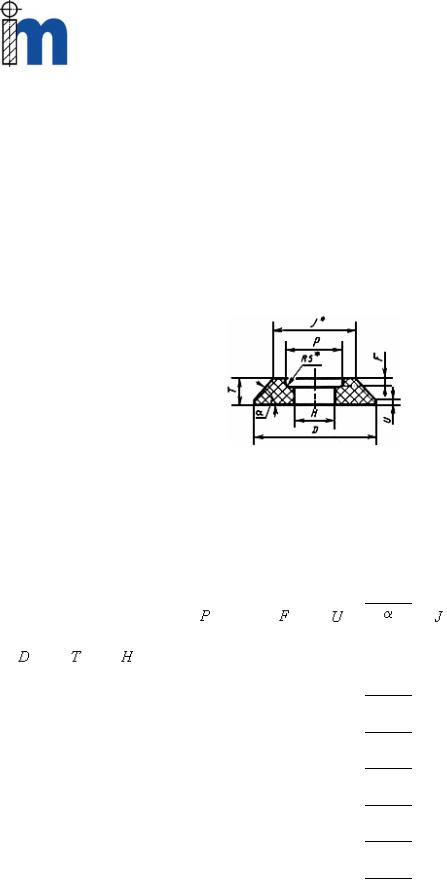

Тип 3
________________
* Размеры для справок.
Черт.3
Таблица 3
|
|
|
|
|
Размеры, мм |
|
|
||
|
|
|
|
|
|
|
|
+2° |
|
|
|
|
|
|
±1,5 |
±1,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номин. |
Пред. |
|
|
|
|
|
|
|
|
|
откл. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
63 |
10 |
10 |
20 |
|
5 |
3,0 |
|
20° |
25 |
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
15° |
50 |
|
|
|
|
|
|
|
|
|
|
80 |
8 |
|
|
|
|
|
|
20° |
47 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
30° |
53 |
|
|
|
|
|
|
|
|
|
|
|
13 |
|
- |
+3,0 |
- |
2,0 |
|
35° |
49 |
|
|
|
|
|
|
|
|
|
|
© "и-Маш", Документ скачан с машиностроительного ресурса www.i-Mash.ru |
