МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Национальный исследовательский Московский государственный строительный университет»
Институт Строительства и Архитектуры
Кафедра «Технологии вяжущих веществ и бетонов»
Курсовая работа на тему:
«Разработка технологии и производство земляных работ по планировке строительной площадки»
по дисциплине:
«Технология строительного производства»
ВАРИАНТ №9
Выполнил: студент ИСА III - 33
Кадышев П.А.
Проверил: доц. Забелина О.Б.
МОСКВА 2015
Вариант 3,схема 2
Супесь
Схема здания: 1
Глубина котлована: 4,0м
Высота фундаментной плиты: 750 мм
Расход арматуры: 70,0 кг/
Расстояние до карьера отвала: 10,0 км
Параметры здания в плане:
с
С
Б/б 96/48
б
С/с 36/18
Б
Разработка технологии и производства земляных работ по вертикальной планировке строительной площадки.
Вертикальная планировка – это комплекс работ направленный на преобразование рельефа местности и обеспечения плановой и высотной привязки всех возводимых на этой площадке зданий и сооружений, а так же создание благоприятных условий для механизированного выполнения строительных монтажных работ.
Рабочие отметки- это разность высотных отметок с планированной и естественной поверхности площадки. Между крайней отметкой планировки и черной фактической отметкой земли.
Знак «-» - снятие грунта, выемка. Знак «+» - насыпь.
Проектирование работ по вертикальной планировке включает в себя:
1. построение линии «0» работ.
2.Расчеты объемов переработки грунта в планировочных выемках и насыпях.
3. Планирование, распределение земляных масс.
4. Расчет средней дальности перемещения грунта из планировочной выемки в насыпи и выбор строительных машин для этого перемещения.
5. определение состава планировочных работ и составление ведомости объемов работ.
6. Расчет трудоемкости и стоимости планировочных работ.
7. Календарное планирование и расчет технико-экономических показателей.
Построение линии «0» работ.
Линия «0» работ – является границей между планировочной выемкой и планировочной насыпью. Находится путем последовательного соединения прямыми точек нулевых работ, которые располагаются на каждой стороне квадрата строительной сетки, между его вершинами, имеющие рабочие отметки противоположных знаков.

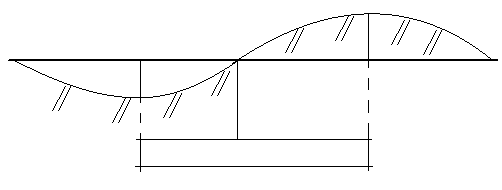

Естественная поверхность земли
hв/hн= Xb /(a – XB),
Xв= (a * hв)/(hв+ hн) , Хн= (a * hн)/(hв+ hн)
Нахождение линии «0» работ:
Хн= = 50м ХВ = = 50м
ХН= = 74м ХВ = = 26м
ХН = =95м ХВ = = 5м
ХН = = 66м ХВ = = 34м
ХН = = 66м ХВ = = 34м
ХН = = 68м ХВ = = 32м
ХН = = 36м ХВ = = 64м
ХН = =45м ХВ = = 55м
ХН = = 46м ХВ = =54м
ХН = = 97м ХВ = = 3м
ХН = = 75м ХВ = = 25м
ХН = =58м ХВ = = 42м
ХН = = 17м ХВ = = 83м
Ресчет объема переработки грунта.
Объёмы переработки грунта в выемках (ПВ), в насыпи (ПН ) при вертикальной планировке находится, как сумма произведения площадей каждой из фигур строительной сетки. Fi на среднюю рабочую отметку в этой фигуре hср i
ПВ (ПН) = I = I hср), м3
I – это геометрический обьем переработки грунта в каждой из фигур строительной сетки.
Среднюю рабочую отметку hср в каждой фигуре находится как среднее арифметической значение рабочих отметок всех вершин этой фигуры.
hср = , м
h1, h2, …hn – рабочие отметки вершин каждой из фигуры строительной сетки.
n- общее количество вершин в этой фигуре.
Расчёт объёмов переработки грунтов происходит в табл. 1
Планировочная выемка |
Планировочная насыпь | |||||||||||||
№ |
Fi м2 |
Hcp i |
∑Vi |
№ |
Hcp i |
Fi м2 |
∑Vi |
∑Vcp i | ||||||
|
650 |
0,023 |
14,95 |
1` |
0,12 |
9350 |
1122 |
1077,12 | ||||||
|
- |
- |
- |
2` |
0,33 |
10000 |
3300 |
3102 | ||||||
|
- |
- |
- |
3` |
0,33 |
10000 |
3300 |
3102 | ||||||
|
1024 |
0,03 |
30,72 |
4` |
0,116 |
8976 |
1041,22 |
978,75 | ||||||
|
9190 |
0,108 |
992,52 |
5` |
0,0167 |
810 |
13,53 |
12,72 | ||||||
|
6485 |
0,082 |
531,77 |
6` |
0,0667 |
3515 |
234,45 |
220,38 | ||||||
|
1950 |
0,04 |
78 |
7` |
0,1225 |
8050 |
986,13 |
926,96 | ||||||
|
3400 |
0,0625 |
212,5 |
8` |
0,12 |
6600 |
792 |
744,48 | ||||||
|
7756 |
0,082 |
635,99 |
9` |
0,063 |
2244 |
141,37 |
132,89 | ||||||
|
10000 |
0,3525 |
3525 |
10` |
- |
- |
- |
- | ||||||
|
7769 |
0,156 |
1211,96 |
11` |
0,123 |
2231 |
274,41 |
257,95 | ||||||
|
1400 |
0,04 |
56 |
12` |
0,2025 |
8600 |
1741,5 |
1637,01 | ||||||
|
3350 |
0,0625 |
209,37 |
13` |
0,145 |
6650 |
964,25 |
906,36 | ||||||
|
9507 |
0,202 |
1920,41 |
14` |
0,0467 |
493 |
23,02 |
21,64 | ||||||
|
10000 |
0,6975 |
6975 |
15` |
- |
- |
- |
- | ||||||
|
Итого |
16394,19 |
|
Итого |
13933,88 |
13120,26 |
Потребность в грунте для устройства планировочной насыпи.
Vгр, I = Vi *Kop ; м3
Кор = Кор –коэф. Остаточного разрыхления грунта Пор – показатель остаточного разрыхления грунт
Кор = Пор = 3%
Кор = 0,97
Показатели разрыхления грунтов. ( табл. 2)
№ |
Наименование грунта |
Первоначальное увеличение Vср, после разработки в % |
Остаточное разрыхление в грунте. % |
1 |
Песок |
10-15 |
2-5 |
2 |
Супесь |
12-17 |
3-5 |
3 |
Суглинок |
18-24 |
3-6 |
4 |
Глина |
24-30 |
4-7 |
5 |
Растительный грунт |
20-25 |
3-4 |
Распределение земляных масс.
Если ∑VПВ = ∑VПН с точностью до 10%, то это означает, что весь разработанный в планировочных выемках грунт полностью подлежит использованию при устройстве планировочных насыпей.
Если ∑VПВ ∑VПН, то часть разработок в выемках грунта равная разности ∑VПВ - ∑VПН будет линией и подлежит вывозке за пределы стройплощадки
Если ∑VПВ ∑VПН то количество разработанных в выемках грунта не достаточно для устройства насыпи и этот недостаток равен ∑VПВ - ∑VПН необходимо компенсировать привозкой дополнительного грунта.
Объём вывозимого излишнего или привозимого грунта Vпер.гр. определяется с учетом коэффициента первоначального разрыхления.
Vпер.гр.= (∑VПВ - ∑VПН )* КПР (м3)
Кпр = Кпр – коэф. Первоначального разрыхления грунта Ппр – показатель первоначального увеличения V грунта после разработки в %
Принимается по данным ЕНиР Е2-1
Во избежание дополнительных трудозатрат вывозку излишнего грунта как и укладку привозного грунта необходимо предусматривать в квадратах строительной сетки наиболее удаленных относительно линей «0» работ.
При этом квадраты или их части подбираются таким образом, чтобы суммы объемов перерабатываемого грунта в этих квадратах равнялись объемам вывозимого (привозного грунта), без учета коэф. первоначального разрыхления , т.е. ∑VПВ - ∑VПН с точностью до 10%.
При вертикальной планировке это можно осуществить (экономию) путем обеспечения нулевого баланса земляных масс за счет изменения заданной планировочной отметки стройпощадки на величину h
(м)
F – полная площадь планировочной площадки.
«+» при - означает повышение заданной планировочной отметки.
«-»при - понижение.
∑VПВ - ∑VПН = 16 394,19 – 13 933,88=2 460,31 м3
Кпр = = 1,13
Ппр=13%
∆h = = 0,017 м
