- •Материаловедение
- •Лекция 1. Строение и свойства материалов
- •1.1. Материаловедение как научная дисциплина
- •1.2. Типы связей между атомами и молекулами
- •1.3. Атомно-кристаллическая структура металлов
- •1.4. Строение реальных кристаллических материалов
- •Лекция 2. Основы теории кристаллизации
- •2.1. Понятие фазы
- •2.2. Первичная кристаллизация
- •2.3. Форма кристалла и строение слитка
- •2.4. Вторичная кристаллизация
- •Лекция 3. Изменение структуры и свойств металлов в процессе пластической деформации
- •3.1. Виды деформаций
- •3.2. Механизмы пластической деформации и деформационное упрочнение
- •3.3. Процессы, происходящие в наклепанных металлах при нагреве
- •Лекция 4. Основы теории сплавов
- •4.1. Основные фазы в сплавах
- •4.2. Диаграмма состояния
- •Лекция 5. Диаграммы фазового равновесия
- •5.1. Диаграмма состояния сплавов с неограниченной растворимостью в твердом состоянии
- •5.2. Диаграмма состояния сплавов с полной нерастворимостью в твердом состоянии
- •5.3. Диаграмма состояния сплавов с ограниченной растворимостью в твердом состоянии
- •5.4. Диаграмма состояния сплавов, испытывающих превращения в твердом состоянии
- •5.5. Диаграмма состояния сплавов, компоненты которых образуют химическое соединение
- •5.6. Связь между свойствами сплавов и типом диаграммы состояния (правило Курнакова н.С.)
- •Лекция 6. Железо и его сплавы
- •6.1. Железо как конструкционный материал
- •6.2. Диаграмма состояния «железо - цементит»
- •6.3. Классификация и маркировка углеродистых сталей
- •6.4. Виды чугунов
- •Лекция 7. Теория термической обработки
- •7.1. Сущность термообработки
- •7.2. Превращение перлита в аустенит при нагреве
- •7.3. Превращения аустенита при охлаждении
- •7.4. Превращения, протекающие при нагреве закаленной стали
- •Лекция 8. Технология термической обработки
- •8.1. Виды термической обработки
- •8.2. Отжиг
- •8.3. Закалка
- •8.4. Нормализация
- •8.4. Отпуск
- •Лекция 9. Термомеханическая и химико-термическая обработка стали
- •9.1. Термомеханическая обработка
- •9.2. Химико-термическая обработка
- •Лекция 10. Машиностроительные стали
- •10.1. Виды машиностроительных сталей
- •10.2. Стали, не упрочняемые термической обработкой
- •10.3. Стали, упрочняемые в поверхностном слое
- •10.4. Стали, упрочняемые по всему сечению
- •10.5. Стали с улучшенной обрабатываемостью резанием
- •Лекция 11. Инструментальные стали и сплавы
- •11.1. Требования к инструментальным сталям и сплавам
- •11.2. Углеродистые инструментальные стали
- •11.3. Легированные стали для режущего инструмента
- •11.4. Твердые сплавы
- •11.5. Нетеплостойкие штамповые стали
- •11.6. Теплостойкие штамповые стали
- •11.7. Стали для измерительного инструмента
7.4. Превращения, протекающие при нагреве закаленной стали
Закаленная сталь, наряду с большим пределом прочности и высокой твердостью, обладает пониженной ударной вязкостью и, соответственно, повышенной хрупкостью. Для ее снижения сталь после закалки подвергают отпуску.
Отпуск заключается
в нагреве закаленных сталей до температур
ниже
с выдержкой при данной температуре и
последующим охлаждением.
Зарождение
карбидов
происходит при нагреве до температуры
.
При этом вначале появляются участки с
повышенной концентрацией углерода, на
которых далее образуются зародыши
карбидной фазы. Такую фазу называютмартенситом
отпуска.
Обособление
карбидов
в самостоятельные кристаллы осуществляется
при нагреве до
.
При этой температуре происходит также
превращение остаточного аустенита в
мартенсит отпуска.
Коагуляция
карбидов
происходит в интервале
.
Скорость диффузии значительно
увеличивается, весь избыточный углерод
постепенно выделяется из решетки
,
мелкие кристаллы карбидов сливаются в
более крупные. Образуетсятростит
отпуска.
Более высокий
нагрев приводит к росту
карбидов.
При
их размер составляет
(сорбит
отпуска).
При нагреве до
получаютперлит
отпуска

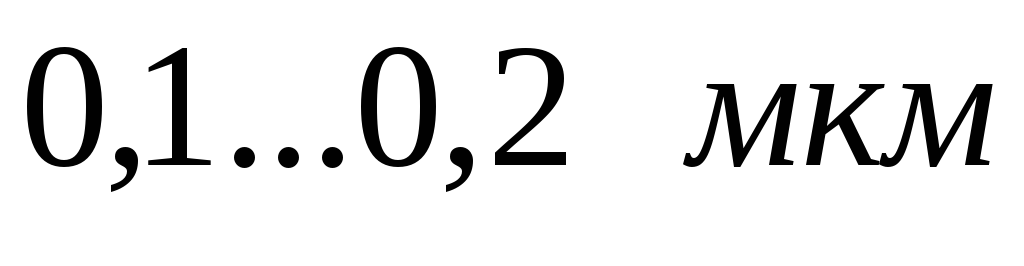

с размером частиц
.
С повышением температуры отпуска
прочностные свойства стали понижаются,
а пластичность растет.
Помимо общей тенденции к повышению ударной вязкости при отпуске, может произойти ее заметное снижение, которое называется отпускной хрупкостью.
Понижение ударной
вязкости после отпуска при
наблюдается у всех сталей и называетсяотпускной
хрупкостью первого рода.
Ее причина – неоднородность распада
аустенита и выделения цементита по
объему детали. Отпускная
хрупкость второго рода наблюдается
у легированных сталей после отпуска
при
из-за обособления легированных карбидов
по границам зерен. Подавить появление
отпускной хрупкости можно быстрым
охлаждением с температуры отпуска.
Лекция 8. Технология термической обработки
8.1. Виды термической обработки
К основным видам термообработки стали относятся отжиг, закалка, отпуск и нормализация.
8.2. Отжиг
Отжиг – вид термической обработки, в ходе которой металл подвергается медленному нагреву, выдержке и медленному охлаждению (чтобы избежать возникновение новых термических напряжений). Сплав получает равновесную структуру, снимаются внутренние напряжения. Отжиг вызывает разупрочнение и повышение пластичности. По назначению выделяют несколько видов отжига.
Диффузионный
отжиг (см.
5.1) проводится при температуре
(на
ниже температуры линии солидус).
Рекристаллизационный
отжиг (см.
3.3) осуществляется при температуре
.
Отжиг для снятия
внутренних напряжений
используют после ковки, сварки, литья.
Температура нагрева -
.
Сфероидизирующий отжиг применяют в основном для инструментальных сталей.
В ходе проведения
этого вида термообработки цементит
перлита приобретает округлую форму,
что улучшает обрабатываемость резанием
и является подготовкой к закалке.
Температура нагрева -
.
Изотермический отжиг – вид отжига, при котором изделия после нагрева помещают в соляную ванну с температурой, обеспечивающей получение нужной структуры в соответствии с диаграммой изотермического распада аустенита (см. 7.3).
