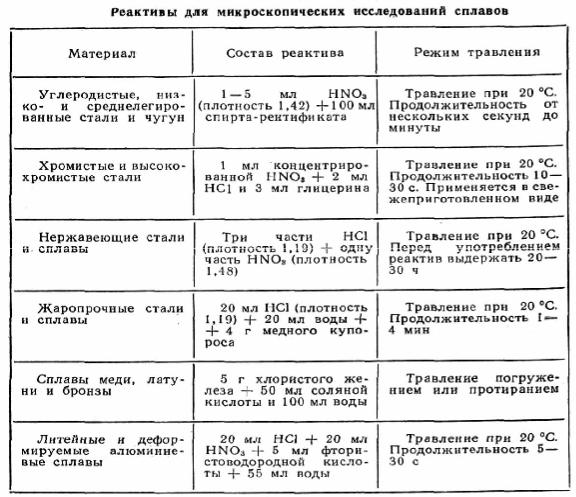

Табл. 4 Реактивы для микроскопических исследований сплавов.
31
32
33

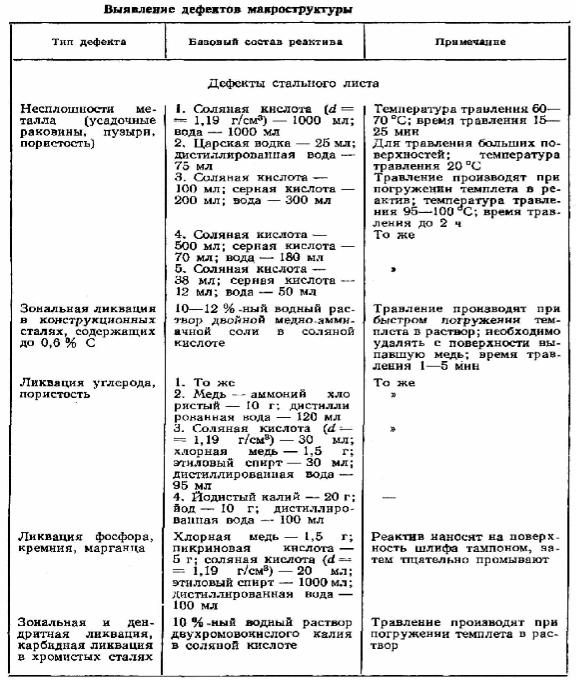

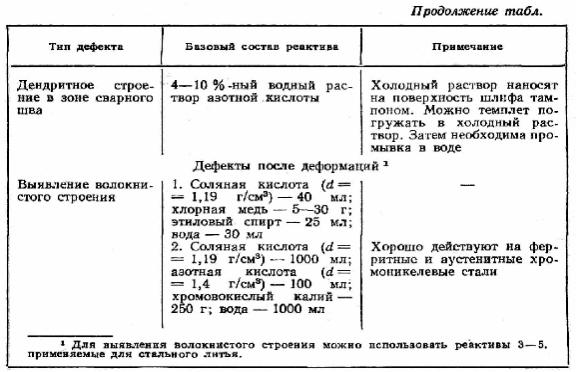

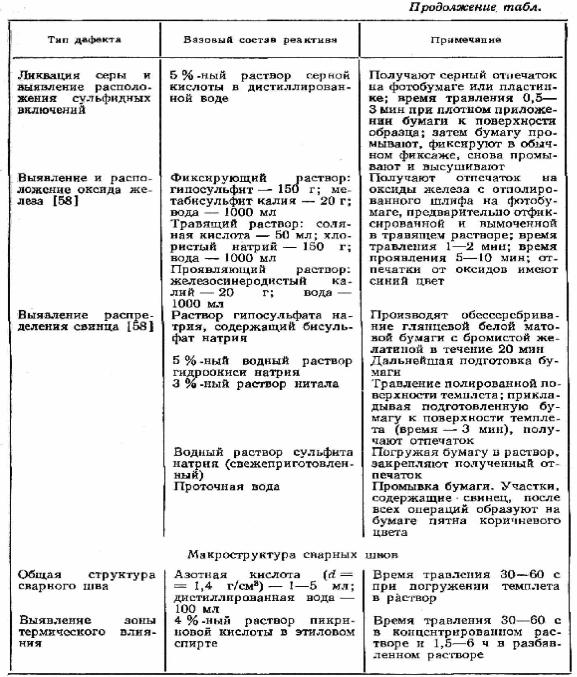

Табл. 5. Выявление дефектов макроструктуры.
34
35
Таблица 6. Сводная таблица важных для исследования материалов, единиц и формул пересчета, применяемых в настоящее время единиц « СИ ».
36
Лабораторная работа №5
Ручная дуговая сварка плавящимся электродом
Цель работы:
Ознакомить студентов с организацией сварочных постов, их содержанием ( источниками питания, защитными средствами, используемыми материалами, инструментом. ). Обучить практической работе ( выбору режимов сварки, наложению сварочных швов, контролю качества швов ).
Содержание работы:
1. Состав сварочного поста.
Сварочные посты, исходя из условий, бывают постоянные и временные и должны включать:
Стол или иное приспособление с вытяжной вентиляцией или фильтром.

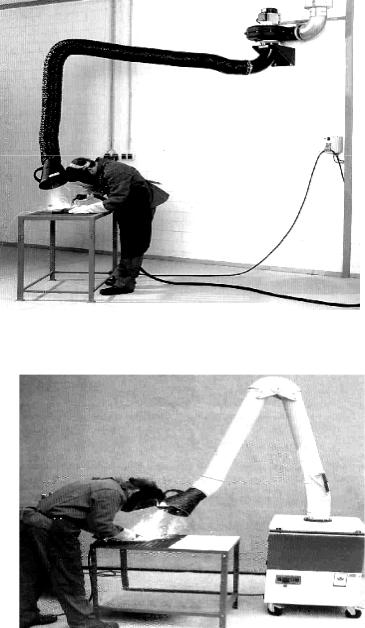

Рис. 24 . Вытяжной рукав диаметром 150мм.
Рис. 25 . Механический фильтр с вытяжными рукавами
37
Источник питания . Средства защиты:
-Брезентовый костюм и рукавицы краги,
-Щиток или шлём с набором светофильтров.
Светофильтры выбираются в зависимости от силы сварочного тока: Э1 при 75 А, Э2 при 200 А, Э3 при 400 А, Э4 при токе свыше 400 А.
В последнее время все большее применение находят щитки и маски типа «Хамилион».

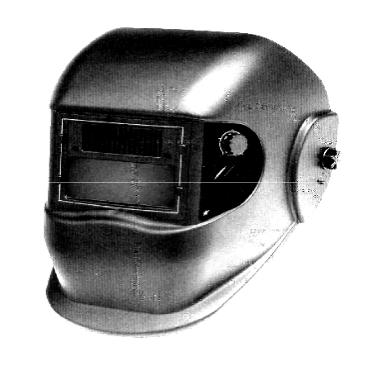

Рис. 26. Хамилион.
Набор инструмента и приспособлений.
2. Виды источников питания и требование к ним.
Источники питания промышленностью выпускаются переменного ( трансформаторы) и постоянного тока ( выпрямители и инверторы ) Трансформаторы надёжны в работе, дешёвы, но обладают низкими технологическими возможностями (неустойчивое горение дуги, не пригодность для сварки материалов с высокой теплопроводностью ( алюминий и его сплавы, медь и её сплавы ), а также высокоуглеродистых и высоколегированных сталей, чугунов и т.д. Сварочные трансформаторы понижающие. Напряжение с 380/220 В понижается до 60…80 В. Регулировка сварочного тока у них может быть ступенчатая, плавная или смешанная. Наиболее перспективная регулировка – шунтом.
Сварочный трансформатор состоит из магнитопровода, первичной и вторичной обмоток.
38

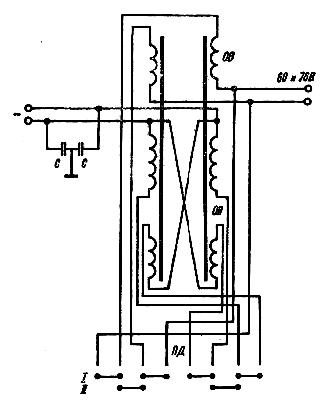

Рис. 27. Сварочный трансформатор.
Наиболее перспективными являются источники с инновационными технологиями: сварка с малым потреблением энергии, экономичная и быстрая сварка с глубоким проплавлением, контролируемая теплопередача при изменении длины дуги.
Источники постоянного тока пригодны для сварки любых свариваемых материалов на прямой или обратной полярности (прямая полярность когда на детали + , а на электроде --; обратная – наоборот ).
Наиболее перспективные инверторные источники ( обладают малыми размерами, позволяют вести сварку во всех пространственных положениях ). В отличии от выпрямителей, у которых капельный перенос металла в сварочную ванну, перенос металла у инверторов – струйный.
39

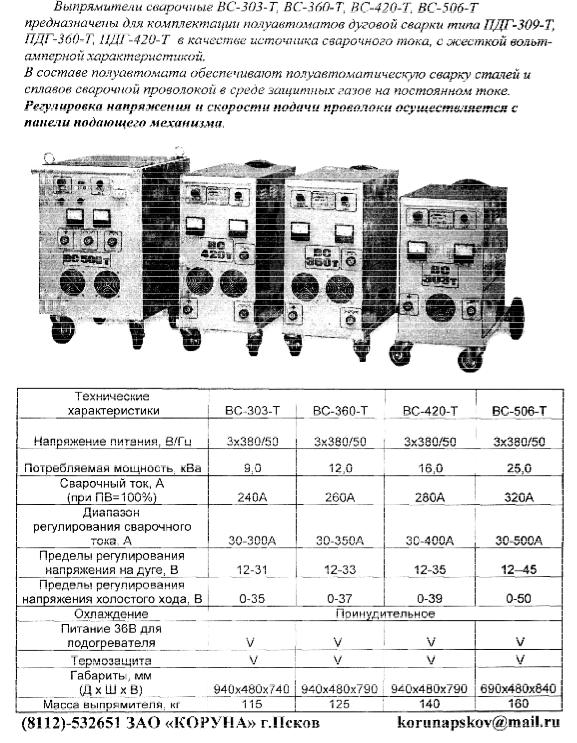

Рис. 28. Тиристорные выпрямители с плавной регулировкой напряжения.
