ФТ - безраскосные треугольные для покрытий со скатной кровлей.

2.Подстропильные фермы подразделяют на типы:

ФПС - для покрытий со скатной кровлей;

ФПМ - для покрытий с малоуклонной кровлей;

ФПН - то же, с предварительно напряженными стойками ферм;

ФП - для покрытий из плит длиной на пролет.

Фермы длиной 8960 мм и более изготовляют предварительно напряженными, а длиной 5960 мм - с ненапрягаемой арматурой. Фермы длиной 8960 мм допускается изготовлять с ненапрягаемой арматурой.

Характеристики Фермы должны удовлетворять требованиям ГОСТ 13015.0:

по показателям фактической прочности бетона (передаточной, отпускной и в проектном возрасте);

по морозостойкости бетона, а для ферм, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - также по водонепроницаемости бетона;

по средней плотности легкого бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по толщине защитного слоя бетона до арматуры;

по защите от коррозии.

Рама железобетонная

Рама - железобетонная конструкция, состоящая из колонн жестко закрепленных в фундаментах и балок.

Рама – это пространственная либо жесткая стержневая система, в которой элементы (ригели, стойки) жестко между собой соединяются. Соединяться элементы могут во всех либо в некоторых узлах. Деревянные, железобетонные и металлические рамы служат несущими конструкциями эстакад, мостов, зданий, иных сооружений, а также они могут являться несущими элементами установок либо машин.

Оболочки перекрытия.

Перекрытие-оболочка — строительная конструкция перекрытий зданий и сооружений. В архитектурной практике используются выпуклые, висячие, сетчатые и мембранные оболочки из железобетона, металлов, древесины, полимерных, тканых и композиционных материалов.

Оболочки со сферической поверхностью могут собираться из плоских квадратных плит. Скорлупа оболочки в этом случае приобретает форму многогранника с ромбическими гранями, вписанного в сферическую поверхность. Квадраты плит дополняются до ромбов за счет небольших изменений в ширине швов.

Плиты с диагональными ребрами высотой 0,2 м подразделяются на рядовые, угловые и крайние. Угловые и крайние плиты по контуру оболочки снабжены усиленными контурными ребрами.

Бортовые элементы в виде сегментных ферм состоят из верхнего пояса, образованного контурными ребрами плит, нижнего пояса — затяжки из пучков высокопрочной арматуры в железобетонной обойме — и раскосов.

Сборка оболочки производится на стальных кружалах, перемещаемых в собранном виде из пролета в пролет. При монтаже плиты устанавливаются на кружала в проектное положение и соединяются между собой путем сварки выпусков арматуры и замоноличивания швов.

Контурные ребра связываются петлевыми стыками. Нижняя часть фермы собирается на монтажной площадке, подводится под оболочку и соединяется с верхним поясом путем замоноличивания петлевых выпусков в пазах контурных ребер.

Бортовые фермы смежных оболочек объединяются общей затяжкой.

8.Стены из крупныхпанелей.

Всовременном строительстве наиболее индустриальны стены из крупных панелей.

Взависимости от разных признаков стеновые панели подразделяют на отдельные виды: по месту положения в стене на рядовые, простеночные, перемычечные, парапетные, карнизные и цокольные; по расположению в плане — на рядовые и угловые; по теплотехническим свойствам — на утепленные, применяемые в отапливаемых зданиях, и неутепленные для неотапливаемых зданий; по разрезке — на полосовые, одно-

идвухмодульные; породу материалов — на железобетонные, металлические и асбестоцементные.

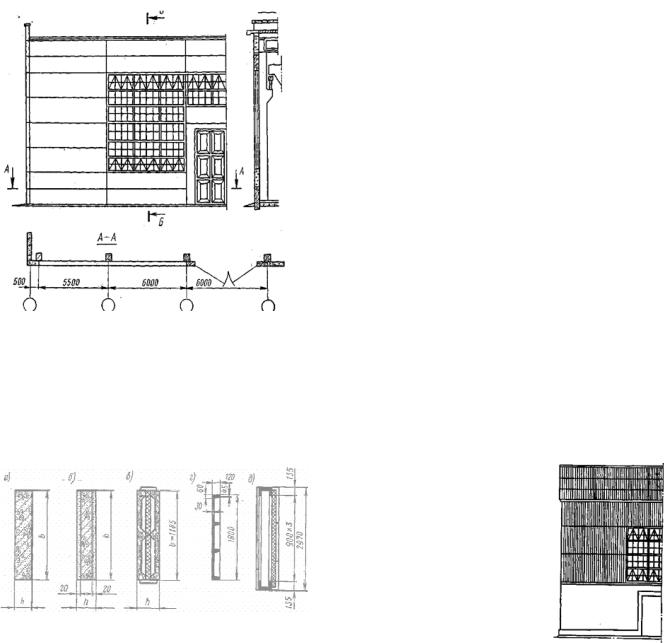

Рис. 1. Фрагмент фасада и разрез стены из крупных панелей

Наибольшее применение в современных промышленных зданиях имеют навесные панели.

Железобетонные панели изготовляют как утепленными, так и неутепленными. Утепленные панели применяют для устройства стен одно- и многоэтажных отапливаемых каркасных зданий с шагом пристенных колонн б и 12 м. Эти стеновые панели изготовляют следующих видов: сплошные—из ячеистых или легких бетонов, трехслойные— из двух железобетонных плит, со слоем минераловатного утеплителя. Сплошные панели из ячеистых бетонов выполняют однослойными. Толщина панелей 200, 240 и 300 мм. Панели толщиной 200 и 240 мм применяют только для навесных стен с ленточными проемами, а толщиной 300 мм —для самонесущих стен. Панели из ячеистых бетонов, как и все виды других утепленных панелей, имеют номинальную высоту 1,2 и 1,8 м.

Рис. 2. Стеновые панели: а — из ячеистых бетонов; б — из легких бетонов; в — из тяжелых бетонов (трехслойная); г — железобетонная ребристая для неотапливаемых зданий; д — металлическая с утеплителем

Неутепленные панели применяют для устройства стен неотапливаемых каркасных промышленных зданий с шагом пристенных колонн 6 и 12 м. Панели изготовляют в виде ребристых железобетонных плит длиной 6 и 12 м, высотой 1,2 и 1,8 м. Панели длиной 6 м имеют сетку ребер одинаковой высоты —120 мм и полку между ребрами толщиной 30 мм. При ширине 1,2 и 1>8 м такие панели различаются количеством продольных ребер.

Панели длиной 12 м имеют по контуру ребра высотой 300 мм и пять промежуточных поперечных ребер меньшей высоты. Полка панели между ребрами имеет толщину 30 мм. Такие панели изготовляют с предварительным напряжением продольных ребер, а поперечные ребра и полку панели армируют плоскими сварными каркасами и сетками. Панели длиной 6 м полностью армируют плоскими сварными каркасами и сетками.

Неутепленные панели применяют только в ненесущих стенах с ленточными проемами. Железобетонные панели длиной в основном 6 м используют также для изготовления трехслойных утепленных панелей. Материал для их изготовления, армирование, заполнение швов между панелями при их монтаже в основном такие же, как и в утепленных трехслойных железобетонных панелях.

Панели из металлических листов.

Кроме железобетонных панелей для устройства стен каркасных промышленных зданий применяют также утепленные панели из металлических листов: алюминиевых или стальных.

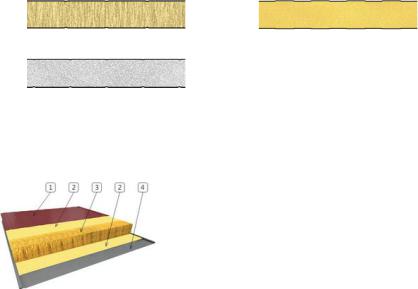

Металлические утепленные панели имеют различную конструкцию. Например, часто применяют панели из алюминиевых листов с утеплителем из пенопласта. Алюминиевые листы соединяют с утепляющими слоями синтетическим клеем, а между собой — заклепками. Такие панели прочные, имеют малую плотность, хорошую теплоизоляцию красивый внешний вид, в качестве вертикальных ограждающих конструкций в промышленном строительстве применяют также стеновые панели из профилированных оцинкованных стальных листов с утеплителем L различных теплоизоляционных материалов: пенопласта, минераловатных плит и др.

Панели имеют разные размеры. Необходимая жесткость их обеспечивается внутренним каркасом из прокатных профилей, к которым крепятся обшивочные листы. Наружные листы панели крепят к каркасу самонарезающими болтами, а внутренне __ обычными оцинкованными.

Прочность панели определяют исходя из ее массы и ветровой нагрузки. Следовательно, их применяют для устройства ненесущих (навесных) стен каркасных промышленных зданий. Панели обладают рядом положительных свойств: небольшая толщина, малая масса, хорошая тепло- и звукоизоляция, красивый внешний вид. К недостаткам относят необходимость усиленной противокоррозионной защиты поверхности стальных листов.

Рис. 3. Фрагмент стены из волнистых асбестоцементных листов усиленного профиля

Панели из асбестоцементных листов.

Для устройства стен неотапливаемых каркасных промышленных зданий применяют также панели из асбестоцементных листов. Их изготовляют разных размеров и конструкции. Однако эти панели применяют для устройства ненесущих стен полнокаркасных зданий.

Асбестоцементные листы при устройстве стен каркасных зданий крепят к элементам фахверка (вспомогательного каркаса) при помощи специальных клямер (стальных полос), предупреждающих их деформацию от температурных изменений.
