Построение плечевого изделия и рукава с локтевой вытачкой

Методика построения плечевого изделия и рукава.

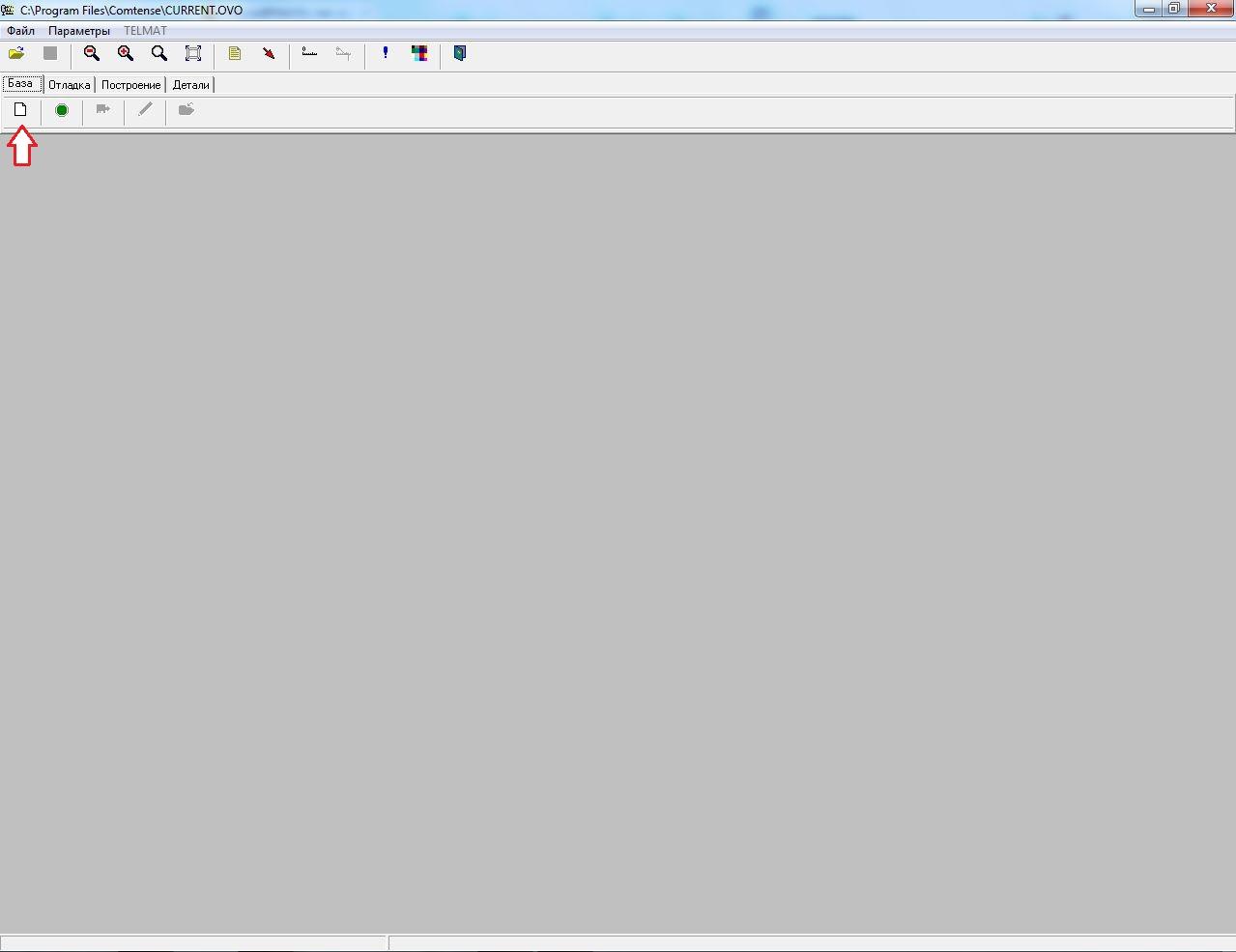

1.Создаем новый файл, нажатием кнопки.

2.Нажимаем кнопку «Построение»,затем кнопку «данные».

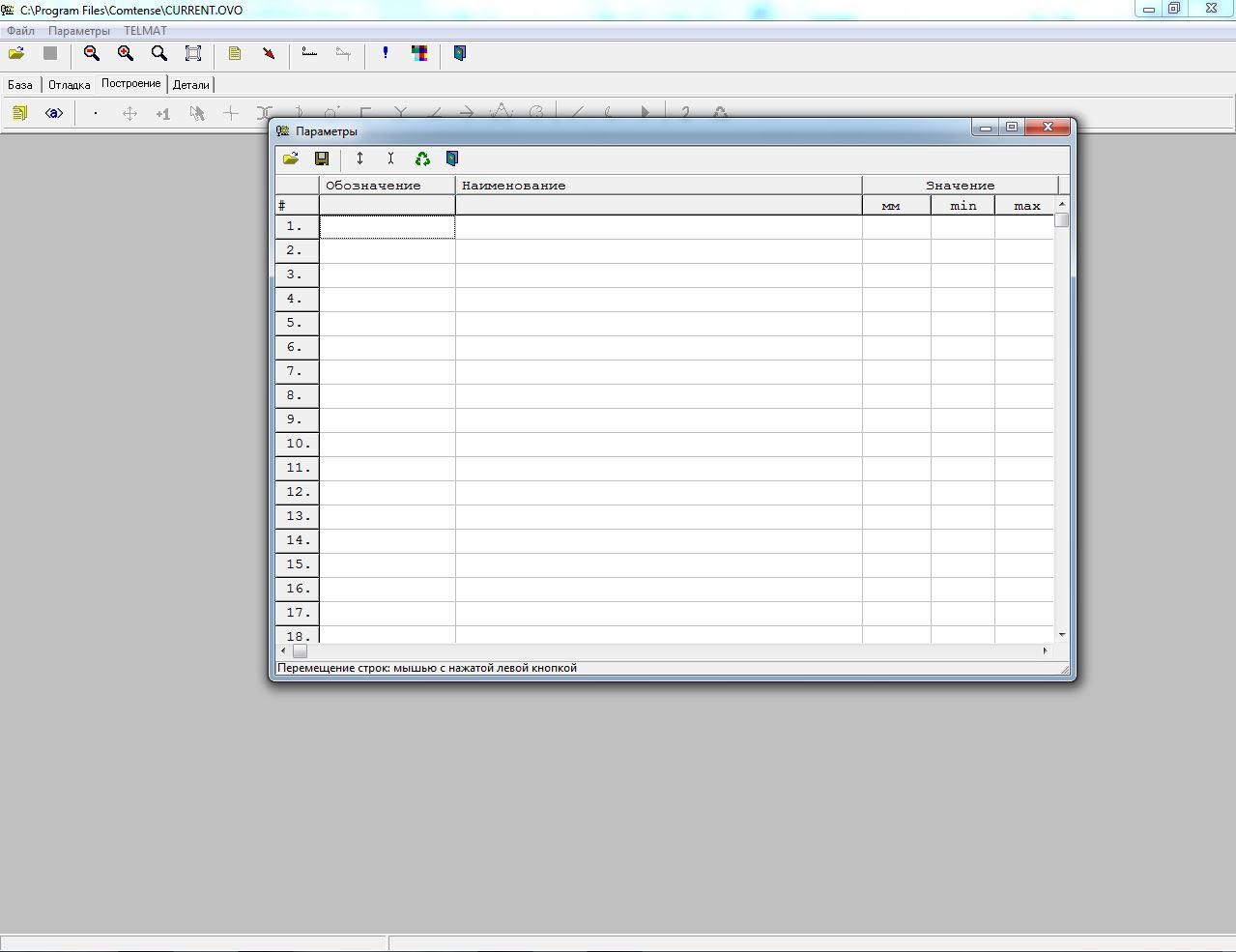

3.Вводим данные в таблицу, все значения вносятся в мм.

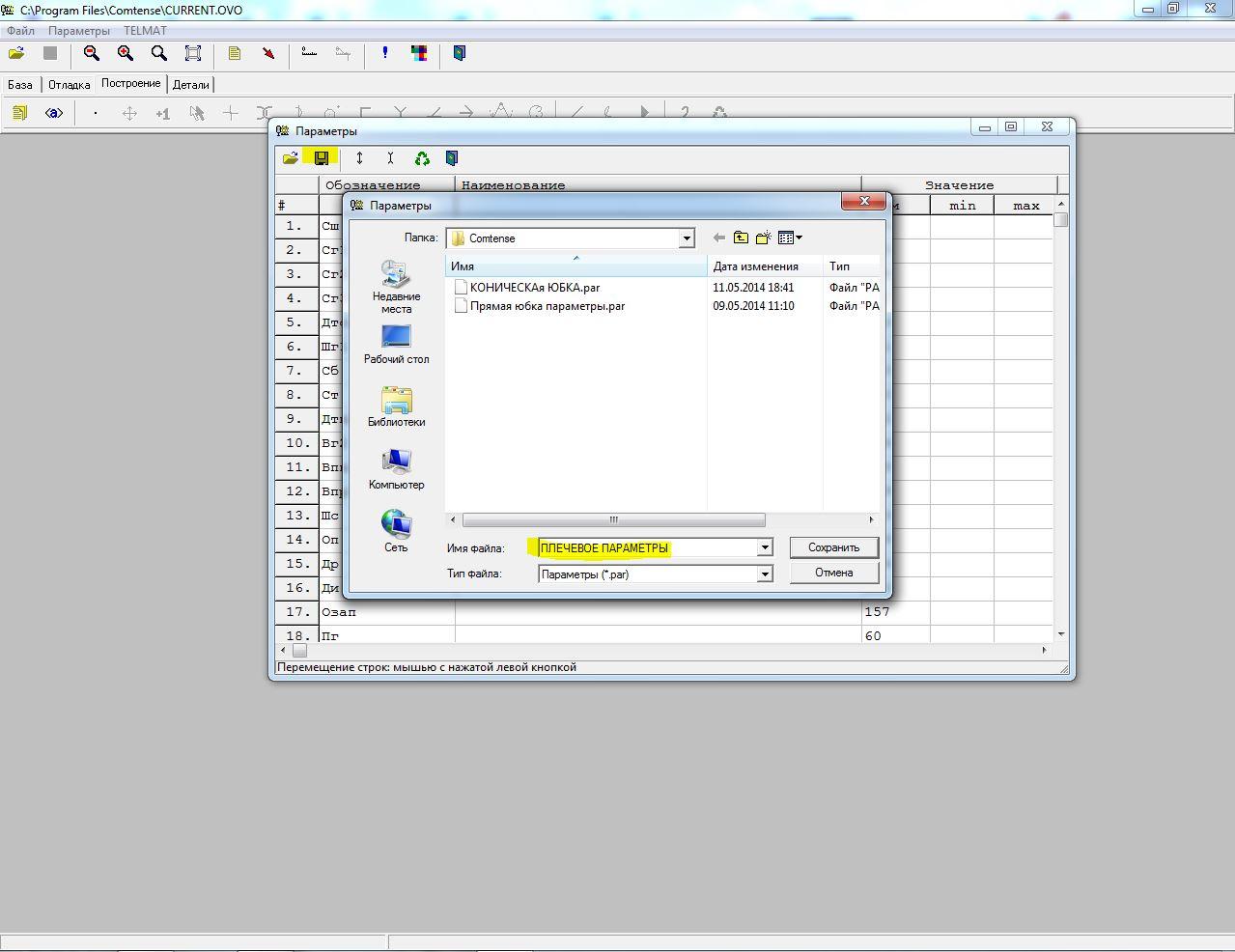

4.Сохраняем,внесенные данные.

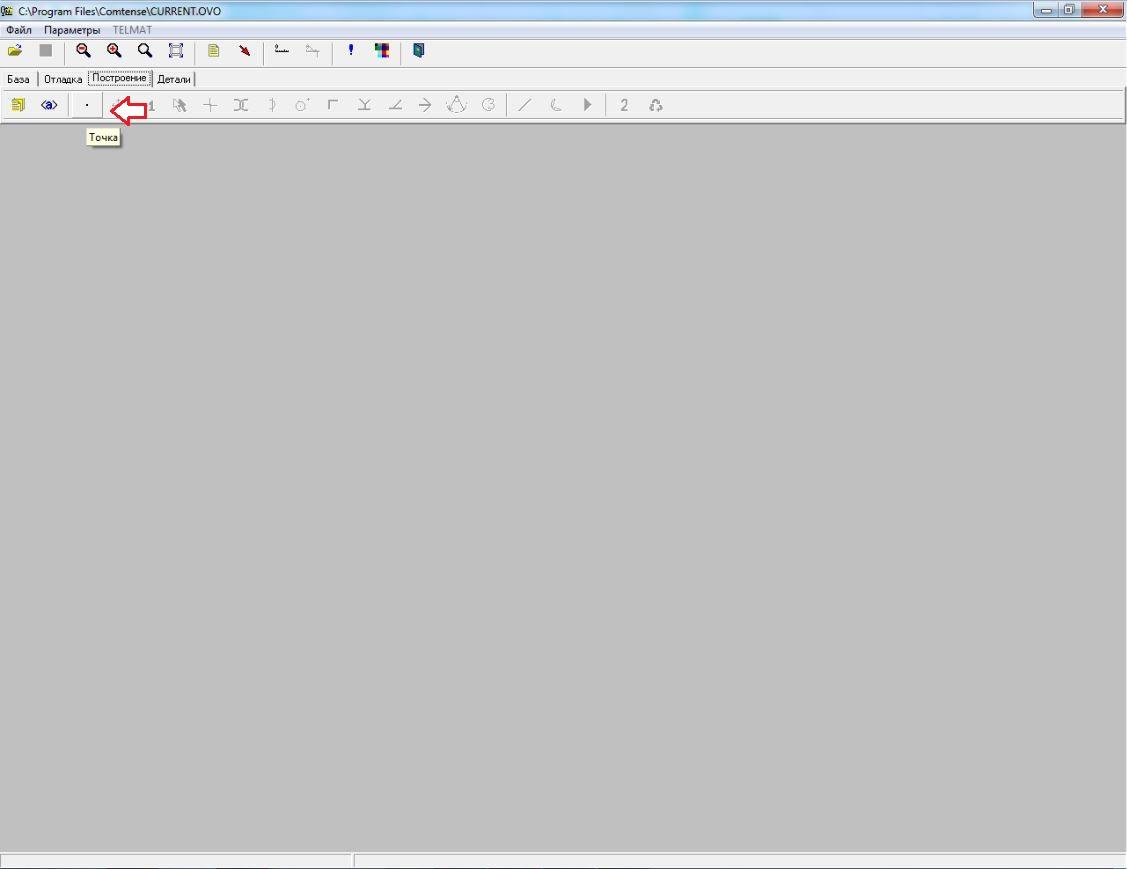

5.Создаем новую точку ,с помощью кнопки «точка»

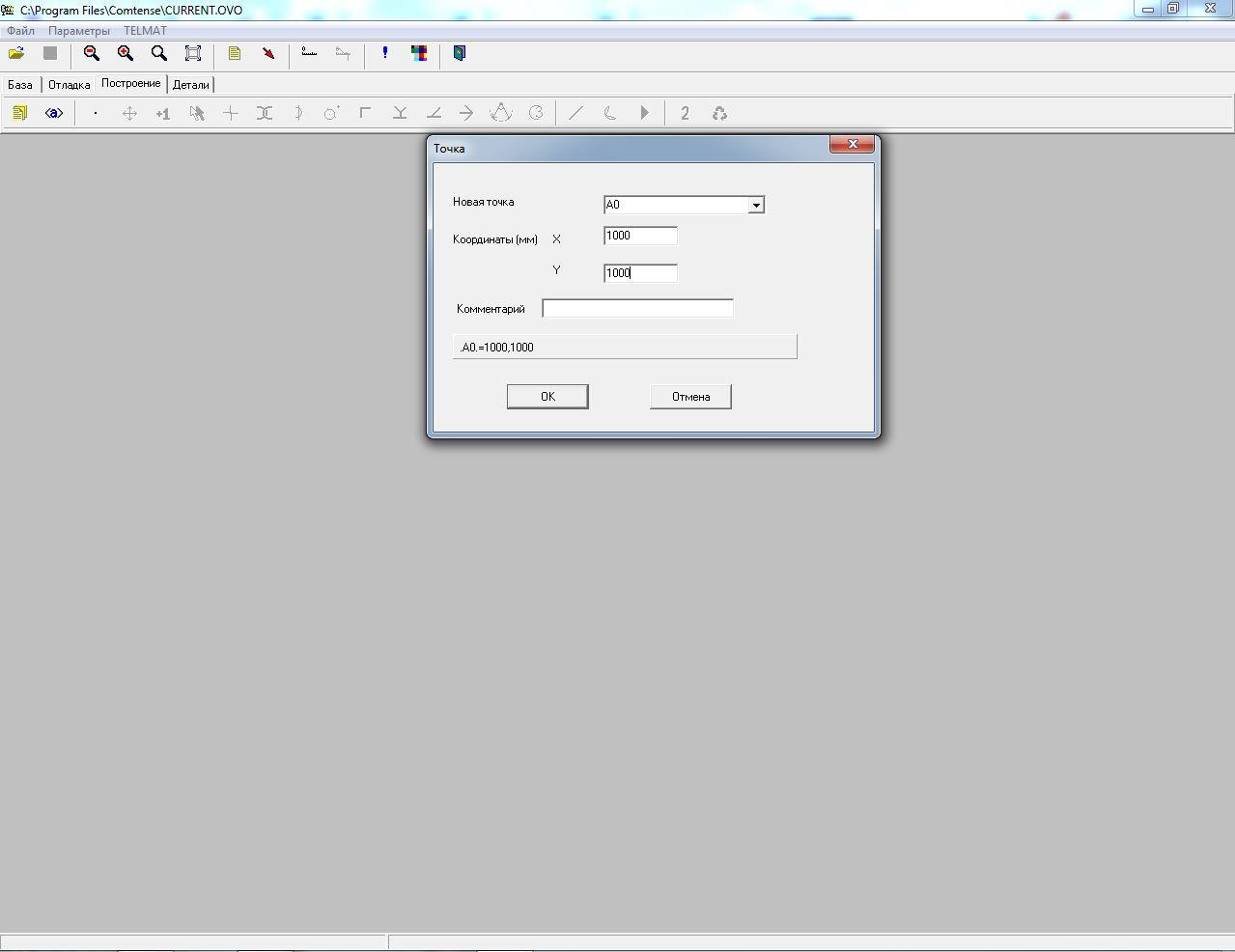

6.Вводим параметры X=1000,Y=1000,называем точку А0.

7.

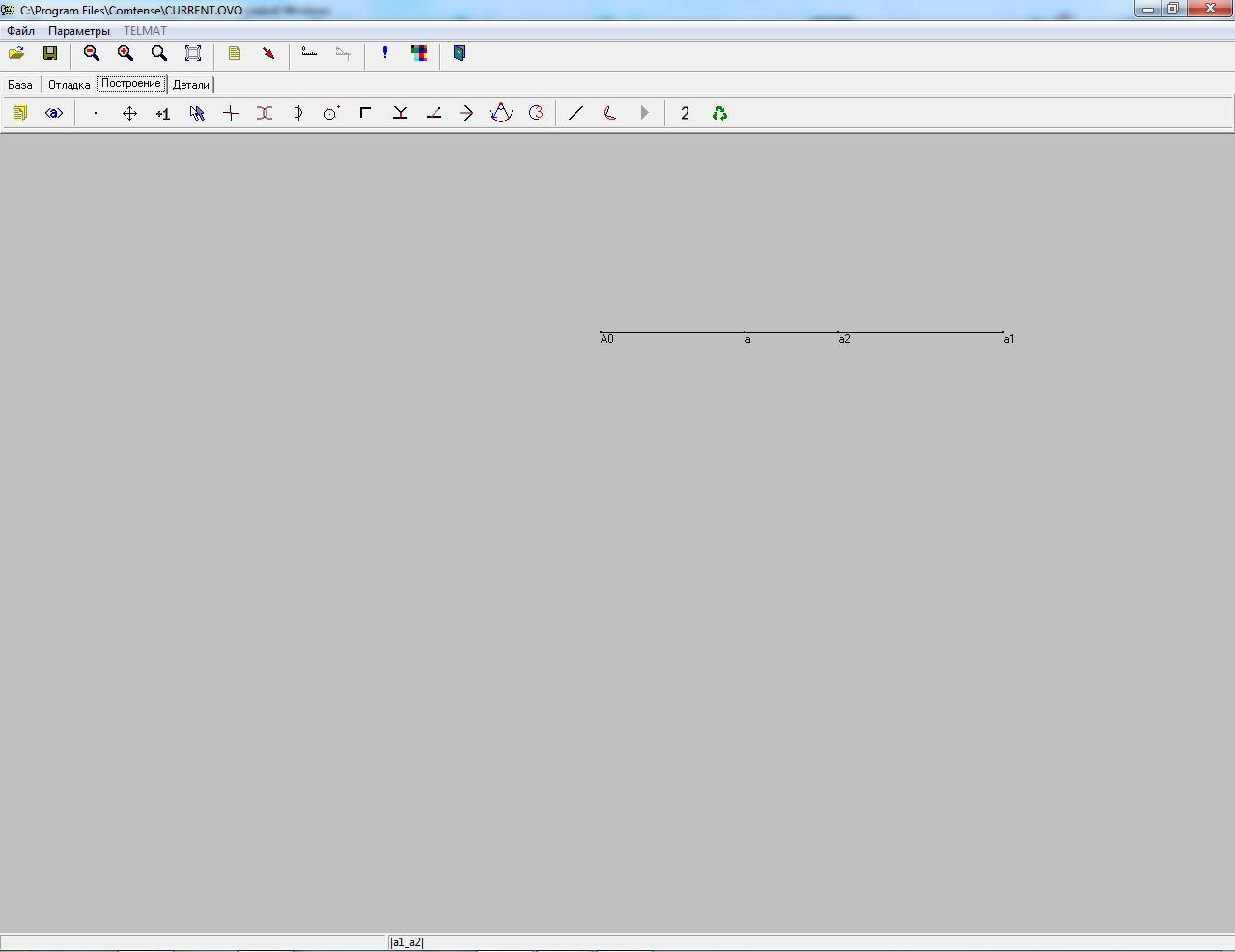

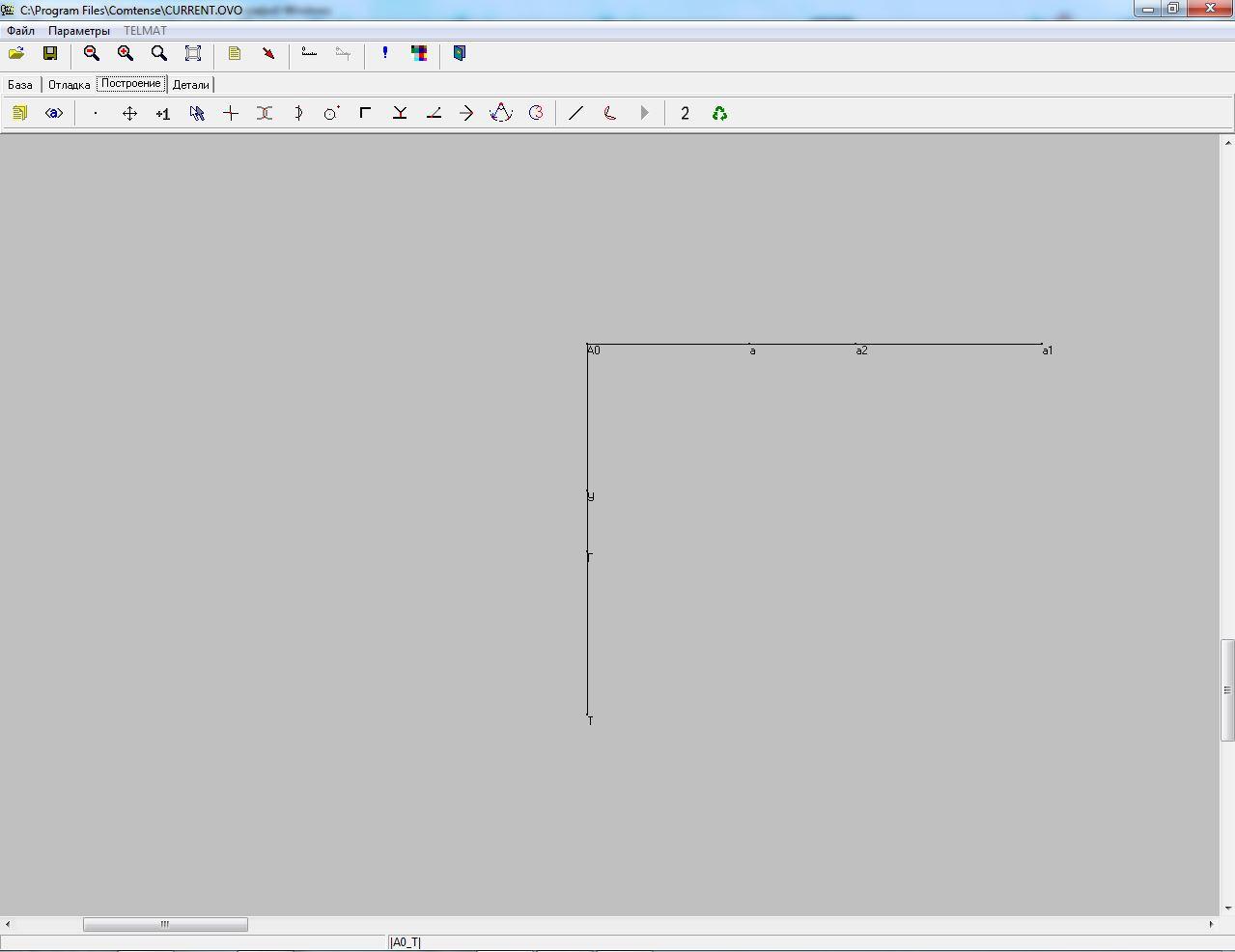

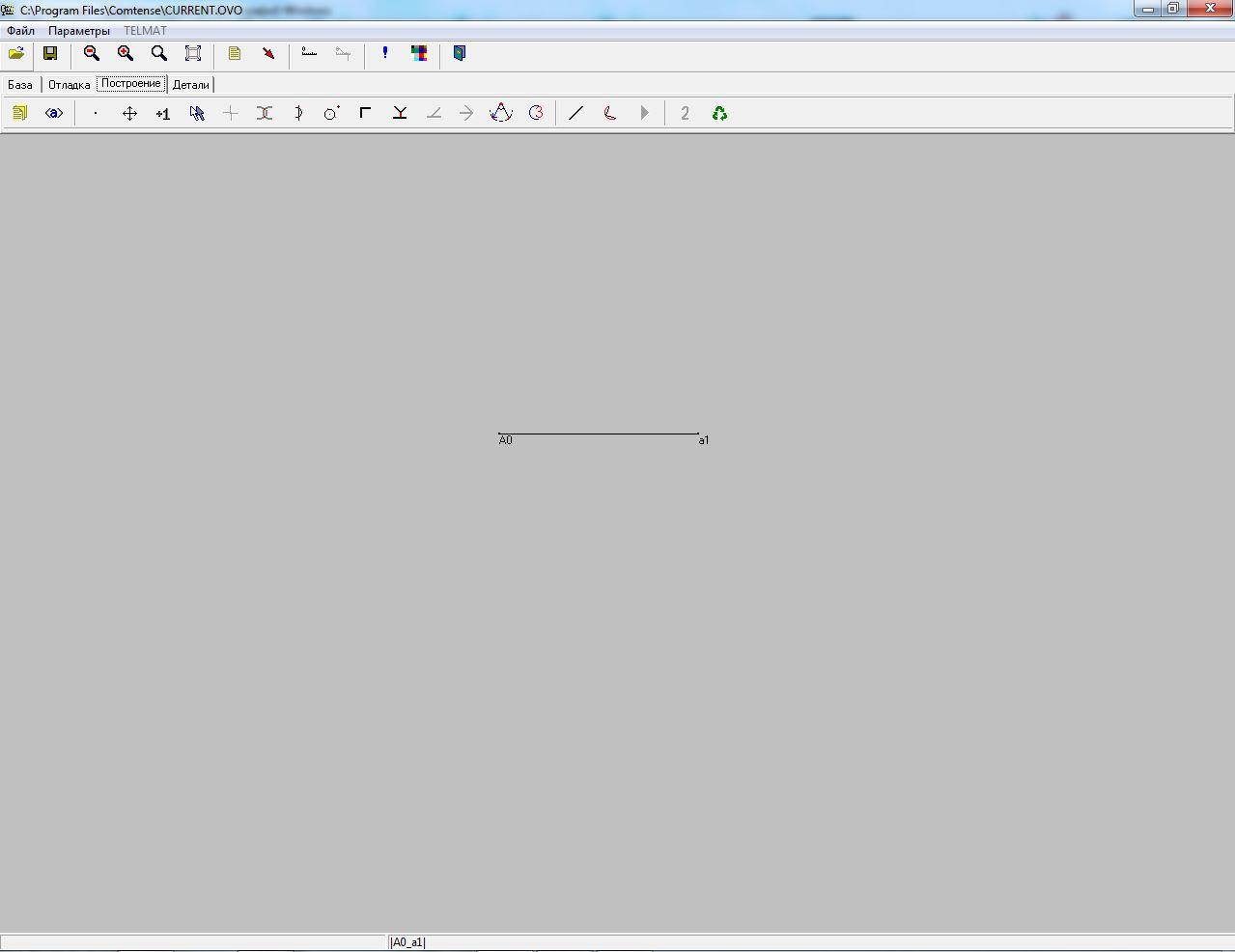

8.Ширина стенки изделия. Строим отрезок из точки А0,нажимаем кнопку «построить отрезок».

9.Новая точка а1,базовая точка А0,направление вправо, длина по формуле =Сг3+Пг,ставим галочку, соединить точки.

10.

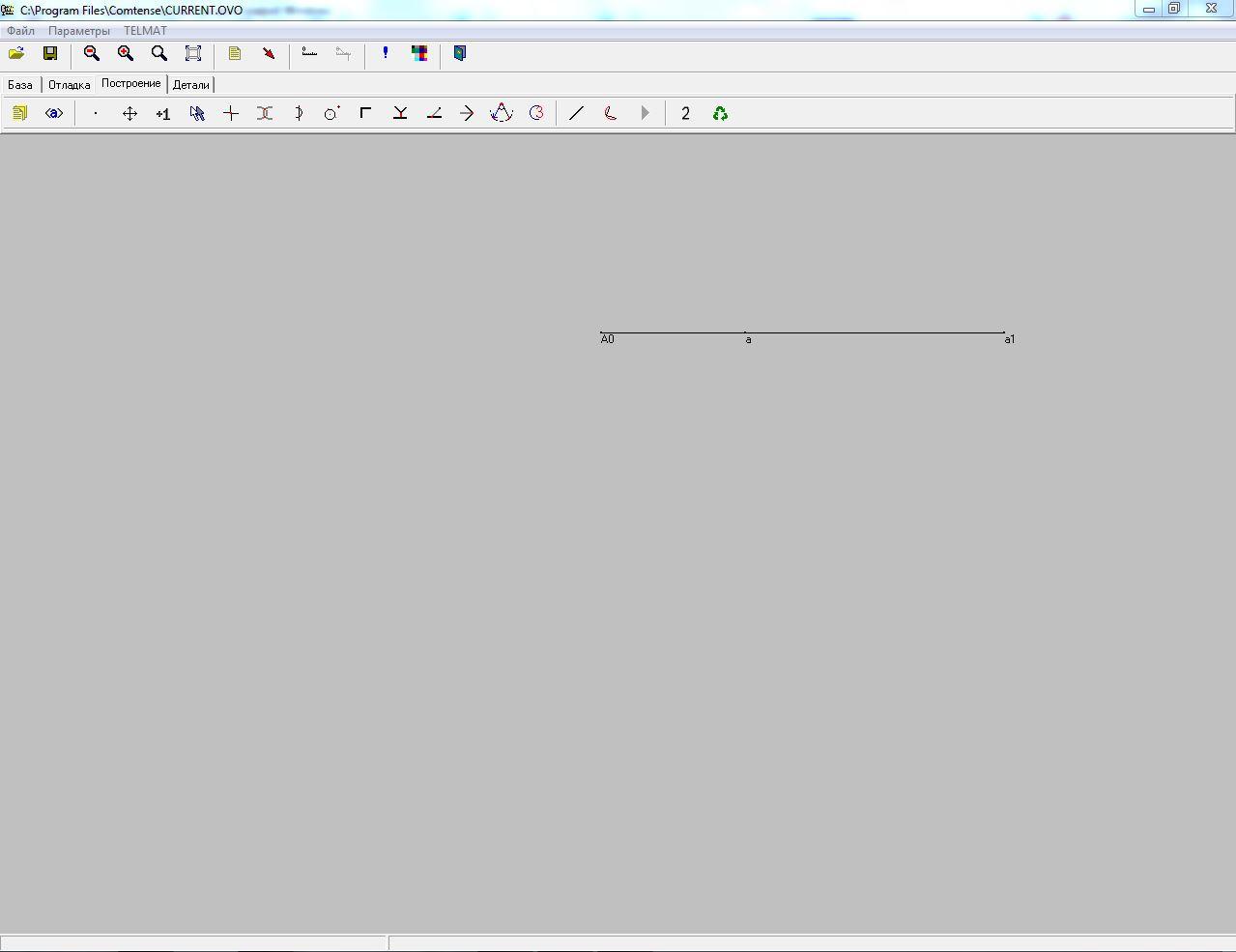

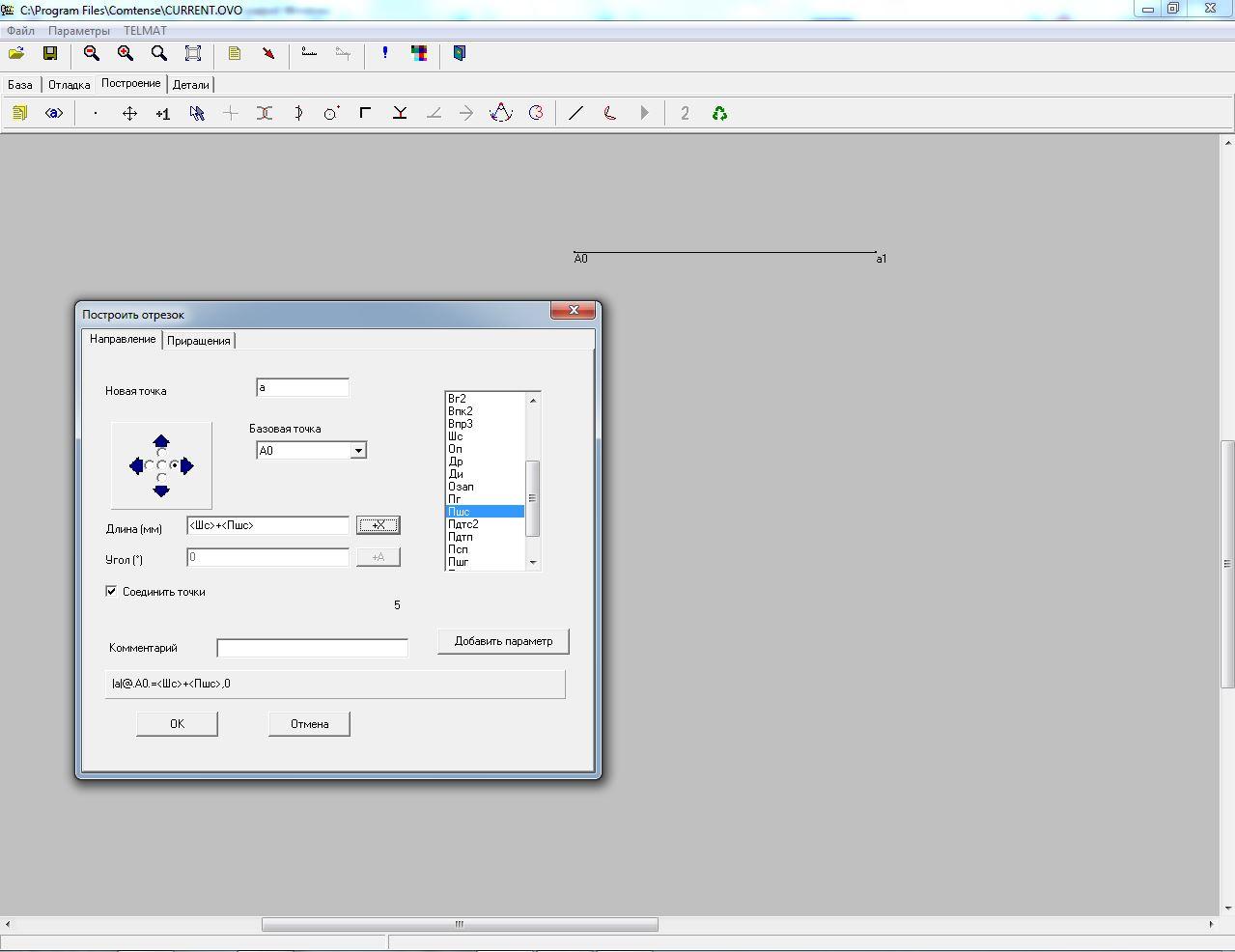

11.Ширина спинки.Строим следующий отрезок, Новая точка а, базовая точка А0,направление вправо, длина = Шс+Пшс.

12.

13.Ширина полочки. Новая точка а2,базоваяточка а1,направление влево,длина=Шг1+(Сг2-Сг1).

14.

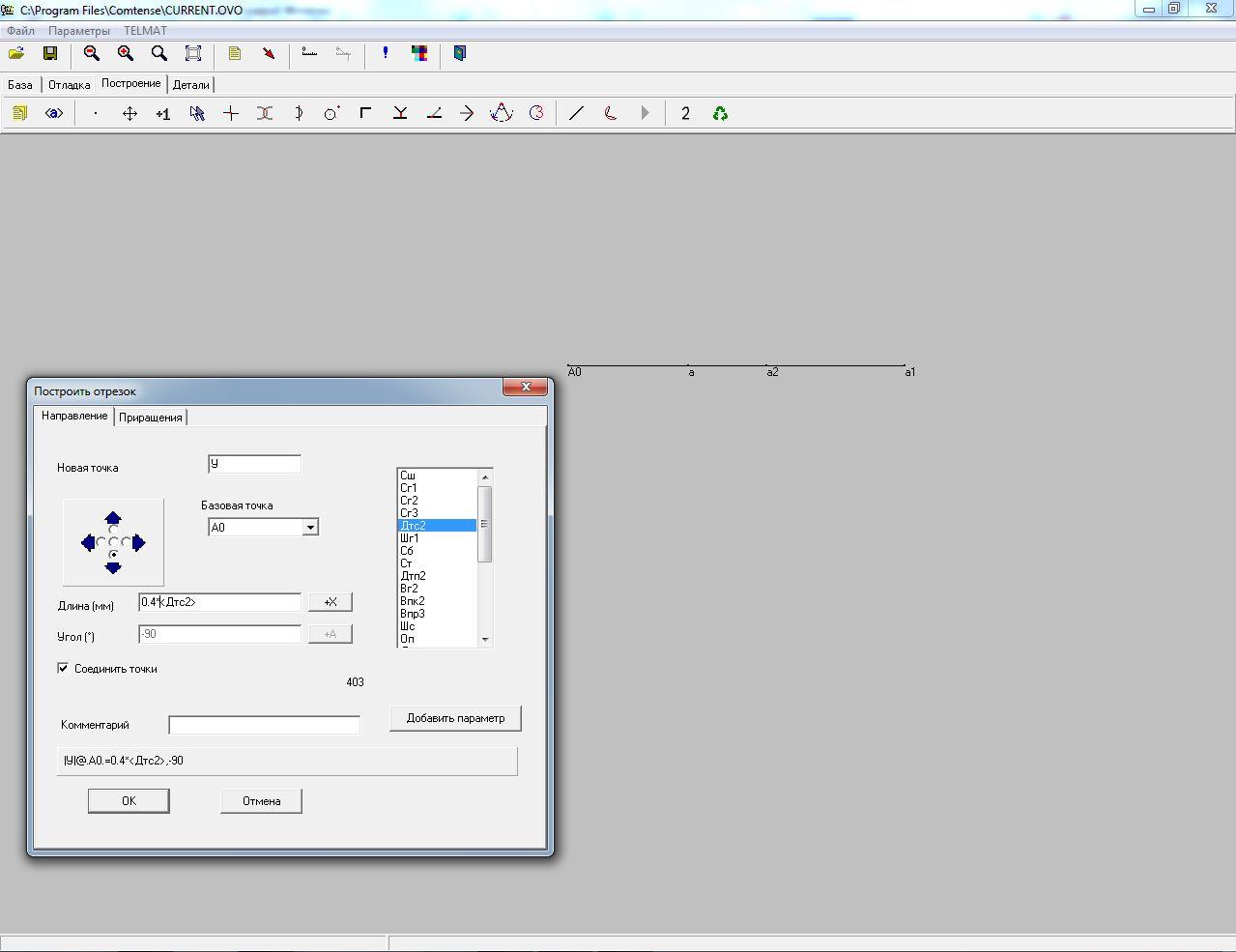

15.Уровень лопаток. Новая точка У, базовая точка А0,длина=0.4*Дтс2,направление вниз.

16.

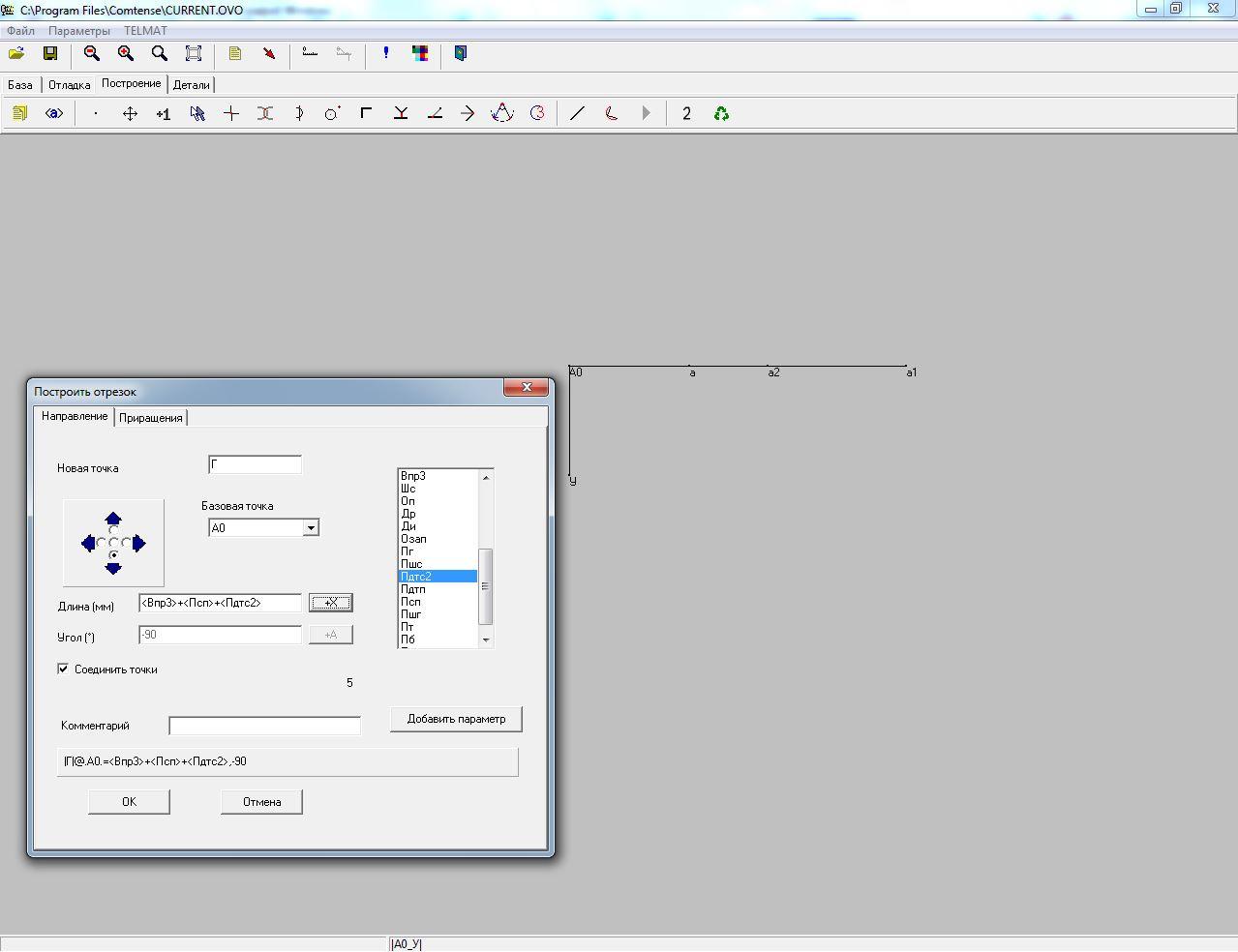

17.Уровень груди. Новая точка Г, базовая точка А0,длина=Впрз2+Псп+Пдтс,направление вниз.

18.

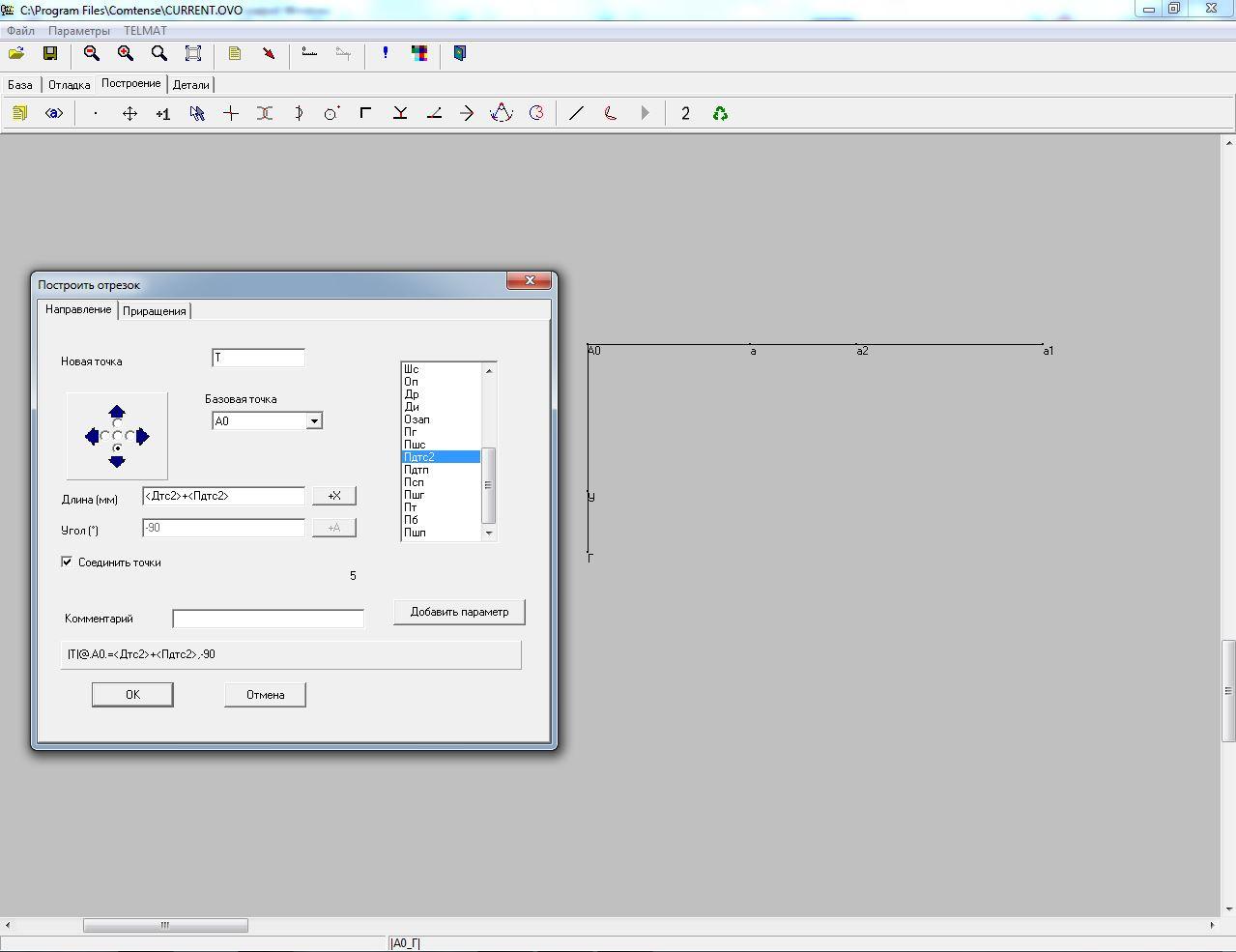

19.Уровень линии талии. Новая точка Т ,базовая точка А0,длина=Дтс2+Пдтс,направление вниз.

20.

21.Уровень линии бедер. Новая точка Б, базовая точка Т,длина=0.5*Дтс2-20,направление вниз.

22.

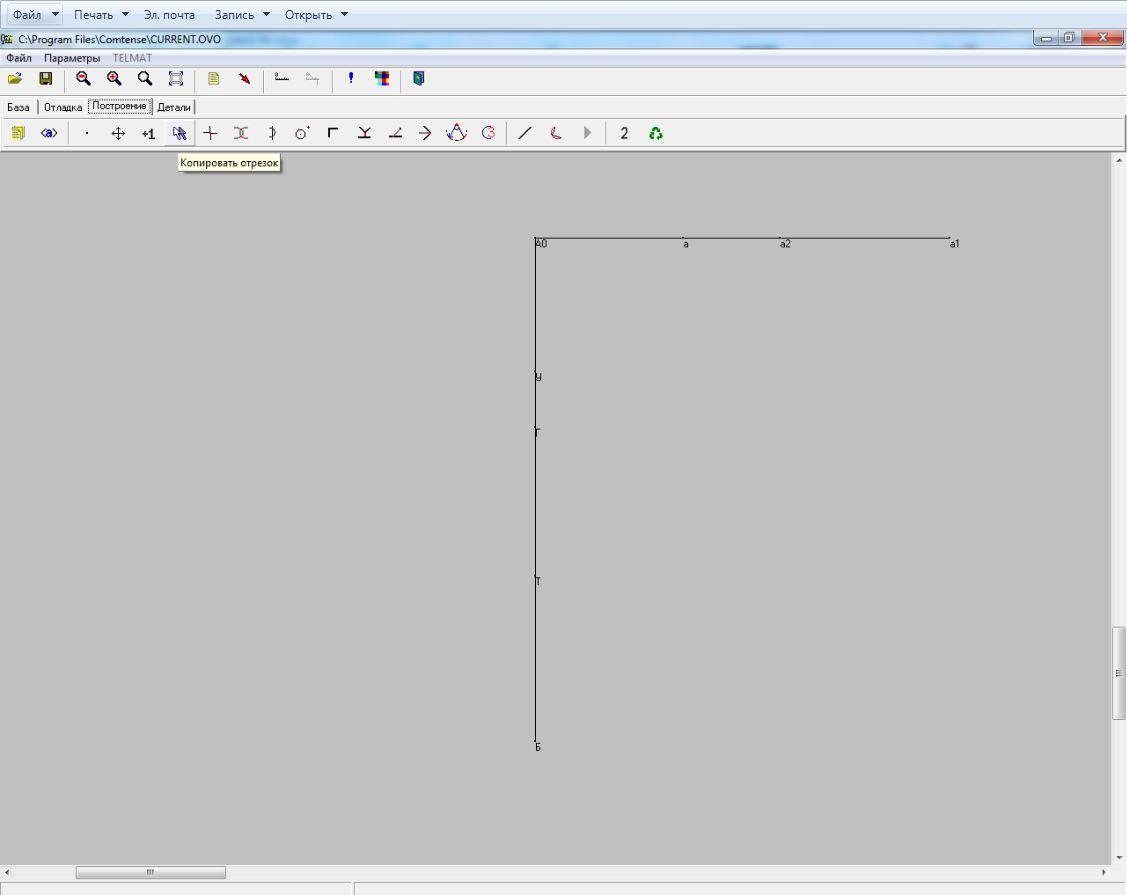

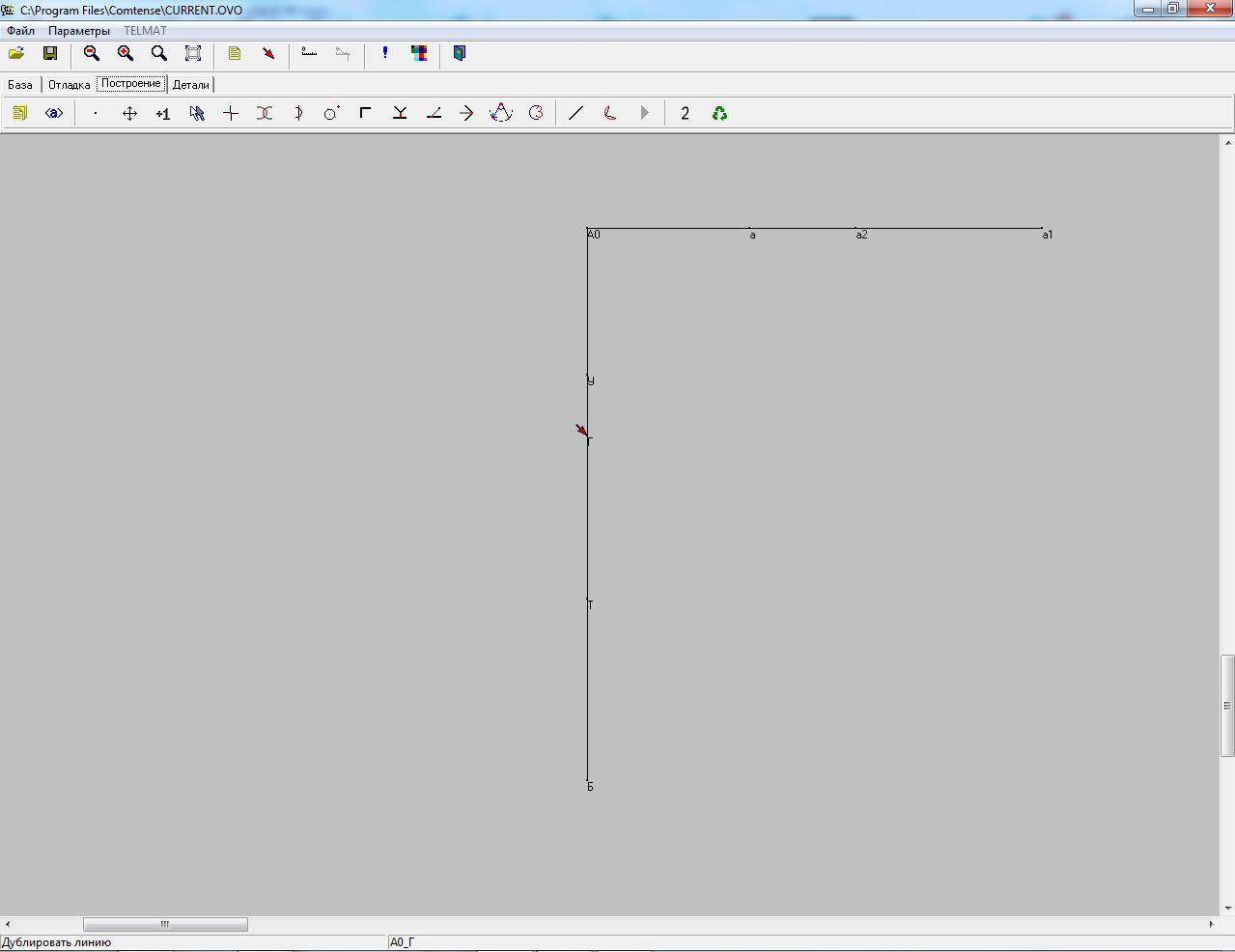

23.Строим сетку чертежа. Нажимаем кнопку «копировать отрезок» .

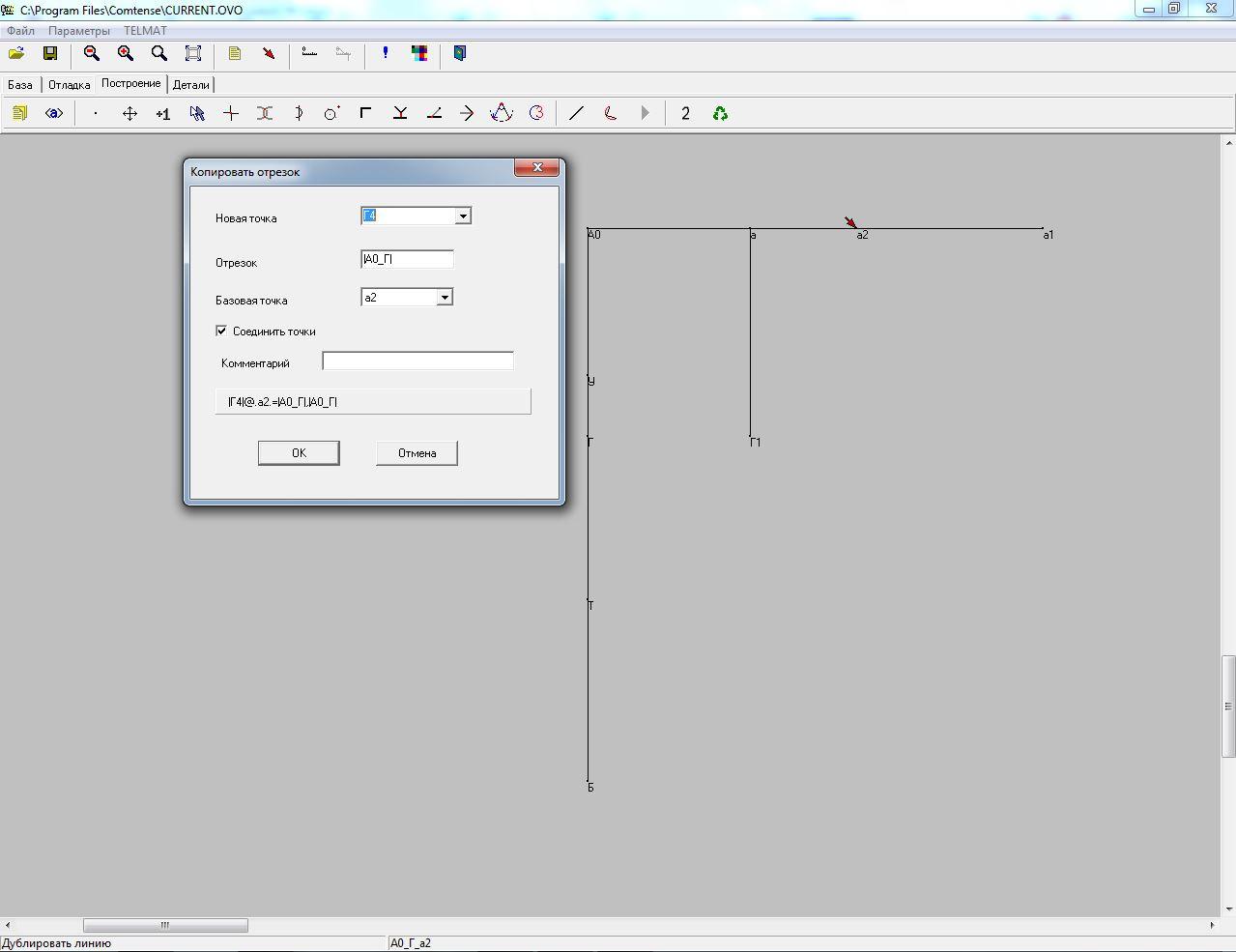

24.Выбираем отрезок А0_Г.Для этого нажимаем на точку А0.

25. Затем на точку Г.

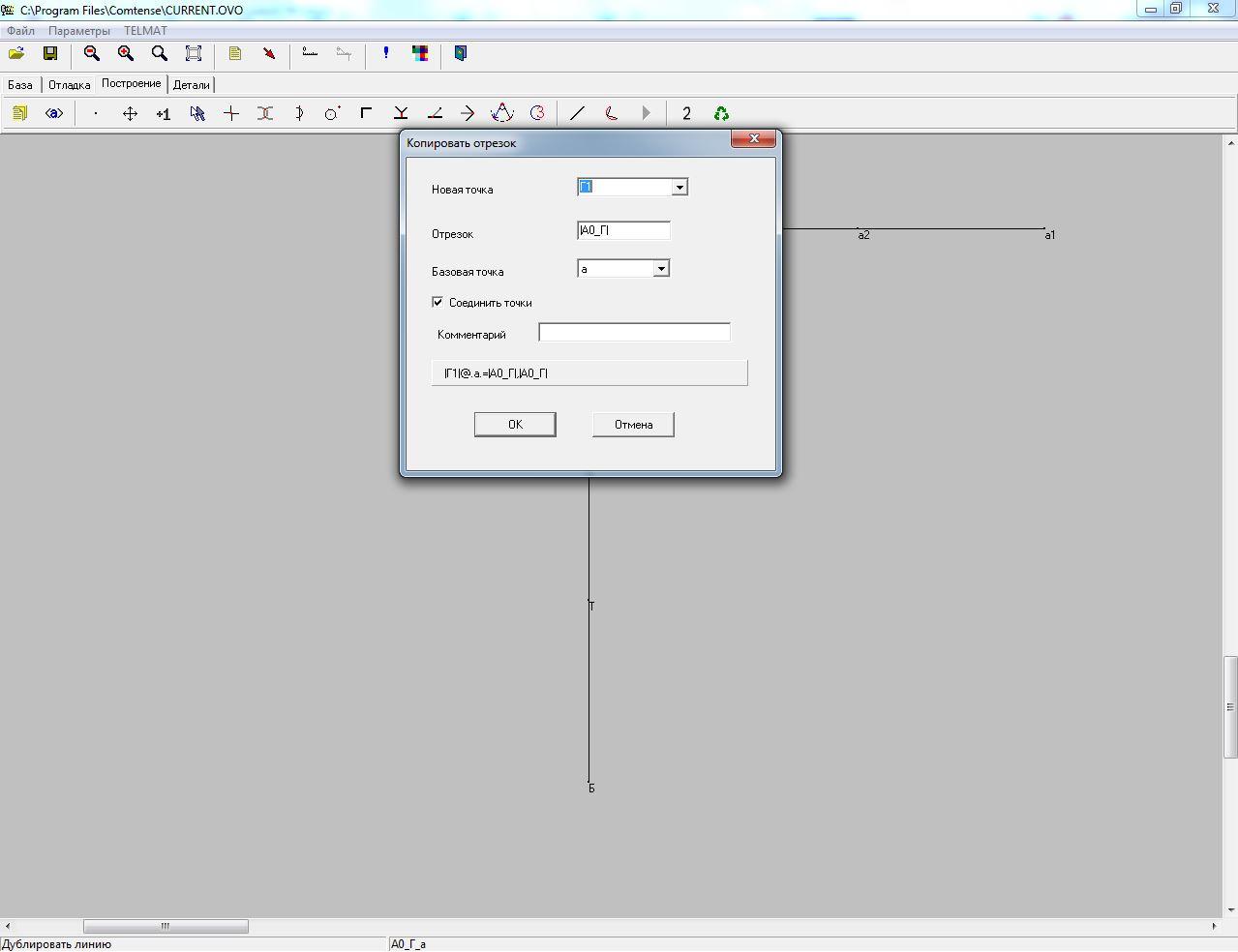

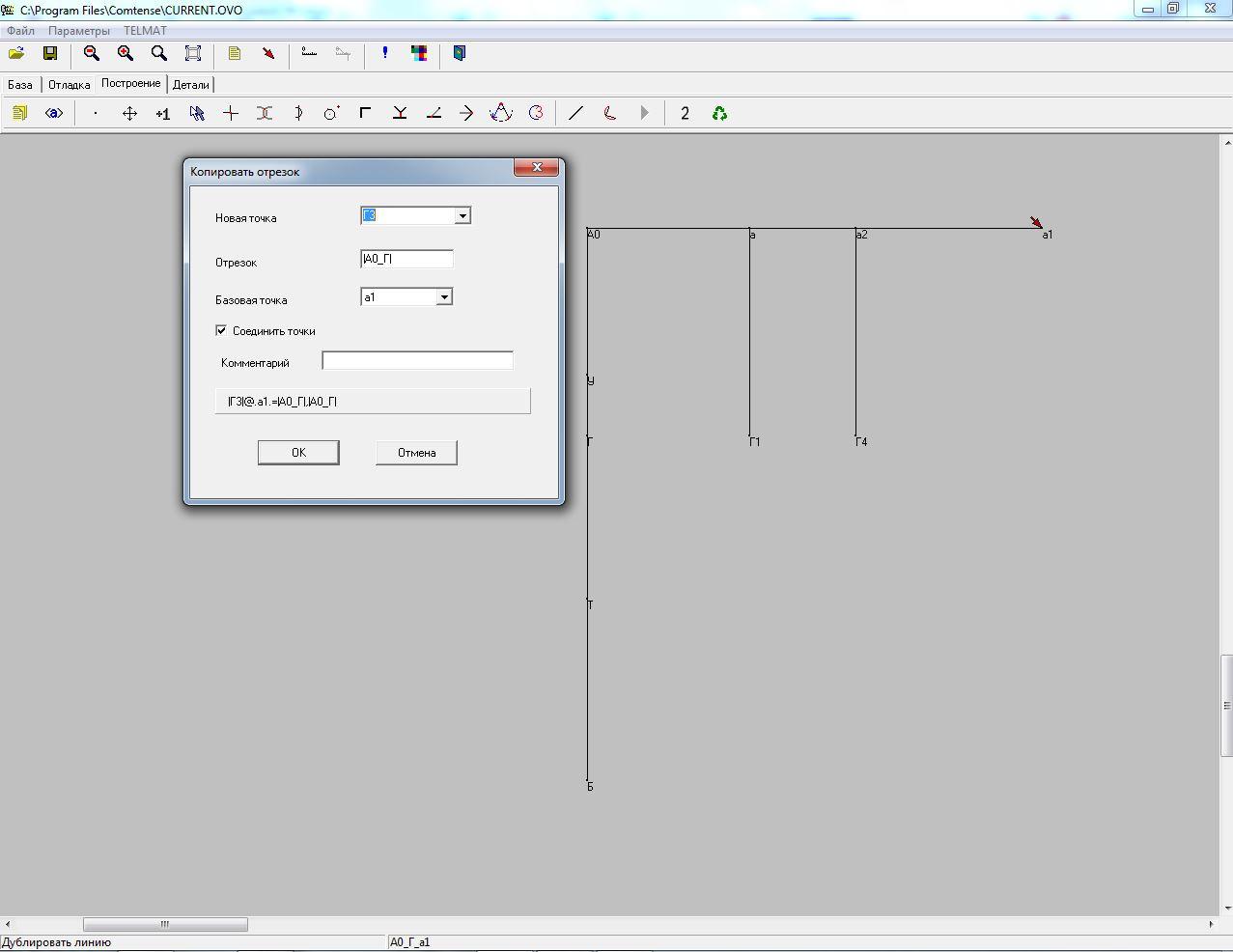

26.Далее нажимаем на точку а на сетке, появляется окно, называем новую точку Г1,ставим галочку соединить точки.

27.Аналогично откладываем отрезок А0_Г отточки а2,называем новую точку Г4.

28.Так же от точки а1,новая точка Г3.

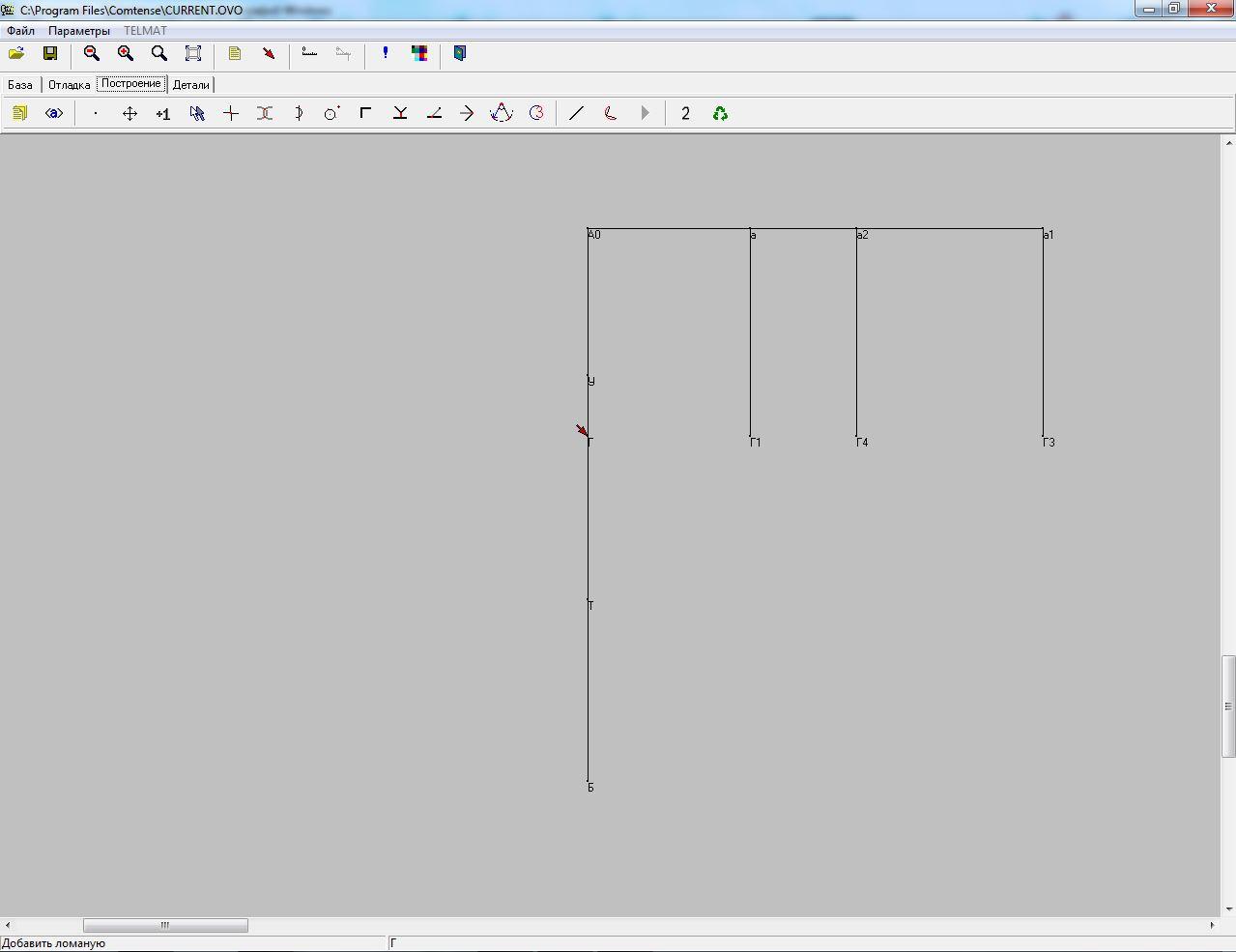

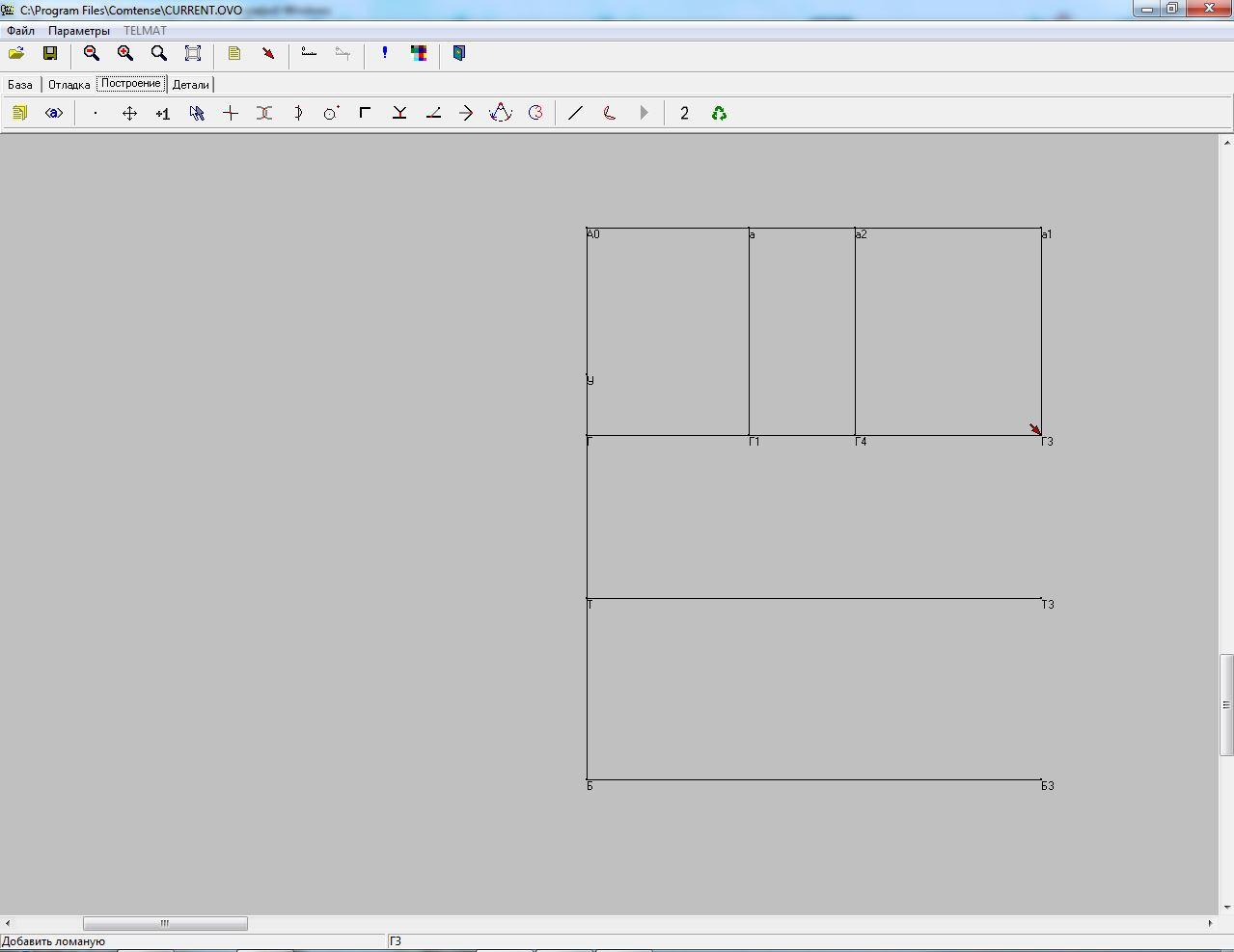

29.Далее нужно соединить точки Г-Г1-4-Г3,для этого нажимаем кнопку «ломанная»

30.Нажимае на точки Г,Г1,Г4,Г3.

31.

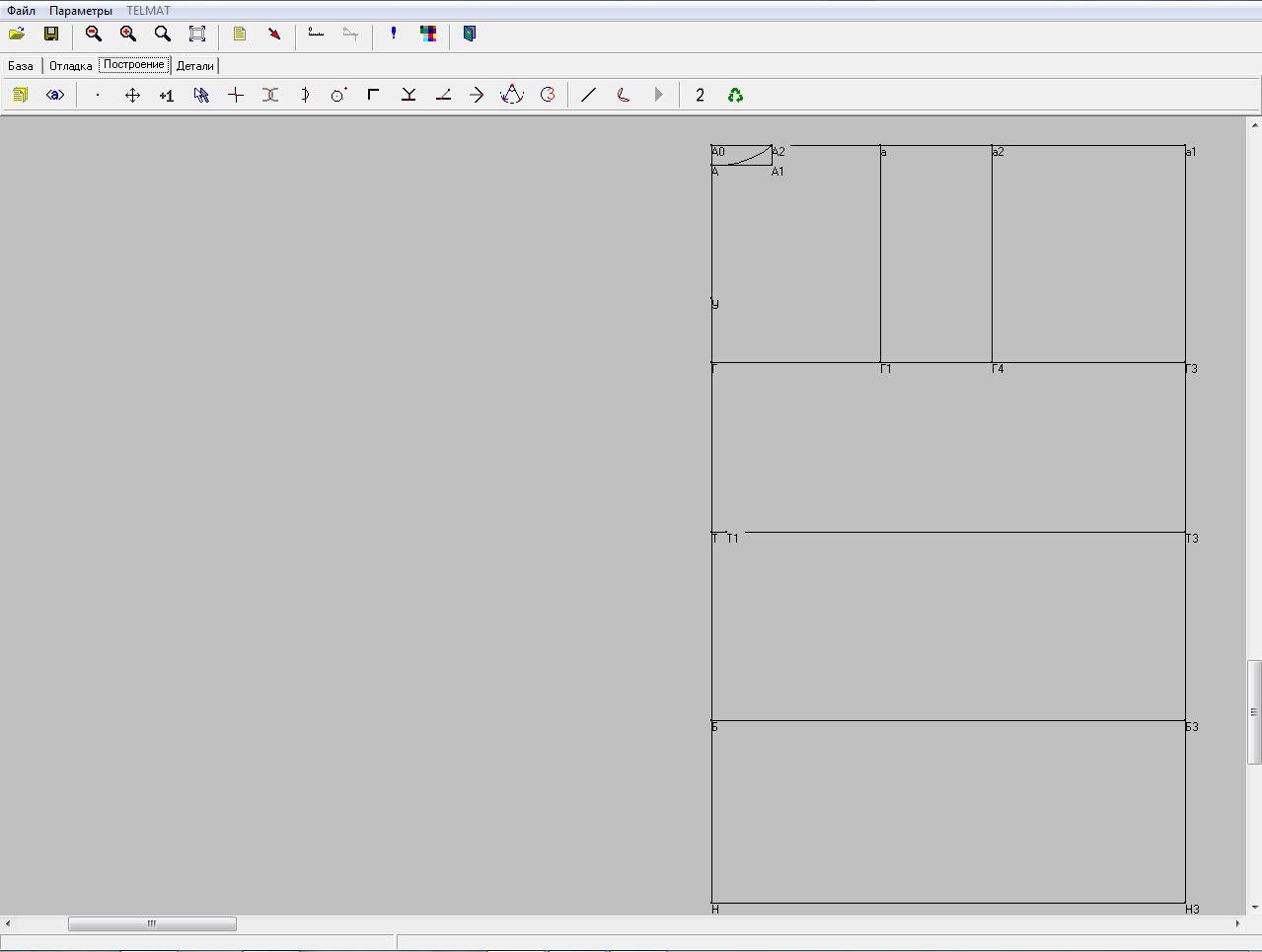

32.После того как отметили точки ,нажимаем кнопку «построить линию»

33.

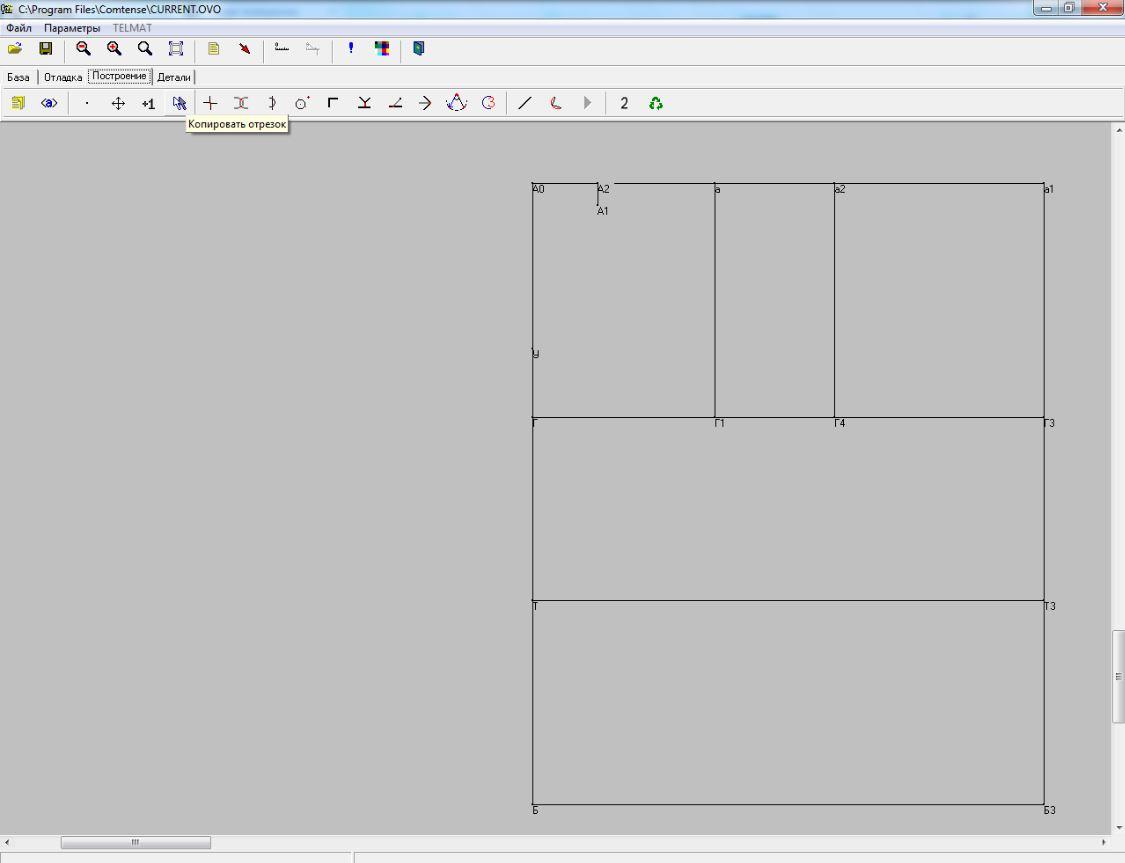

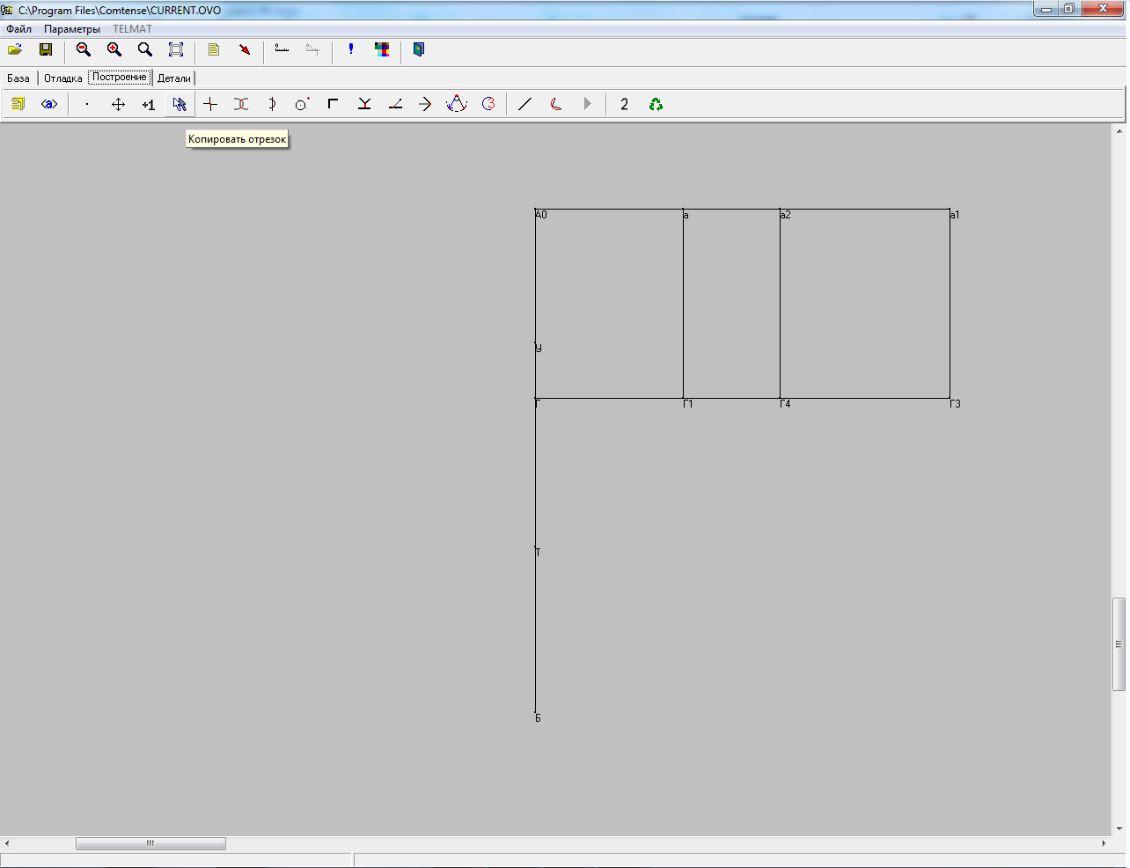

34.Теперь опять нажимаем кнопку «копировать отрезок»

35.Копируем отрезок Г_Г3.

36.

37.Из точки Т, получаем новую точку Т3.

38.

39.Из точки Б, новая точка Б3.

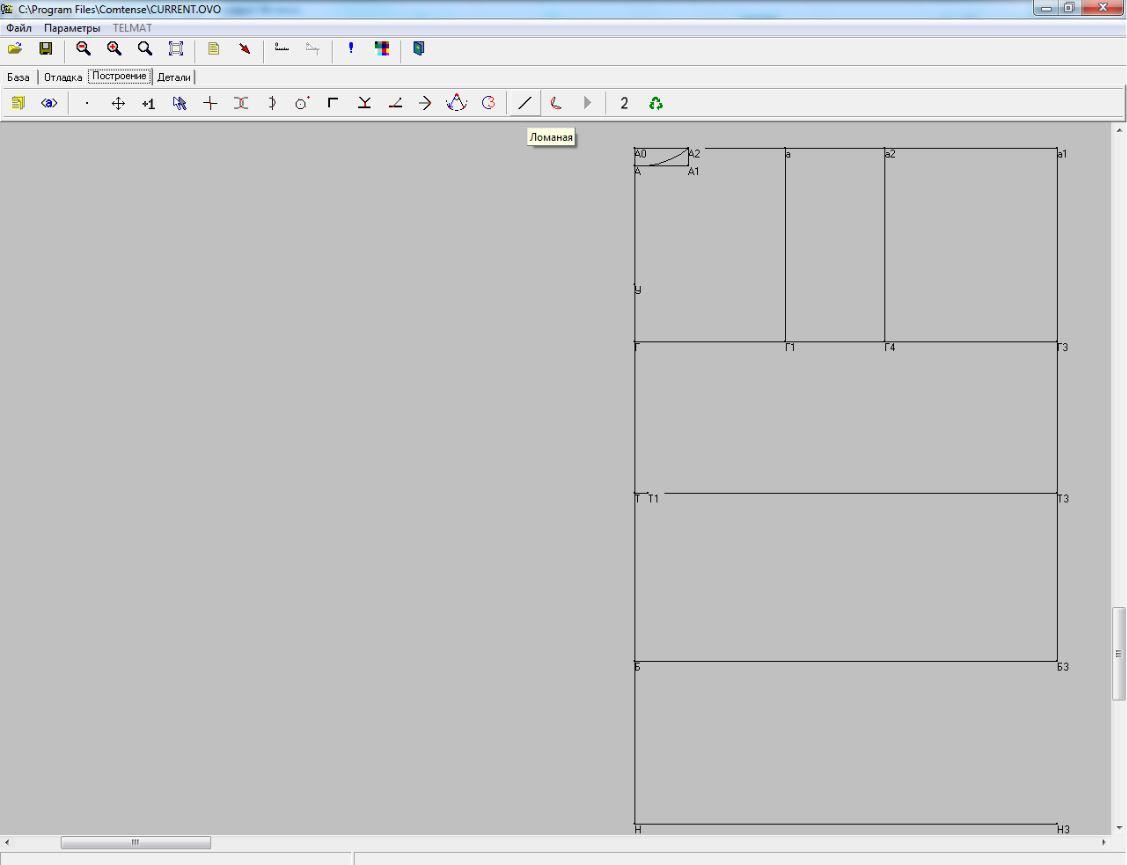

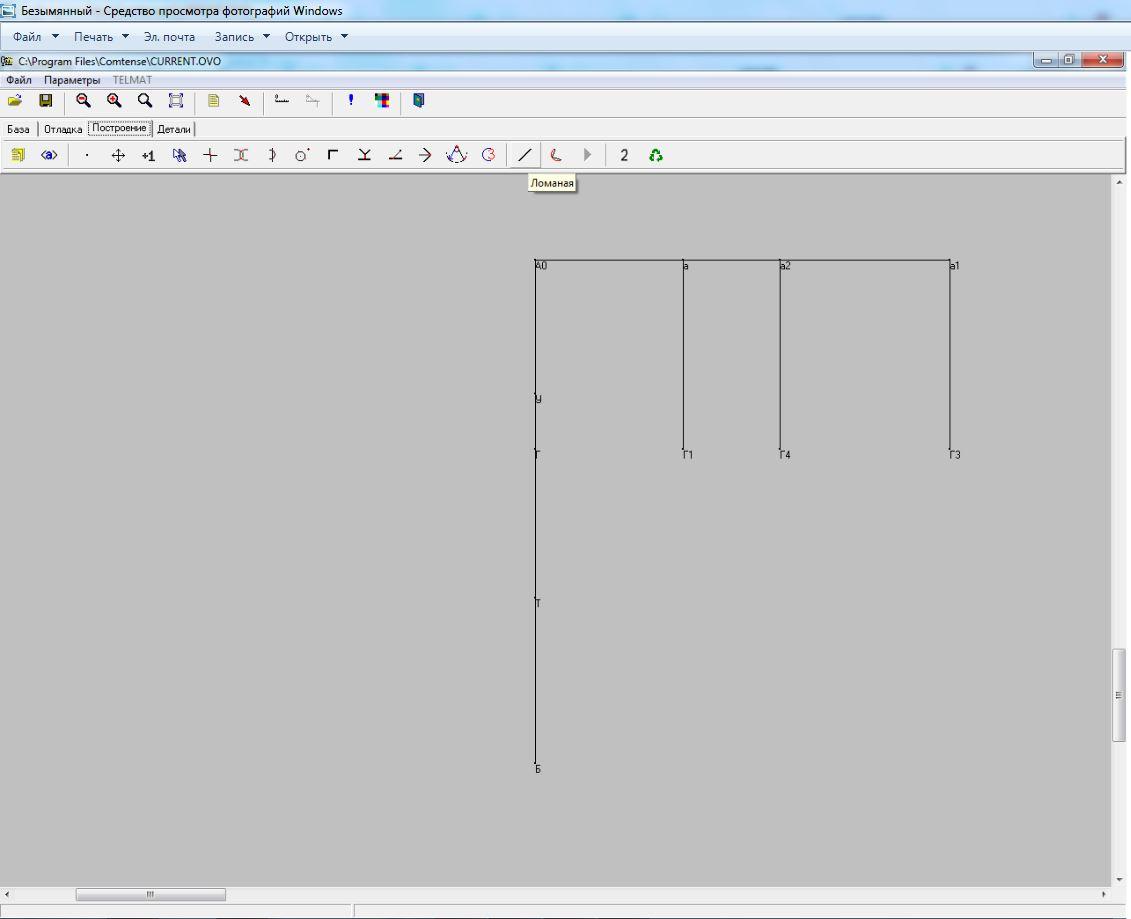

40.Нажимаем кнопку «ломанная».

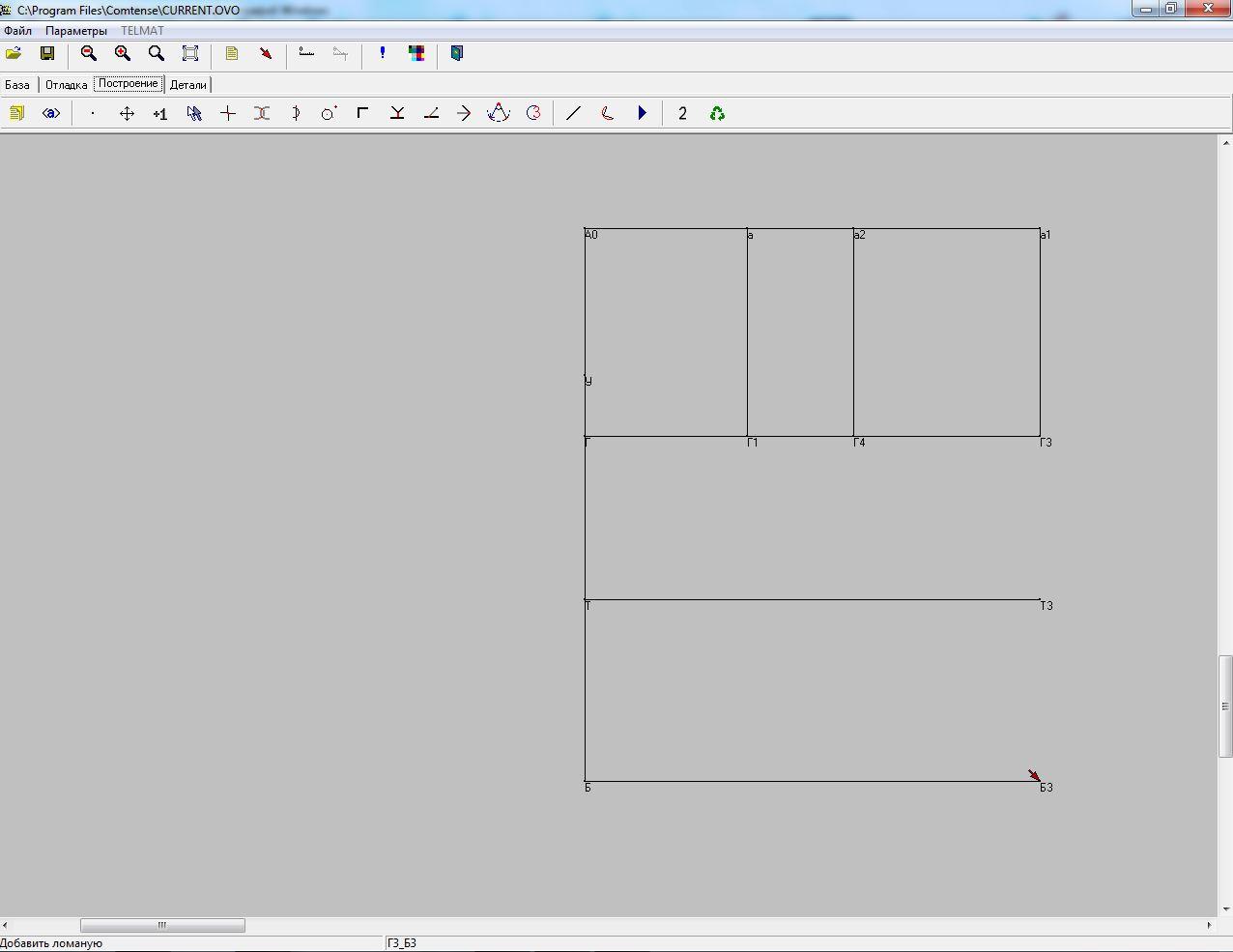

41.Соединям точки Г3-Т3-Б3.

42.

43.

44.Ширина горловины спинки. Нажимаем ,новая точка А2,базовая точка А0,направление вправо, длина=Сш/3+Пшг.

45.

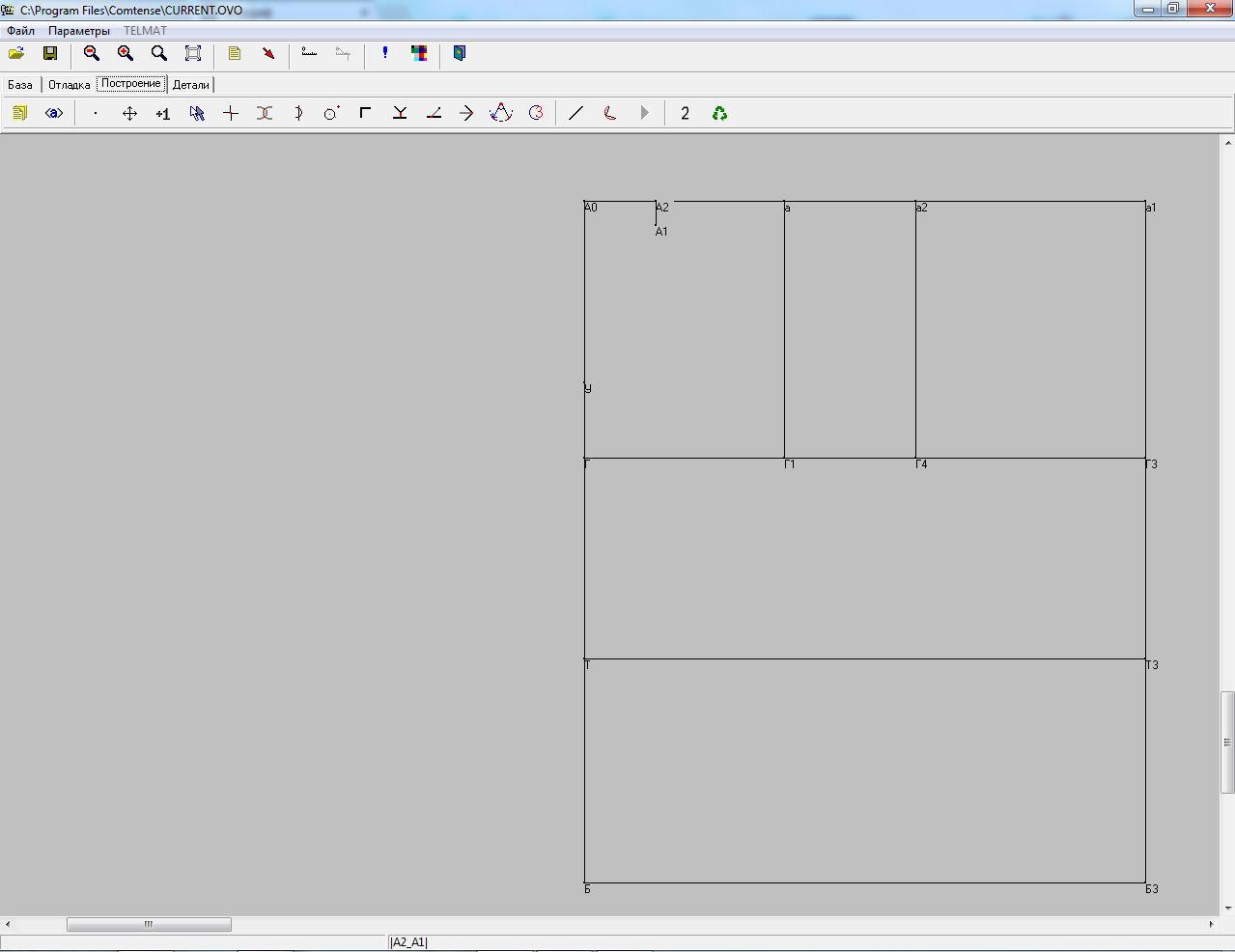

46.Глубина горловины спинки.Новая точка А1,базовая точка А2,длина =А0А2/2,направление вниз.

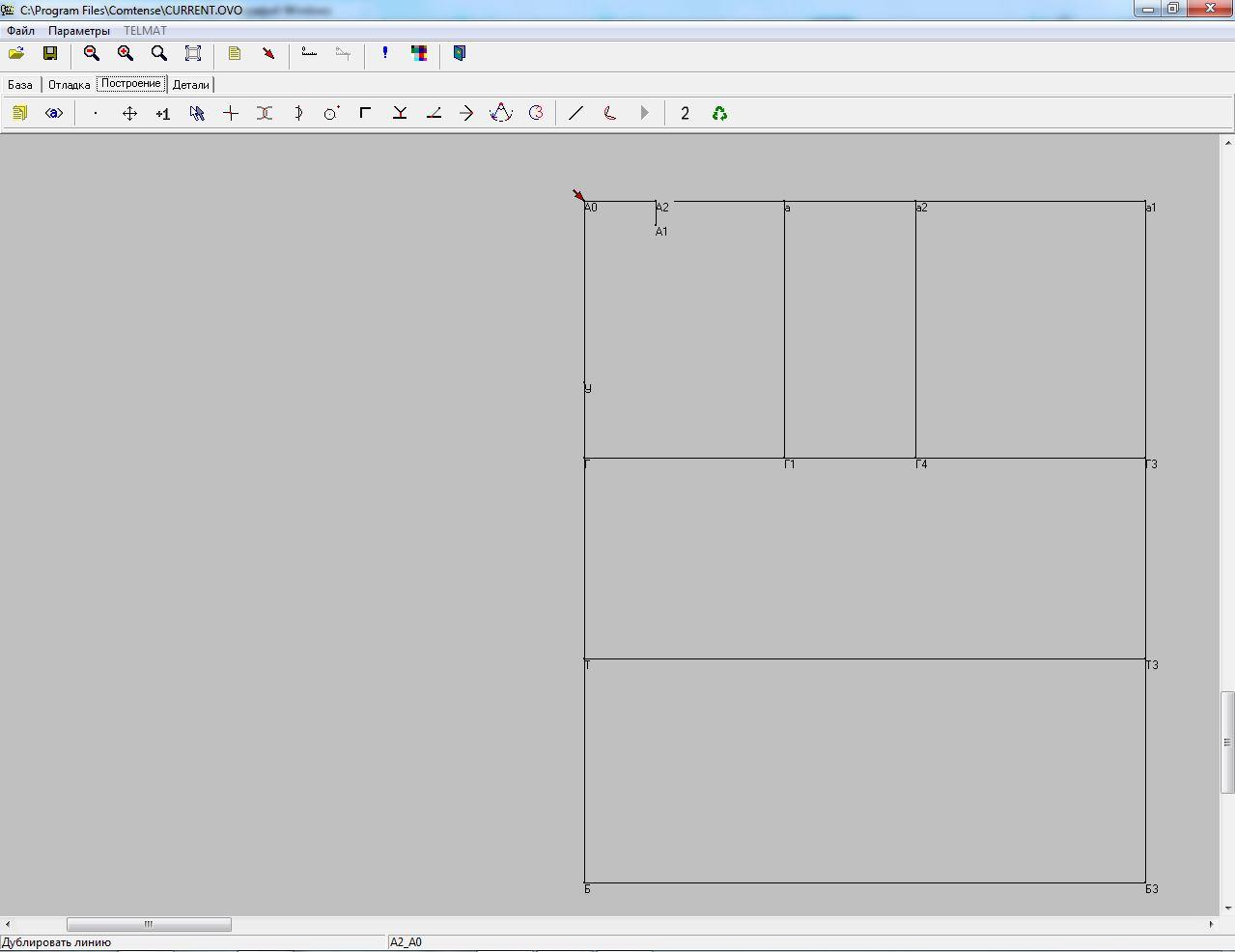

47.

48.Нажимаем кнопку.

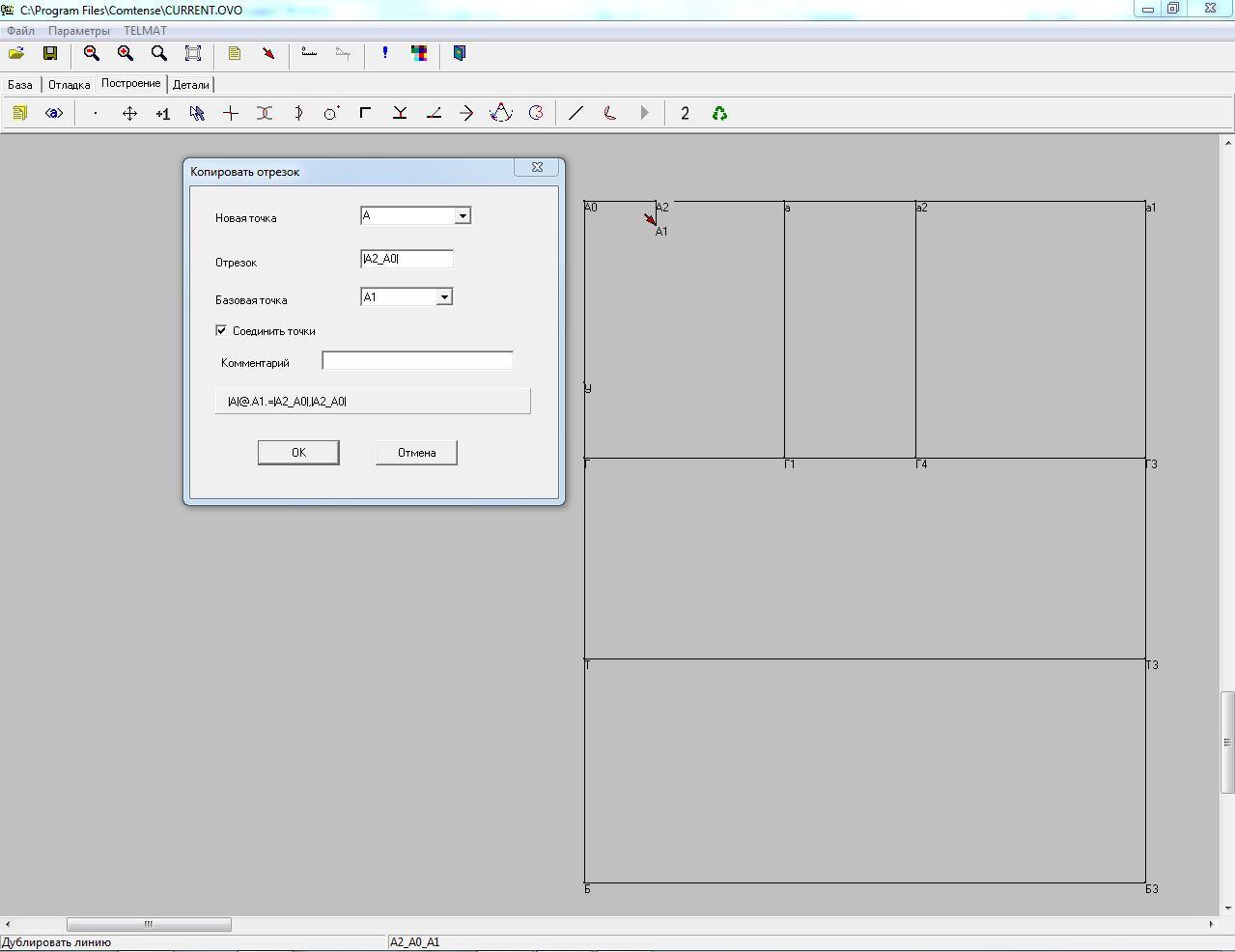

49.Копируем отрезок А2_А0.

50.

51.Откладываем от точки А1,новая точка А.

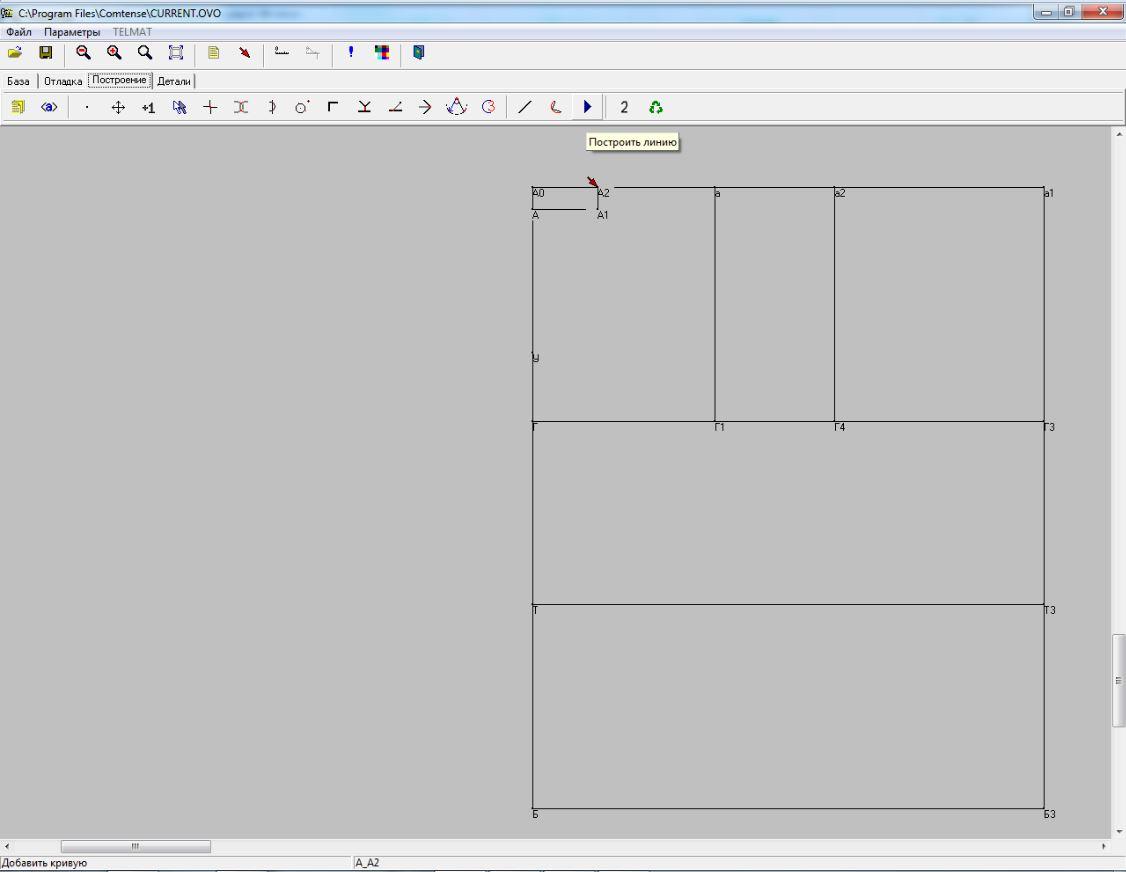

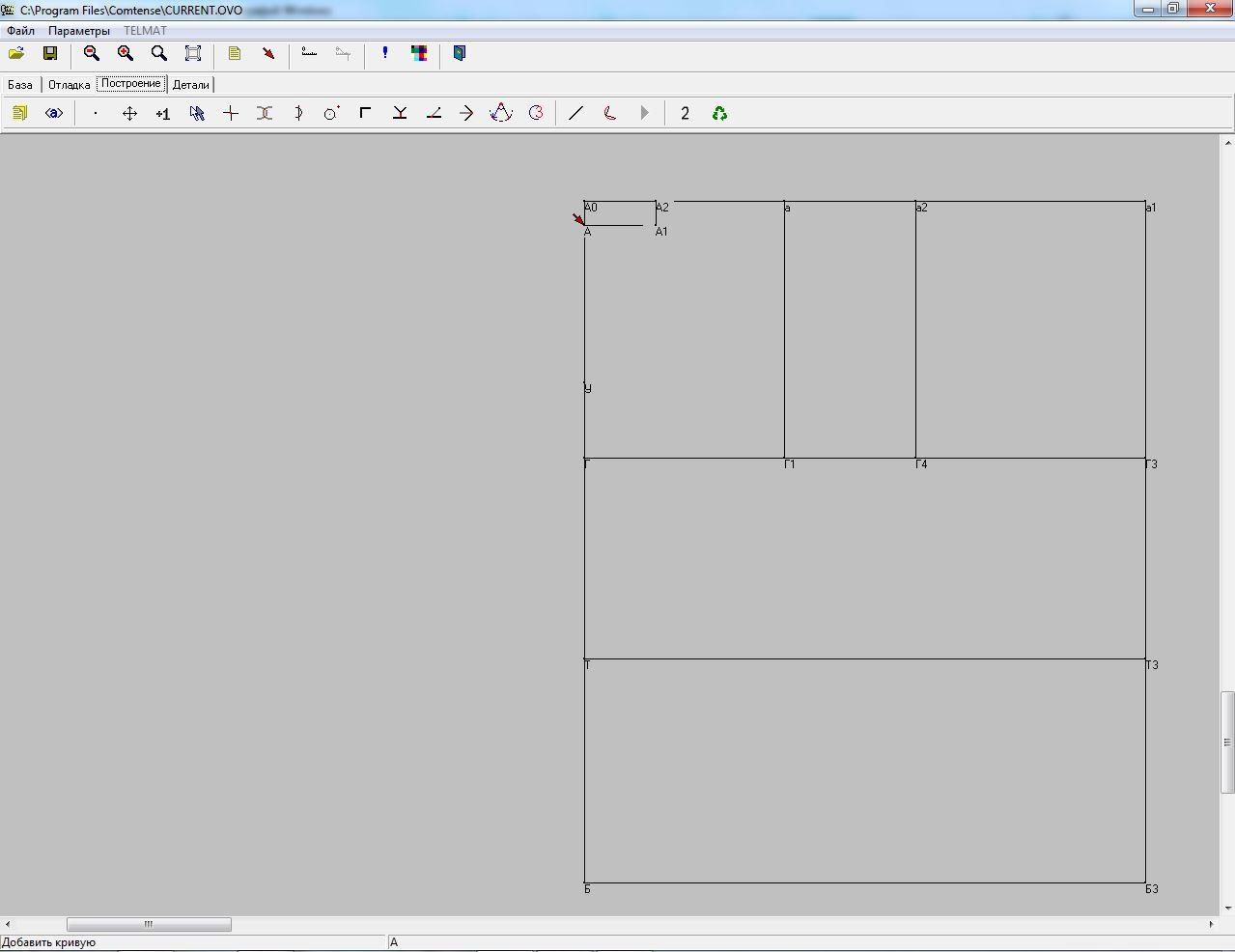

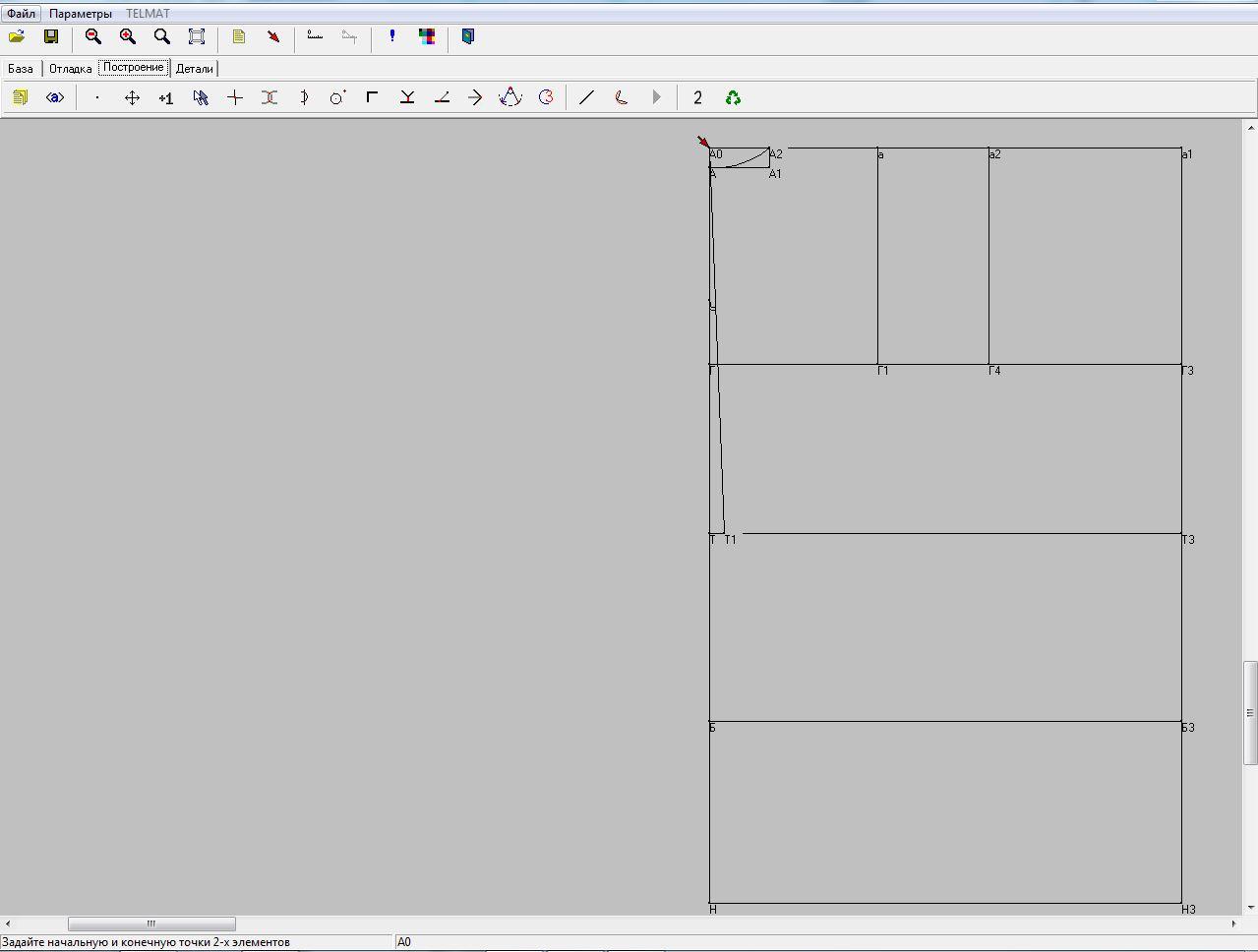

52.С помощью клавиши «кривая»,оформляем горловину.

53.Выбираем точки А.

54.И точку А2,нажимаем .

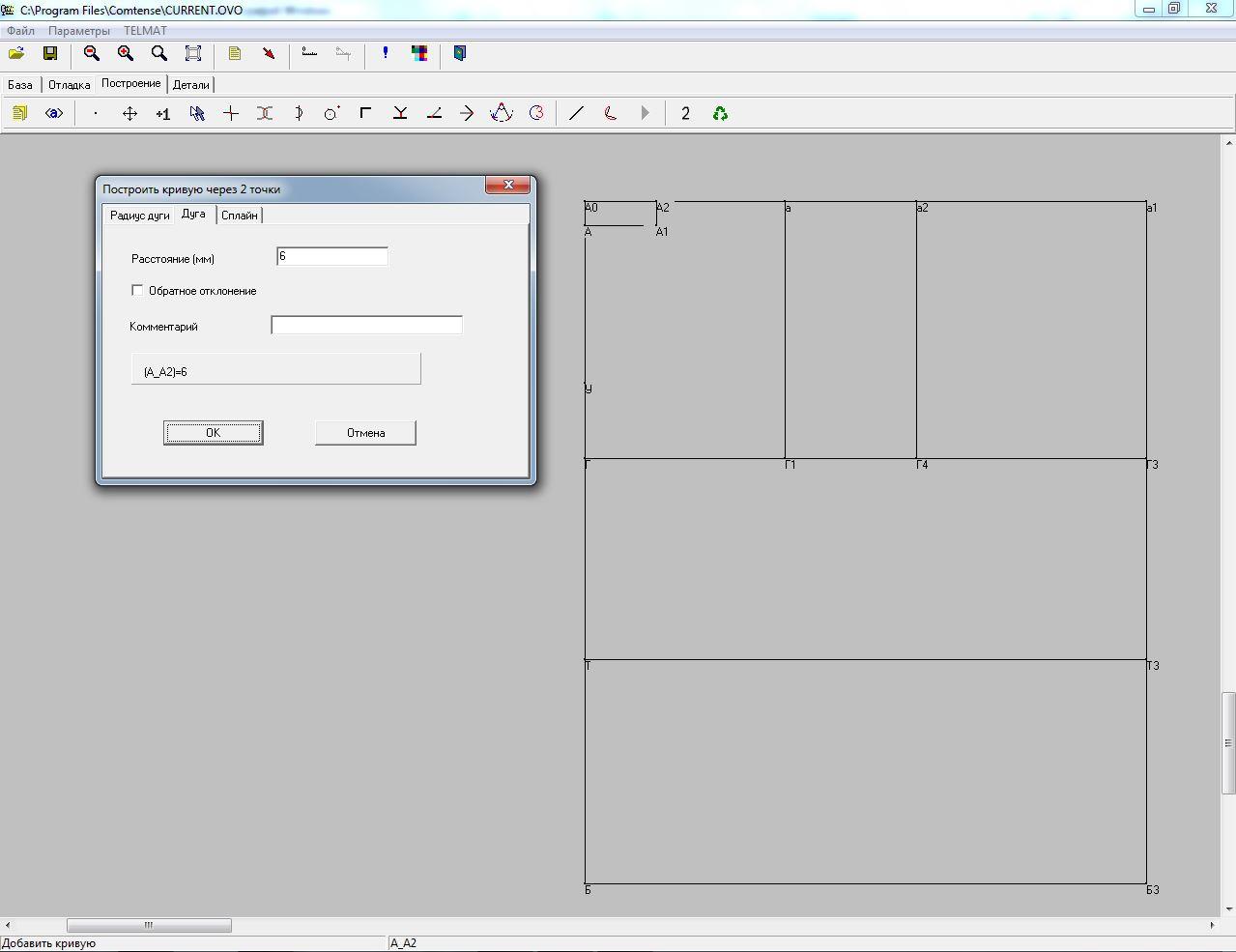

55.Выбираем параметр дуга,расстояние равно=6.

56.

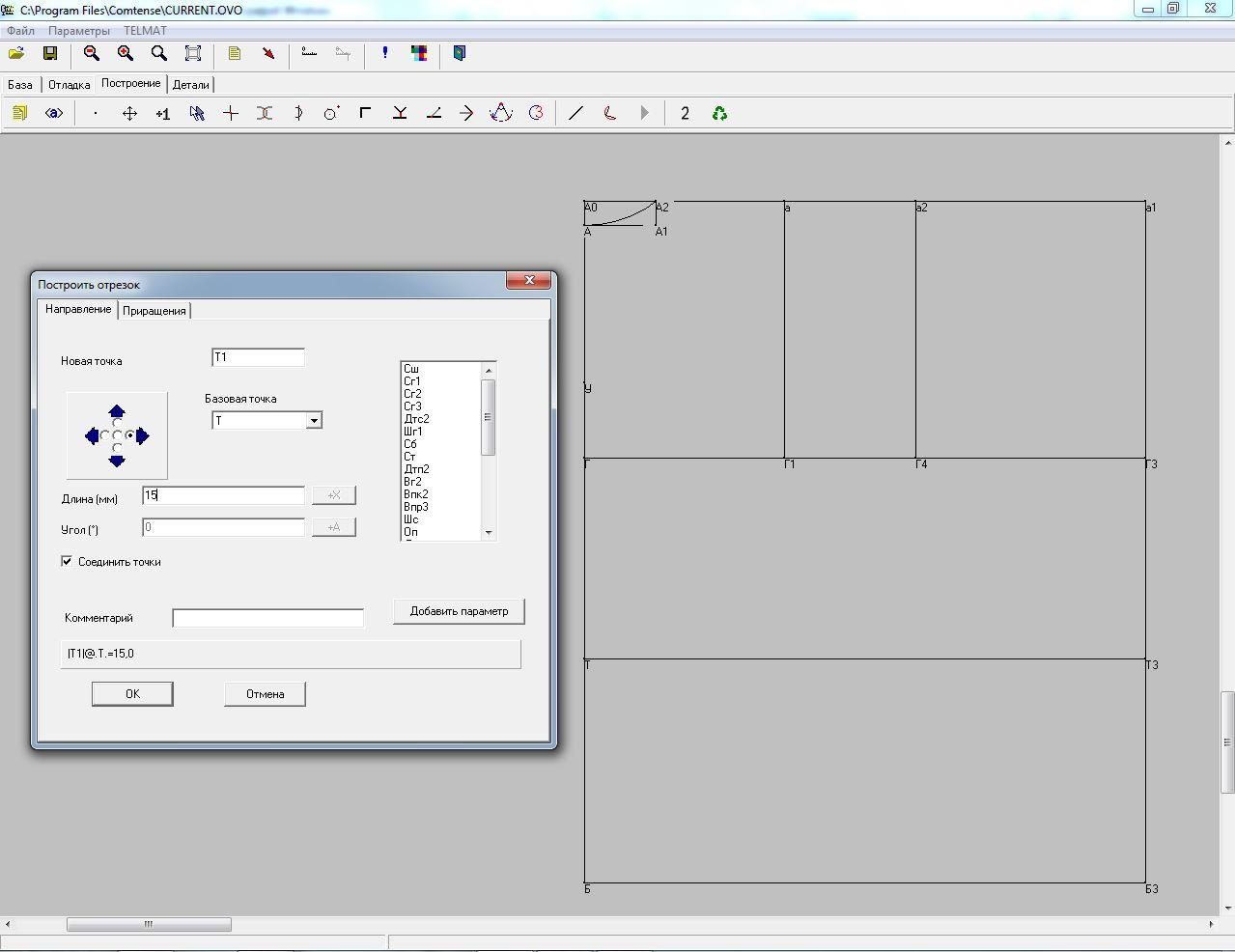

57.Отвод средней линии спинки по талии.,новая точка Т1,базовая точка Т, длина=15,направление вправо.

58.

59.Длина изделия. Новая точка Н, базовая точка А0,длина=Ди+Пдтс,направление вниз.

60.

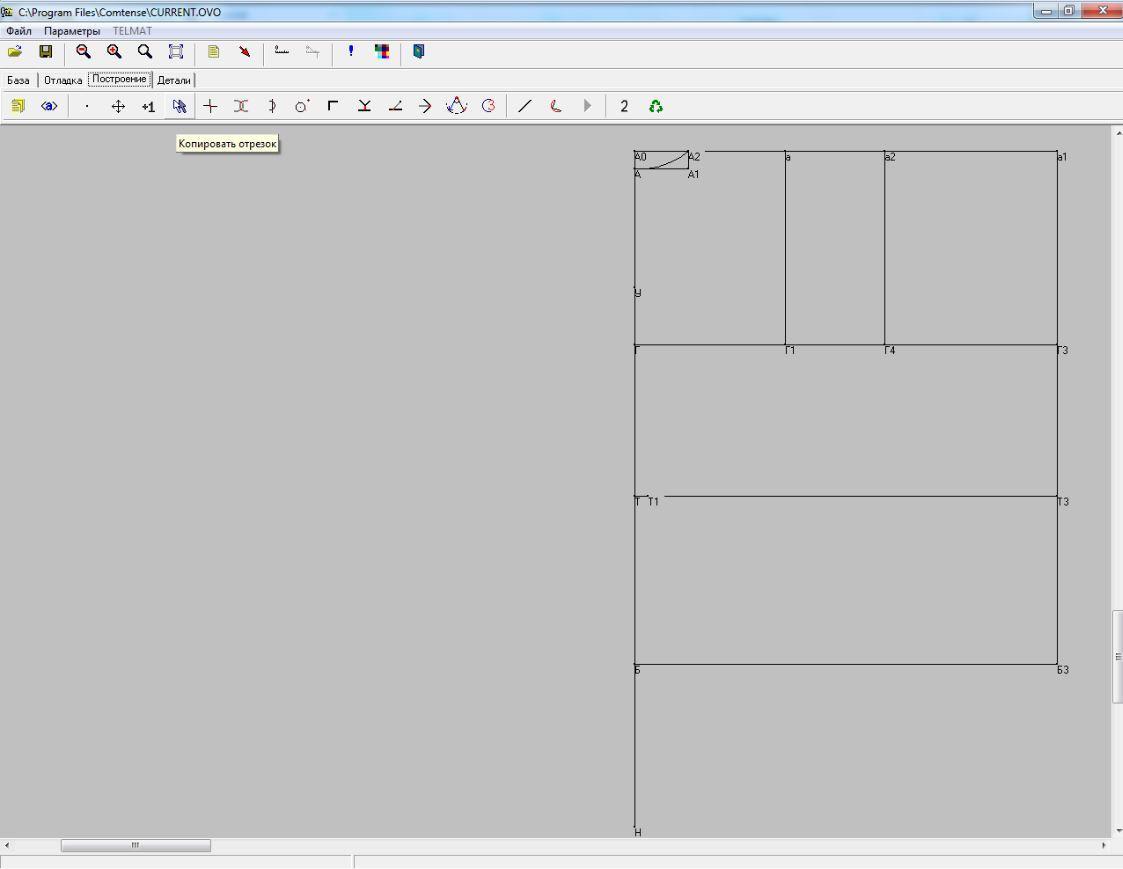

61.Нажимаем «копировать отрезок».

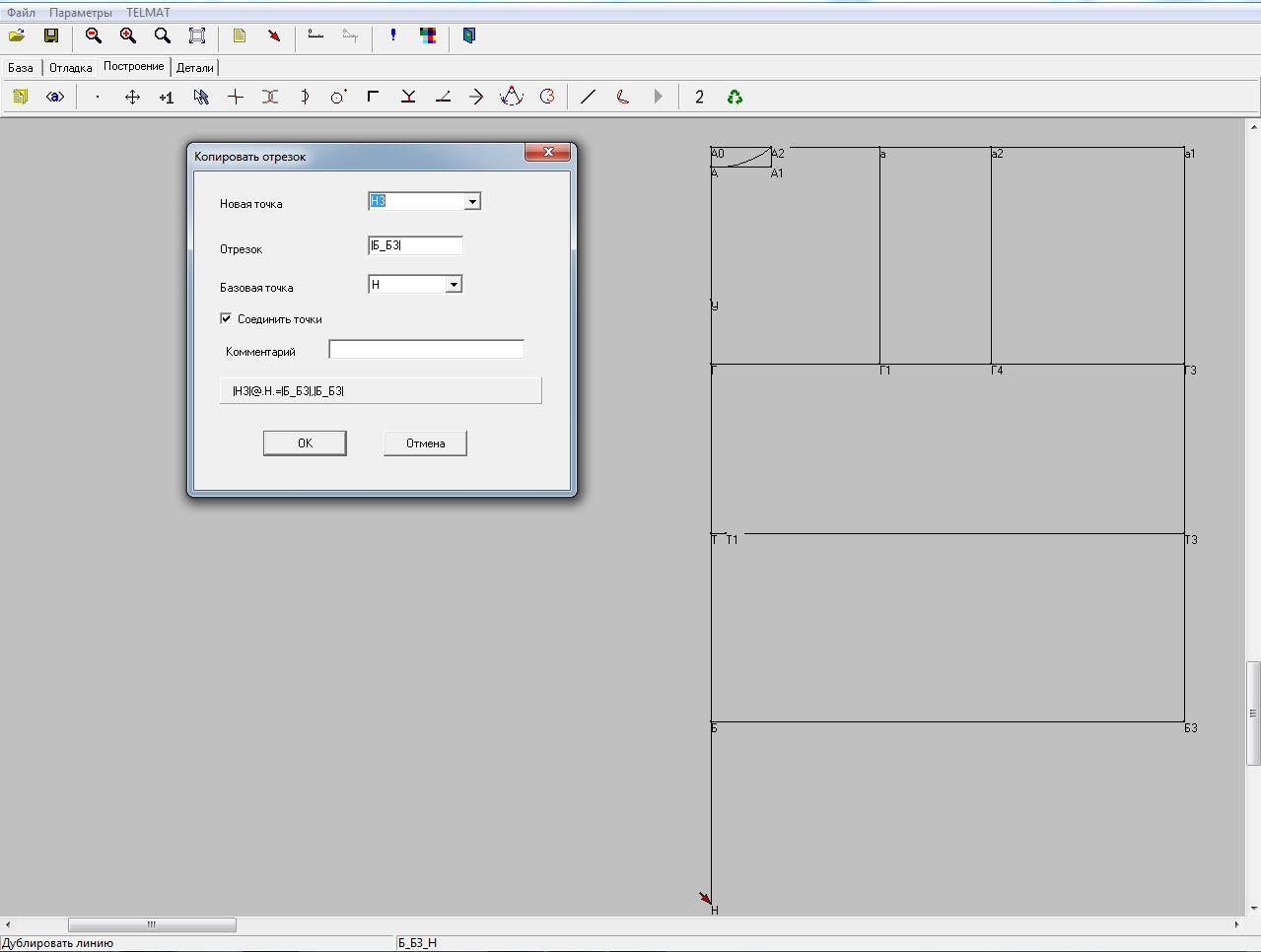

62.Копируем отрезок Б_Б3,из точки Н, называем новую точку Н3.

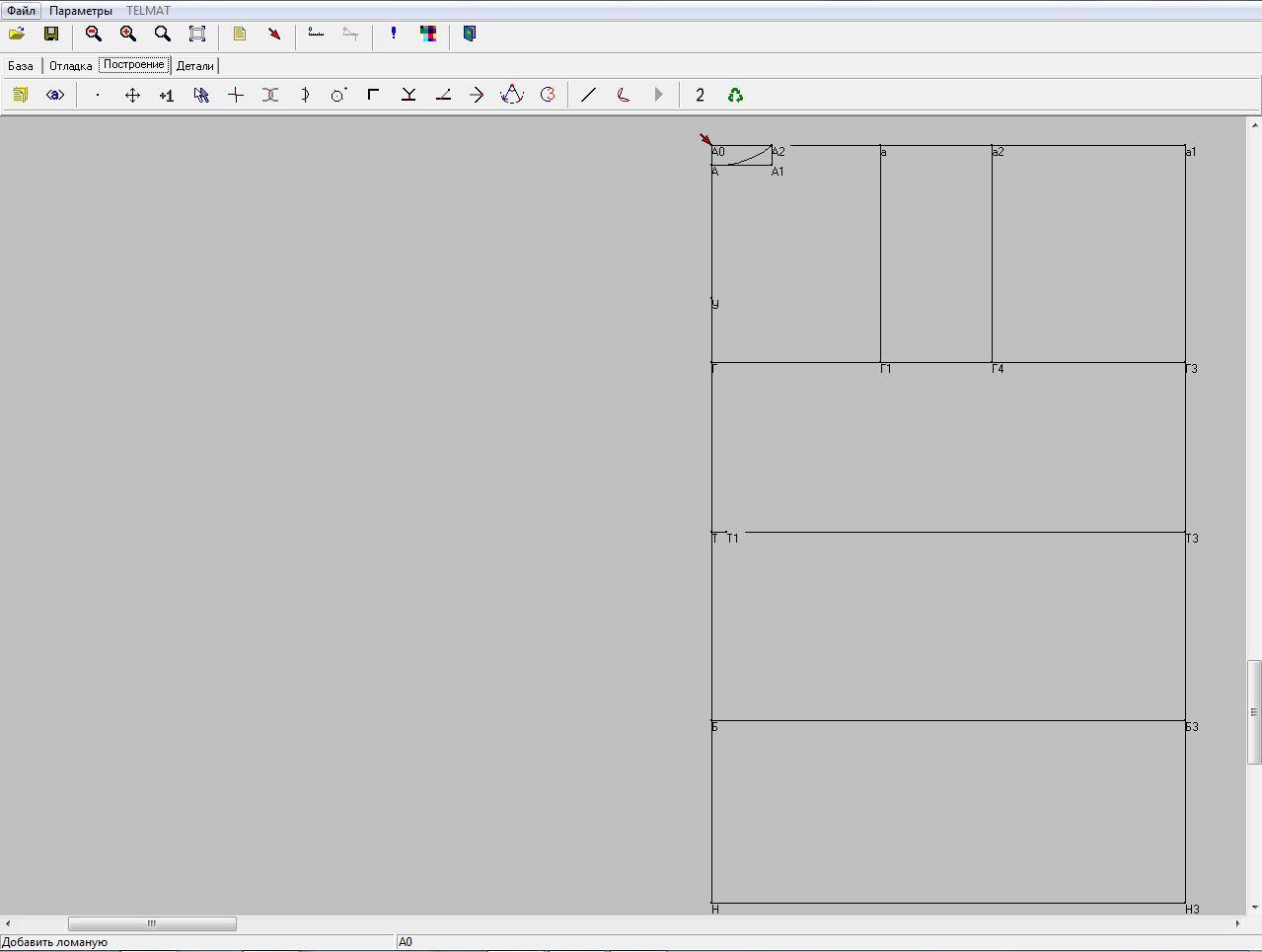

63.С помощью «ломанная»,соединяем Б3_Н3.

64.

65.

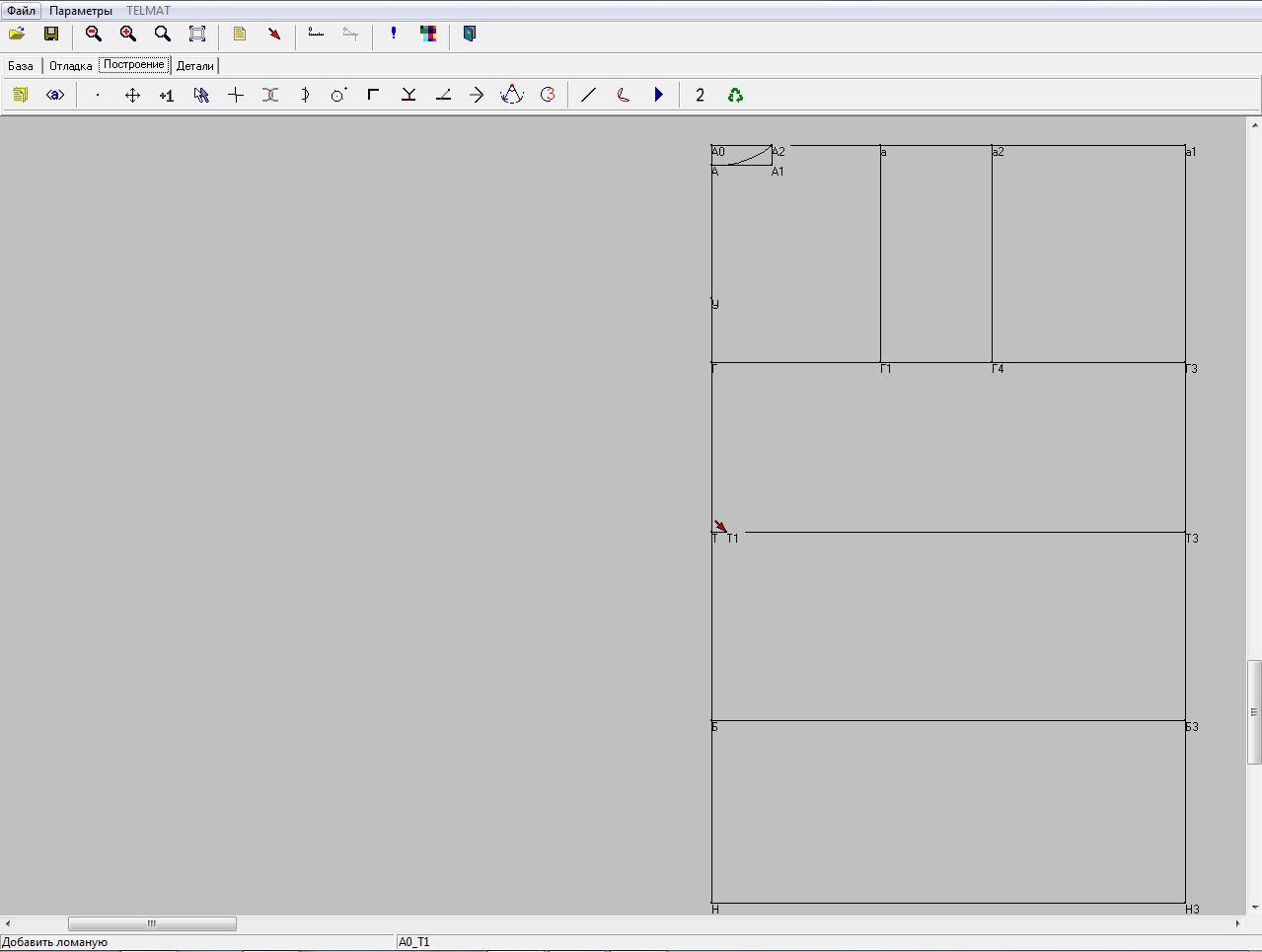

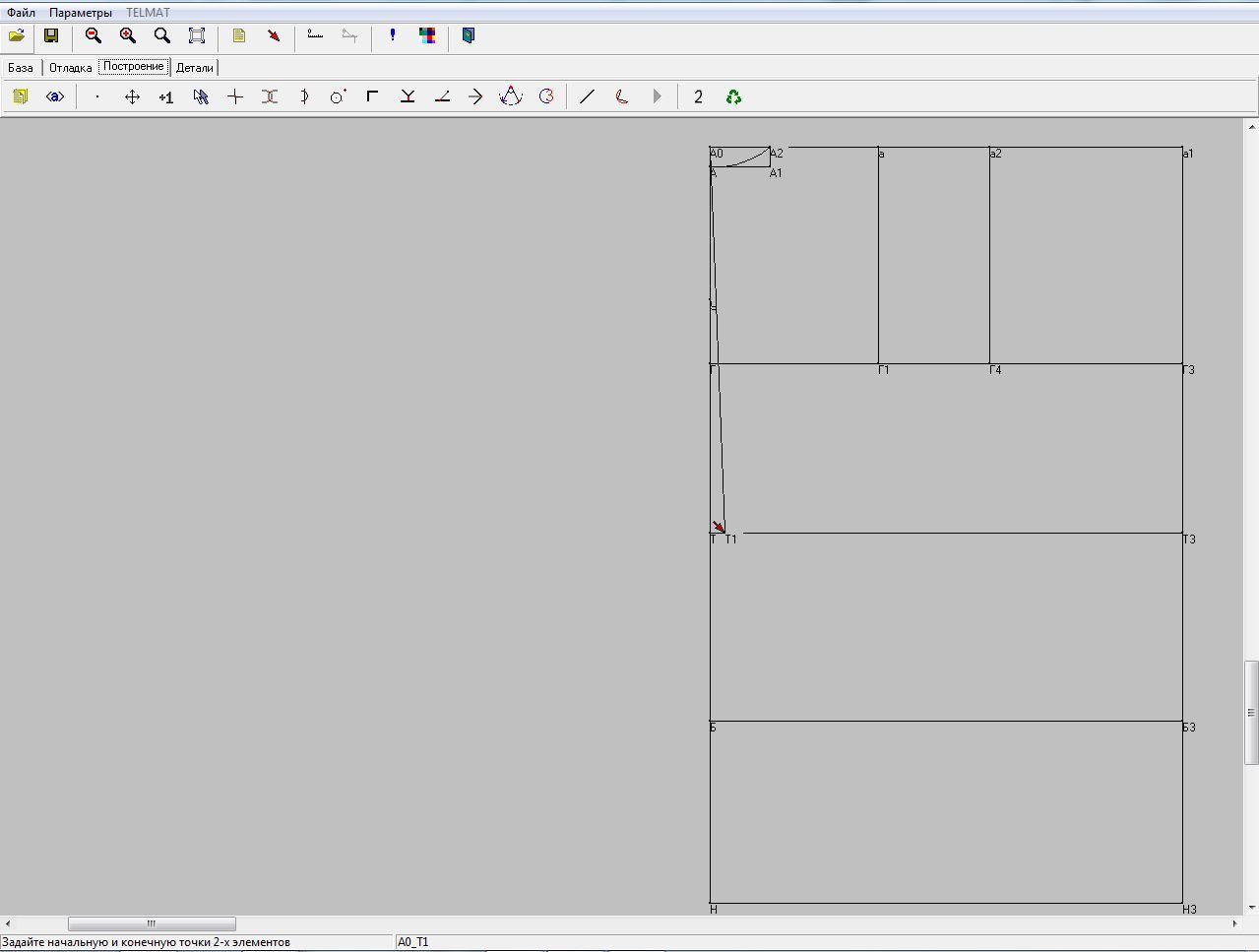

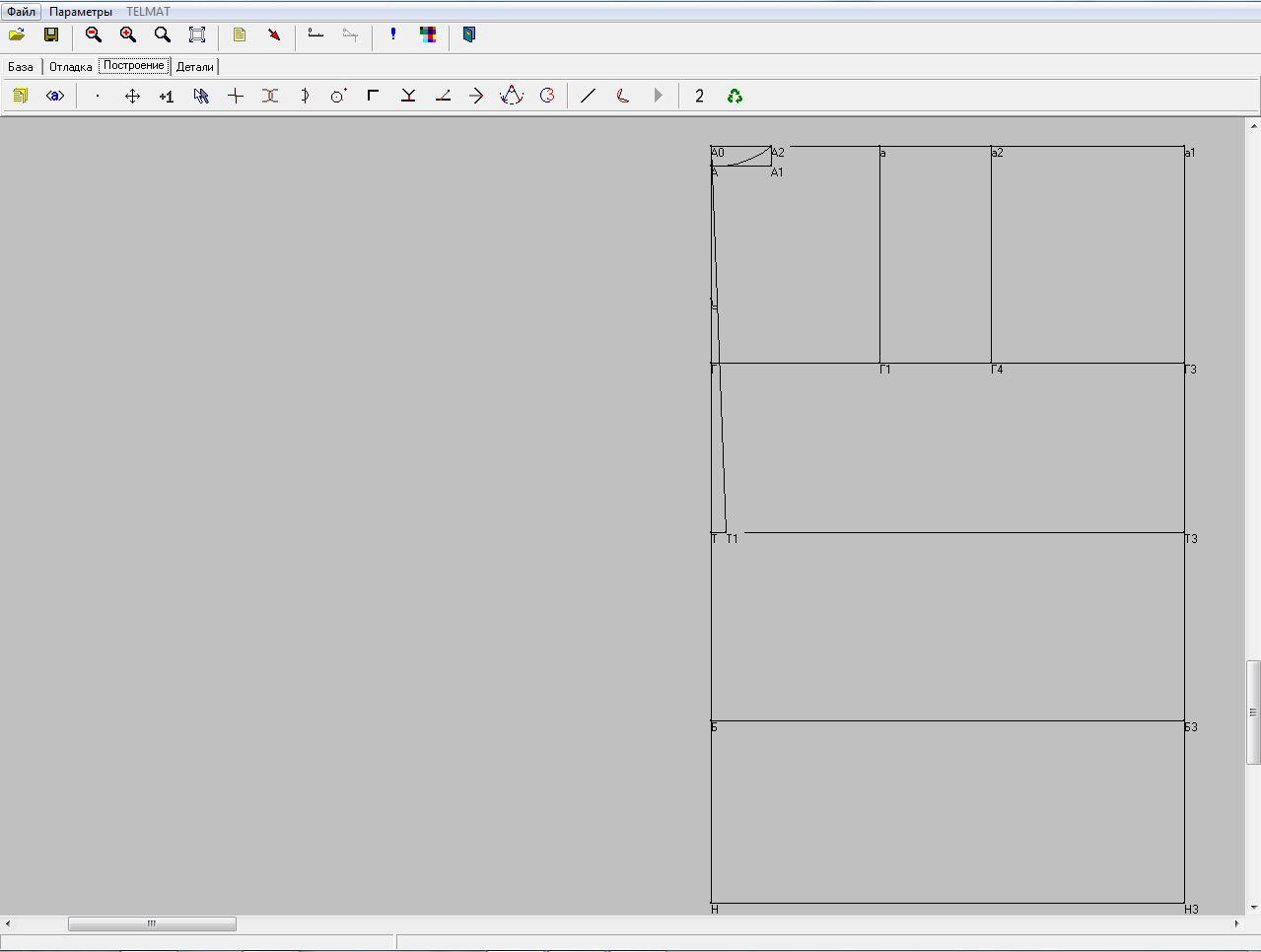

66.Так же соединяем А0_Т1.

67.

68.

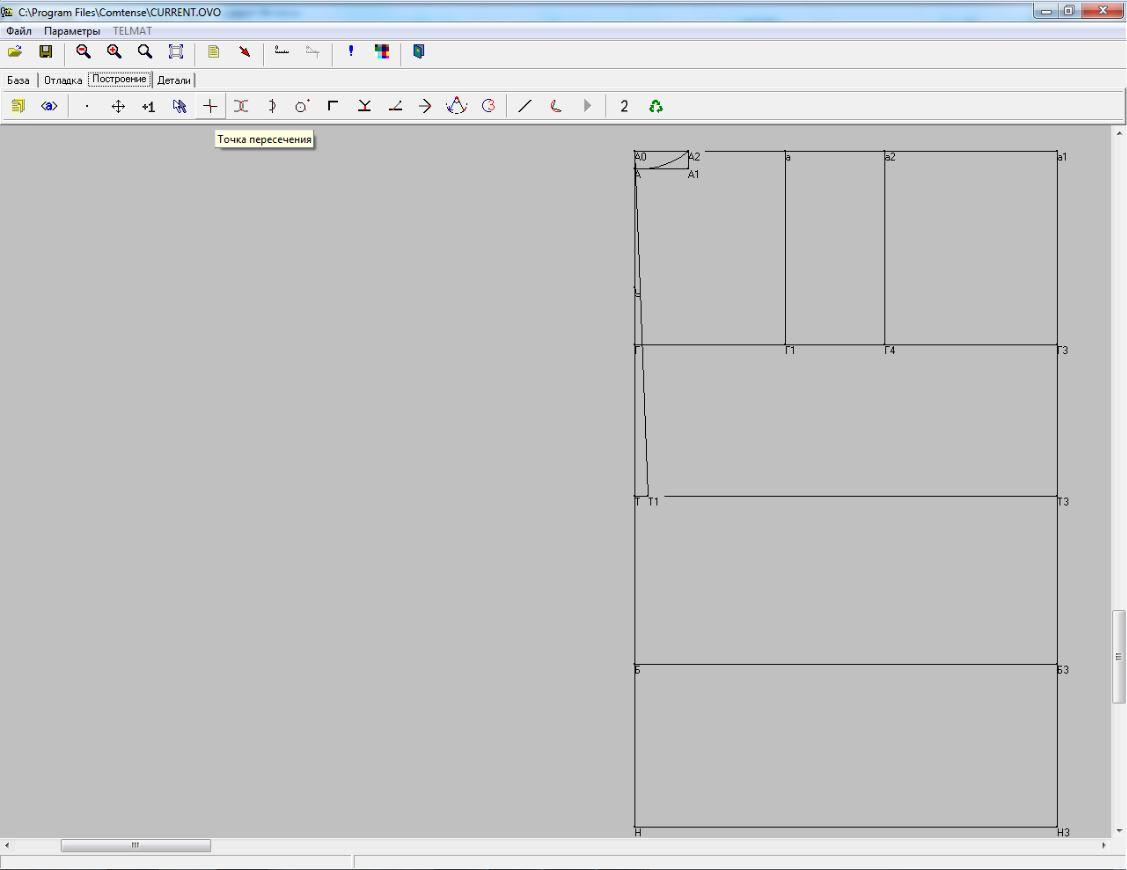

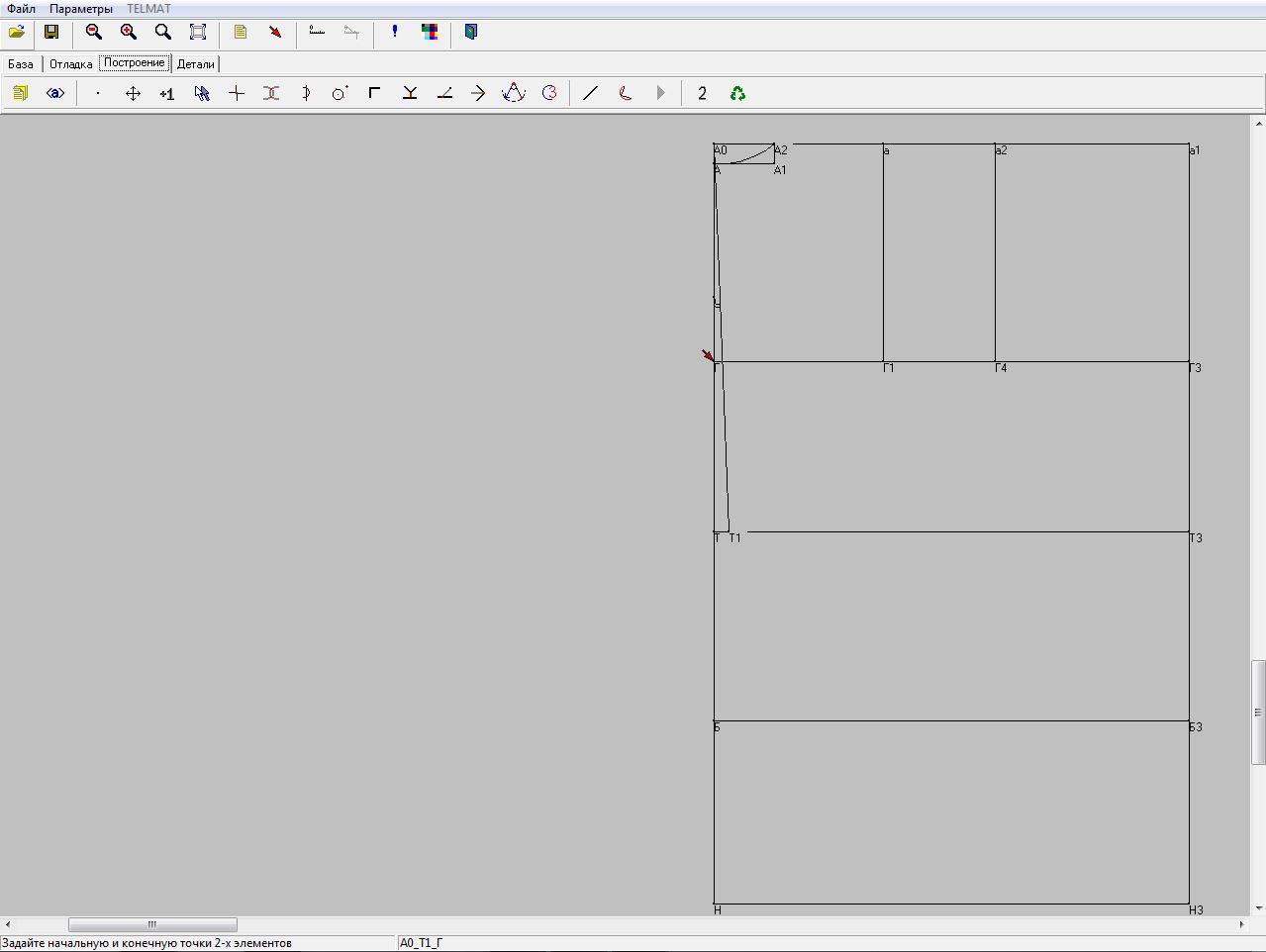

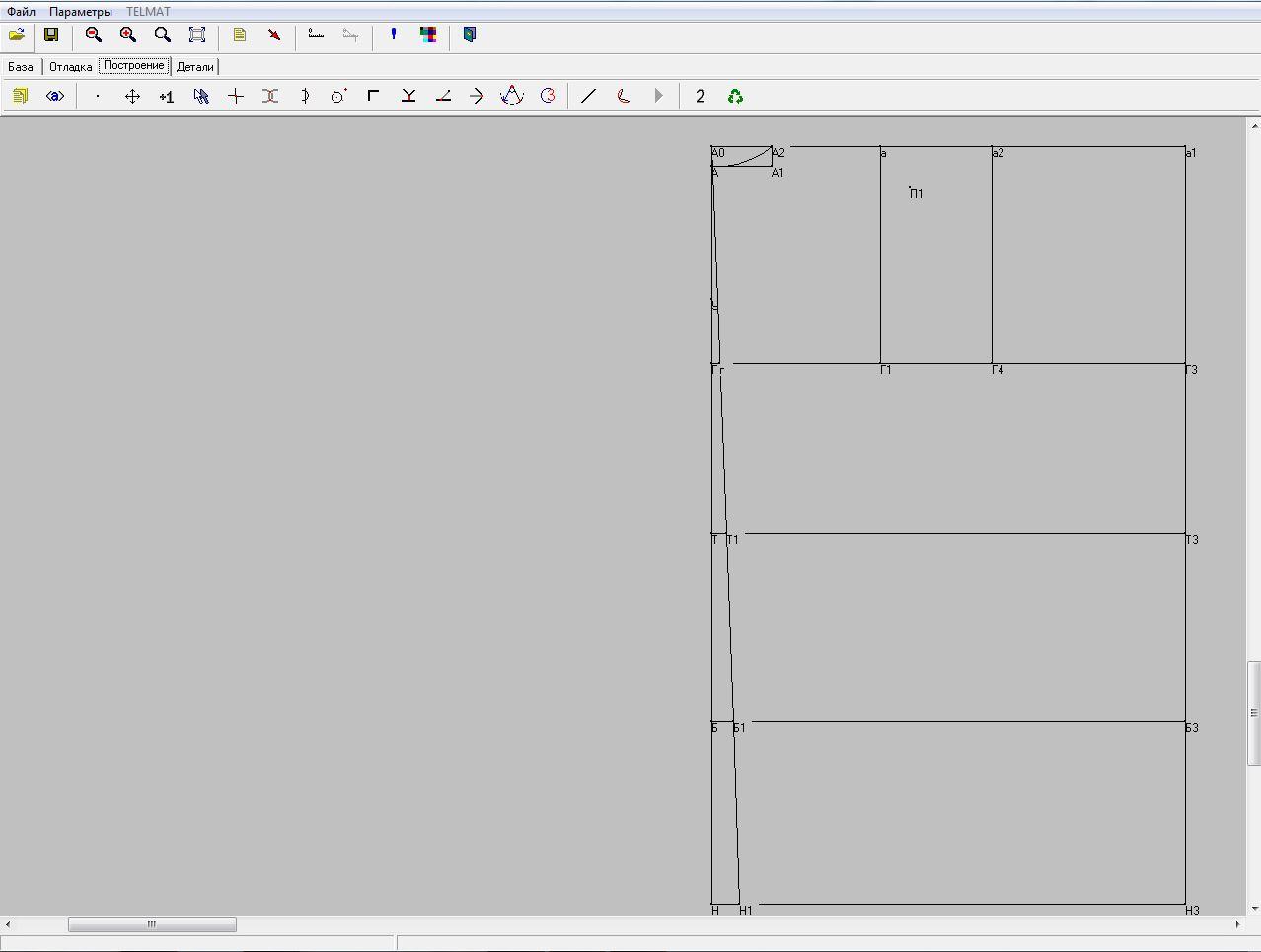

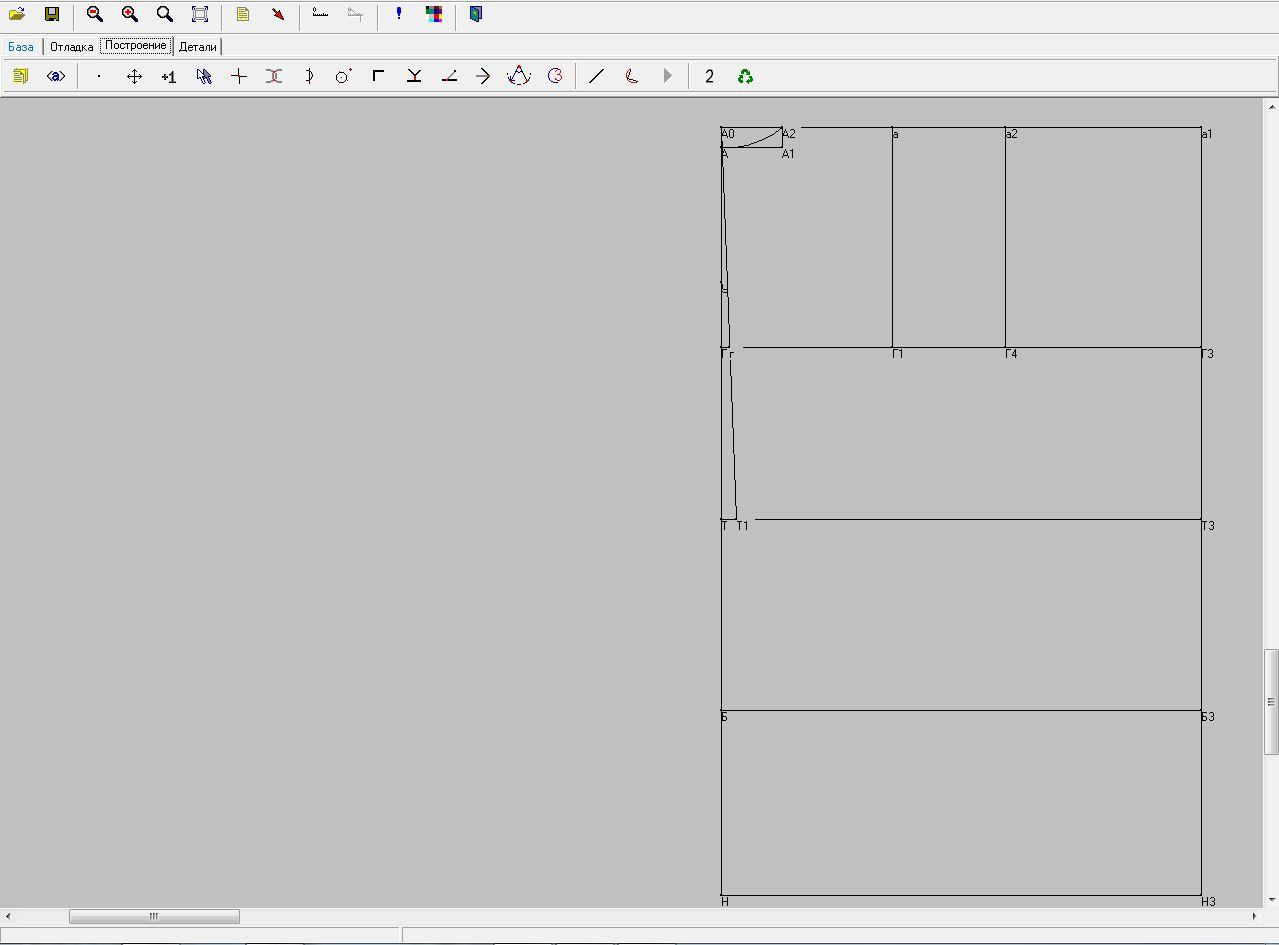

69.Послетого как соединили А0_Т1,нужно продолжить линию вниз чтобы получить точки г и Б1.Для этого нажимаем кнопку «точка пересечения».

70.И выбираем отрезок А0_Т1.

71.

72. Г_Г3.

73.Называемновую точку г.

74.

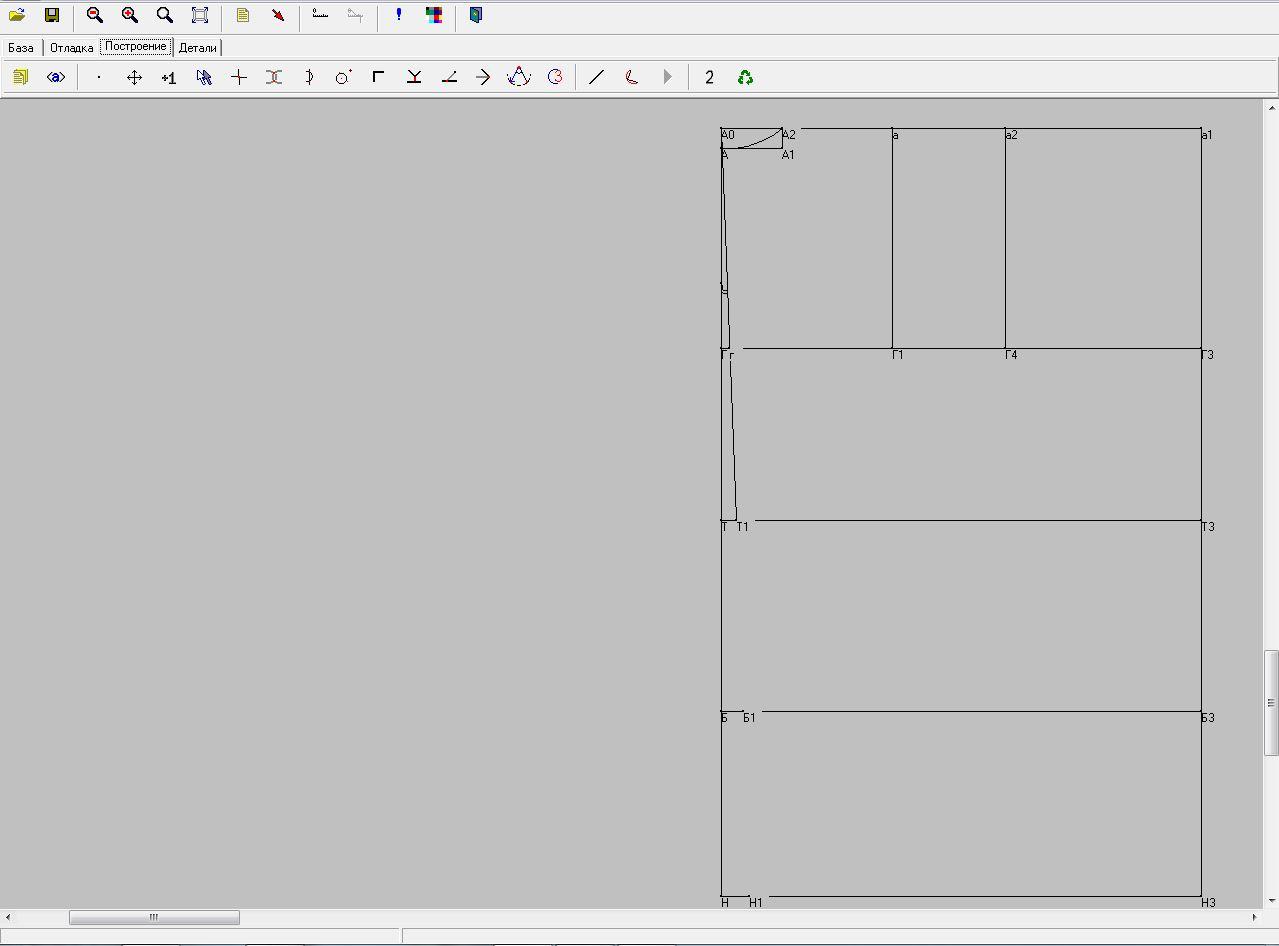

75.Аналогично ,нажимаем кнопку «точка пересечения»,выбираем отрезки А0_Т1,Б_Б3,получаем новую точку Б1.

76.

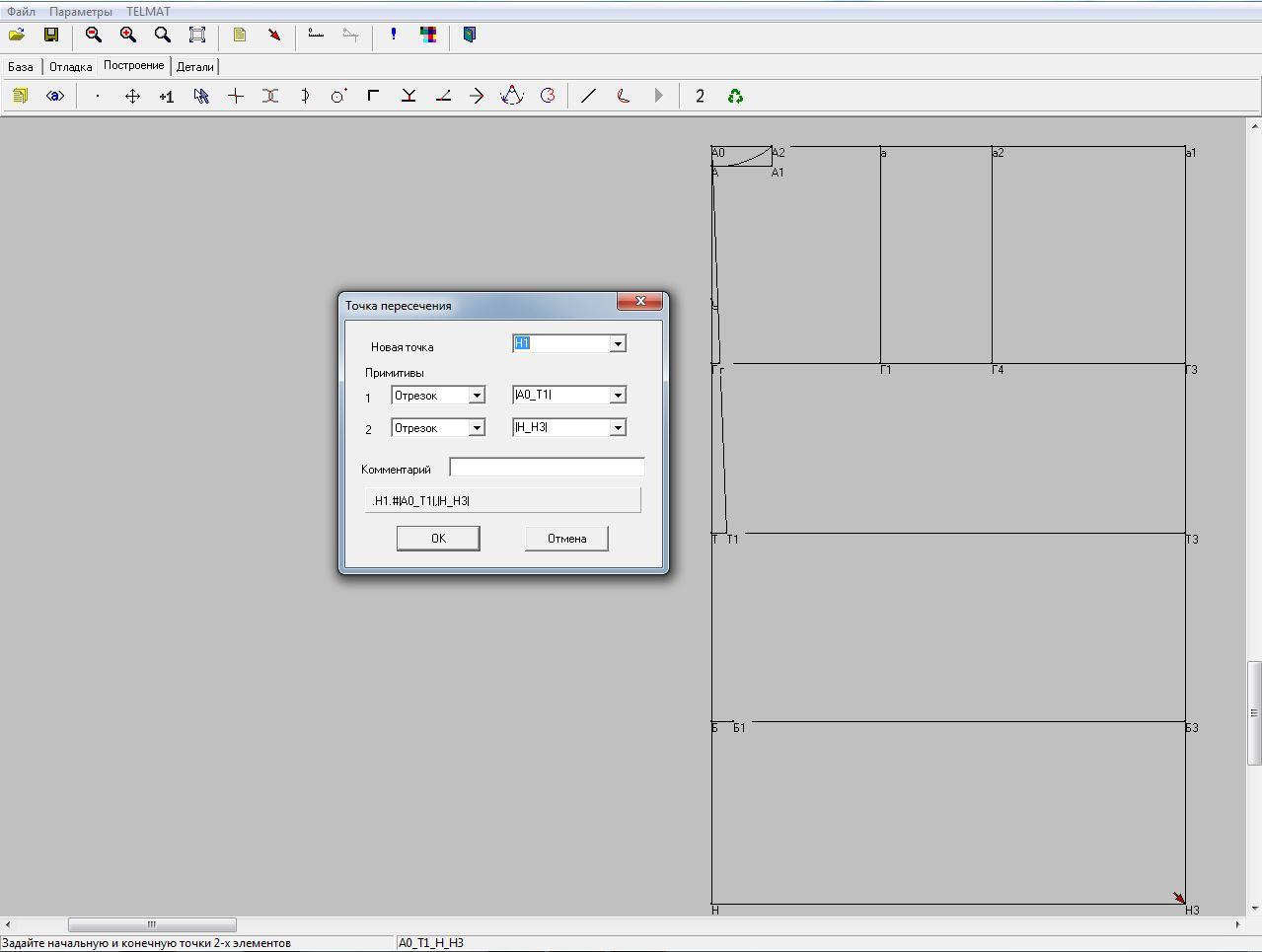

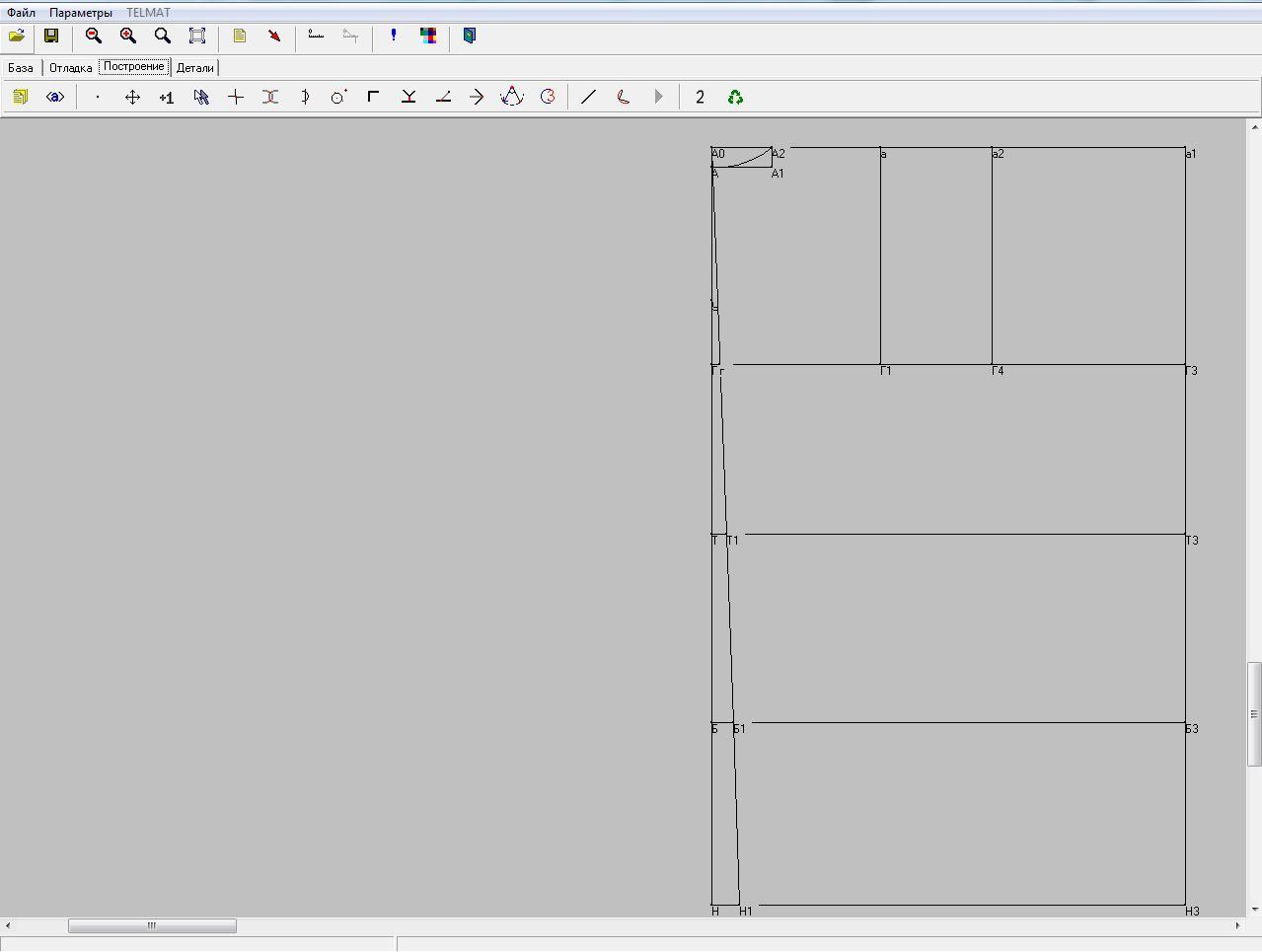

77.Новая точка Н1,отрезки А0_Т1,Н_Н3.

78.

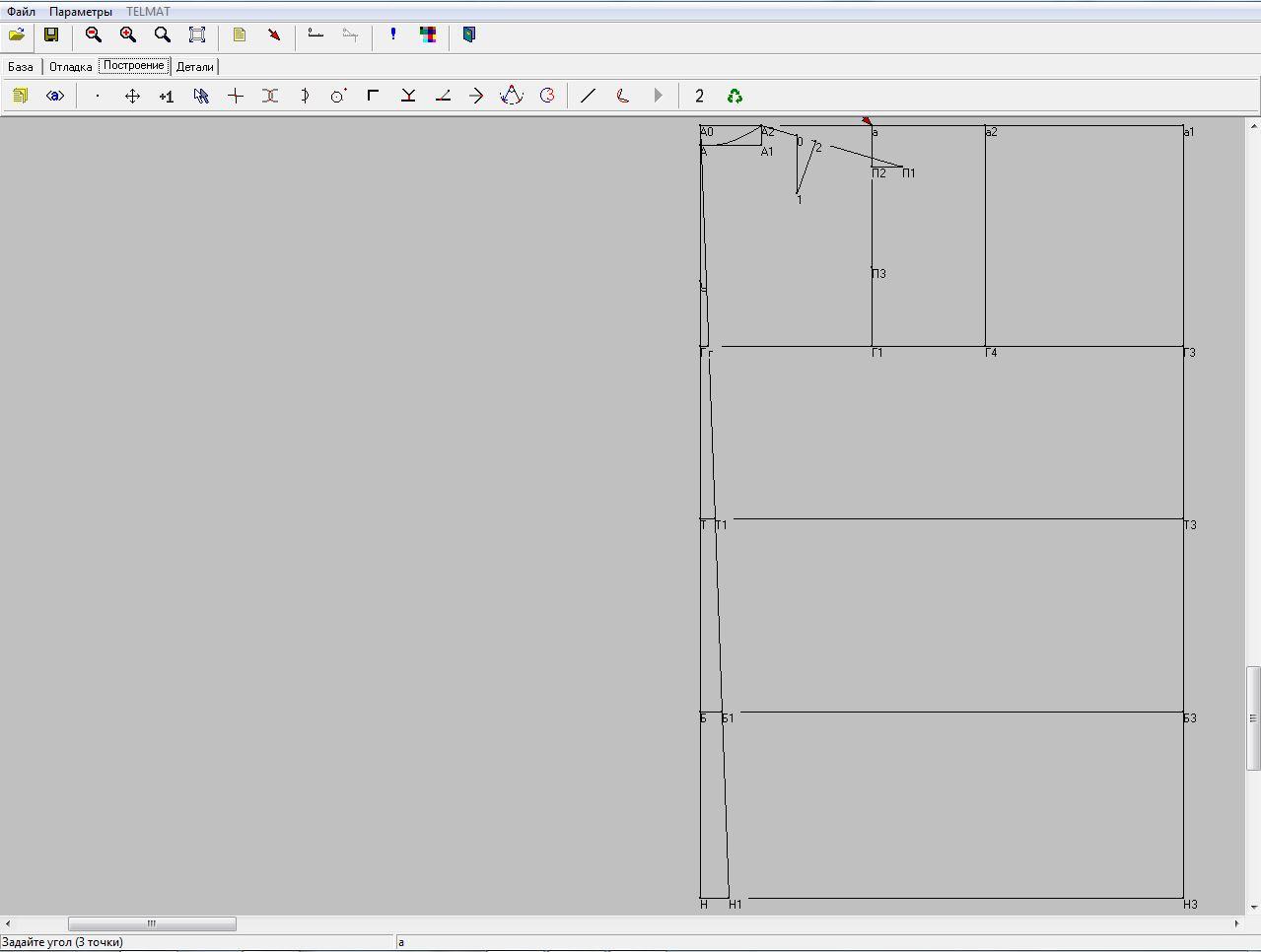

79.Соединяем точки г-Б1-Н1,с помощью «ломанная».

80.

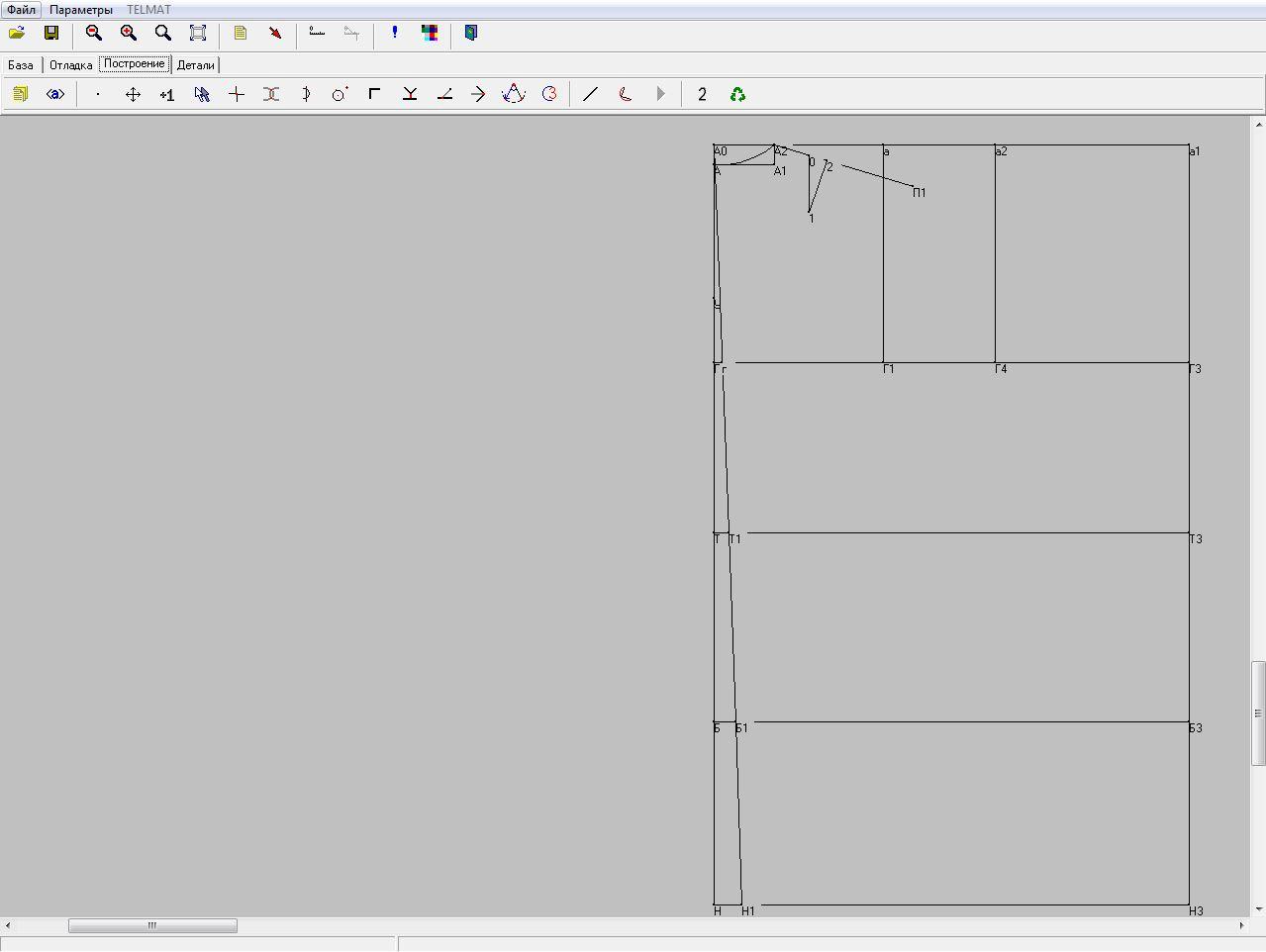

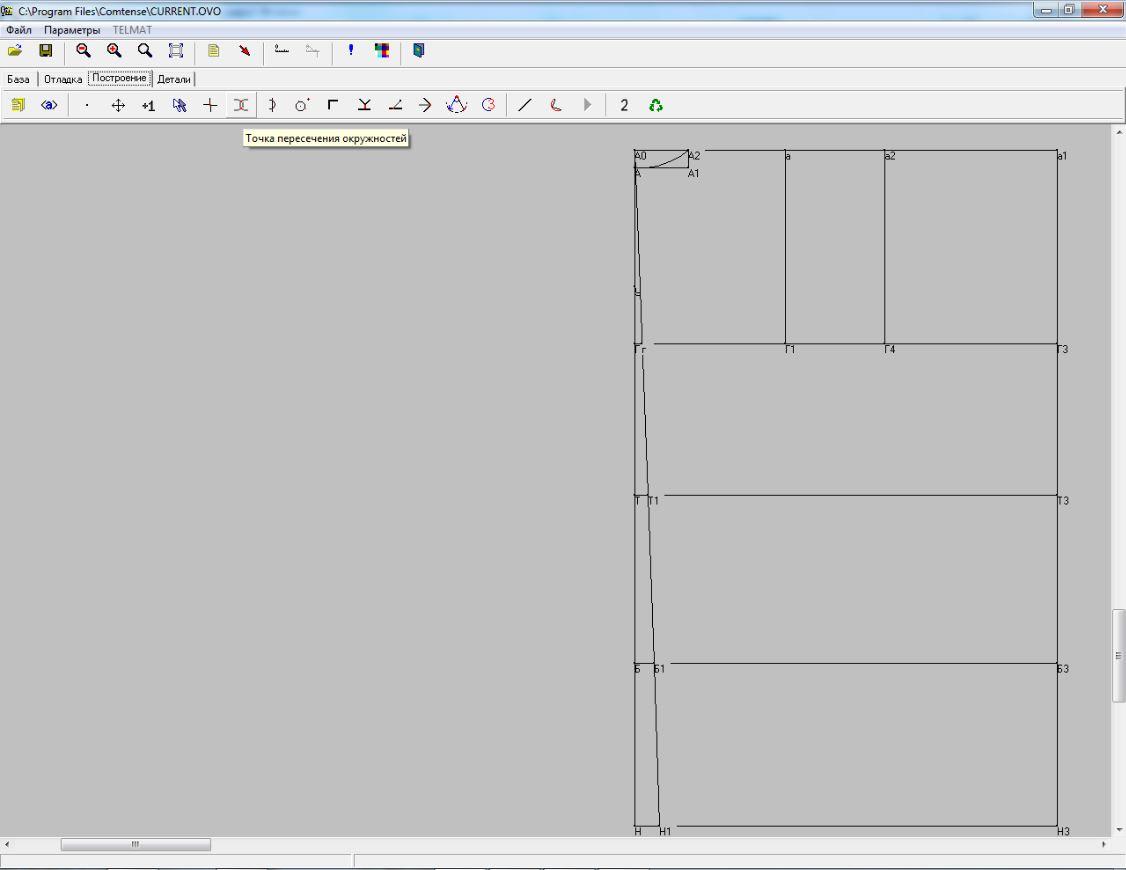

81.Конечная плечевая точка П1.Нажимаем кнопку «точка пересечения окружностей».

82.Выбираем точки А2.

83.И Т1,новая точка П1,центр окружности(первой)А2,радиус= Шп+р-р вытачки+посадка, центр окружности (второй)Т1,радиус=Впк2+Пвпк,нажимаем галочку-альтернатива.

84.

85.При помощи соединяем А2_П1.

86.

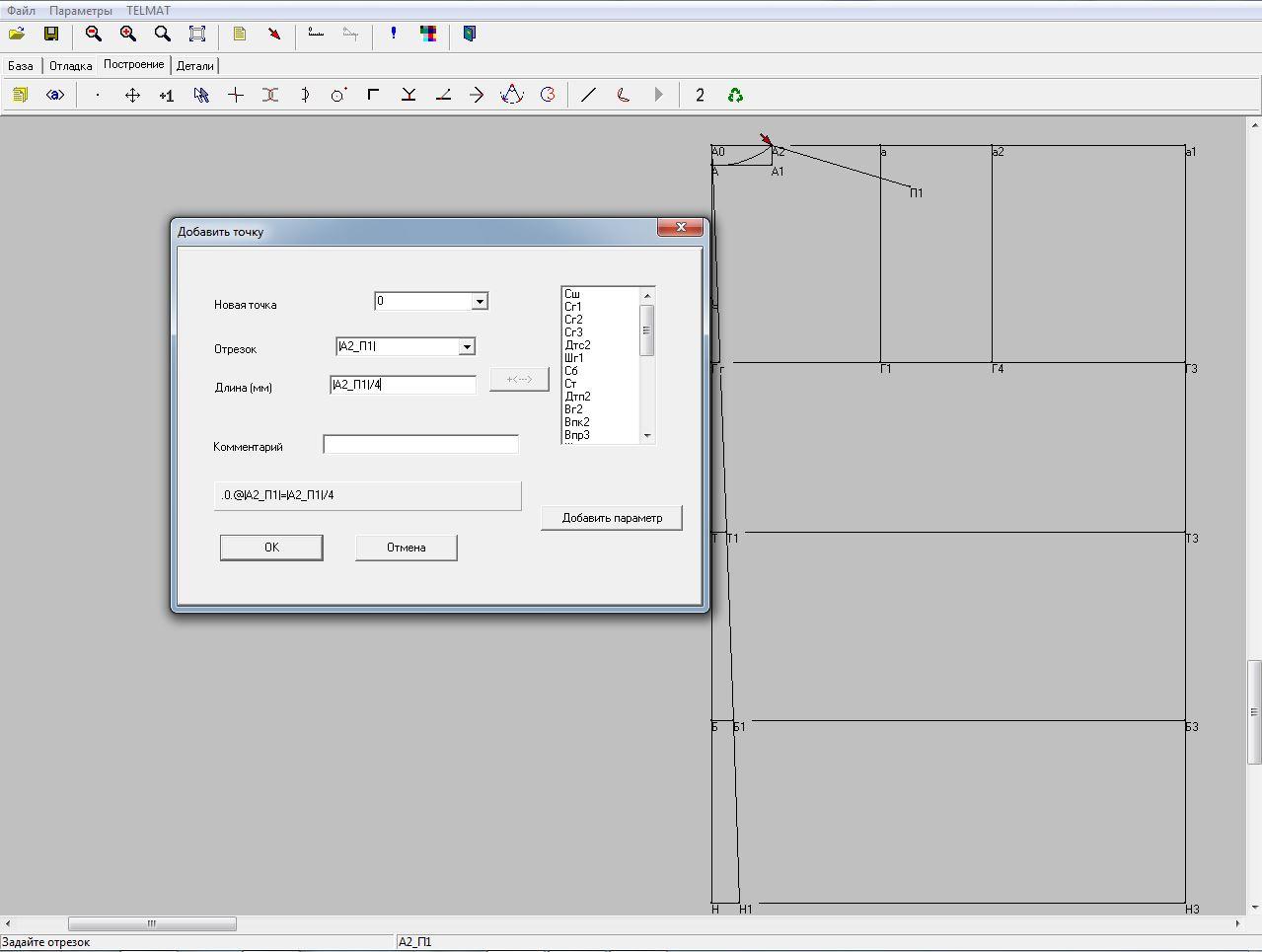

87.Положение плечевой вытачки от точки А2.Нажимаем кнопку «добавить точку».

88.Выбираем отрезок А2_П1,Новая точка 0,длина=А2_П1/4

89.

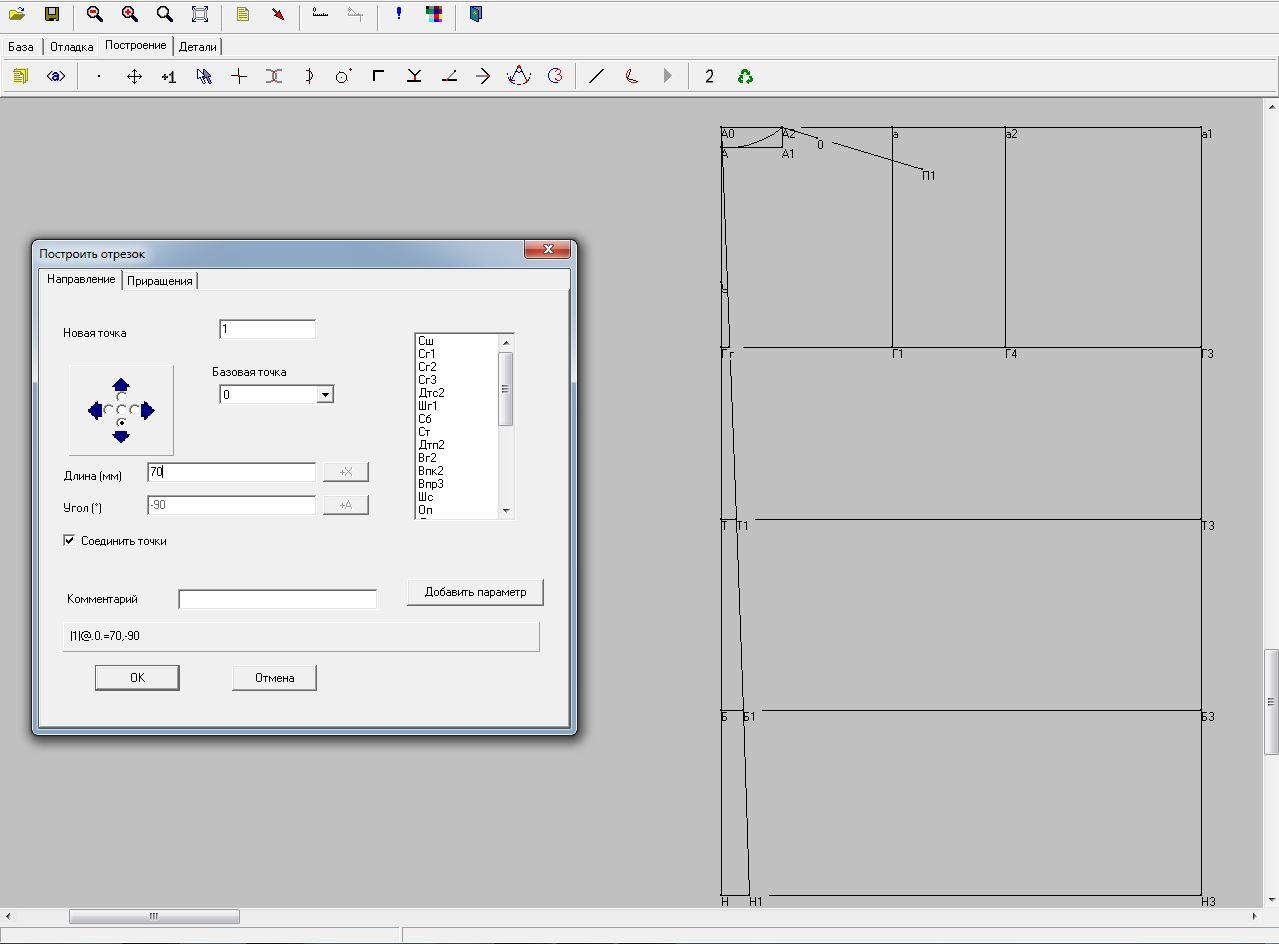

90.Длина вытачки.Новая точка 1,длина=70.

91.

92.Раствор вытачки по линии плеча.,отрезок 0_П1,новая точка 2,длина=20.

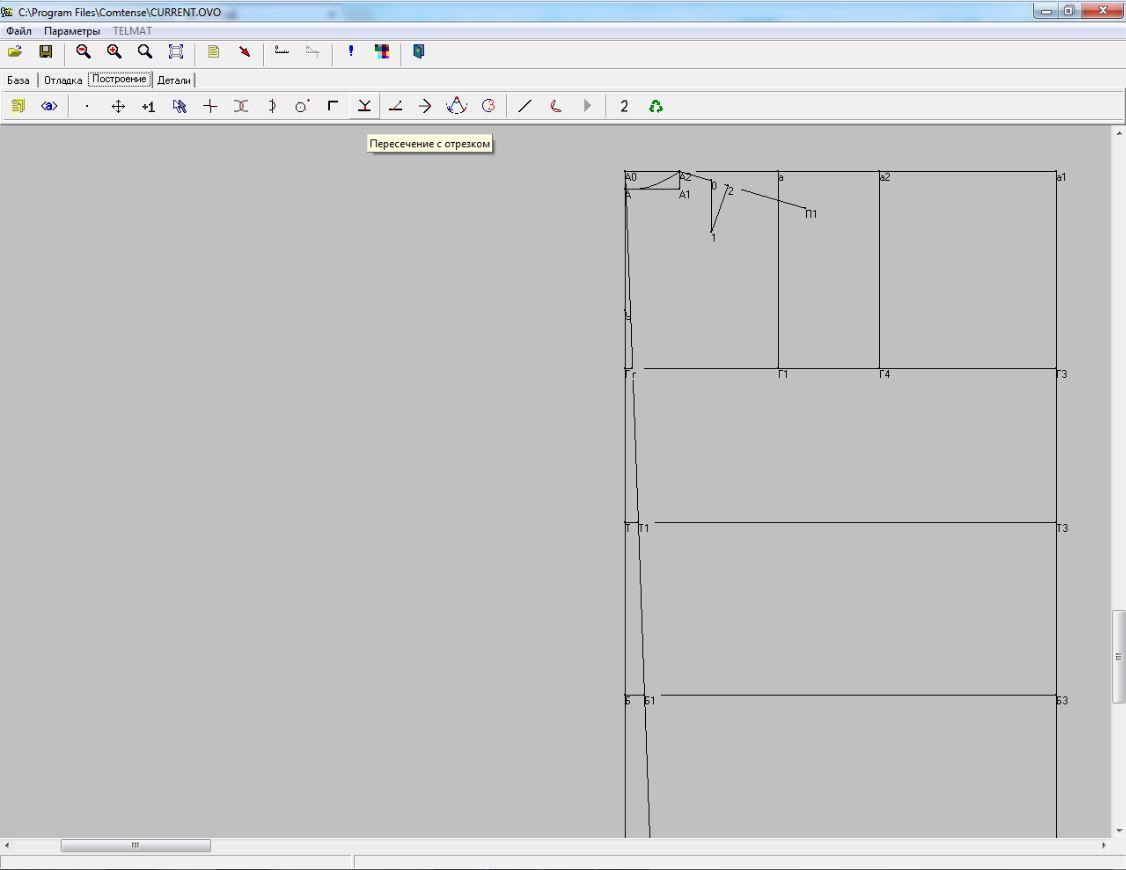

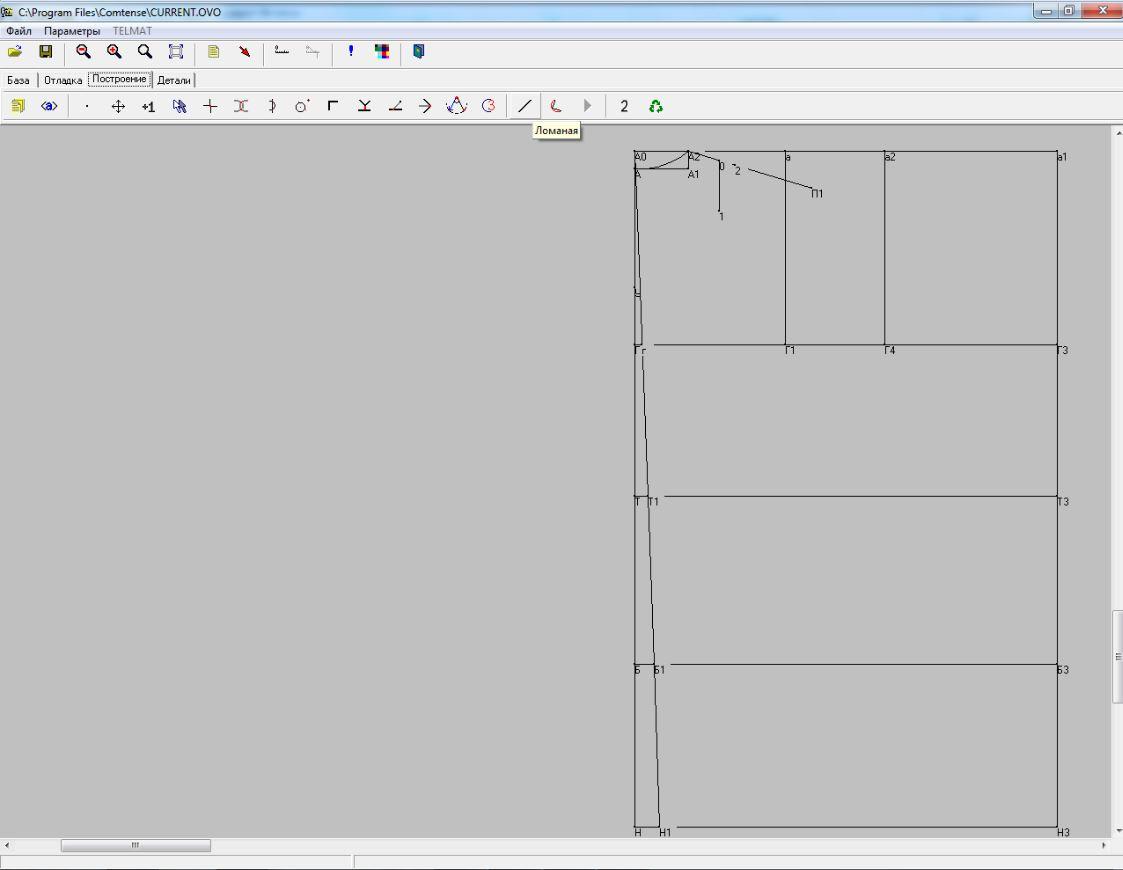

93.Соединяем 1-2 с помощью .

94.

95.Нажимае кнопку «пересечение с отрезком».

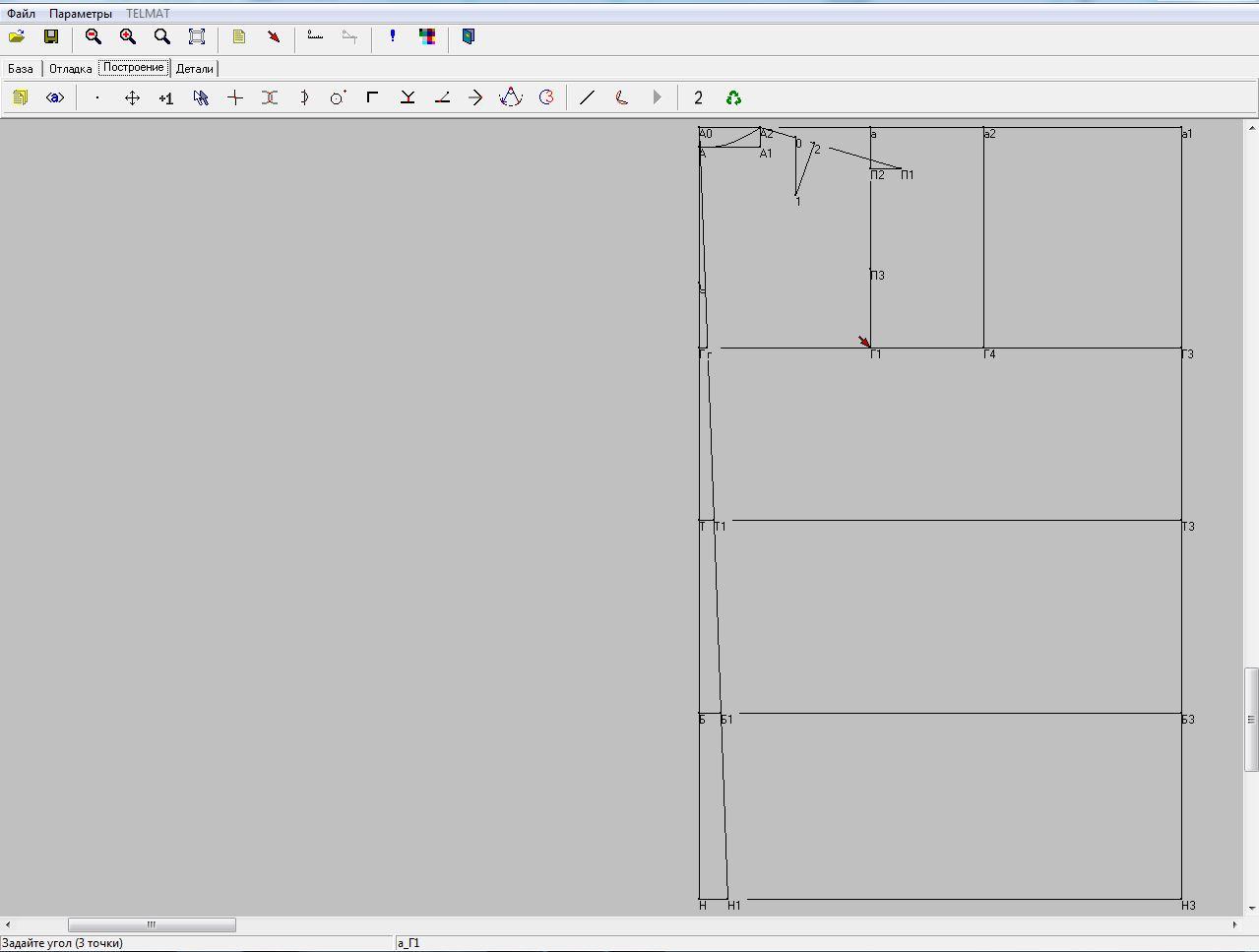

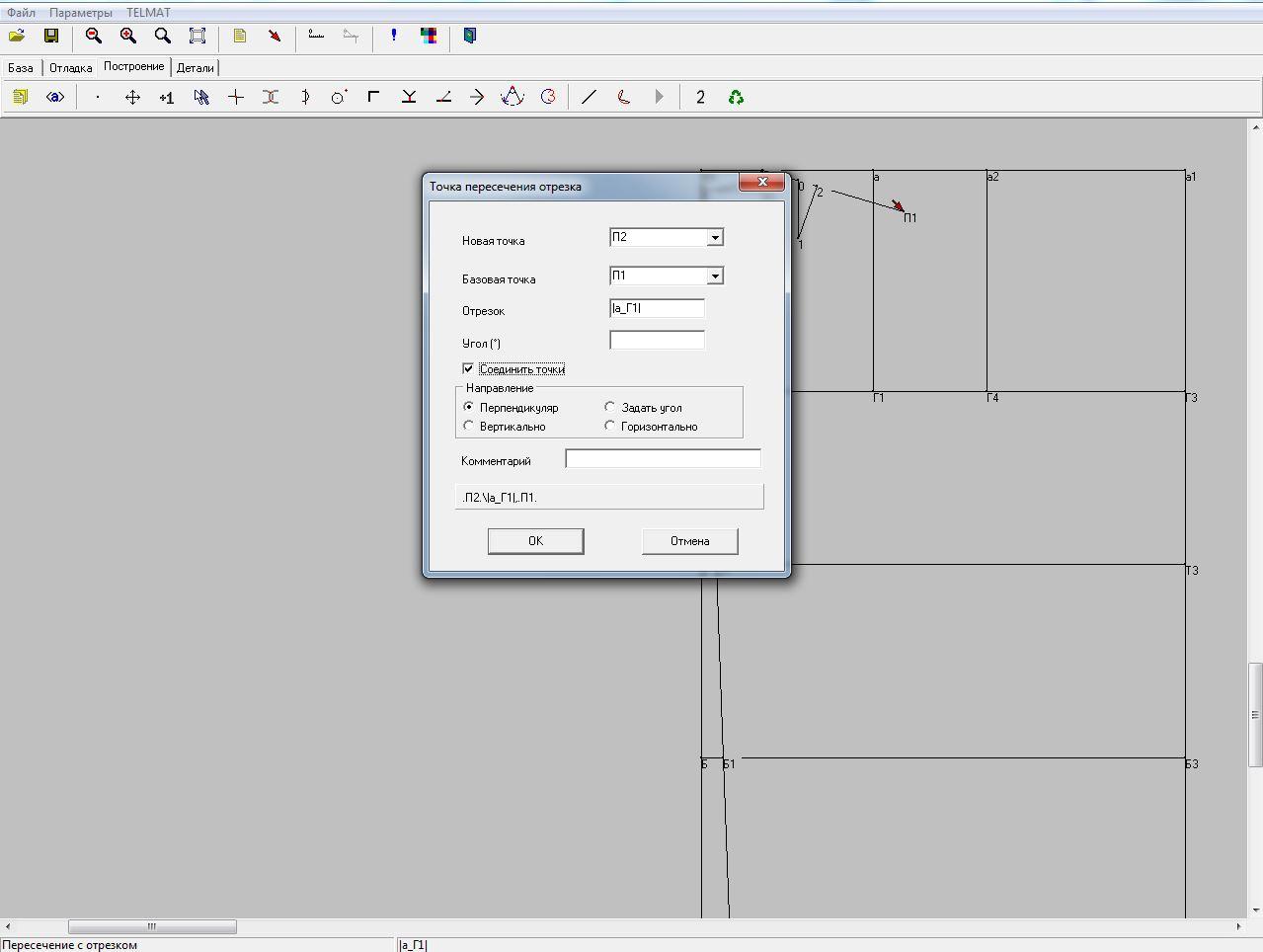

96.Выбираем отрезок а_Г1,базовая точка П1,новая точка П2,ставим галочку соединить точки,препендикуляр.

97.

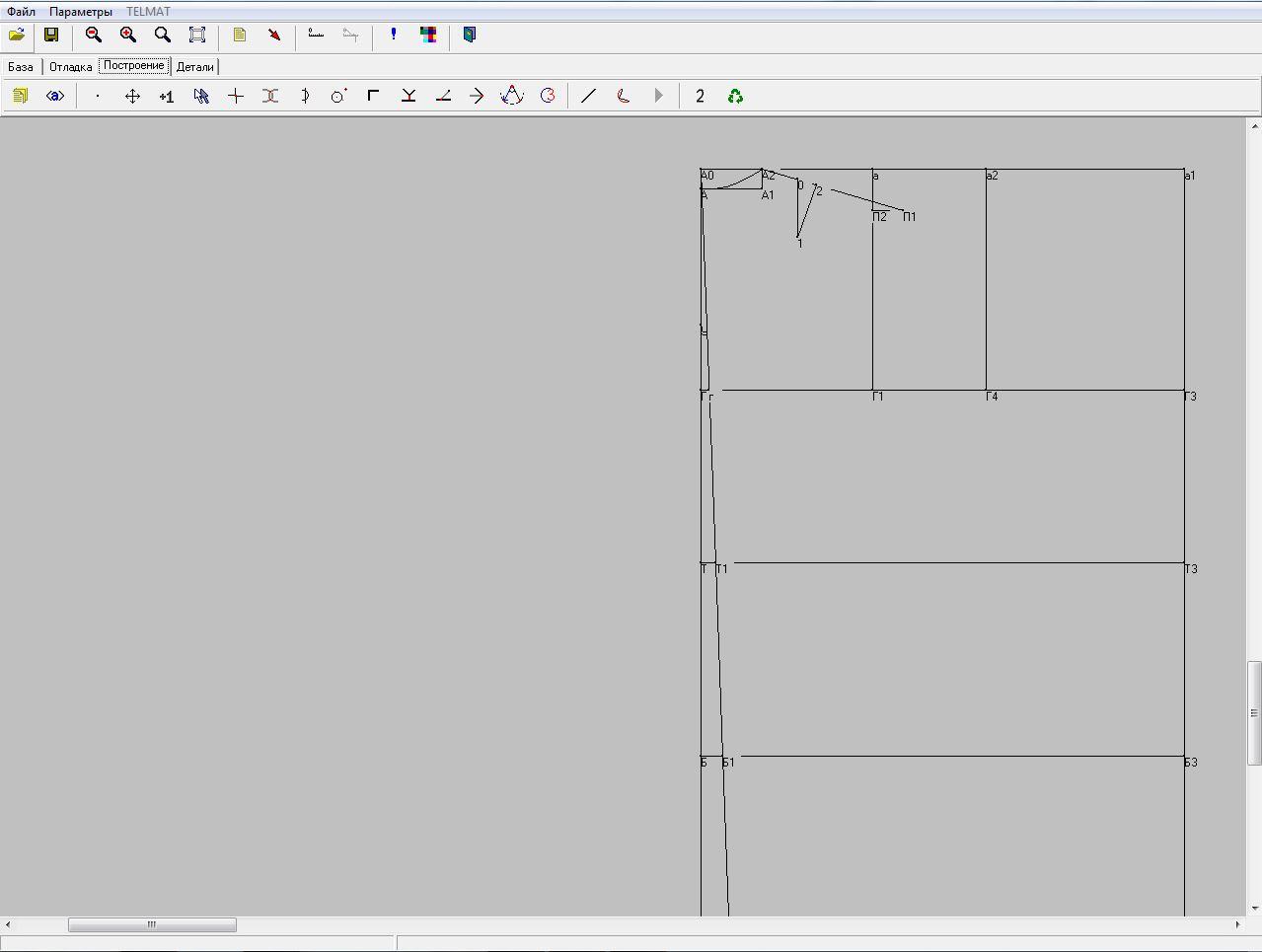

98.Контрольная точка П3. Новая точка П3,Базовая точка Г1,направление вверх,длина=П2_Г1/3+20.

99.

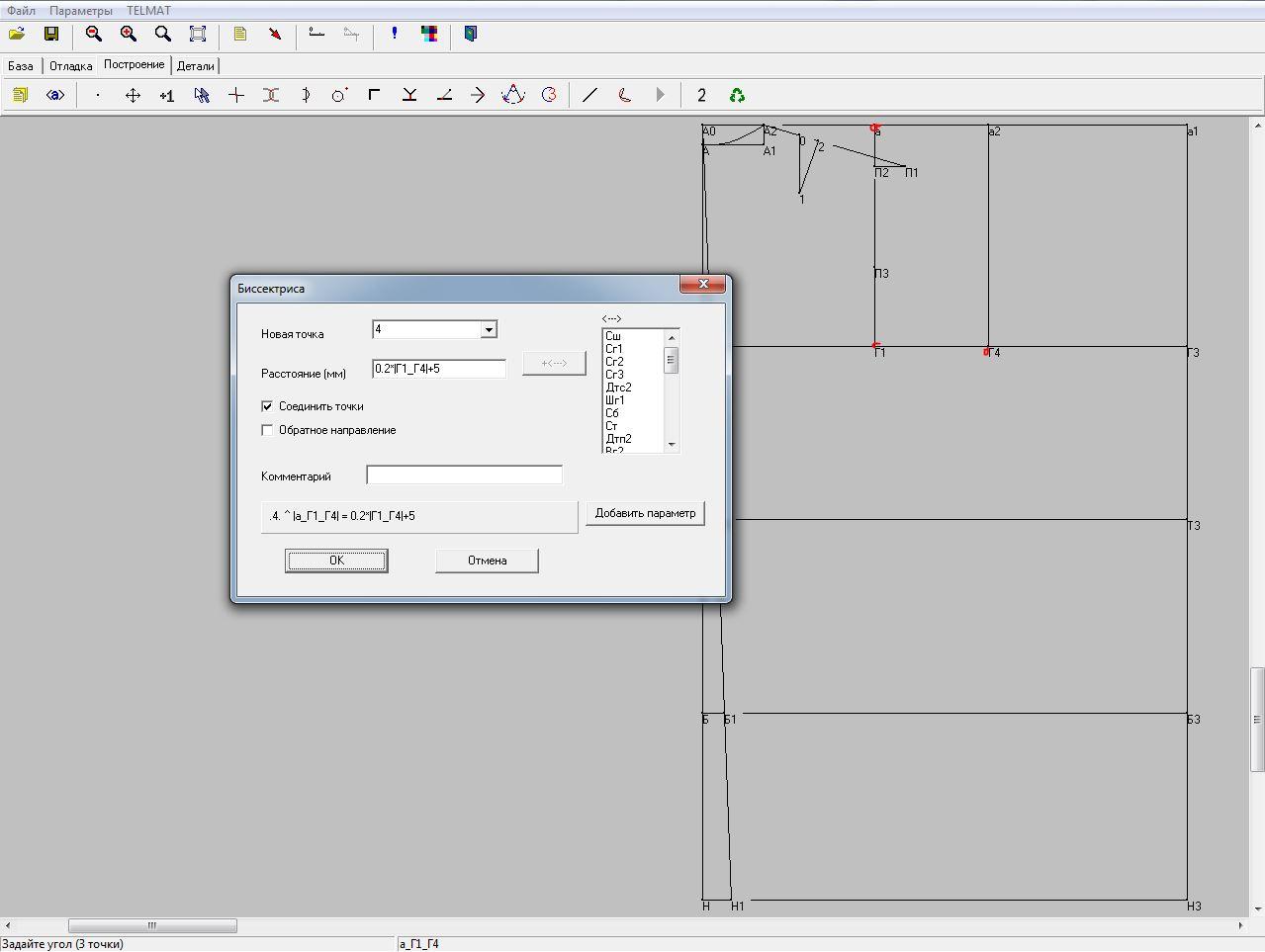

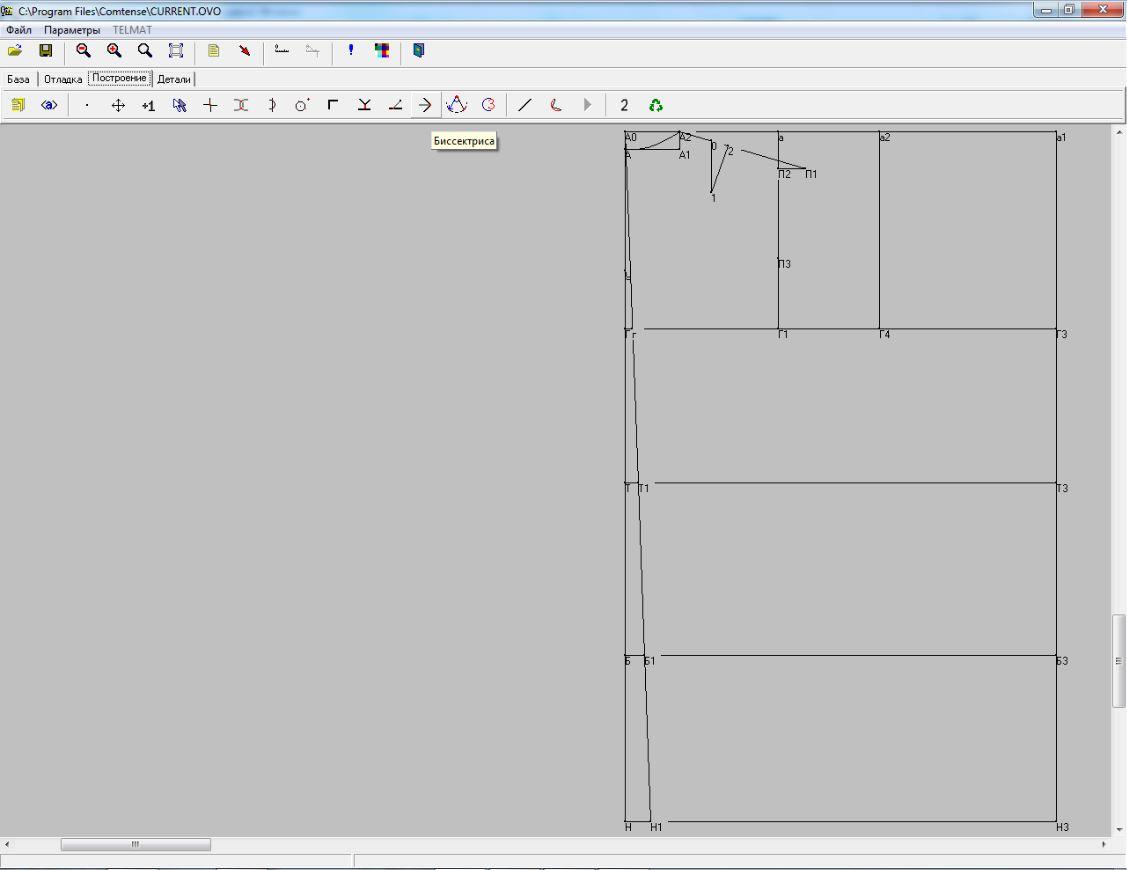

100.Дополнительня точка 4.Нажимае кнопку «биссектриса».

101.Выбираем угол аГ1Г4.

102.

103.Новая точка 4,расстояние= 0.2*Г1_Г4=5.

104.

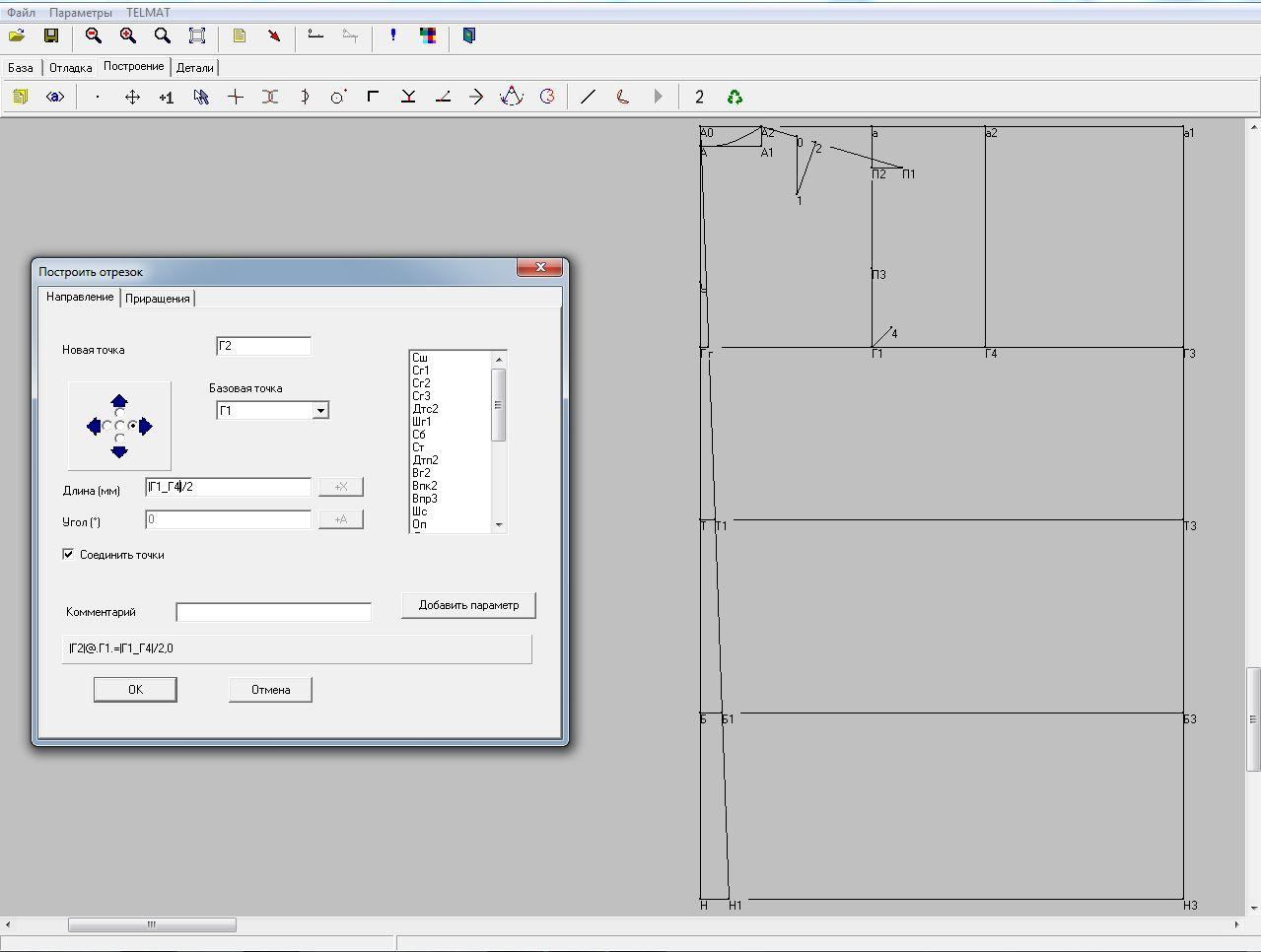

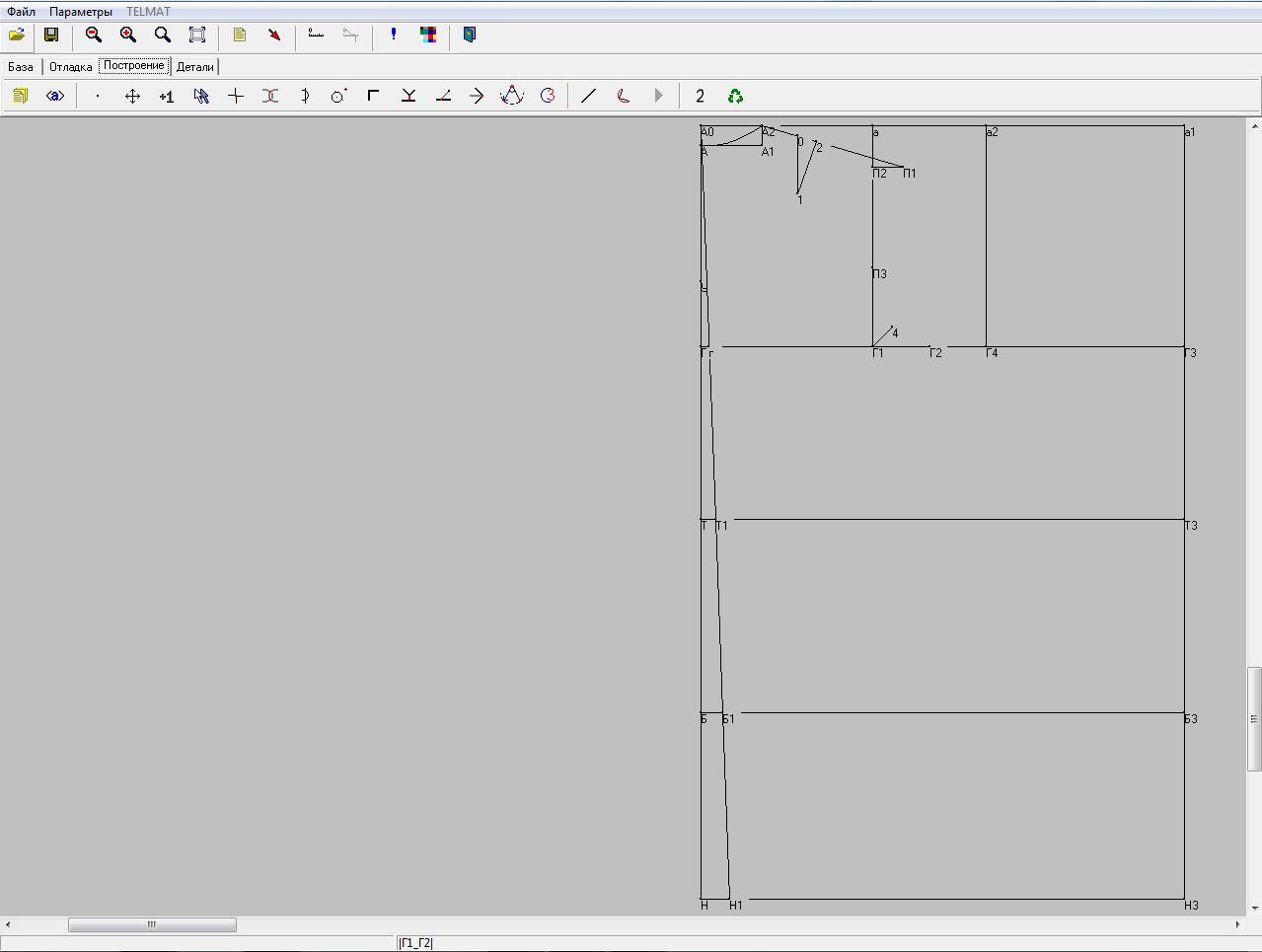

105.Вертикальная боковая линия точка Г2.Новая точка Г2,длина=Г1_Г4/2.

106.

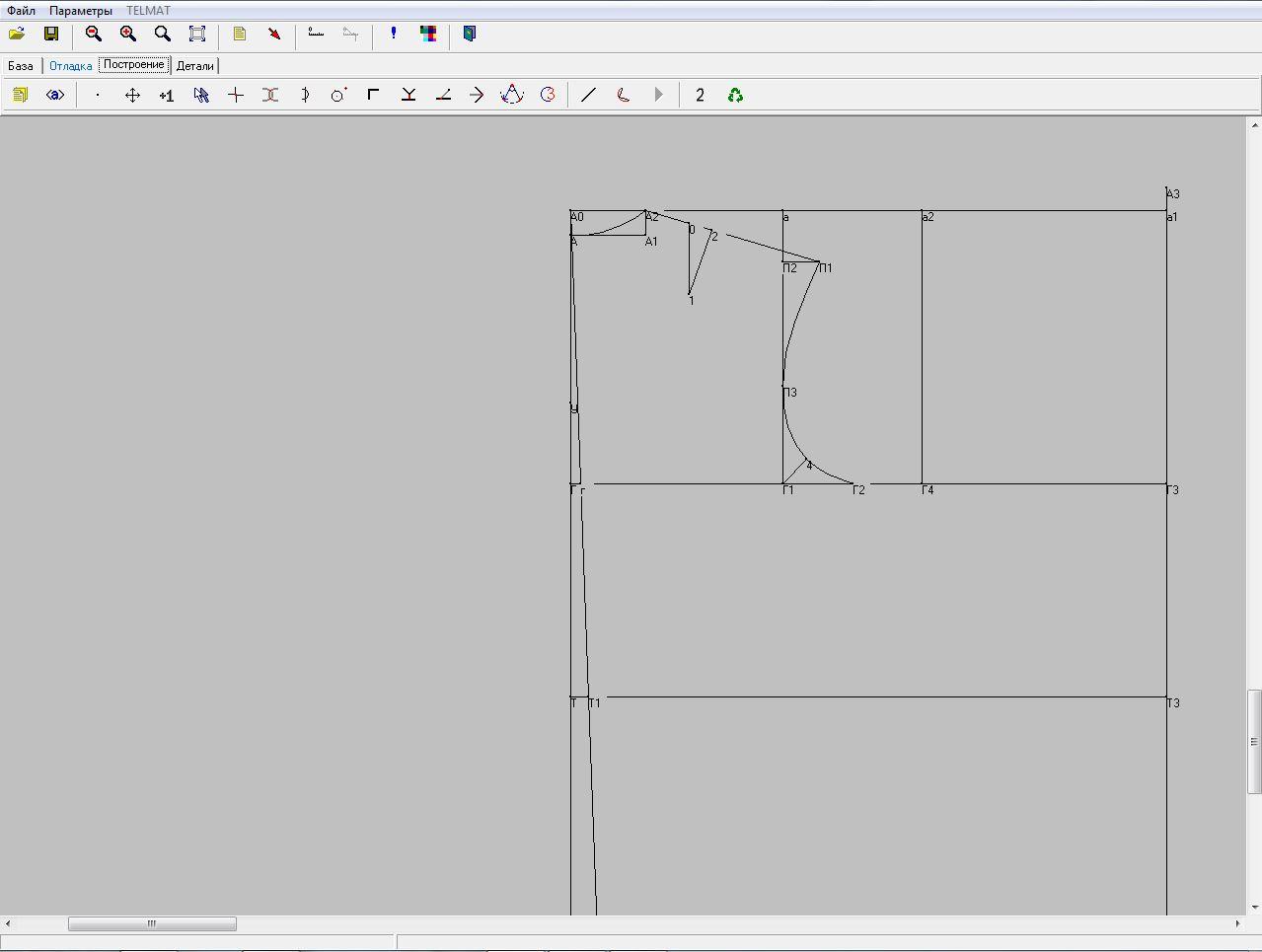

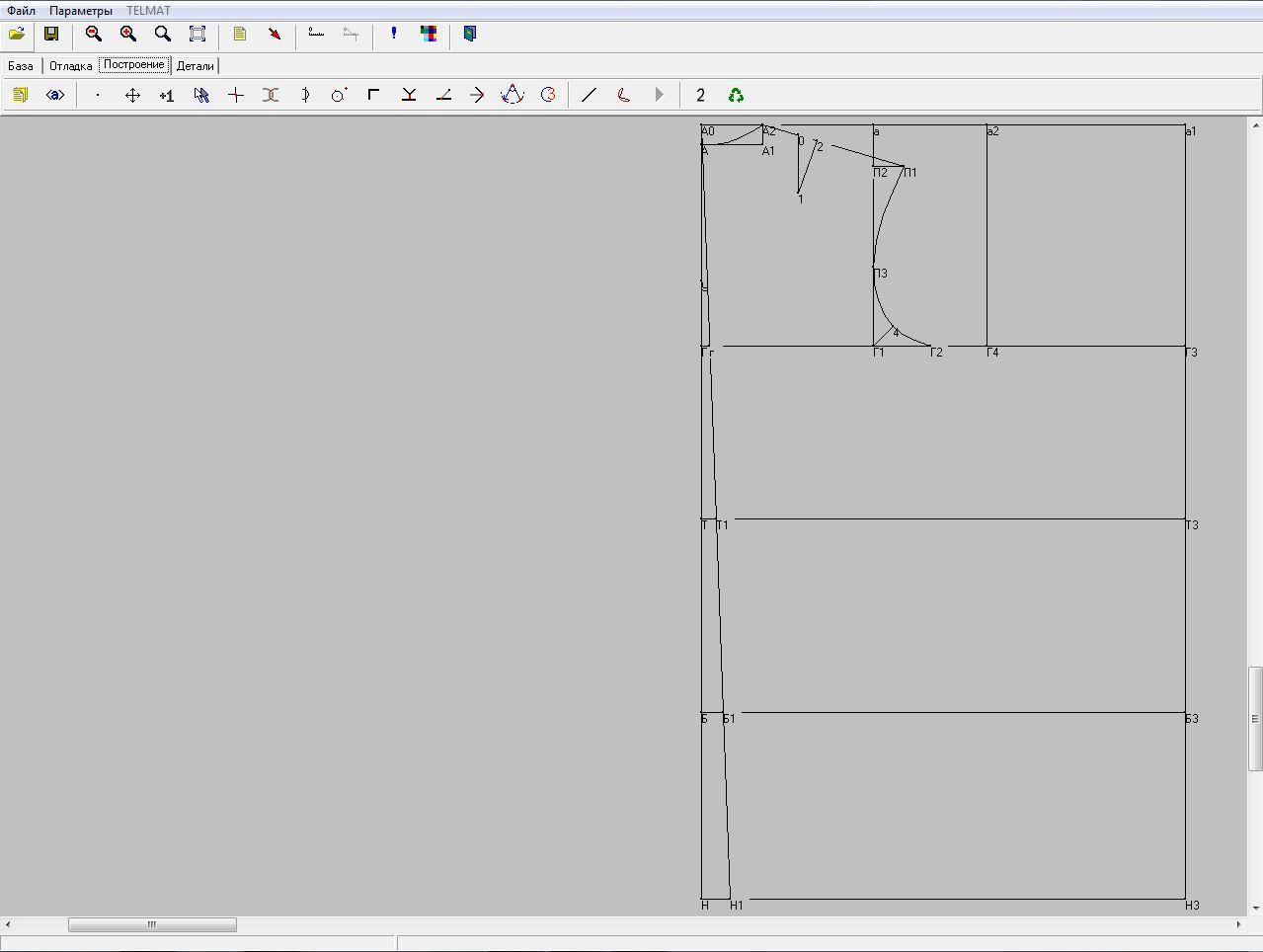

107.Оформляем с помощью «кривая»,линию проймы соединяя точки П1,П3,1,Г2.

108.

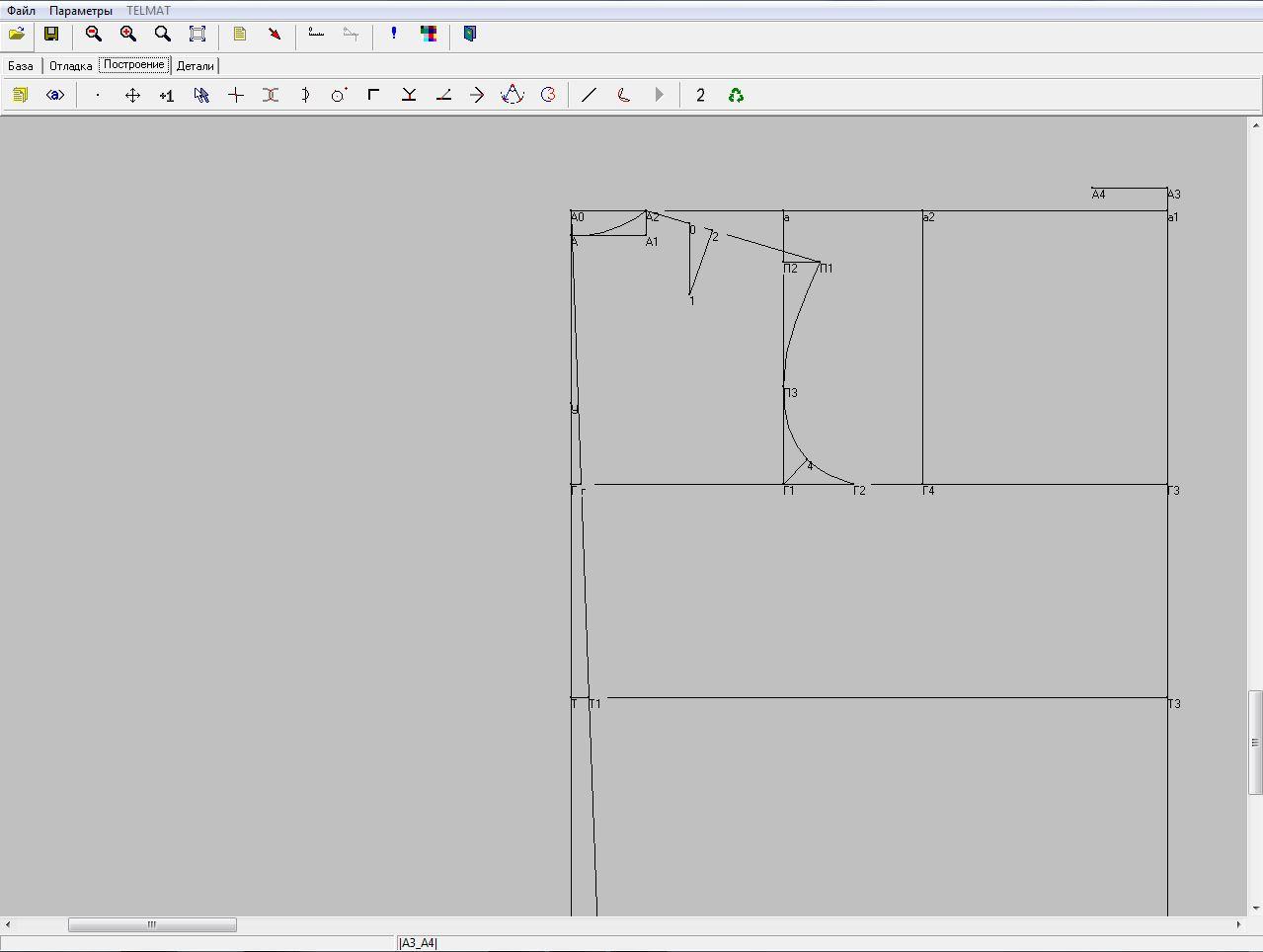

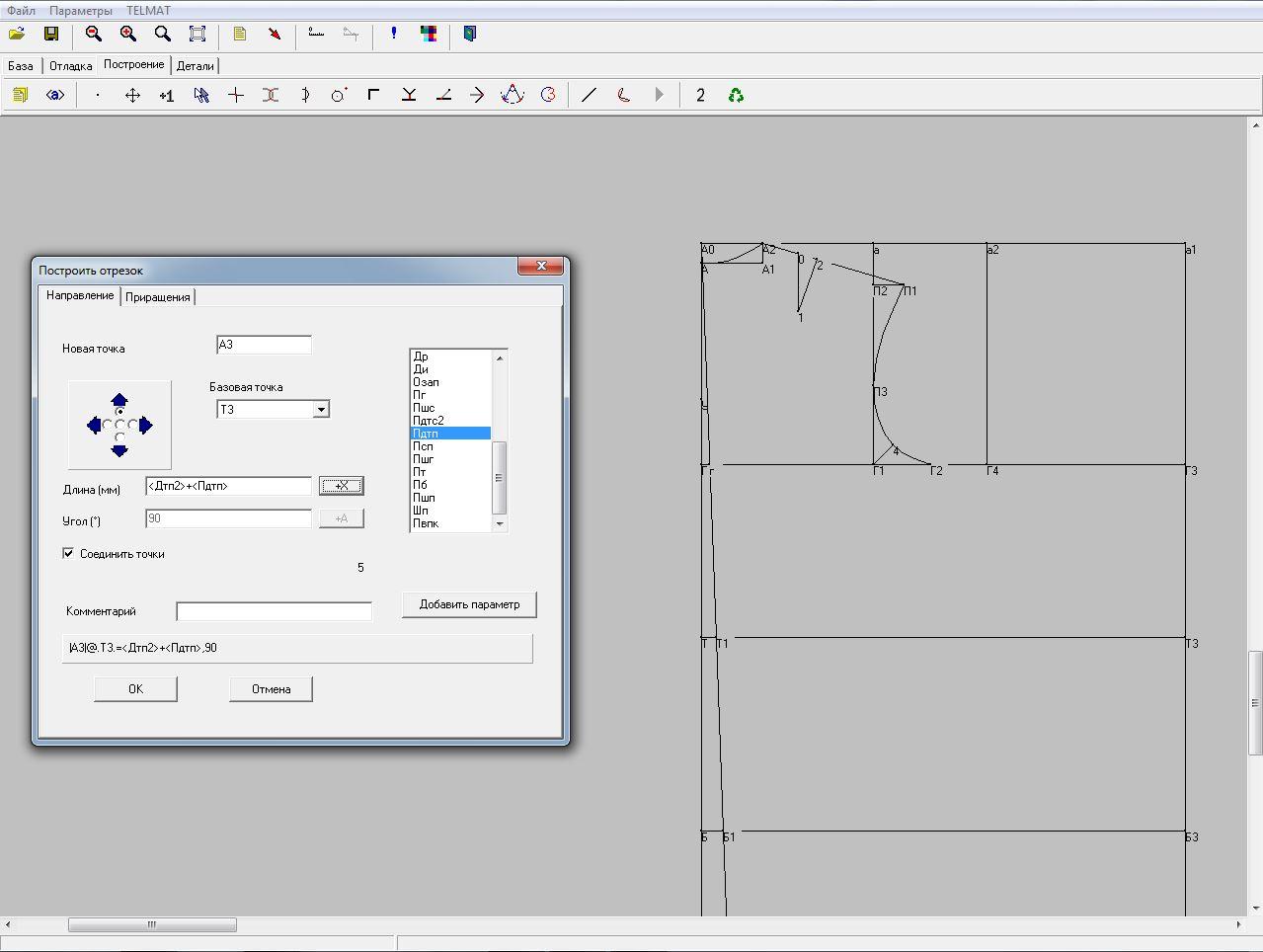

109.Вершина горловины полочки. Новая точка А3,длина=Дтп2+Пдтп.

110.

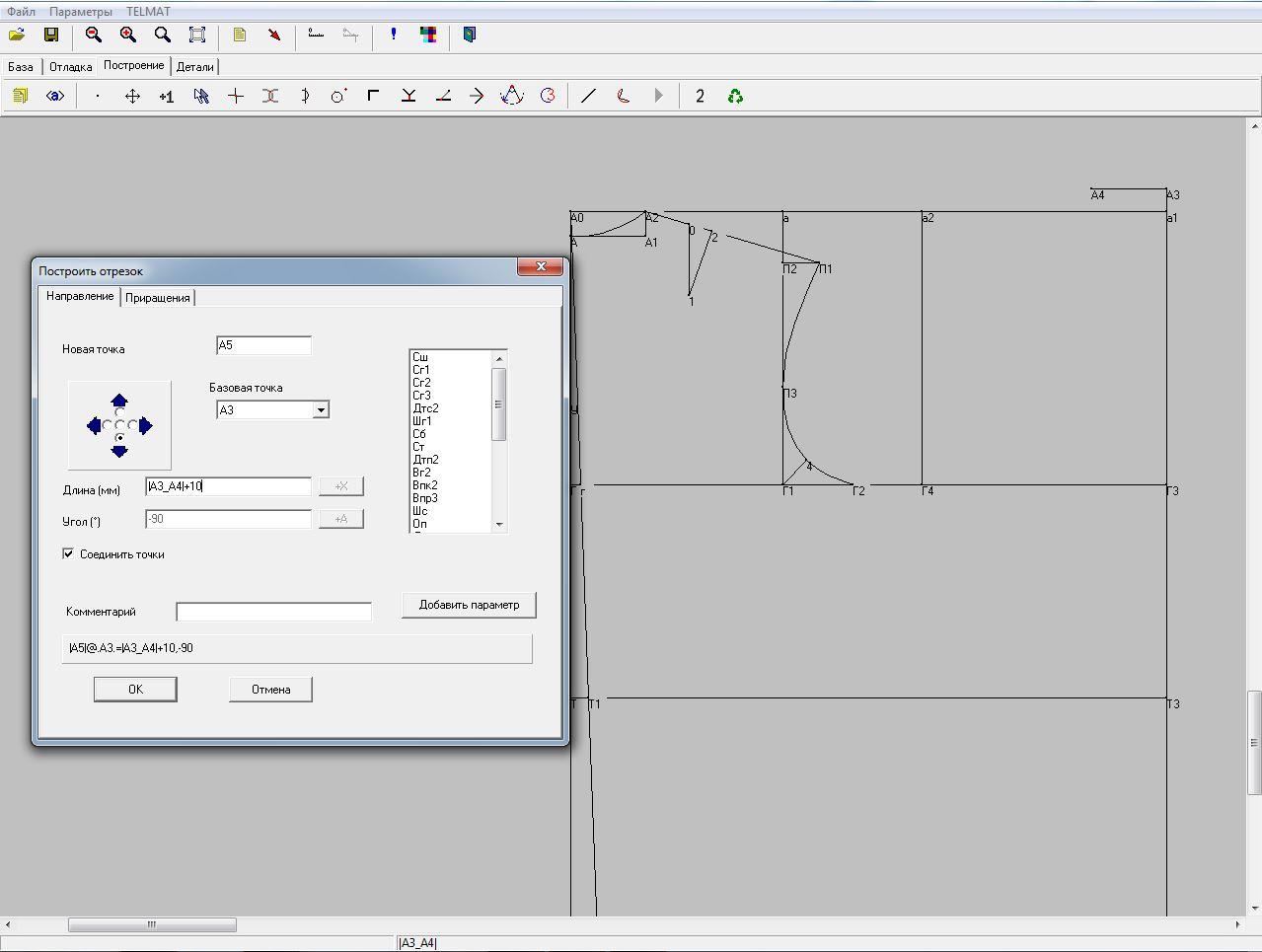

111.Ширина горловины полочки. Новая точка А4,длина=А0_А2.

112.

113.Глубина горловины полочки. Новая точка А5,длина=А3_А4+10.

114.

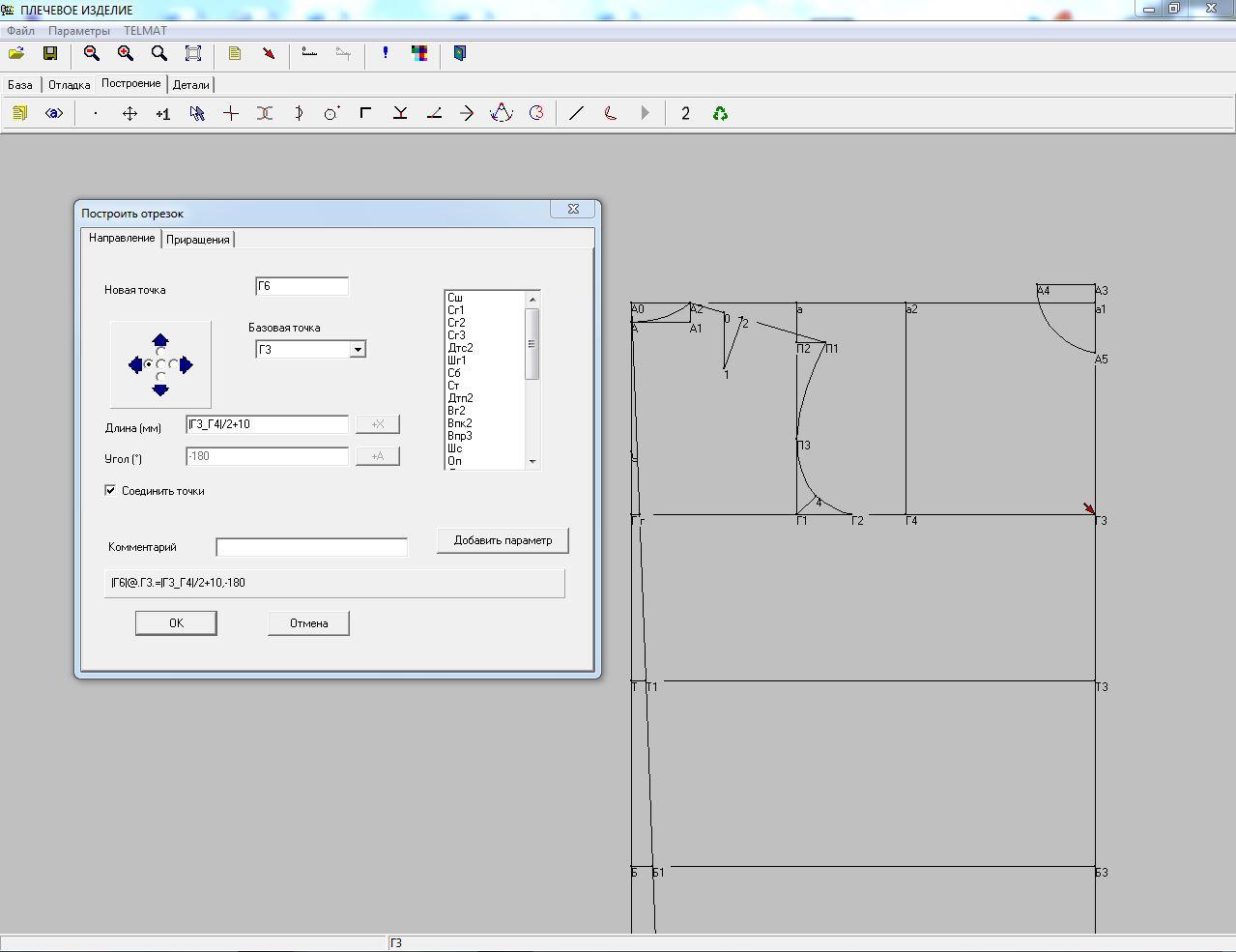

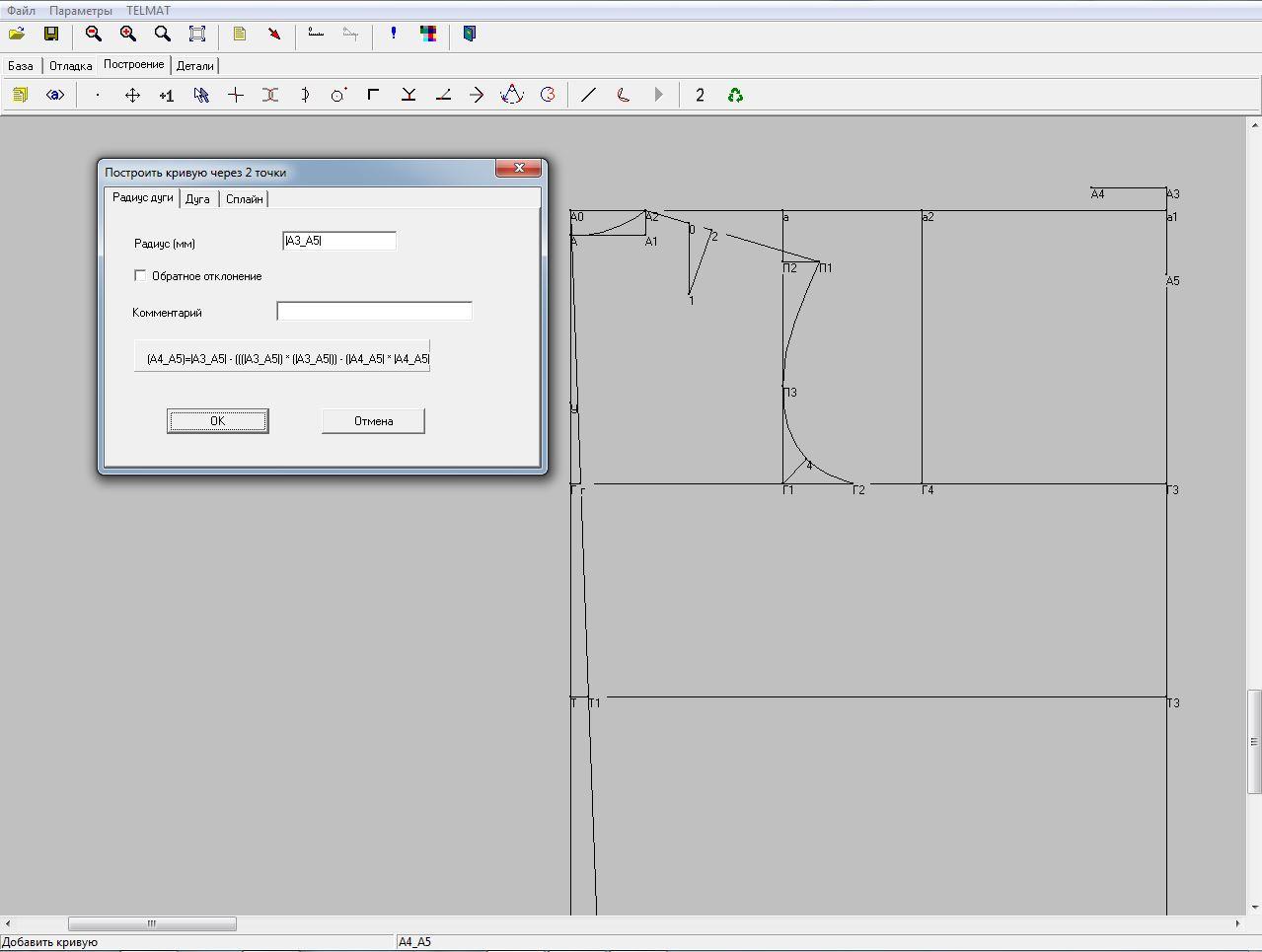

115.Оформляем горловину.Нажимаем кнопку «кривая» ,выбираем функцию «Радиус дуги»,радиус=А3_А5.

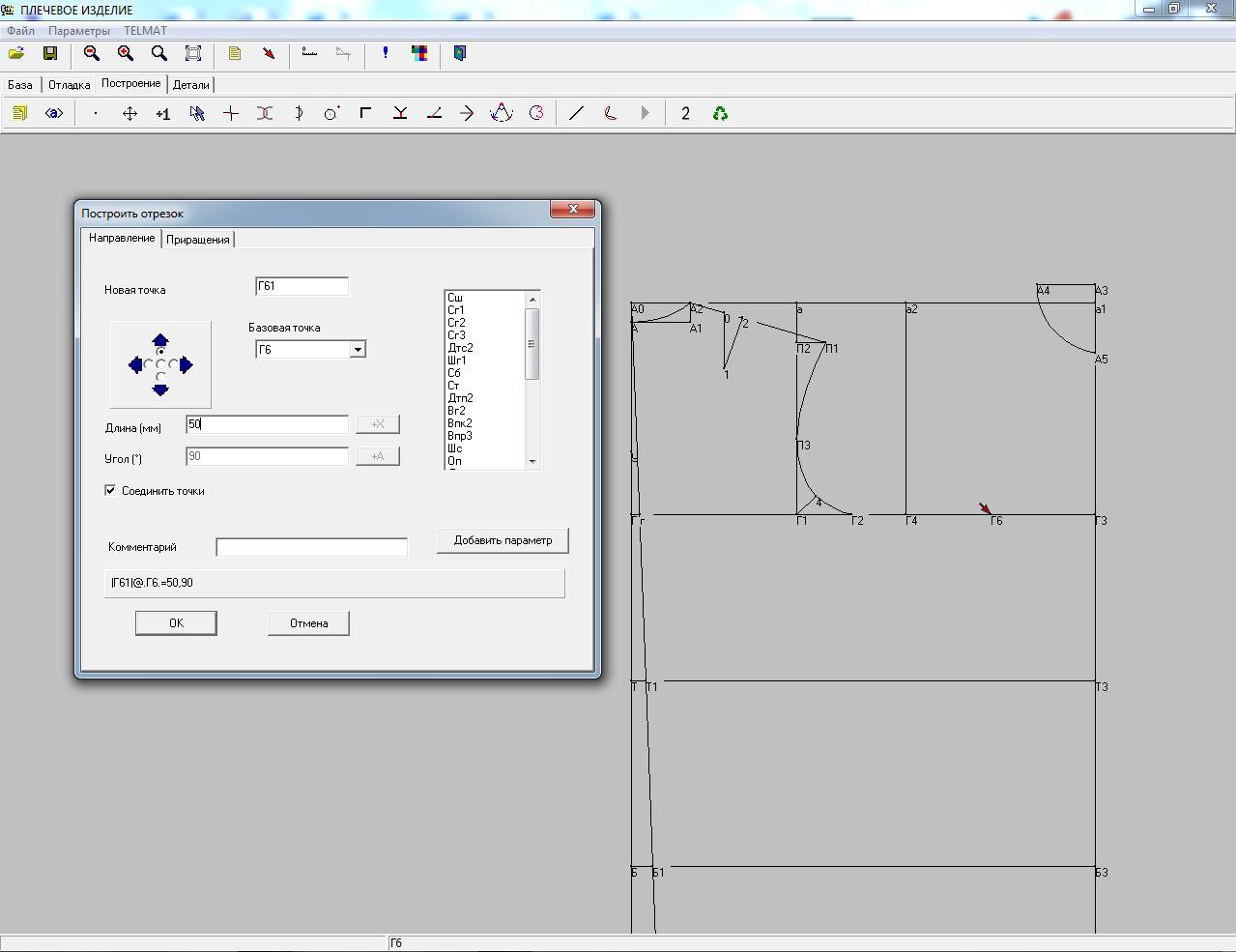

116.

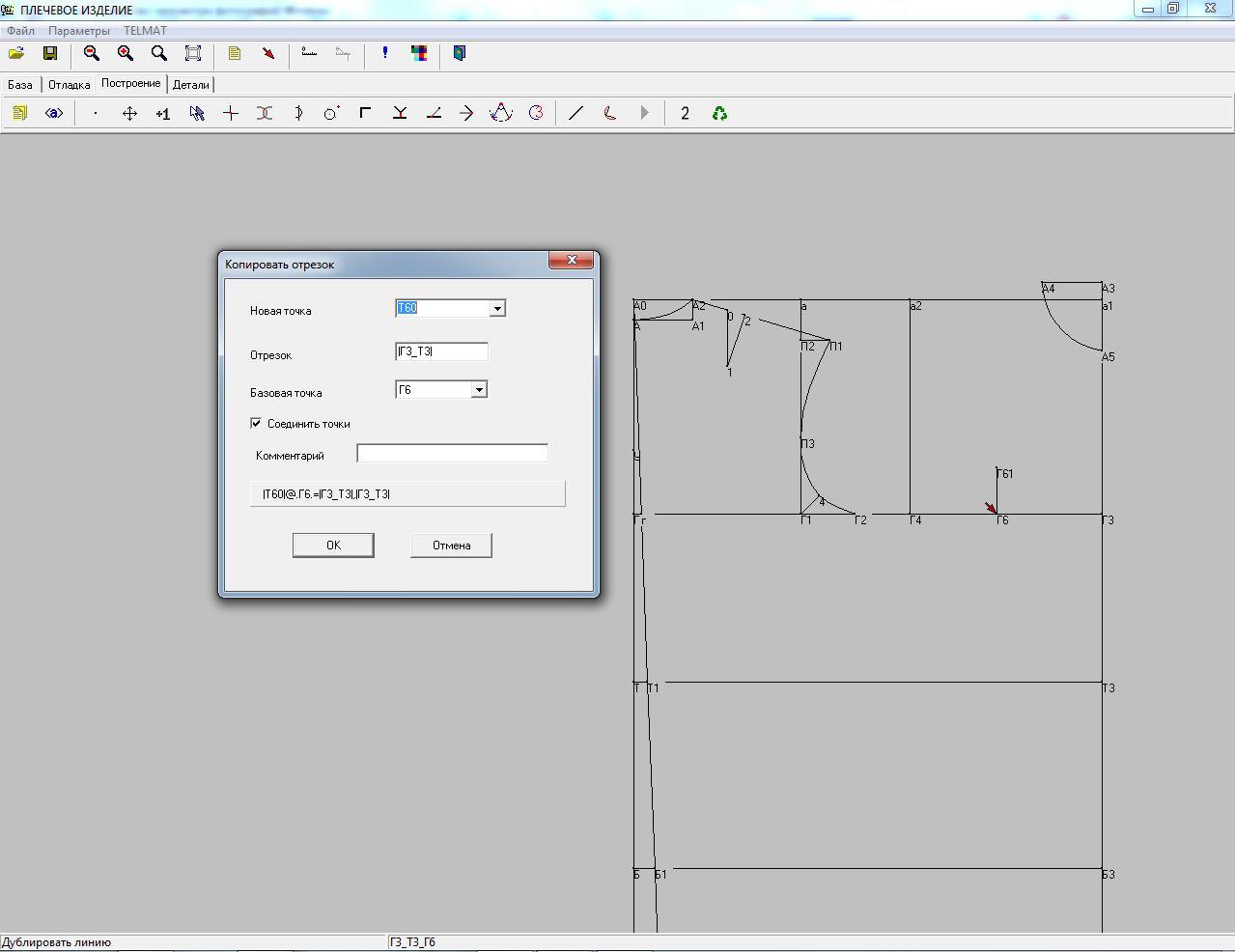

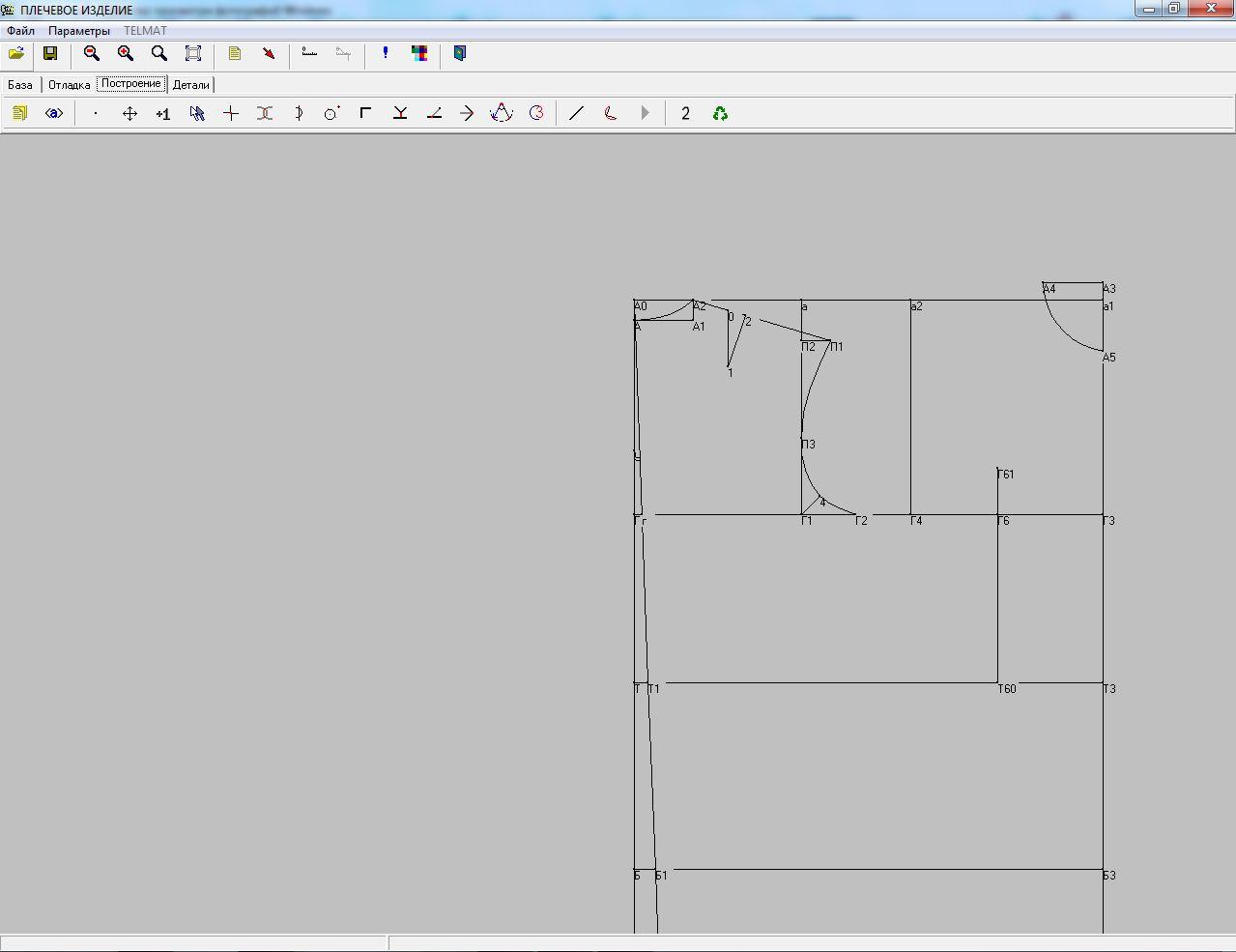

117.Поожение нагрудной вытачки по линии глубины проймы. Новая точка Г6,длина=Г3_Г4/2+10

118.Новаяточка Г61,длина=50.

119.Копируем отрезок Г3_Т3,откладываем от точки Г6.

120.

121.

122.Новая точка Т60.

123.

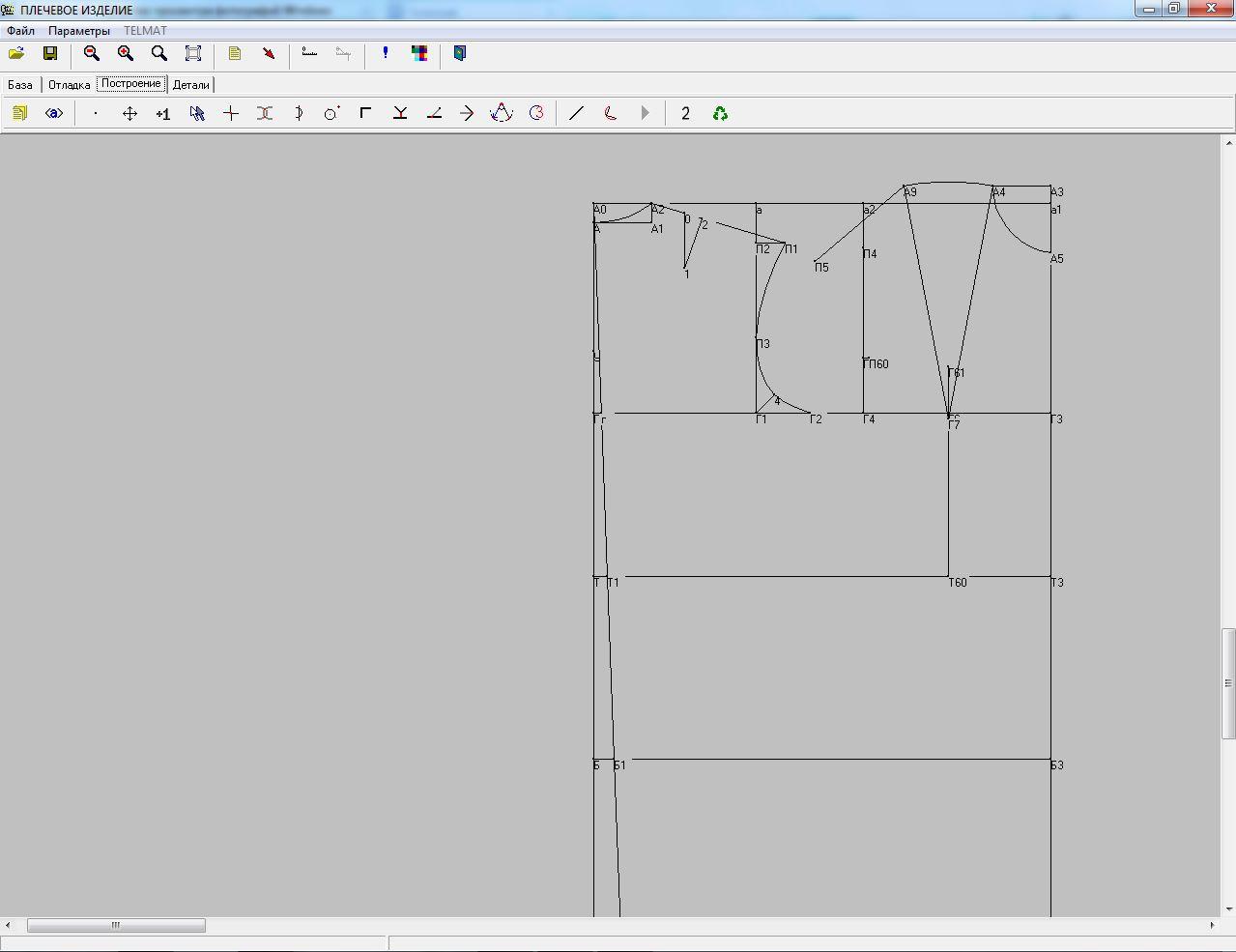

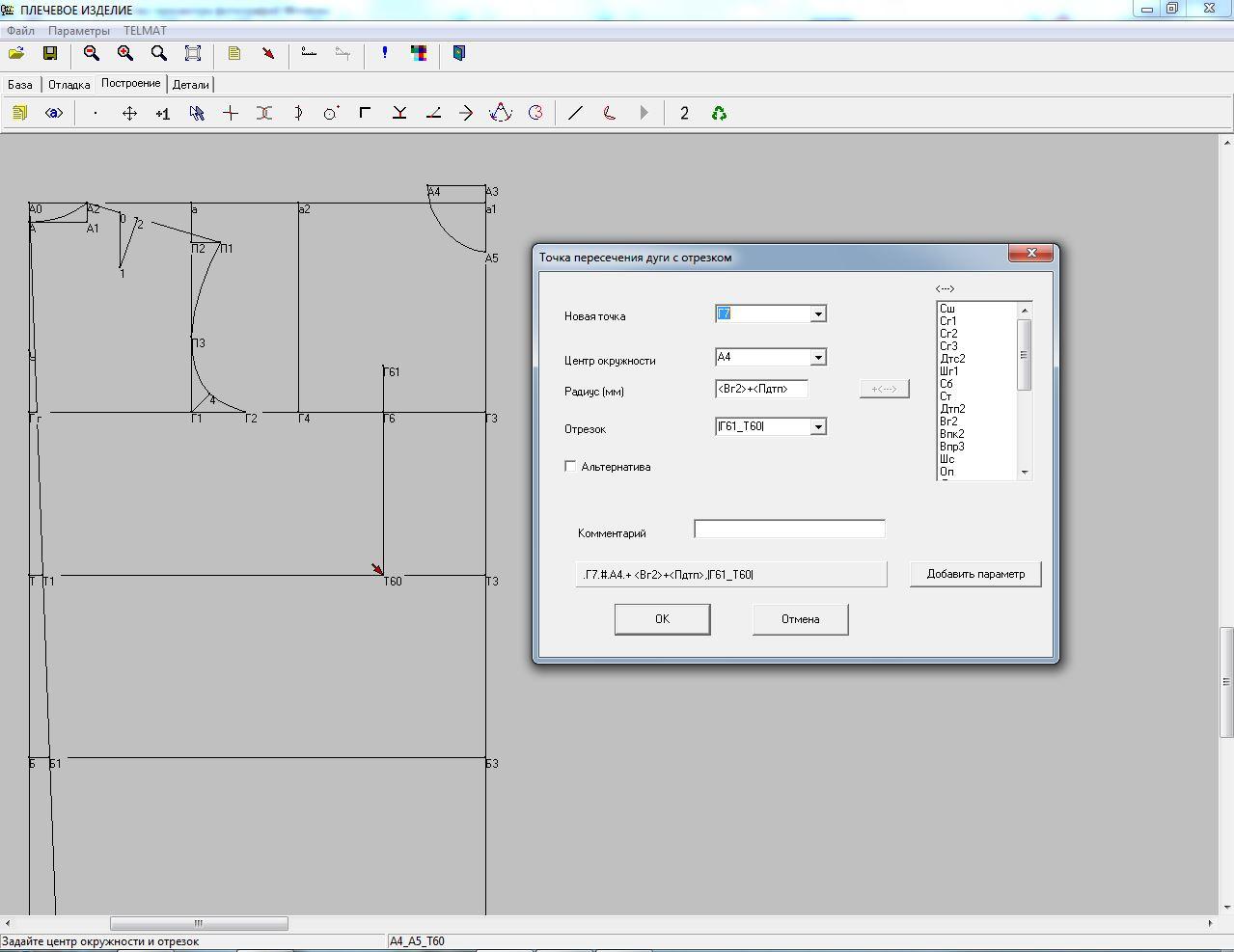

124.Конец нагрудной вытачки. Нажимаем кнопку «точка пересечения дуги с отрезком»

125.Новая точка Г7,центр окружности А4,радиус=Вг2+Пдтп,отрезок Г61_Т60.

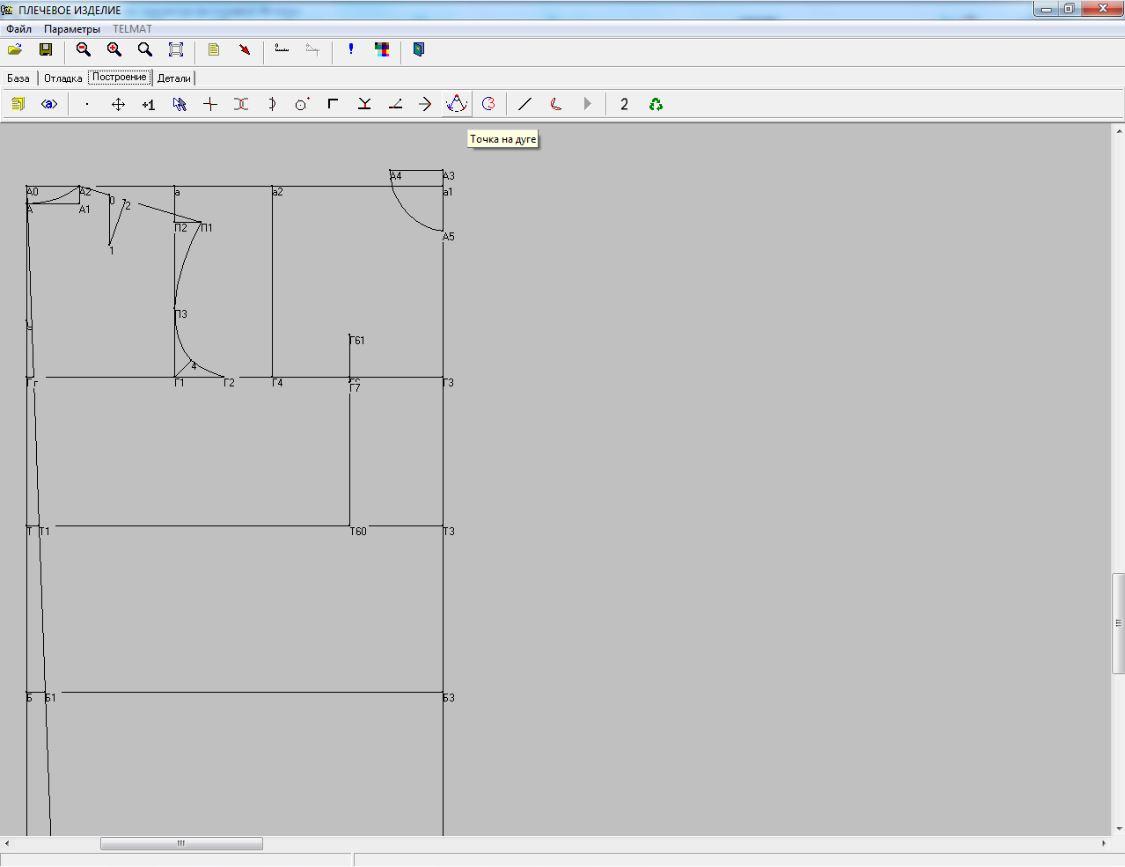

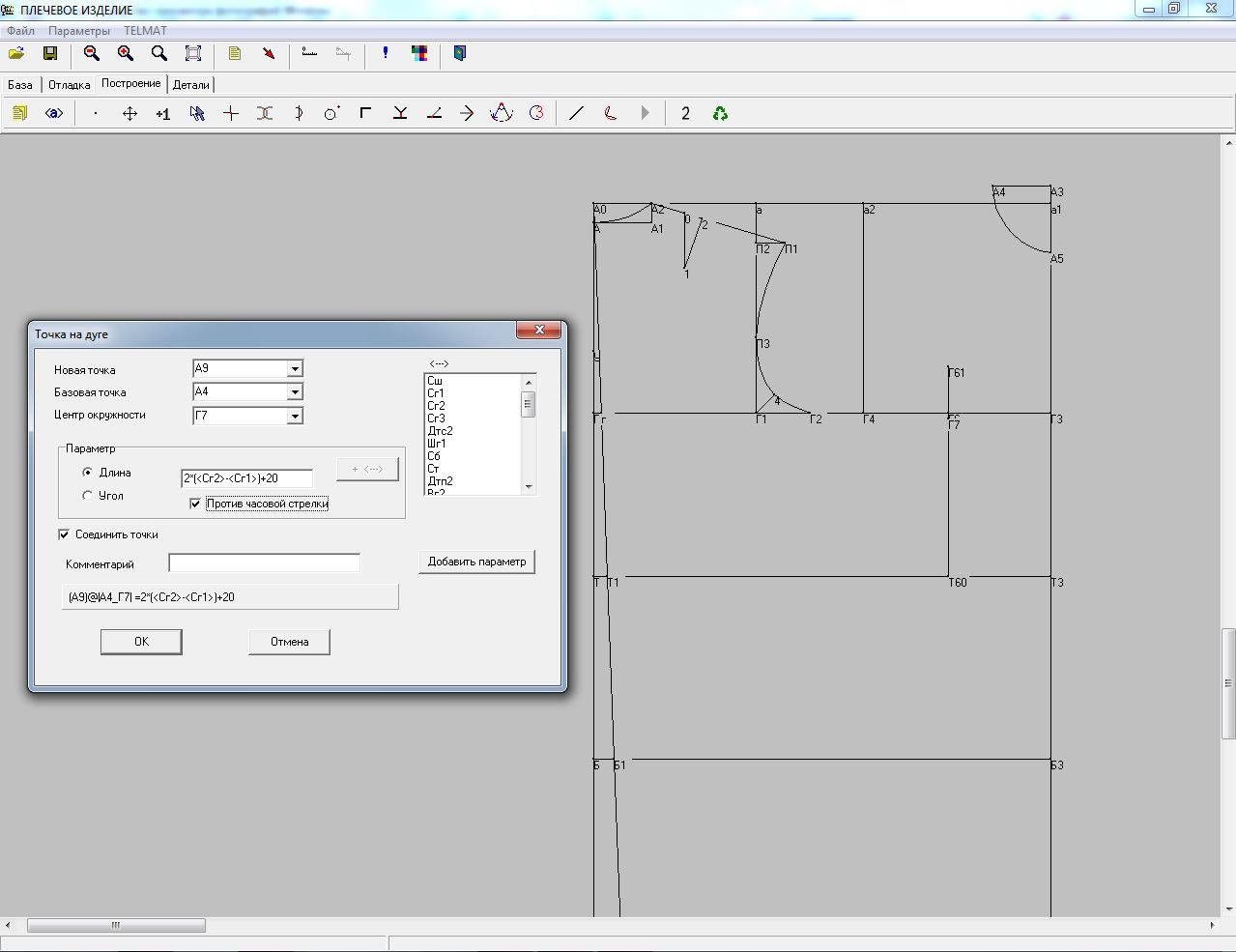

126.Раствор нагрудной вытачки. Нажимаем на кнопку «точка на дуге».

127.Новая точка А9,базовая точка А4,центр окружности Г7,длина=2*(Сг1-Сг2)=20,нажимаем параметры «против часовой стрелки», «соединить точки».

128.

129.Оформляем вытачку с помощью «ломанная»,соединяя точки А4,Г7,А9.

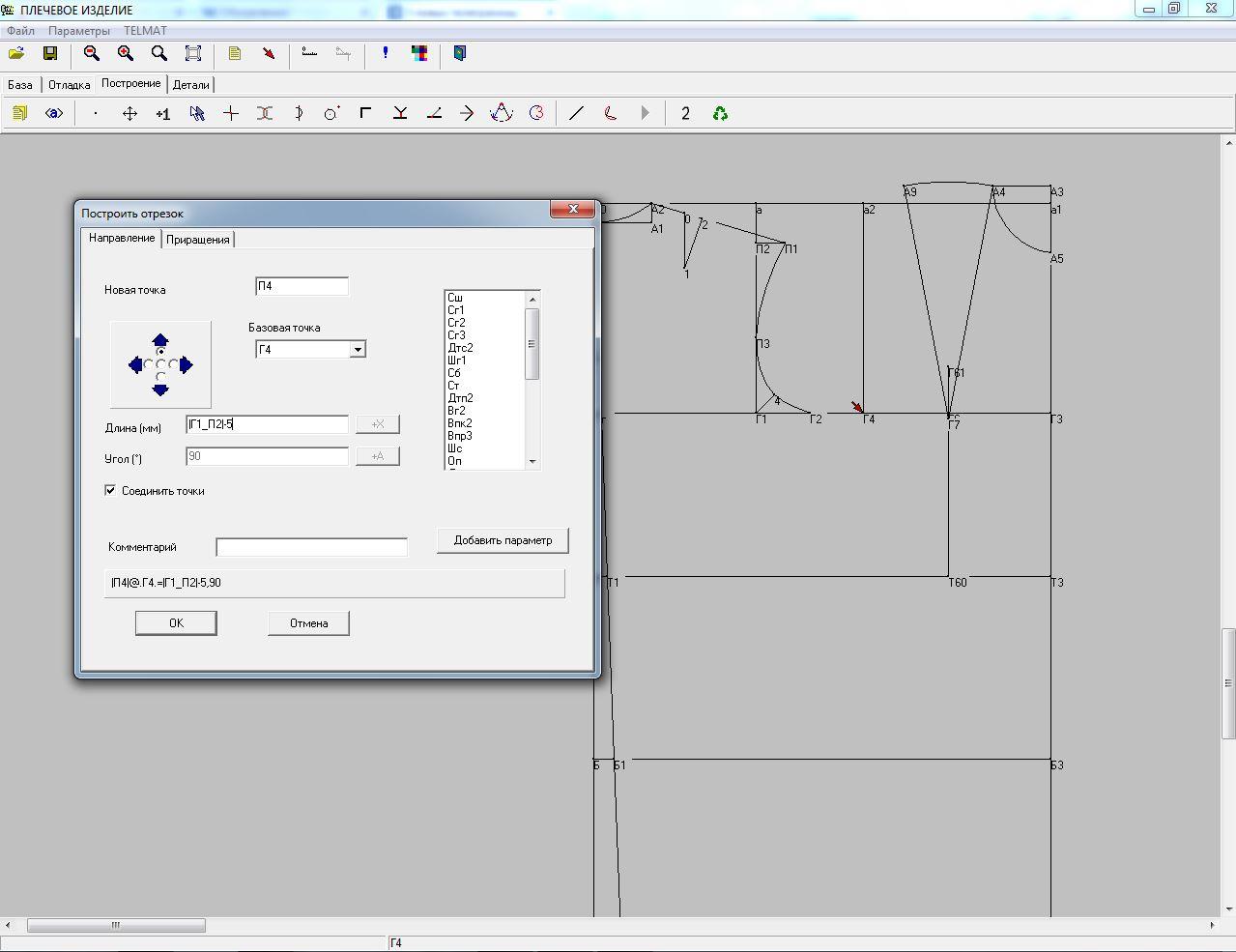

130.Дополнительная точка П4.Новая точка П4,базовая точка Г4,длина=Г1_П2-5.

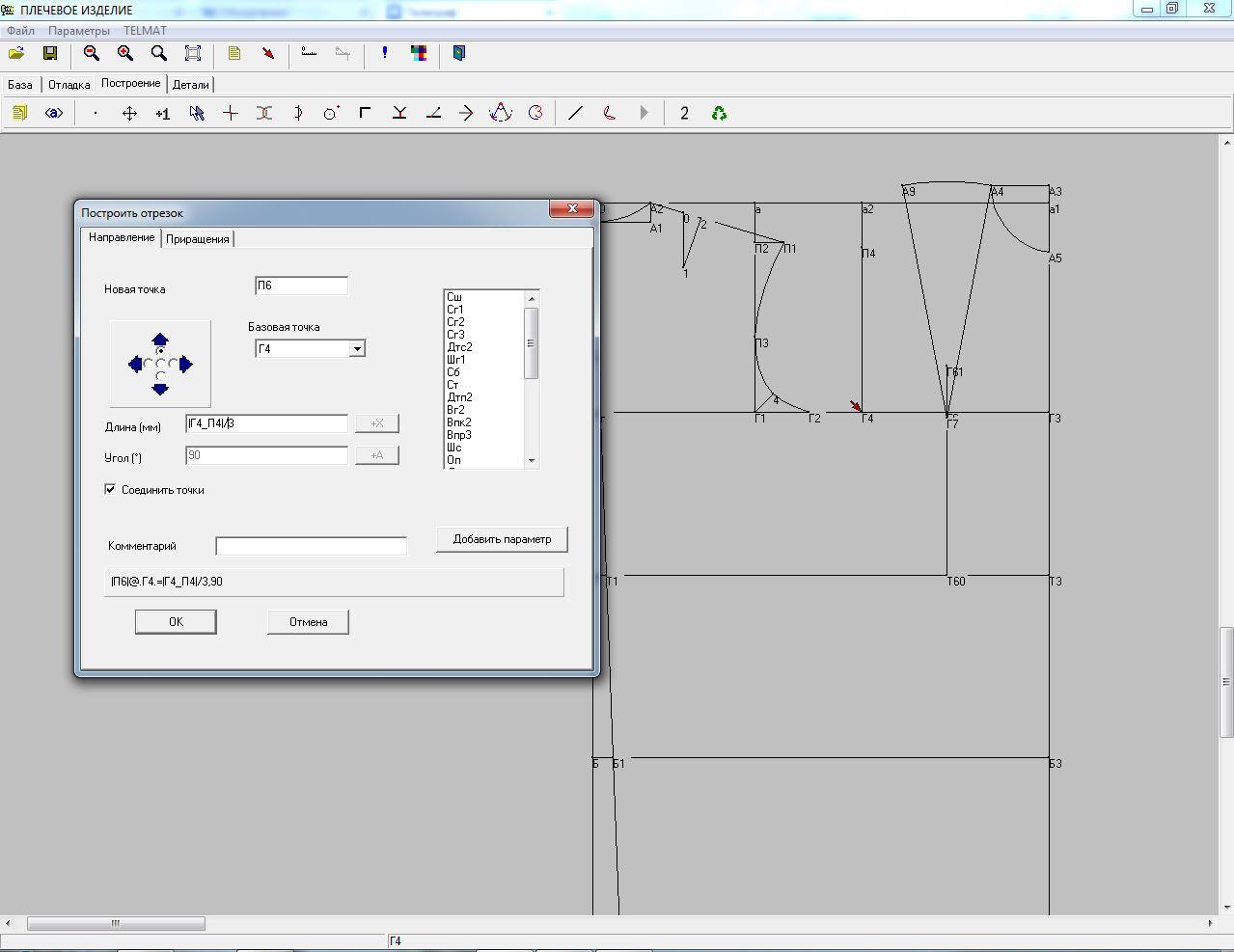

131.Контрольная точка П6.Новая точка П6,базовая точка Г4,длина=Г4_П4/3.

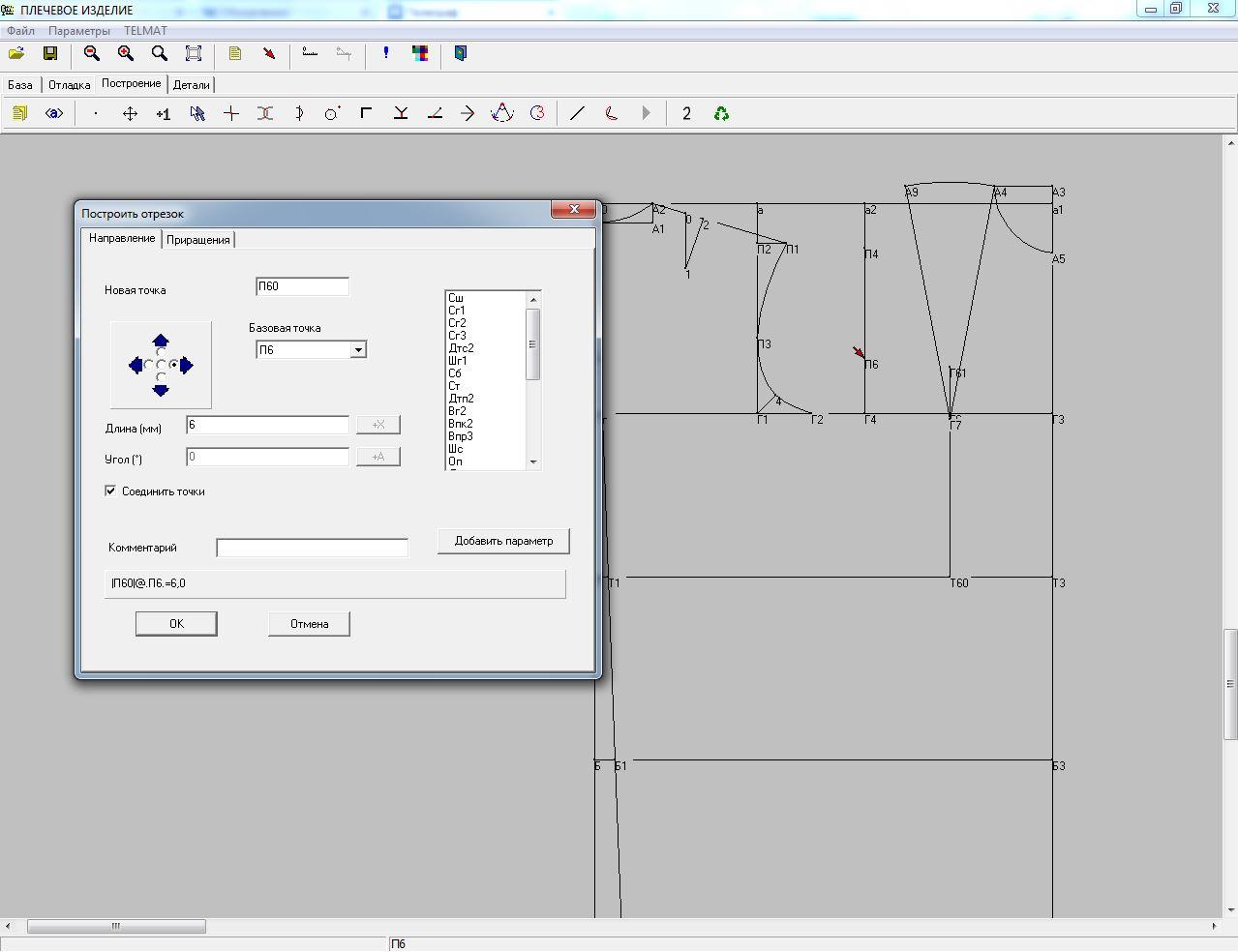

132.Дополнительня точка П60.Новая точка П60,базовая точка П6,длина=6.

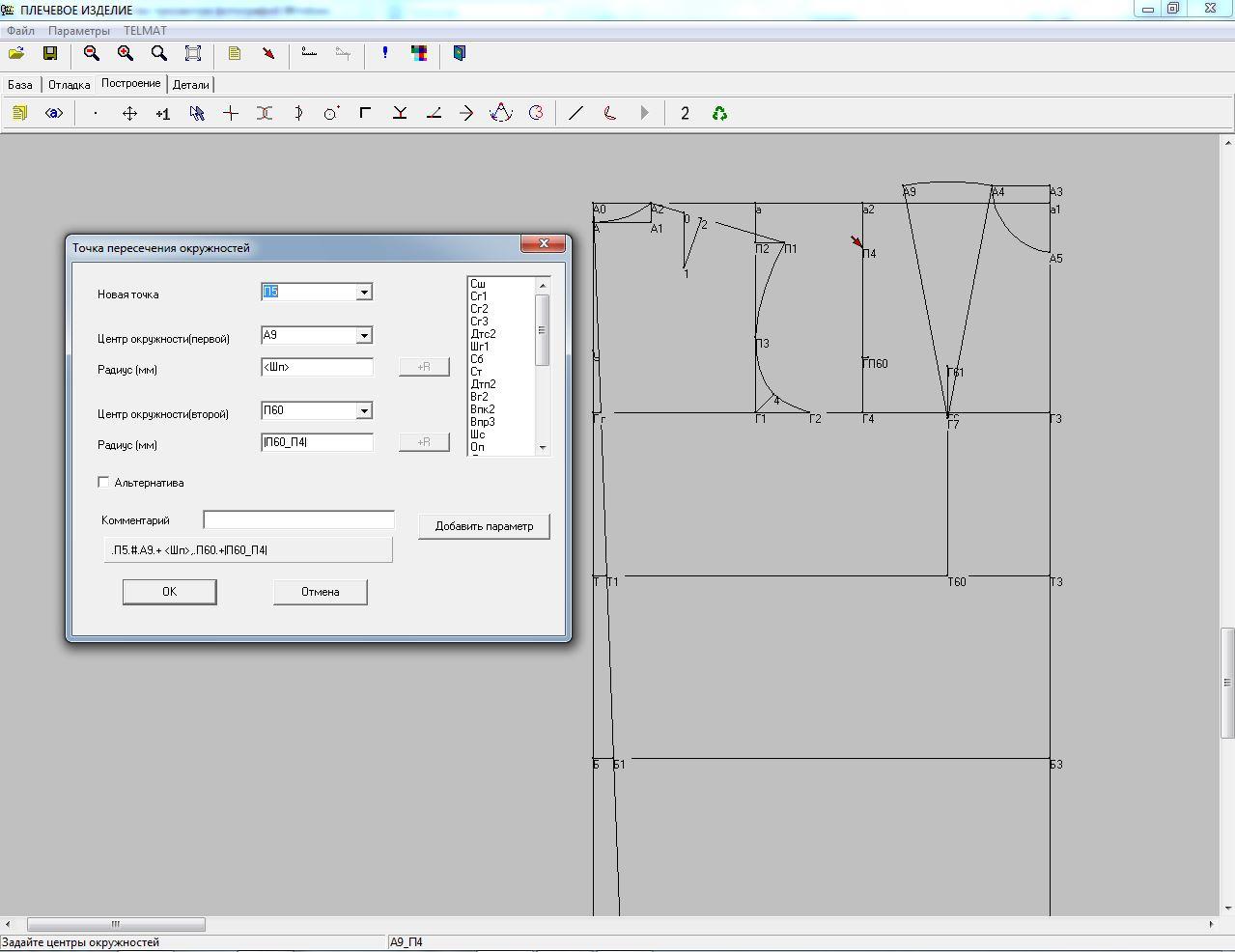

133.Конечная плечевая точка П5.Нажимаем кнопку «точка пересечения окружностей».

134.Новая точка П5,центр окружности(первой)А9,радиус=Шп ,центр окружности(второй)П60,радиус=П60_П4.

135.

136.Дополнительная точка 5.Нажимаем кнопку «биссектриса».Выбираем угол а2Г4Г1.

137.Новая точка 5,расстояние=0.2*Г1_Г4.

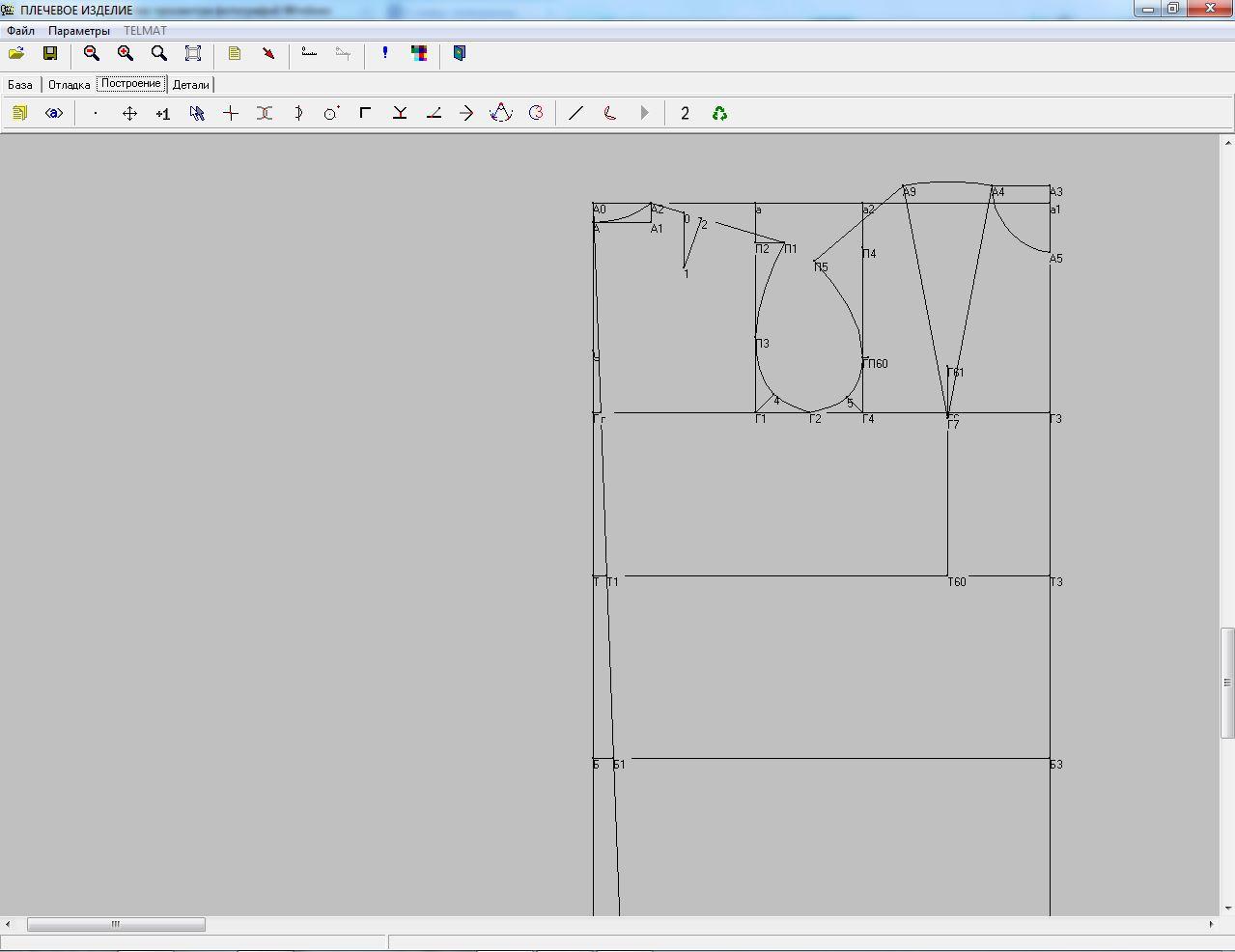

138.Оформляем линию проймы с помощью «кривая».

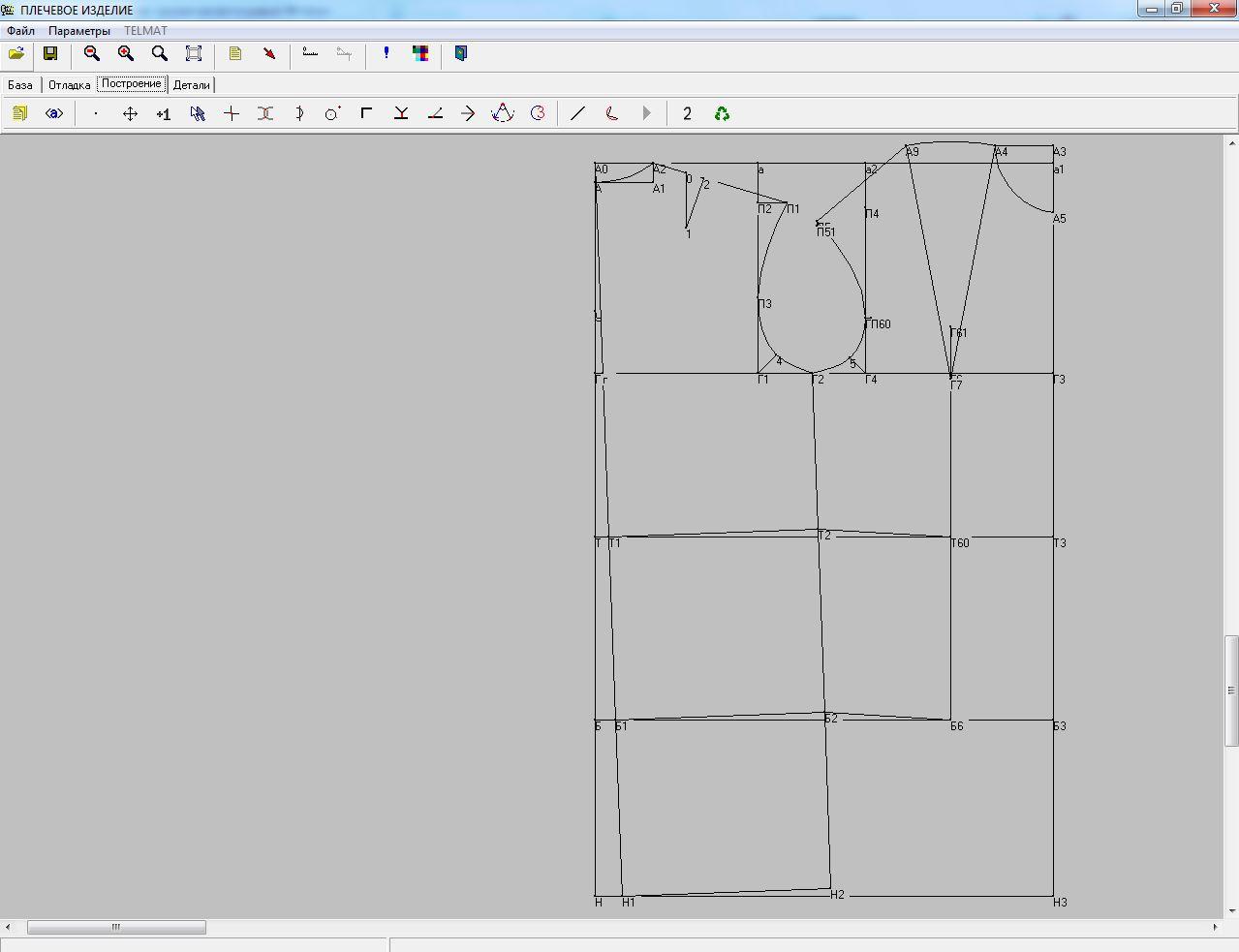

139.

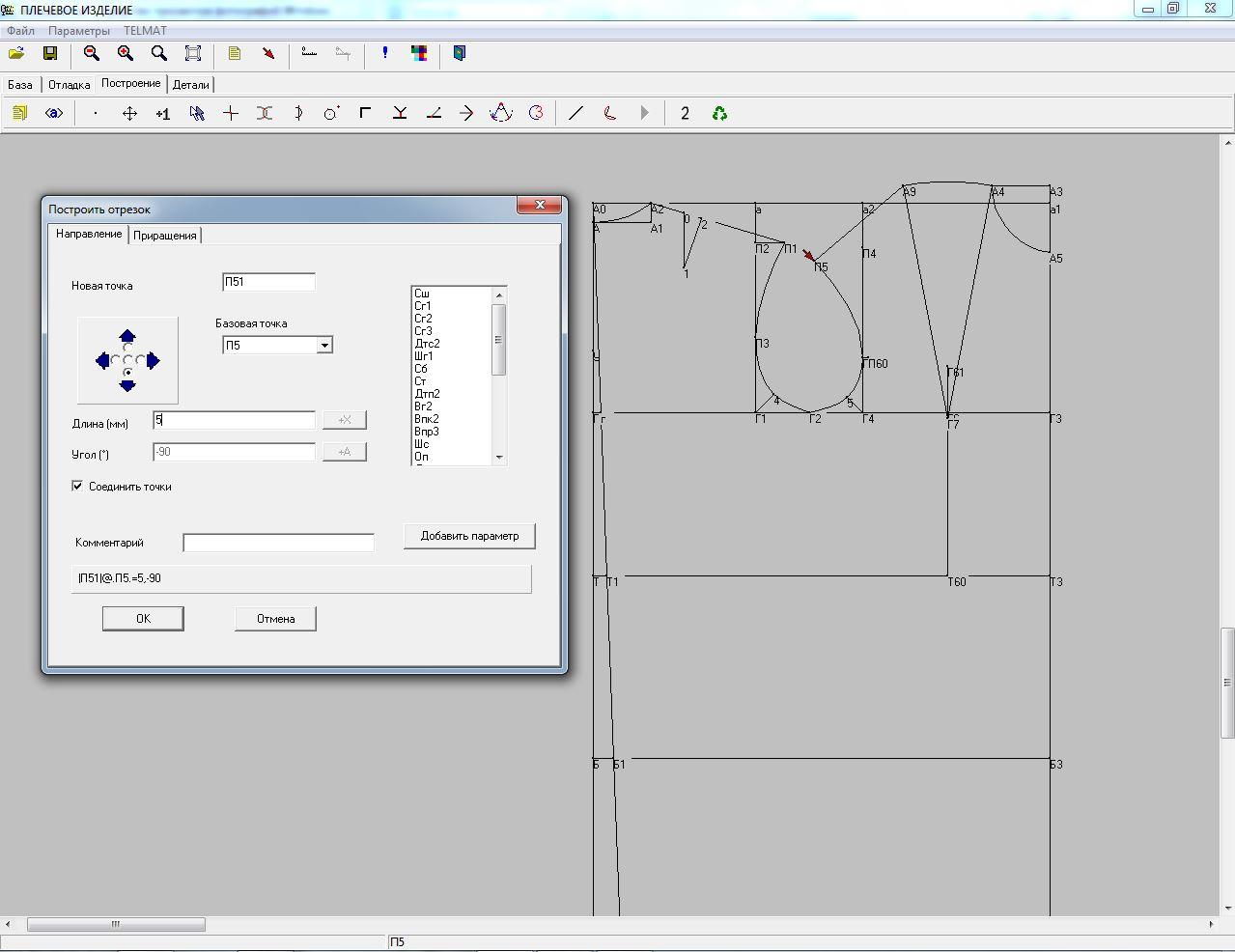

140.Спуск линии плеча. Новая точка П51,базовая точка П5,длина=5.

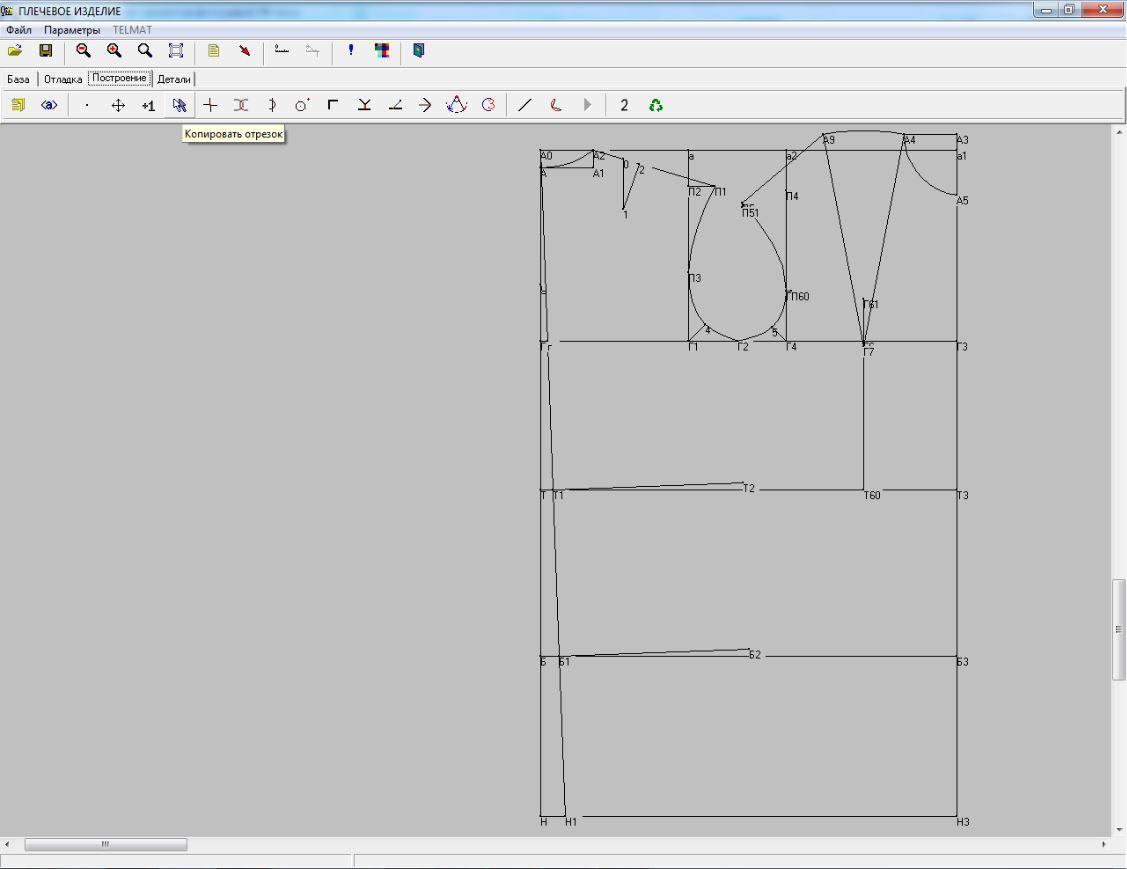

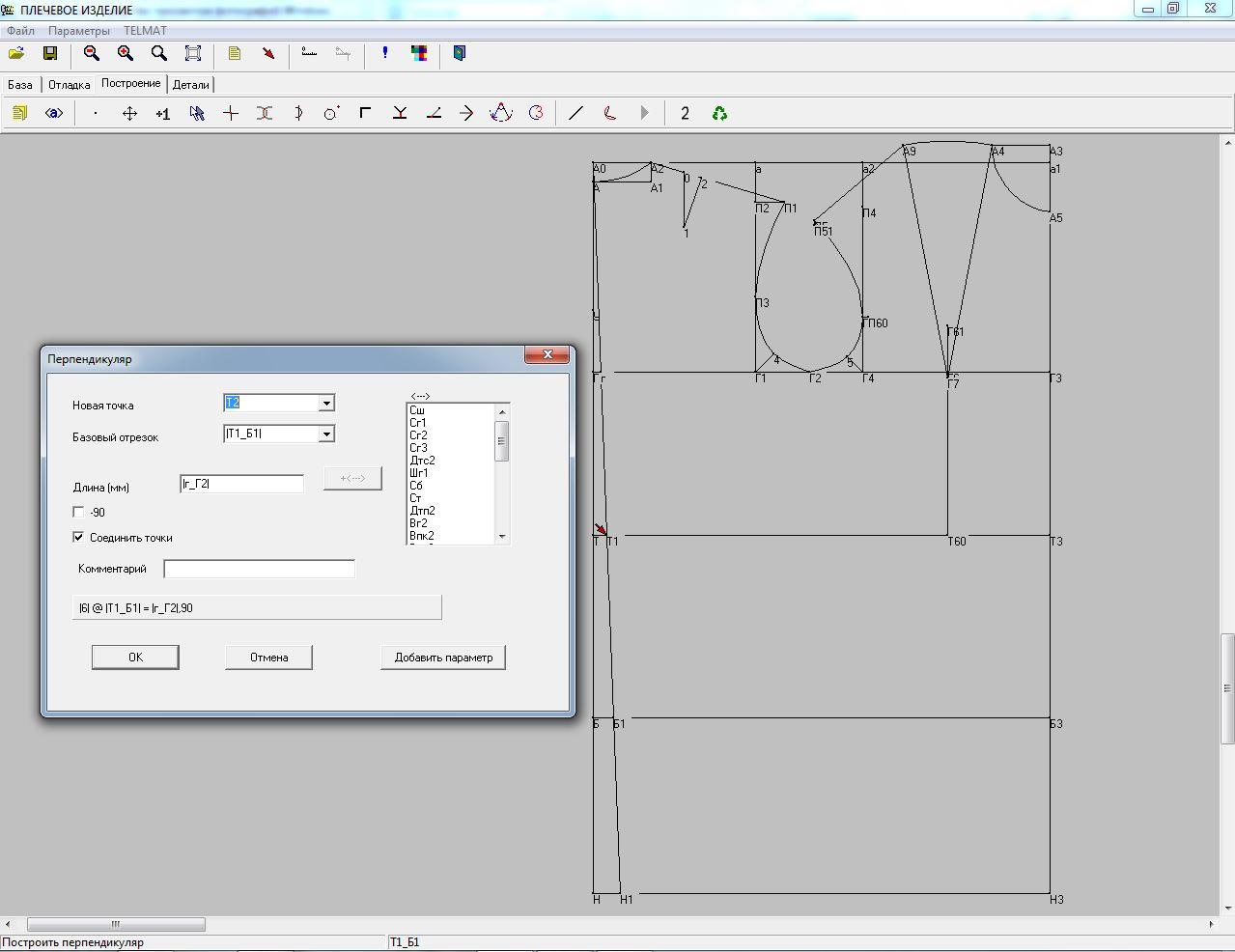

141.Строим отводы линии талии, бедер и низа. Нажимаем «перпендикуляр»,выбираем отрезок Т1_Б1,новая точка Т2,длина =г_Г2.

142.Аналогично Б2.

143.Нажимаем.

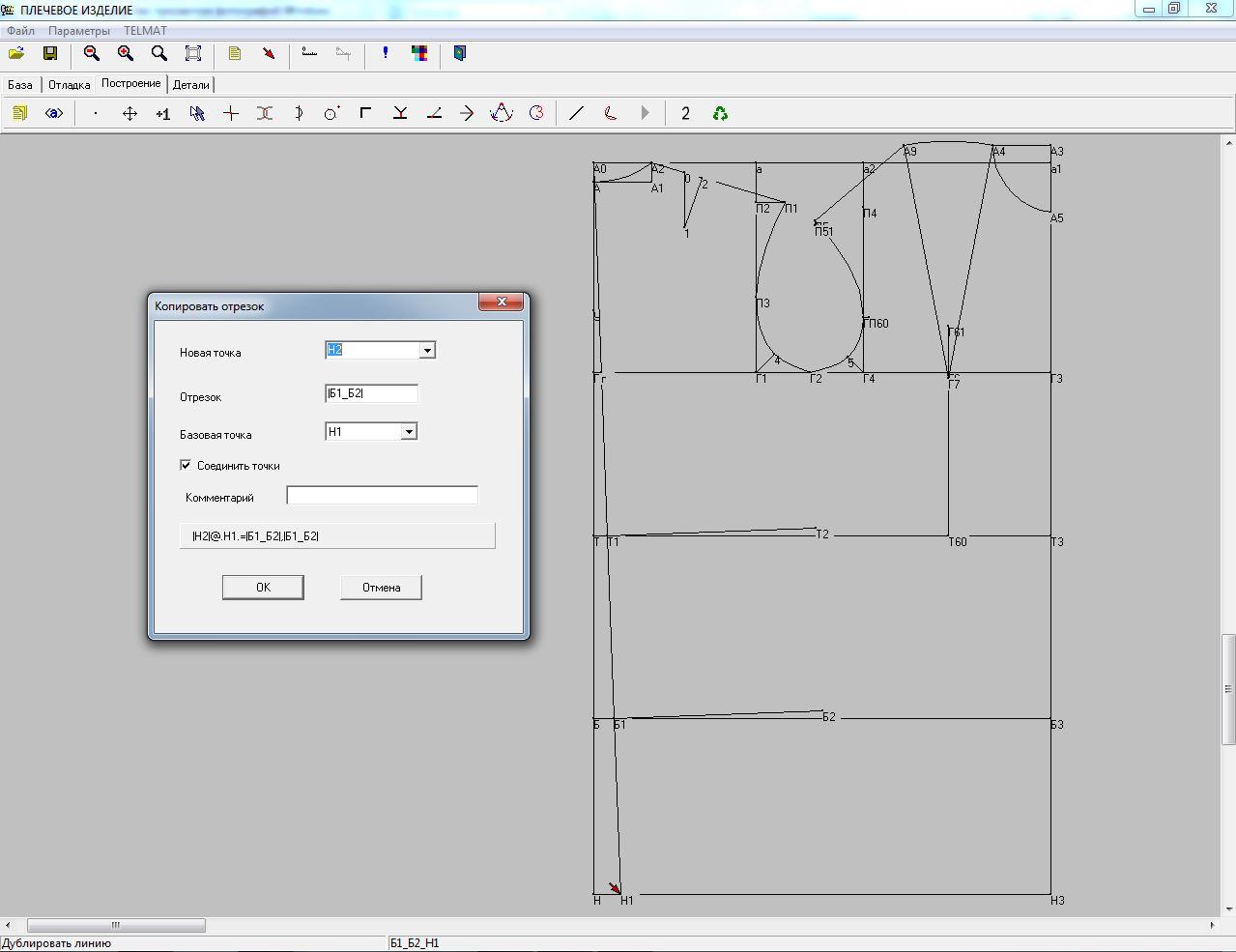

144.Копируем отрезов Б1_Б2,из точки Н1,называем новую точку Н2.

145.Опять нажимаем .

146.Копируем отрезок Т3_Б3,откладываем от точки Т60,новая точка Б6.

147.С помощью ,соединяем точки Т2 с точкой Т60,Б2 с Б6,и соединяем точки Г2,Т2,Б2.
