Введение

Настоящее методическое руководство содержит общие требования к выполнению лабораторной работы по дисциплине «Электротехника и электроника», описание лабораторного макета, теоретическую часть, список рекомендуемой литературы, контрольные вопросы.

Выполнение лабораторной работы способствует достижению основной цели дисциплины «Электротехника и электроника» - усвоение основ специальных знаний в области схемотехники электронных устройств, принципов построения их базовых элементов,

атакже методов расчета.

Врезультате выполнения лабораторной работы «Сглаживающие фильтры» студент

должен:

- знать принципы построения и функционирования устройств аналоговой электроники;

- уметь обобщать динамические показатели электронных устройств, используя понятия передаточной функции, применять на практике вопросы теории;

- владеть принципами анализа типовых элементов электронных схем и узлов на их основе,

Впроцессе изучения данной дисциплины у студентов формируются следующие компетенции:

- способность использовать навыки проведения измерительного эксперимента и оценки его результатов на основе знаний о методах метрологии, стандартизации и сертификации (ПК-9);

- владение основами расчета и проектирования элементов и устройств различных физических принципов действия (ПК-13).

ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ СГЛАЖИВАЮЩИХ ФИЛЬТРОВ

Цель работы: 1. Изучить принцип работы сглаживающих фильтров.

2.Экспериментально определить основные параметры сглаживающих фильтров.

3.Рассчитать основные параметры сглаживающих фильтров и сравнить результаты с экспериментально определенными.

Теория, изучаемая перед выполнением работы

Назначение и классификация сглаживающих фильтров. Выпрямители очень редко работают на чисто активную нагрузку. В связи с тем, что значительные пульсации выпрямленного напряжения на выходе выпрямителя не устраивают потребителя, поэто-

3

му между выпрямителем и нагрузкой включают сглаживающий фильтр. Пульсирующее выпрямленное напряжение содержит постоянную и переменную составляющие.

Полезный эффект у потребителей создают только постоянные составляющие напряжения и тока. Переменные гармонические составляющие, образующие пульсации, приводят к помехам и бесполезной трате мощности [1].

Характер пульсации и амплитуда зависят от типа нагрузки, схемы выпрямления, формы входного переменного напряжения и ряда других факторов.

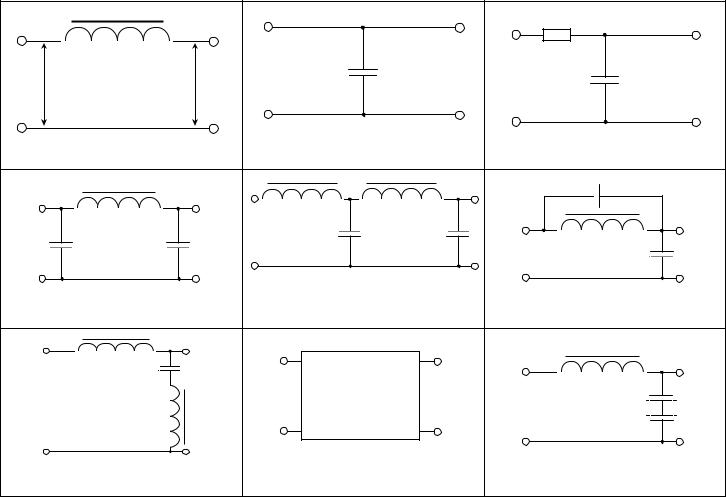

Конструктивно схемы фильтров могут быть различны. В таблице 1 представлены наиболее распространенные схемы фильтров: а, б – простейшие фильтры, состоят из одного элемента; в, г, д – одно- и многозвенные фильтры, состоят из комбинаций R,L,C; е, ж – фильтры, имеющие резонансные контуры, настроенные на первую гармонику выпрямленного напряжения; з – электронные фильтры, использующие схемы с транзисторами, которые подавляют переменную составляющую; и – фильтры с аккумуляторной батареей.

4

kс U пв х , U пв ых

где Uпвх, Uпвых – амплитудные значения напряжения п-й гармоники соответственно на входе и выходе фильтра.

Особо стоит отметить сглаживающие фильтры с аккумуляторной батареей.

Аккумуляторная батарея используется как резервный источник тока и применяется в буферных электропитающих установках. Совместно с элементами фильтра аккумуляторная батарея обеспечивает сглаживание выпрямленного тока. Переменная и постоянная составляющие выпрямленного тока проходят по двум путям – через батарею и через нагрузку таблица 2, [2].

Таблица 2

Схемы подключения аккумуляторной батареи к выпрямителю и нагрузке

Каждая из этих цепей имеет различное сопротивление для переменного и постоянного токов [3, 4]. Постоянная составляющая выпрямленного тока протекает в основном через нагрузку и только небольшая часть (в режиме непрерывного подзаряда) ответвляется через батарею. Это происходит потому, что батарея аккумуляторов включена таким образом, что ее ЭДС направлена навстречу ЭДС выпрямителя и препятствует прохождению постоянного тока. Переменная составляющая выпрямленного тока ответвляется через аккумуляторную батарею и только незначительная часть – через нагрузку.

Для эффективного сглаживания пульсации при буферной системе электропитания необходимо, чтобы сопротивление цепи батареи для переменной составляющей выпрямленного тока было гораздо меньше, чем сопротивление нагрузки. Сопротивление суще-

5

ственно зависит от способа подключения аккумуляторной батареи. Существует несколько способов подключения батареи.

В двухпроводной схеме подключения аккумуляторной батареи (таблица 2, а) сопротивление цепи батареи (между точками а, б)

Rаб Rп Rш1 Rш 2 Rб .

Внекоторых случаях, особенно для электропитающих установок, рассчитанных на низкие напряжения и большие токи, может оказаться, что сумма сопротивлений, включенных в цепь батареи, значительно превосходит ее собственное сопротивление, что резко снижает фильтрующее свойство батареи.

Вчетырехпроводной схеме подключения аккумуляторной батареи (таблица 2, б) все дополнительные элементы исключены из цепи батареи и перенесены в главную цепь питания. Сопротивление цепи батареи для этой схемы Rцб = Rб. Схема обеспечивает эффективное сглаживание, но малоэкономична, так как к аккумуляторной батарее необходимо проложить две пары шин.

Вупрощенной двухпроводной схеме подключения аккумуляторной батареи (таблица 2, в) часть элементов, повышающих сопротивление цепи батареи, перенесена в главную цепь питания. Сопротивление цепи батареи для этой схемы Rцб = Rшl + Rш2 + Rб. Если в этой схеме шины выбрать с такой площадью поперечного сечения, что сопротивление их не будет превышать 10 % от сопротивления батареи, то схема по своим качествам не будет отличаться от четырехпроводной. Схема имеет широкое распространение.

Содержание работы

1.Изучение работы и определение параметров сглаживающих фильтров в однофазной двухполупериодной мостовой схеме выпрямления.

2.Изучение работы и определение параметров сглаживающих фильтров в трехфазной однотактной схеме выпрямления.

3.Изучение работы и определение параметров сглаживающих фильтров в трехфазной мостовой схеме выпрямления разомкнутого типа.

Описание лабораторного макета

Изучение работы сглаживающих фильтров проводится с использованием сменного блока «Исследование схем выпрямителей», (рис. 1, 2, 3).

В основу лабораторной работы положено определение коэффициента сглаживания

при различных схемах выпрямления;

различных схемах фильтра;

различных сопротивлениях нагрузки.

6

Рис. 1. Панель лабораторного макета № 1

Питание 2002-2 №2

Рис. 2. Панель лабораторного макета № 2

7

Рис. 2. Внешний вид правой лицевой панели

Рис. 3. Панель лабораторного макета № 3

Анализ результатов лабораторного исследования должен выявить зависимость качества сглаживания пульсаций

от схемы выпрямления;

схемы фильтра;

сопротивления нагрузки.

Элементы сглаживающего фильтра собраны в блоке нагрузок и подключаются к схеме фильтра с помощью тумблеров S1–S4. Верхнее положение рычага тумблера соответствует замкнутому состоянию его контактов.

При проведении лабораторной работы по изучению сглаживающих фильтров между гнездами 3 и 4 блока нагрузок необходимо установить перемычку. Напряжение с выхода выпрямителя подавать на гнезда 1 и 2.

В качестве нагрузки выпрямителя используется переменный резистор блока нагрузок. Регулирование тока, протекающего через нагрузку, производится ручками «RН грубо» и «RН точно».

Напряжение на резисторе нагрузки и ток, протекающий через резистор, контролируются вольтметром PV2 и миллиамперметром РА2. Вольтметр PV2 позволяет измерять как постоянную, так и переменную составляющие напряжения.

8

ОСНОВНЫЕ СООТНОШЕНИЯ ДЛЯ СГЛАЖИВАЮЩИХ ФИЛЬТРОВ

Id – среднее значение выпрямленного тока;

Ud – постоянная составляющая выпрямленного напряжения (среднее значение выпрямленного напряжения) до фильтра;

UdФ – постоянная составляющая выпрямленного напряжения после фильтра;

Udo – постоянная составляющая выпрямленного напряжения в режиме холостого

хода;

p – коэффициент пульсности: p = mnк,

где m – число фаз выпрямляемого напряжения; n – число полупериодов выпрямления; к

–число каскадов, образующих выпрямитель.

kП – коэффициент пульсации выпрямленного напряжения

kП = U~m / Ud ≈ U~m1 / Ud,

где U~m – амплитуда переменной составляющей выпрямленного напряжения;

U~m1 – амплитуда первой гармоники переменной составляющей выпрямленного напряжения.

kС – коэффициент сглаживания пульсаций выпрямленного напряжения фильтром

kС = kП / kПФ ,

где kП – коэффициент пульсации выпрямленного напряжения до фильтра; kПФ – коэффициент пульсации выпрямленного напряжения после фильтра. Для емкостных фильтров в данной формуле следует читать: kП – коэффициент пульсации выпрямленного напряжения без фильтра; kПФ – коэффициент пульсации выпрямленного напряжения с фильтром.

Для индуктивного фильтра (таблица 1, рис. а), можно записать при условии

где Lдр – индуктивность дросселя; RН – сопротивление нагрузки; rдр – активное сопротивление дросселя; ω – угловая частота напряжения сети, m p q , p = 1, 2 – число полупериодов, q = 1, 2, 3, 6 – число фазовых обмоток трансформатора.

Коэффициент сглаживания зависит от величины нагрузки, что является недостатком индуктивного фильтра. Коэффициент сглаживания будет высоким при малом сопротивлении Rн , поэтому индуктивные фильтры применяются при больших токах нагрузки. При отключении нагрузки или резком ее изменении возникает перенапряжение в схеме.

9

Емкостной фильтр представляет собой емкость С, включенную параллельно нагрузке Rн (таблица 1, рис. б):

где kсгл зависит от Rн и чем больше Rн, тем больше коэффициент сглаживания, поэтому емкостные фильтры применяются при малых токах нагрузки.

Индуктивно-емкостный фильтр используется при большой мощности нагрузки. К достоинствам фильтра относится: малые габаритные размеры, малая зависимость коэффициента сглаживания от изменений тока нагрузки Недостатки: высокий уровень перенапряжения, возникающего во время переходного процесса, и большое время его установления.

Коэффициент сглаживания LC-фильтра

kС m2 12 LC 1.

Коэффициент сглаживания kсгл не зависит от сопротивления нагрузки Rн, а только лишь от индуктивности L и емкости С фильтра. Практически, при расчете параметров LC-фильтров после определенного произведения L на С, необходимо проверить отсутствие в контуре резонансных явлений. Для этого необходимо, чтобы собственная резонансная частота фильтра была в два раза меньше частоты первой гармоники.

Активно-емкостный фильтр (таблица 1, рис. в) используются при малых токах нагрузки, так как с ростом тока уменьшается постоянная цепи разряда, что увеличивает пульсацию напряжения (из-за большой глубины провала). К достоинствам фильтра можно отнести: отсутствие повышения уровня напряжения или его снижение при переходных процессах. Недостатком фильтра является: воздействие на выпрямитель (угол отсечки тока меньше 180 градусов), поэтому при использовании такого фильтра с большой величиной емкости необходимо вводить в звено выпрямителя защитные элементы.

Коэффициент сглаживания RC-фильтра

kС m 1RC ,

при условии, что R<<RН.

kС не зависит от величины нагрузки. Данный фильтр, по сравнению с LC-фильтром, наиболее простой и дешевый. А его основным недостатком является рассеивание постоянной составляющей тока на активном сопротивлении фильтра.

η – КПД фильтра
