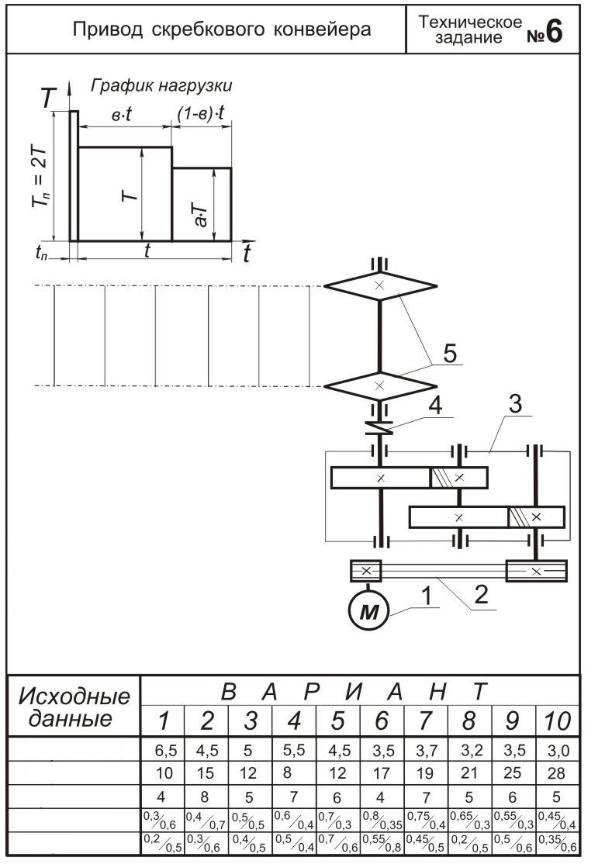

1 – электродвигатель;

2 – муфта;

3 – редуктор;

4 – ведущие звездочки конвейера;

5 – тяговая цепь;

F – суммарное окружное усилие на тяговых звездочках;

V – скорость цепи конвейера;

zзв. – зубьев на тяговой звездочке;

pц – шаг тяговой цепи; h – срок службы;

kг kc – коэффициенты использования в течение суток, года;

tп =0,003t – суммарное время пусков; t – технический ресурс привода

(в часах);

Tп – уточнить по выбранному эл. двигателю.

F, кН

V, м/с

pц, мм/ zзв

h, лет, kг/ kc

а/в

5

1 – электродвигатель;

2 – муфта;

3 – редуктор;

4 – барабан;

5 – лента конвейера;

D – диаметр барабана конвейера; F – суммарное окружное усилие

на тяговых звездочках; V – скорость цепи конвейера; h – срок службы;

kг kc – коэффициенты использования в течение суток, года;

tп =0,003t – суммарное время пусков; t – технический ресурс привода

(в часах);

Tп – уточнить по выбранному эл. двигателю.

F, кН

V, м/с

D, м

h, лет, kг/ kc

а/в

6

1 – электродвигатель;

2 – муфта;

3 – редуктор;

4 – барабан;

5 – лента конвейера;

T5 – крутящий момент на валу звездочек 5;

n5 – частота вращения ведущих звездочек 5;

h – технический ресурс (срок службы);

kг kc – коэффициенты использования в течение года, суток;

tп = 0,003t – суммарное время пусков;

Tп – уточнить по выбранному эл. двигателю.

T5, кH·м

n5 , мин–1 h, лет,

kг/ kc

а/в

7

T5 – крутящий момент на валу барабана 5; n5 – частота вращения барабана 5;

h – технический ресурс (срок службы); kг kc – коэффициенты использования

в течение года, суток;

tп = 0,003t – суммарное время пусков; Tп – уточнить по выбранному

эл. двигателю.

1 – электродвигатель;

2 – муфта;

3 – редуктор;

4 – цепная передача;

5 – барабан мельница;

T5, кH·м

n5, мин–1

h, лет,

kг/ kc

а/в

8

T1 – крутящий момент на корпусе 1; n1 – частота вращения смесителя;

h – технический ресурс (срок службы); kг kc – коэффициенты использования

в течение года, суток;

tп = 0,003t – суммарное время пусков;

Tп – уточнить по выбранному эл. двигателю. 1 – корпус смесителя; 2 – опорный бандаж;

3– вал лопастной;

4– привод лопастного вала;

5– привод вращения смесителя;

6– приводной ролик;

T1, кH·м

n1, мин–1

h, лет,

kг/ kc

а/в

9

T5 – крутящий момент на валу барабана 5; n5 – частота вращения барабана 5;

h – технический ресурс (срок службы); kг kc – коэффициенты использования

в течение года, суток;

tп = 0,003t – суммарное время пусков;

Tп – уточнить по выбранному эл. двигателю.

1– эл. двигатель;

2– муфта;

3– редуктор;

4– цепная передача;

5– барабан мельница.

T5, кH·м

n5, мин–1 h, лет,

kг/ kc

а/в

10

1 – электродвигатель;

2 – муфта;

3 – редуктор;

4 – цепная передача;

5 – барабан мельницы;

T5 – крутящий момент на валу барабана 5; n5 – частота вращения барабана 5;

h – технический ресурс (срок службы);

kг kc – коэффициенты использования в течение года, суток; tп = 0,003t – суммарное время пусков;

Tп – уточнить по выбранному электродвигателю.

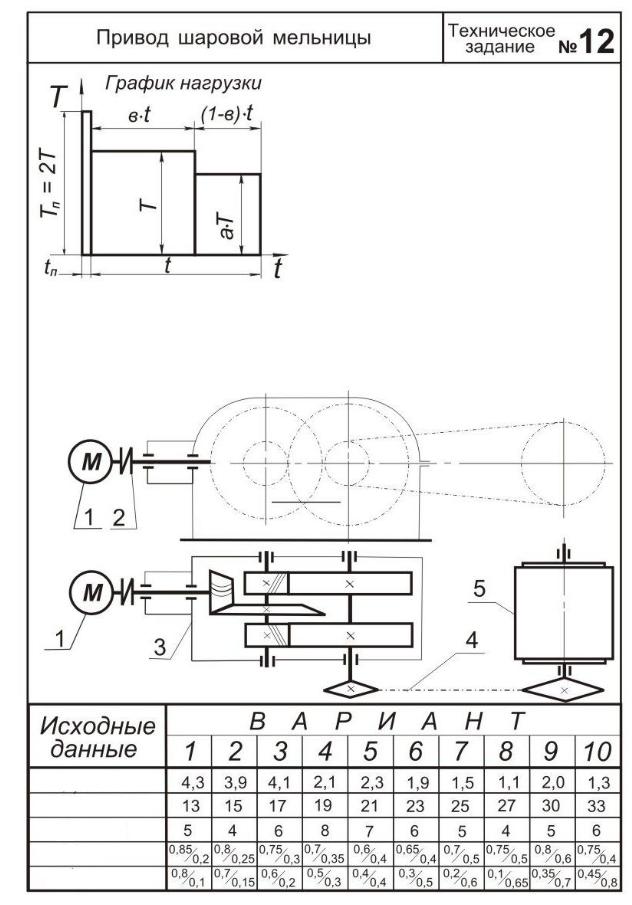

12

1 – электродвигатель;

2 – ременная передача;

T5 – крутящий момент на валу барабана 5; n5 – частота вращения барабана 5;

h – технический ресурс (срок службы); kг kc – коэффициенты использования

в течение года, суток;

tп = 0,003t – суммарное время пусков;

Tп – уточнить по выбранному эл. двигателю;

1– электродвигатель;

2– муфта;

3– редуктор;

4– цепная передача;

5– барабан мельницы.

T5, кH·м

n5, мин–1 h, лет,

kг/ kc

а/в

13

T4 – крутящий момент на валу эксцентрика 4; n4 – частота вращения эксцентрика 4;

h – технический ресурс (срок службы); kг kc – коэффициенты использования

в течение года, суток;

tп = 0,003t – суммарное время пусков; Tп – уточнить по выбранному

электродвигателю.

T4, кH·м

n4, мин–1 h, лет,

kг/ kc

а/в

14
