Исследование параметров схемы при изменении номинала резисторов r1.
В первую очередь для исследования схемы, взял переменный резистор R1.По умолчанию программы Multisim, в его параметры были ведены как 50%. Теперь буду производить изменения процентного соотношения переменного резистора, не меняя его номинал в 1МОм. После чего заметим изменения в выходных характеристиках.

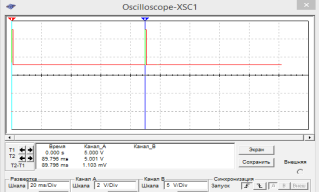

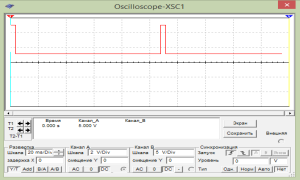

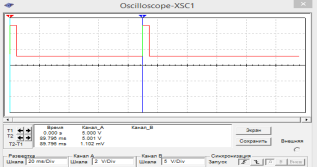

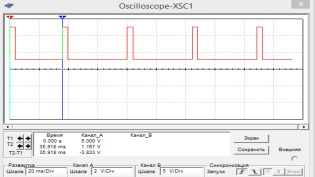

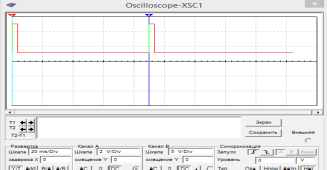

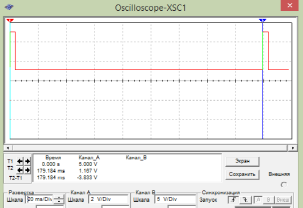

R1=1МОм,0%

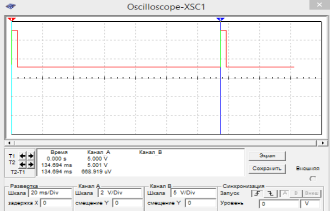

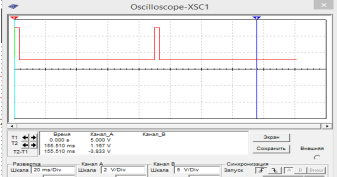

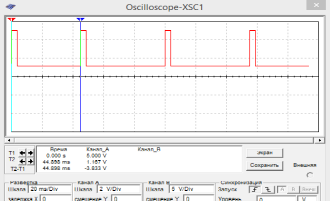

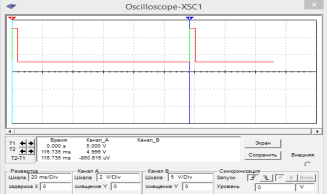

R1=1МОм,10%

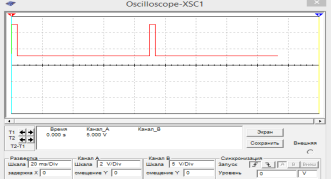

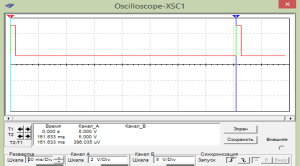

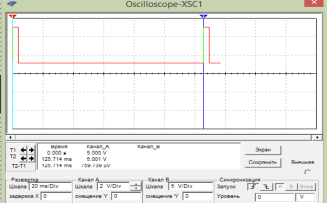

R1=1МОм,20%

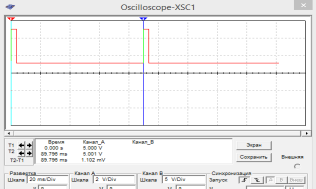

R1=1МОм,30%

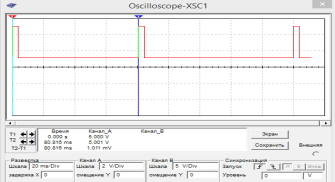

R1=1МОм,40%

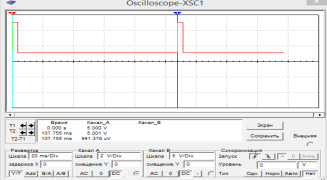

R1=1МОм,50%

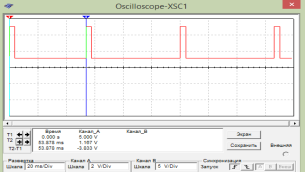

R1=1МОм,60%

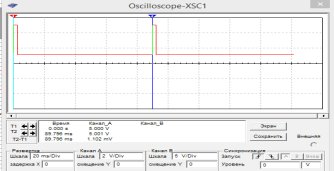

R1=1МОм,70%
R1=1МОм,80%
R1=1МОм,90%
R1=1МОм,95-100%
R1=1МОм,100%
В следствие проделанного исследования с R1 было замечено , что с изменением процентного соотношения переменного резистора от 0 до 100 % в номинале 1МОм, период сигнала уменьшался от 179мс до 240мкс.

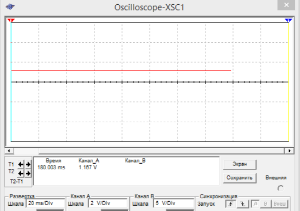

При обрыве переменного резистора в первом и третьем контакте, будем наблюдать постоянный сигнал в амплетуде 1,16 В :

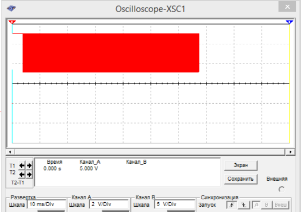

При коротком замыкании данного резистора, частота сигнала увеличится и на выходе осциллографа будем наблюдать следующее:

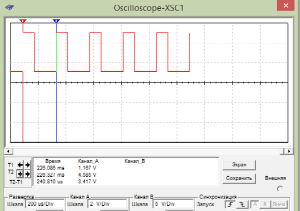

Для более ясного показания изменил развертку до 200мк\дел и добился точного показания периода сигнала, равного 240 мкс.
Исследование параметров схемы при изменении номинала резисторов r3.
Аналогичное исследование проделываю с резистором R3, который с изменением его процентного соотношения от номинала будет изменять скважность сигнала.

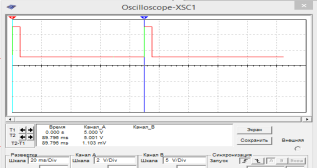

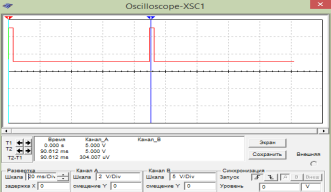

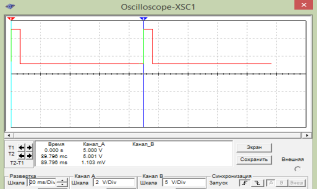

R3=5кОм,0%

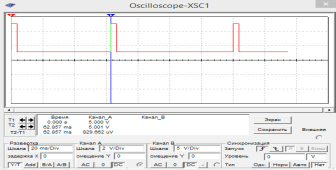

R3=5кОм,10%
R3=5кОм,20%
R3=5кОм,30%
R3=5кОм,40%
R3=5кОм,50%
R3=5кОм,60%
R3=5кОм,70%
R3=5кОм,80%
R3=5кОм,90%
Анализируя изменения параметров переменного резистора R3, визуально можно наблюдать что длительность импульса с увеличением процентного соотношения резистора уменьшается, при этом период сигнал остается неизменным(89,8 мс).
Исследование параметров схемы при изменении номинала конденсатора с3.
Следующим этапом исследования стал однополярный конденсатор С3.
Номинал конденсатора по схеме равен 100нф.Будем менять параметры конденсатора от 50нф до 150 нф.

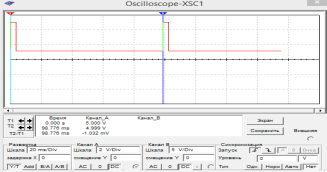

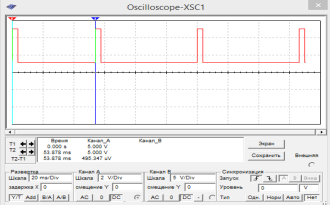

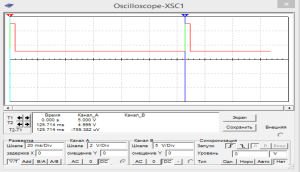

С3=50нф

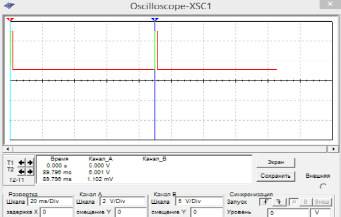

С3=60нф
С3=70нф
С3=80нф
С3=90нф

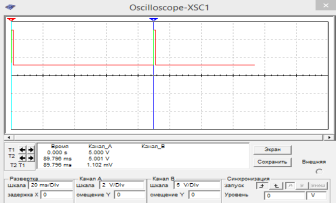

С3=100нф
С3=110нф
С3=120нф
С3=130нф
С3=140нф
С3=150нф

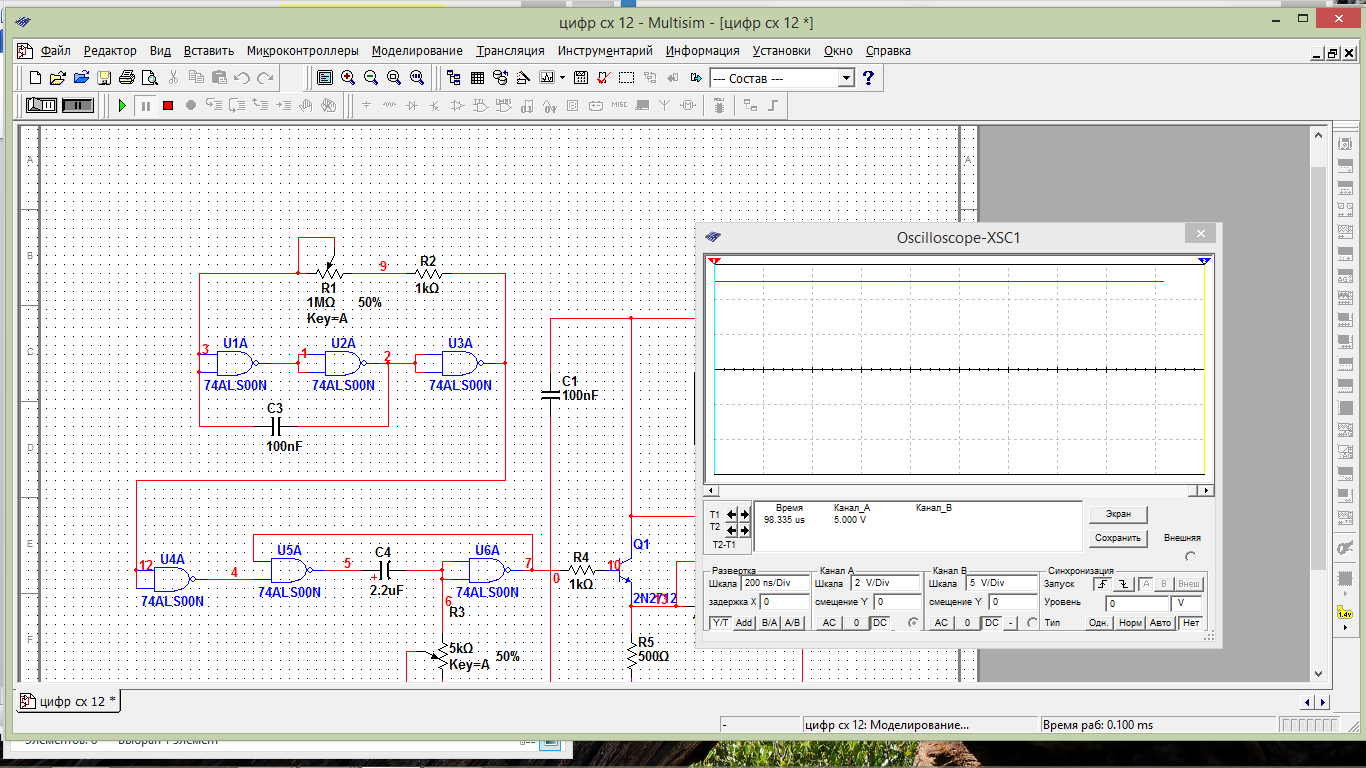

При обрыве конденсатора, наблюдаем постоянное напряжение в 5 В на выходе транзистора
Анализируя изменения параметров конденсатора С3 на мультивибраторе, можно наблюдать что период сигнала с увеличением емкости увеличивается, при этом длительность импульса остается неизменным(89,8 мс).
Исследование параметров схемы при изменении номинала конденсатора с4.
Проводил исследования полярного конденсатора в интервале от 800нф до 3,9мкф. Результаты изменений наблюдаем ниже:

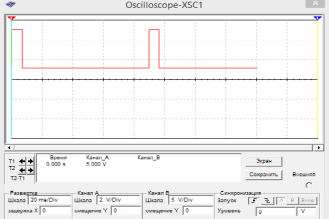

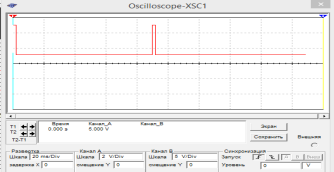

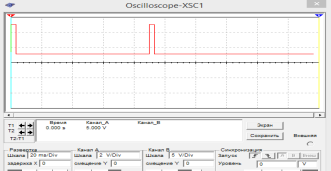

С4=800нф
С4=1мкф
С4=1,2мкф
С4=1,4мкф
С4=1,6мкф
С4=1,8мкф
С4=2мкф
С4=2,2мкф
С4=2,4мкф
С4=2,8мкф
С4=3мкф
С4=3,9мкф
Исходя из выходных сигналов, можно сделать вывод: с увеличением емкости полярного конденсатора, длительность импульса в отклике схемы увеличивается, при неизменном периоде сигнала.
Схема генератора прямоугольных импульсов на основе мультивибратора показала нам, что изменяя параметры ЭРЭ, как конденсаторов и резисторов в ждущем мультивибраторе, привело к изменению скважности и длительности импульсов выходного сигнала схемы.
