.docМАШИНЫ ДЛЯ ЗЕМЛЯНЫХ РАБОТ
(лекция №7)
СТРОИТЕЛЬНЫЕ ЭКСКАВАТОРЫ
Таблица 7.1 - Размерные группы одноковшовых экскаваторов
|
Рис.7.1 - Схема индексации одноковшовых экскаваторов |
Одноковшовые экскаваторы с механическим приводом
Рис.7.2 Рабочее оборудование строительных экскаваторов с механическим приводом: а - прямая лопата; б – обратная лопата; в – драглайн; г – крановое оборудование; д - грейфер |
Рис.7.3 – Гусеничный строительный экскаватор ЭО-4112 с механическим приводом
|
Рис.7.4 - Кинематическая схема экскаватора ЭО-4112А |
Таблица 7.2 - Параметры экскаватора ЭО-4112А
Рис. 7.5 Грейфер: а – канатный, б – гидравлический |
Одноковшовые экскаваторы с гидравлическим приводом
|
а б |
|
в |
г
д
Рис.7.6 Рабочее оборудование экскаваторов с гидроприводом: а – прямая лопата; б – обратная лопата; в –грейфер, г - погрузчик, д – гидромолот (стр 194 Добронравов) |
Рис.7.7 – Одноковшовый гидравлический полноповоротный экскаватор
Рис7.8 – Типовая гидравлическая схема полноповоротных экскаваторов 4-ой размерной группы.
Рис.7.9 – Колесный экскаватор-погрузчик ПК-301 (Мурманский машинстроительный завод): а – внешний вид, б – кинематическая схема.
Таблица 7.3 - Параметры экскаватора-погрузчика ПК-301
|
параметры |
Значения |
|
Мощность двигателя (дизель Д-245), кВт |
77,2 |
|
Масса, т |
11,5 |
|
Габариты, м |
6,35х2,45х3,6 |
|
Транспортная скорость, км/ч |
30,3 |
|
Экскаватор |
|
|
Вместимость ковша, м3 |
0,5 |
|
Макс. глубина копания, м |
4,5 |
|
Высота выгрузки, м |
3,4 |
|
Погрузчик |
|
|
Грузоподъемность, т |
3 |
|
Вместимость ковша, м3 |
1,5 |
|
Макс. высота разгрузки, м |
2,7 |
|
а |
|
|
Рис. 7.10 – Неполноповоротный гидравлический экскаватор: а – общий вид; б, в – схемы поворотных механизмов |
|
Многоковшовые траншейные экскаваторы
|
Рис. 7.11 – схема цепного траншейного экскаватора |
Табл. 7.4 – Хар-ка цепного экскаватора ЭТЦ-252М
|
Рис.7.12 – Кинематическая схема цепного экскаватора ЭТЦ -252М
|
Рис.7.13 – Схема роторного экскаватора |
Табл. 7.5 – Хар-ка роторных экскаваторов ЭТР-223А, 224А
|
Рис.7.14 – Кинематическая схема роторных экскаваторов ЭТР-223А, ЭТР-224А
Многоковшовые траншейные экскаваторы

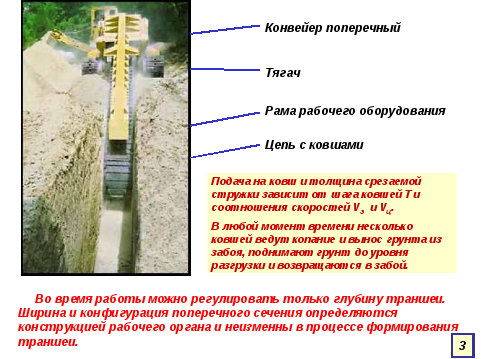

Цепной экскаватор
Конвейер
поперечный Тягач Рама
рабочего
оборудования Цепь
с ковшами
Роторный экскаватор
Экскаватор с оборудованием драглайн (применяется для рытья котлованов, водоемов и траншей, объем ковша до 100м3)
