6. Полученные результаты отразить в выводах.

Контрольные вопросы и задания

1.Изобразить схему сумматора на ОУ, объяснить ее работу.

2.Записать формулу, определяющую связь между входными напряже-

ниями и выходным напряжением сумматора.

3. Будет ли изменяться коэффициент усиления ОУ при увеличении ко-

личества входов сумматора, почему?

4. Как влияет сопротивление обратной связи Roc на результат суммиро-

вания при неизменных значениях Rвх?

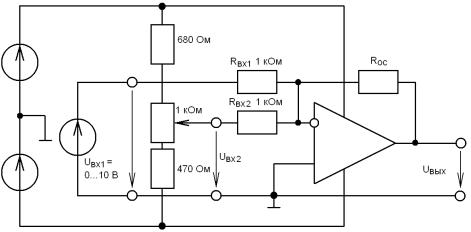

5. Как изменяется выходное напряжение при увеличении входных сопротивлений Rвх1 и Rвх2 от 1 кОм до 4,7 кОм при неизменном Roc, и по-

чему?

6.Какой тип цепи получается, когда использован только один вход усилителя?

7.Каково результирующее выходное напряжение, когда одно входное напряжение положительно, а другое отрицательно?

4.6. Лабораторная работа № 12

Операционный дифференциальный усилитель

Цель работы: изучение свойств дифференциальных усилителей на ос-

нове ОУ, выполняющих арифметическое вычитание (напряжений).

Общие сведения

Дифференциальный усилитель (рис. 13) представляет собой элемент вычитания с усилением. Оба входных напряжения усиливаются с одним и тем же коэффициентом усиления. Ослабление синфазного сигнала удовле-

92

творительно, только когда коэффициенты усиления по обоим входам оди-

наковы, т.е. Rвх1 = Rвх2 = Rвх и Roc1= Roc2= Roc.

Тогда

Uвых= (Uвх2 – Uвх1)·Roc / Rвх.

Ослабление синфазного сигнала ухудшается при увеличении коэф-

фициента усиления Roc / Rвх.

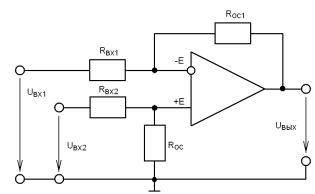

Рис. 13. Принципиальная схема дифференциального усилителя

На практике операционные дифференциальные усилители часто при-

меняются в качестве измерительных усилителей.

Выполнение лабораторной работы

Подготовка к работе.

1.Изучить соответствующую теоретическую часть данного раздела.

2.Рассчитать напряжение на выходе дифференциального усилителя

Uвых (рис. 13) для приведенных ниже случаев, если для него Rвх1 = Rвх2 = Rвх, Roc1= Roc2= Roc:

а) Uвх1 = 1 В, Uвх2 = 2 В;

б) Uвх1 = 3 В, Uвх2 = 2 В;

в) Uвх1 = 1 В, Uвх2 = -2 В;

г) Uвх1 = 2 В, Uвх2 = 2 В.

93

Практическое выполнение работы.

1. Соберите цепь, схема которой приведена на рис. 14. С помощью по-

тенциометра R7 установите входные напряжения Uвх1 = Uвх2 согласно табл. 6 (для получения равенства Uвх1 = Uвх2 перемкнуть перемычкой оба входа).

2.Измерьте соответствующие значения выходного напряжения Uвых и

занесите их в таблицу.

3.Постройте на графике зависимость выходного напряжения от вход-

ных напряжений Uвх1 и Uвх2.

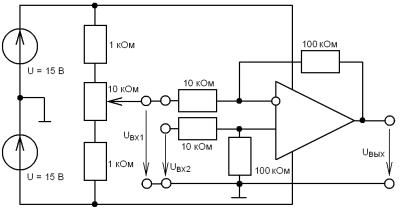

Рис. 14. Схема для изучения влияния синфазной составляющей входного сигнала дифференциального усилителя

Таблица 6

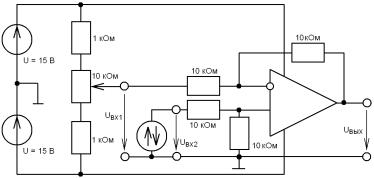

4. Соберите цепь согласно рис. 15. Измерьте значения выходного на-

пряжения Uвых при различных входных напряжениях Uвх1 и Uвх2, приведен-

ных в табл. 7.

5. Занесите результаты измерений в таблицу и на графике постройте зависимость выходного напряжения Uвых от входных напряжений Uвх1 и

Uвх2.

6. Полученные результаты отразить в выводах.

94

6. Какой знак результирующего выходного напряжения, если входные

напряжения разнополярные?

4.7.Рекомендуемая литература

1.Кауфман М., Сидман А. Практическое руководство по расчетам схем в электронике. М., Энергоатомиздат, 1991 г.

2.Жеребцов И.П. Основы электроники. Л. Энергоатомиздат, 1990 г.

3.Прянишников В.А. Электроника: Курс лекций.–СПб.: КРОНА принт. 1998.

4.Титце У., Шенк К. Полупроводниковая схемотехника: Справочное руководство: Пер. с нем.–М.: Мир, 1982.–512 с
