2) Расчет трехфазной цепи при соединении приемников треугольником (рис.3, б).

1. Определяем фазные и линейные токи

,А;

,А;

2. Определяем активные, реактивные, и полные мощности

Вт;

вар;

ВА;

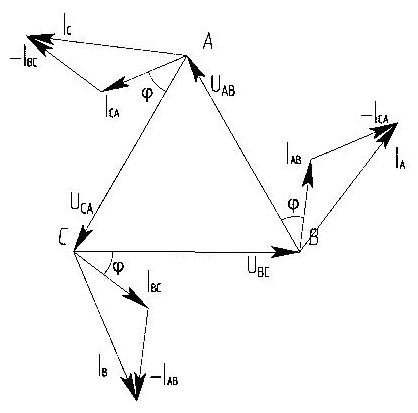

3. Строим топографическую диаграмму.

Рис. 5

3) Сравниваем полученные результаты:

При соединении приемников, треугольником линейные токи в 3, а фазные токи в раза больше, чем при соединении этих же приемников звездой:

Активные, реактивные, и полные мощности всей нагрузки при соединении приемников треугольником в 3 раза дольше чем при соединении этих же приемников звездой:

3. Задание на ргр № 3

1. Исходные данные. Исходные данные. В трехфазную сеть с напряжением U включены три одинаковых приемника энергии. Сопротивления приемника равны R и X_L или Х_С (табл. 3).

Определить:

4. Фазные и линейные токи.

5. Определить коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.

6. Построить топографические диаграммы.

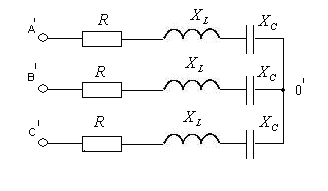

Задачу решить для слу­чаев, когда приемники энергии соединены звездой (рис. 6, а), а затем треугольником (рис. 6, б). Сравнить полученные результаты.

(а)(б)

Рис. 6

Таблица 3

№ варианта	U, B	, Ом	, Ом	, Ом	№ варианта	U, B	, Ом	, Ом	, Ом
1	86,5	3	4	-	16	660	24	-	18
2	173	4	-	3	17	277	9,6	12,8	-
3	380	12	16	-	18	380	12,8	-	9,6
4	380	16	-	12	19	660	15	20	-
5	400	32	16	-	20	600	20	-	15
6	600	32	-	16	21	3000	45	60	-
7	225	5	12	-	22	3300	60	-	45
8	450	5	-	12	23	216,5	7,5	10	-
9	244	2	14	-	24	220	10	-	7,5
10	380	14	-	2	25	380	10	20	-
11	400	5	15	-	26	500	20	-	10
12	230	15	-	5	27	660	9	12	-
13	380	15,2	-	13	28	380	12	-	9
14	660	13	15,2	-	29	230	16	-	12
15	520	18	24	-	30	400	14	2	-
