СЕМЕСТРОВОЕ ЗАДАНИЕ №1 по дисциплине «Электротехника и электроника» для групп М-333, М-334, М-335 (2013 г.). РАСЧЕТ ЛИНЕЙНЫХ РЕЗИСТИВНЫХ ЦЕПЕЙ ЗАДАНИЕ Рассчитать цепь 1.Методом непосредственного применения правил Кирхгофа 2. Методом контурных токов. Составить и решить уравнение баланса мощностей Указания по выбору условий: Номер варианта устанавливается преподавателем. Расчетная схема выбирается в соответствии с номером варианта в соответствии с Таблицей 1. Параметры резистивных элементов содержатся : в Таблице 2 для группы М-333, в Таблице 3 для группы М-334 в Таблице 4 для группы М-335; параметры источников ЭДС в таблице 7. СЕМЕСТРОВОЕ ЗАДАНИЕ ОФОРМЛЯЕТСЯ НА ЛИСТАХ ФОРМАТА А4 БЕЛОЙ НЕЛИНОВАННОЙ БУМАГИ, схемы и таблицы выполняются с помощью линейки. Допускается распечатка текста на принтере. Срок сдачи 11 октября 2013 г..

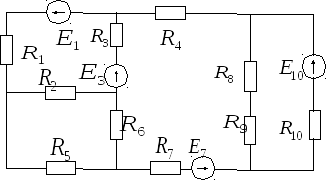

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

рисунок 8

Рисунок 9

Рисунок 10
Рисунок 11
Рисунок 12
Рисунок 13
Рисунок 14
Рисунок 15

ТАБЛИЦА 1

№ варианта	№ рисунка	№ варианта	№ рисунка	№ варианта	№ рисунка
1	1	11	11	21	6
2	2	12	12	22	7
3	3	13	13	23	8
4	4	14	14	24	9
5	5	15	15	25	10
6	6	16	1	26	11
7	7	17	2	27	12
8	8	18	3	28	13
9	9	19	4	29	14
10	10	20	5	30	15

ТАБЛИЦА 2

(Группа М-333)

№ варианта	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом
1	14	18	22	14	10	17	13	10	32	11	40
2	39	25	12	10	13	25	27	12	20	9	19
3	17	42	8	12	17	21	15	19	9	38	15
4	18	14	21	9	19	16	19	22	26	20	42
5	20	8	41	13	8	24	25	32	7	13	11
6	15	21	8	27	10	11	43	41	26	29	39
7	9	6	21	11	12	40	32	23	13	32	18
8	32	21	48	17	14	22	6	26	19	20	24
9	7	19	9	15	18	18	14	17	32	26	10
10	21	16	6	30	16	14	25	19	21	9	19
11	15	36	8	12	21	21	33	40	6	18	16
12	13	10	33	19	29	19	21	10	15	7	14
13	18	43	12	30	24	19	24	14	21	32	17
14	9	20	16	25	23	33	16	19	16	11	27
15	30	23	11	34	20	26	28	16	32	24	15
16	21	27	10	16	15	40	34	13	8	34	21
17	15	24	31	18	22	17	36	6	33	6	40
18	24	11	22	8	14	16	23	19	21	17	41
19	19	29	15	22	33	38	8	14	31	15	14
20	27	39	41	11	17	40	9	16	29	9	22
21	16	31	24	13	19	43	22	7	30	21	13
22	22	36	18	9	17	21	29	11	33	19	17
23	31	48	17	10	13	40	36	9	12	32	34
24	12	21	33	25	13	31	30	18	19	8	27
25	23	10	11	19	15	11	24	31	13	19	33
26	31	30	13	45	11	30	18	10	8	22	25
27	11	16	21	30	17	19	12	18	40	48	33
28	19	22	9	14	15	27	33	7	16	39	22
29	32	40	20	9	30	21	19	7	15	7	17
30	9	15	11	18	21	40	7	15	37	23	24

ТАБЛИЦА 3

(Группа М-334)

№ варианта	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом	Ом
1	10	20	32	11	25	6	40	17	14	18	10
2	13	36	20	9	29	15	19	25	10	25	12
3	15	27	9	38	22	31	15	21	12	42	19
4	10	7	26	20	30	15	42	16	9	14	22
5	27	10	7	13	44	35	11	24	13	8	32
6	4	15	26	29	13	31	39	11	27	21	41
7	5	29	13	32	29	16	18	40	11	6	23
8	8	30	19	20	14	40	24	22	17	21	26
9	10	14	32	26	7	29	10	18	15	19	17
10	12	18	21	9	40	33	19	14	30	16	19
11	15	20	6	18	11	31	16	21	12	36	40
12	42	40	15	7	24	34	14	19	19	10	10
13	9	34	21	32	24	40	17	19	30	43	14
14	38	18	16	11	6	41	27	33	25	20	19
15	6	17	32	24	11	40	15	26	34	23	16
16	22	14	8	34	25	33	21	40	16	27	13
17	15	18	33	6	29	25	40	17	18	24	6
18	9	30	21	17	25	16	41	16	8	11	19
19	6	10	31	15	32	19	14	38	22	29	14
20	16	18	29	9	13	31	22	40	11	39	16
21	4	22	30	21	19	34	13	43	13	31	7
22	18	15	33	19	34	40	17	21	9	36	11
23	20	25	12	32	6	11	34	40	10	48	9
24	12	40	19	8	15	21	27	31	25	21	18
25	20	37	13	19	35	7	33	11	19	10	31
26	15	29	8	22	39	19	25	30	45	30	10
27	16	11	40	48	6	25	33	19	30	16	18
28	7	31	16	39	25	18	22	27	14	22	7
29	40	24	15	7	33	29	17	21	9	40	7
30	32	17	37	23	6	18	24	40	18	15	15
