3.4.8. Реакторы колонного типа
Реакторы
колонного типа изображаются на
технологической схеме условно. Обозначения
реакторов, построенные по функциональным
признакам, должны соответствовать
изображениям указанным в табл. 3.18.
Таблица 3.18. Реакторы
|
Наименование |
Обозначение |
|
Реакторы с газовой фазой: Контактные аппараты с неподвижным слоем катализатора: Адиабатные |
|
Продолжение табл. 3.18
|
Наименование |
Обозначение |
|
б) с промежуточным теплообменом

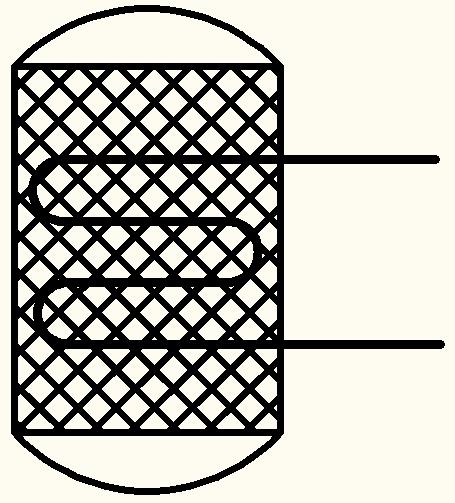

в) с внутренним теплообменом
г) кожухотрубчатый
Движущийся слой катализатора: а) с псевдоожиженным слоем
б) со сплошным слоем
Высокотемпературные реакторы: а) трубчатые печи
б) пламенные |
|
Продолжение табл. 3.18
|
Наименование |
Обозначение |
|
Аппараты с жидкой фазой

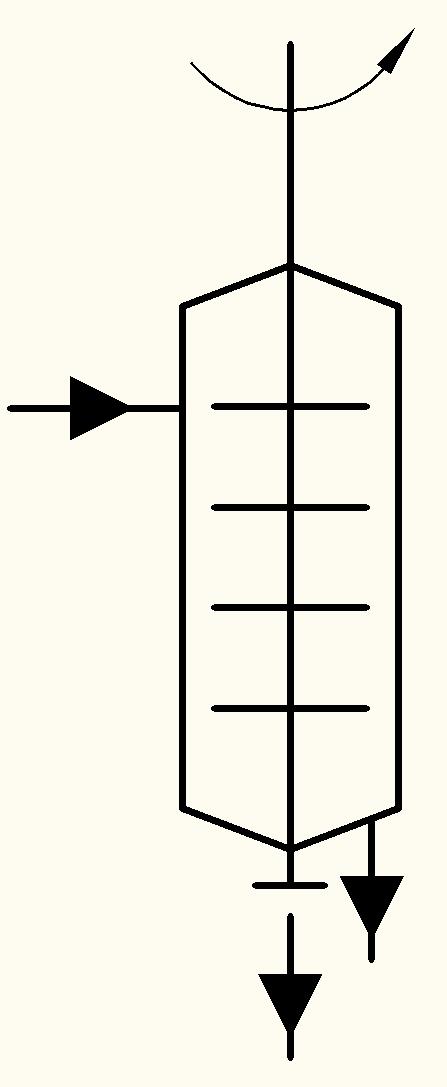

а) тарельчатые
б) пустотелые
в) змеевиковые
Аппараты с твердой фазой а) камерные
б) барабанные
в) лопастные |
|
Окончание табл. 3.18
|
Наименование |
Обозначение |
|
г) с псевдоожиженным слоем |
|
3.4.9. Печи
Обозначения печей, построенные по функциональным признакам, должны соответствовать изображенным в табл. 3.19.
Таблица 3.19. Печи
|
Наименование |
Обозначение |
|
1. Вращающая барабанная печь.
2. Вращающая мурельная печь |
|
3.4.10. Емкости
Обозначения емкостей, построенные по функциональным признакам, должны соответствовать ГОСТ 2.793-79.
Условные обозначения емкостей приведены в табл. 3.20.
Таблица 3.20. Емкости
|
Наименование |
Обозначение |
|

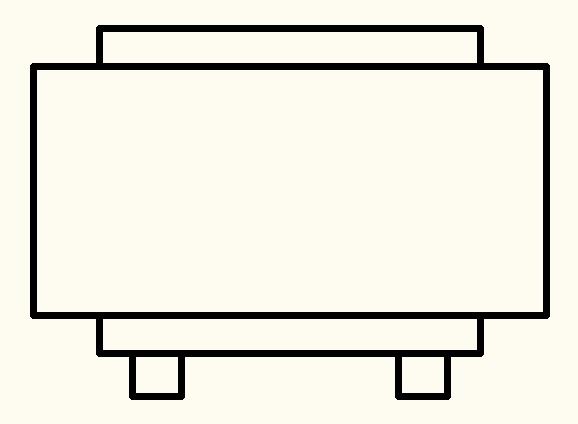

1. Горизонтальный цилиндрический резервуар
2. Горизонтальный цилиндрический резервуар с U-образным обогревом. |
|
3.4.11. Обозначения условные графические отстойников и фильтров
Согласно ГОСТ 2.791-74 условные графические обозначения отстойников и фильтров следует строить из комбинаций условных графических обозначений корпусов и фильтрующих перегородок. Обозначения элементов корпусов под атмосферным давлением, выше и ниже атмосферного давления по ГОСТ 2.788-74. Обозначения корпусов отстойников, барабанного и ленточного фильтров, а также фильтрующих перегородок должны соответствовать установленным в табл. 3.21.
Таблица 3.21. Корпуса фильтров и отстойников
|
Наименование |
Обозначение |
|
1. Корпус барабанных вакуумных фильтров
2. Бассейн
3. Камера
4. Корпус сгустителя
5. Корпус ленточного фильтра

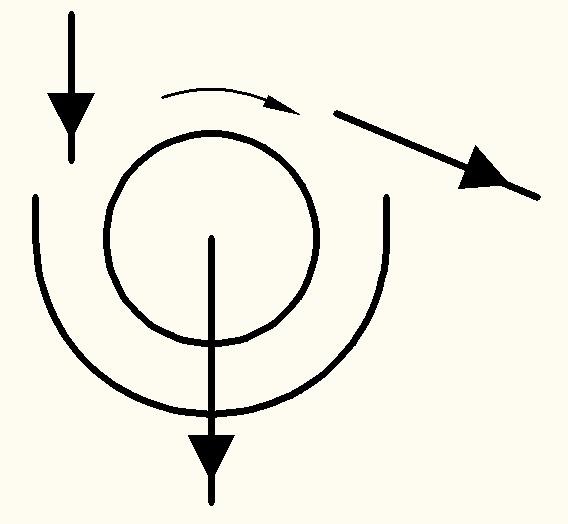

6. Корпус гидроциклона
7 Корпусы фильтров-сепараторов, фильтров корзинчатого и спирального |
|
Примеры построения условных графических обозначений отстойников и фильтров приведены в табл. 3.22.
Размеры обозначений стандартам не предусмотрены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем пособии.
Таблица 3.22. Фильтры и отстойники
|
Наименование |
Обозначение |
|
1. Фильтр ленточный
2. Друк-фильтр
3. Нутч-фильтр
4. Фильтр листовой горизонтальный с поперечными листами и внутренним давлением выше атмосферного
5. Фильтр листовой горизонтальный с продольными листами и внутренним давлением выше атмосферного
6. Фильтр листовой вертикальный е внутренним давлением выше атмосферного |
|
Продолжение табл. 3.22
|
Наименование |
Обозначение |
|
7. Фильтр дисковый вакуумный
8. Фильтр дисковый под давлением выше атмосферного
9. Фильтр дисковый под давлением выше атмосферного с горизонтальными дисками
10. Фильтр с гофрированным фильт-роэлементом
11. Фильтр патронный под давлением выше атмосферного |
|
Продолжение табл. 3.22
|
Наименование |
Обозначение |
|
12. Фильтр-пресс с вертикальными плитами
13. Фильтр-пресс с горизонтальными плитами
14. Фильтр-сепаратор: а) одноступенчатый
б) двухступенчатый
в) трехступенчатый
15. Фильтр-сепаратор статический а) тарельчатый
б) с противоточной промывкой
15а. Фильтр корзинчатый
16. Фильтр спиральный |
|
Продолжение табл. 3.22
|
Наименование |
Обозначение |
|
17. Фильтр песочный гидростатический
18. Гидроциклон
19. Фильтр барабанный
20. Фильтр тарельчатый
21. Фильтр ковшовый карусельный
22. Фильтр ковшовый конвейерный |
|
Продолжение табл. 3.22
|
Наименование |
Обозначение |
|
23. Отстойник бассейновый

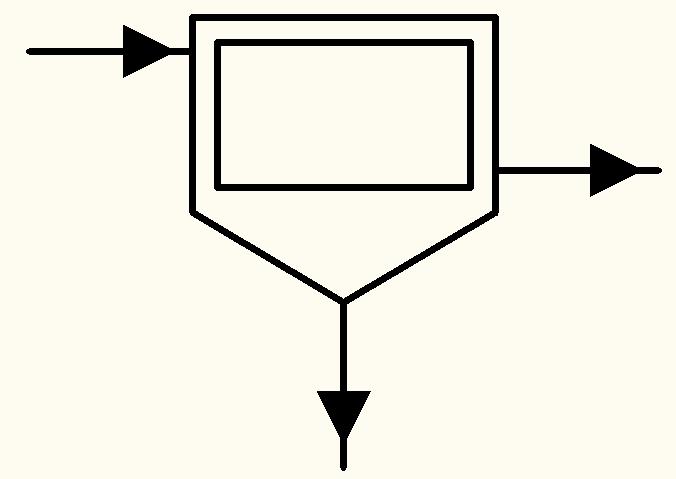

24. Отстойник однокамерный
25. Отстойник многокамерный
26. Сгуститель гребковый: а) одноярусный

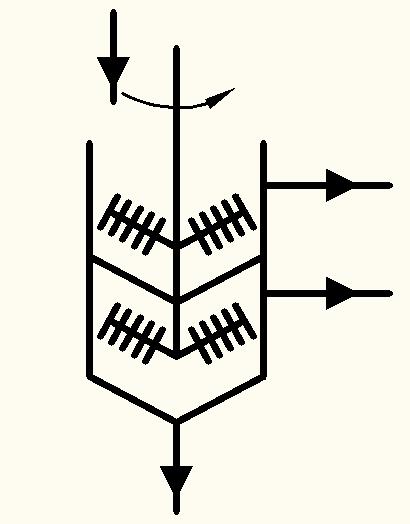

б) двухъярусный
27.Конденсатоотводчик (конденсационный горшок) |
|
