1. Типы маломощных трансформаторов

Маломощные силовые трансформаторы строятся:

• стержневого типа с двумя катушками (Рис. 1 .3 а) и с одной катушкой (Рис. 1 .3 б);

• броневого типа (Рис. 1 .3 в)

а).	б).	в).

Рис.1.3. Типы маломощных трансформаторов: а – трансформатор стержневого типа с двумя катушками; б – трансформатор стержневого типа с одной катушкой; в – трансформатор броневого типа

Наименьшие вес и стоимость имеют броневые трансформаторы с сердечником из штампованных Ш-образных пластин. Большинство маломощных силовых трансформаторов обычно строится броневого типа. Однако трансформаторы стержневого типа с одной или двумя катушками также находят достаточное применение. Маломощные трансформаторы стержневого типа с двумя катушками имеют лучшее охлаждение и требуют меньшего расходы меди ввиду меньшей средней линии витка и возможной большей плотности тока в обмотках. Трансформаторы стержневого типа с одной катушкой требуют большего расхода меди, но несколько проще в изготовлении.

Трехфазные маломощные силовые трансформаторы выполняются стержневого типа или из штампованных Ш-образных пластин (Рис. 1 .4 а), или из прямоугольных пластин (Рис. 1 .4 б).

а). б).

Рис.1.4. Трехфазные трансформаторы с различной штамповкой пластин: а – с Ш-образными; б – с прямоугольными пластинами

Также получили распространение маломощные трансформаторы с тороидальными витыми сердечниками и с Ш-образными витыми разрезными сердечниками (Рис. 1 .5). Витые сердечники маломощных трансформаторов, в особенности выполненные из холоднокатаной стали, имеют более высокую магнитную проводимость потоку, что позволяет несколько повысить индукцию в них и этим уменьшить вес трансформатора.

а). б).

Рис.1.5. Трансформаторы с витыми сердечниками: а – тороидальными; б – Ш-образными

2. Форма поперечного сечения стержня и катушек

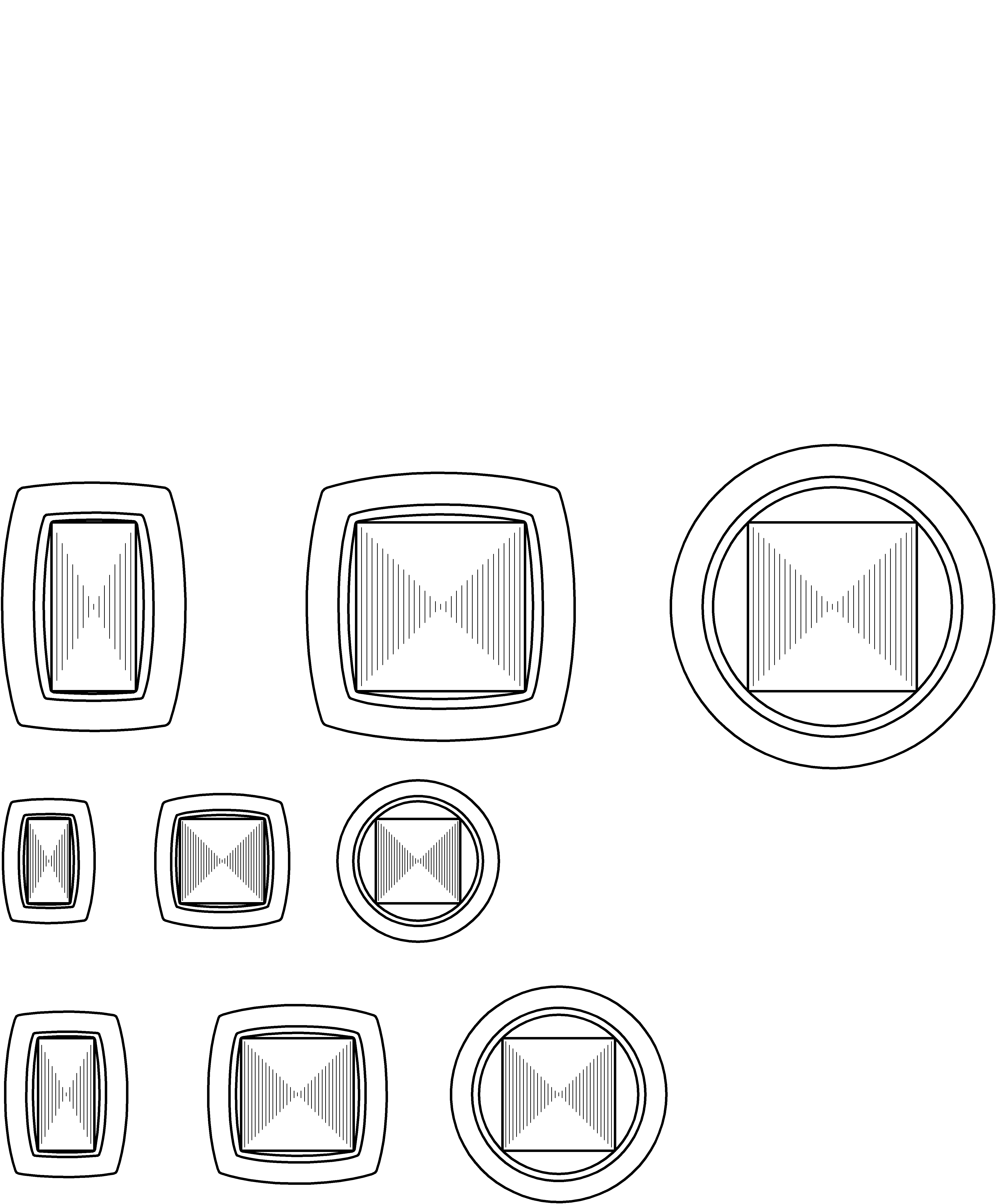

В маломощных силовых трансформаторах форма поперечного сечения стержня применяется или прямоугольная (Рис. 1 .6 а) или квадратная (Рис. 1 .6 в). В последнем случае катушки делаются или прямоугольной (см. Рис. 1 .6 а), или круглой формы (см. Рис. 1 .6 в).

а). б). в),

Рис.1.6. Формы поперечного сечения стержней и катушек маломощных трансформаторов: а – с прямоугольными катушками; б – с квадратными катушками; в – с круглыми катушками

3. Выбор материала для сердечника

Материалом для сердечников маломощных силовых трансформаторов служит специальная листовая электротехническая сталь различных марок. Выбор стали для сердечника определяется назначением трансформатора, частотой сети и техническими условиями задания.

Для маломощных трансформаторов минимальной стоимости в основном применяется сталь марки Э41 толщиной мм, с удельными потерями1,6 Вт/кг при10 000 Гс,50 Гц имм, с удельными потерями1,35 Вт/кг при10 000 Гс.

Для трансформаторов минимального веса с витыми сердечниками может быть применена холоднокатаная сталь с повышенной магнитной проницаемостью марки Э310.

Для маломощных трансформаторов повышенной частоты (200–400 Гц) может быть рекомендована сталь марок Э34, Э340, Э44, Э47 и Э48 с толщиной листа при мощностях до 100 ВА – мм и при мощностях свыше 100 ВА –мм и пониженными удельными потерями.

При выборе толщины листа стали необходимо учитывать зависимость коэффициента заполнения поперченного сечения стержня сталью от этой толщины. Средние значения коэффициента заполнения даны в таблице 1.

Табл. 1

Толщина листа , мм.	Коэффициент заполнения поперечного сечения стержня сталью	Изоляция между листами
0,5 0,35 0,2 0,1	0,92 0,86 0,76 0,65	Лак – //– – //– – //–
