.pdfСТЕНЫ И ПЕРЕГОРОДКИ МАЛОЭТАЖНЫХ КИРПИЧНЫХ ЗДАНИЙ
ВИДЫ КИРПИЧА
1 — кирпич рядовой полнотелый;
2 — кирпич пустотелый;
3 — кирпич облицовочный;
4 — кирпич силикатный;
5 — кирпич огнеупорный (шамотный); 6 — кирпич клинкерный.
РАСШИВКА ШВОВ 1- впустошовку
2а – расшивка в виде валика 2б – расшивка в виде желобка 3 – вподрез
АРМИРОВАННАЯ КЛАДКА
В тех случаях, когда требуется повышенная прочность стены, наибольший эффект обеспечивает горизонтальное армирование кирпичной кладки проволочной сеткой
СИСТЕМА ПЕРВЯЗКИ ШВОВ
Цепная кладка с перевязкой швов в |
Кирпичная кладка со сплошной |
каждом ряду (ДВУХРЯДНАЯ КЛАДКА) |
перевязкой всех швов через 4, 5 или |
|
6 рядов. (МНОГОРЯДНАЯ) |
СИСТЕМА ПЕРВЯЗКИ ШВОВ
КИРПИЧНЫЕ ОБЛЕГЧЁННЫЕ СТЕНЫ
Наружная кирпичная стена, выложенная из полнотелого кирпича с воздушными полостями имеет более высокие теплозащитные свойства и экономична по сравнению с сплошной кладкой. При ширине воздушных полостей 5 — 7 см расход кирпича сокращается на 15-20%. Обязательным условием для таких стен является наличие наружной штукатурки, препятствующей прохождению воздуха через воздушные полости. Для повышения теплозащитных свойств стен со сплошной кладкой их облицовывают изнутри теплоизоляционными плитами
Стена, выложенная методом колодцевой кладки, представляет собой две стены, толщиной в полкирпича, расположенных друг от друга на расстоянии 14 – 34 см. Стены необходимо соединить между собой. Существует два способа соединения стен:
- с помощью поперечных стен – диафрагм, которые устраивают на расстоянии 0,5 – 1,0 м друг от друга
- помощью диафрагм из арматуры и раствора.
Колодцы между поперечными и продольными стенами можно залить шлакобетоном, легким бетоном, саманом или засыпать утеплителем.
ВИДЫ КИРПИЧНОЙ КЛАДКИ КИРПИЧНЫЕ ОБЛЕГЧЁННЫЕ СТЕНЫ
•а - кладка глухой участка стены,
•б - вертикальный разрез по колодцу; в - угол наружных стен: 1 - утеплитель, 2 - поперечные стенки 3 - продольные стенки (версты).
• а- засыпка шлаком,
• б- термовкладыши,
• в- лёгкий бетон
УТЕПЛЕНИЕ НАРУЖНЫХ СТЕН ДОМА
ПЕРЕГОРОДКИ

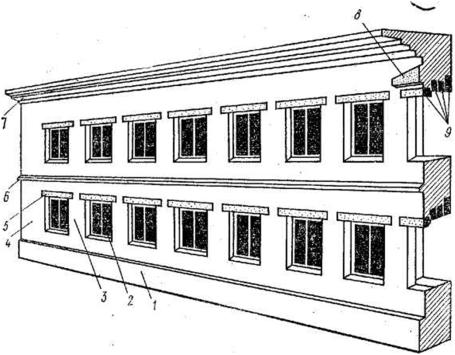

Архитектурно-конструктивные элементы , формирующие индивидуальный облик здания
1 – цоколь; 2 – оконный проем; 3 – рядовой простенок; 4 – угловой простенок; 5– перемычка; 6 – поясок (промежуточный карниз); 7 – венчающий карниз; 8 – сандрик (карниз над отдельным проемом); 9 – брусковые перемычки
