30.Выбор теодолитных ходов.
Выбор формы хода зависит от характера территории объекта. Проложение висячих ходов допускается в отдельных случаях при съемке неответственных объектов.
Рекогносцировка – осмотр местности с целью знакомства с объектами съемки, отыскания пунктов ГГС, окончательного выбора точек теодолитных хода.
Требования при выборе точек теодолитного хода:
- взаимная видимость
между смежными точками
- удобство измерения расстояния между точками
- длины сторон 20 ÷ 350 м
- углы наклона местности минимальные до 50
Закрепление точек хода
31.Правила прокладки теодолитного хода
Прокладка теодолитного хода – это производство усл.измен. измерений
Угловые измерения:
- гор.углы измеряются (Т15, Т30, 2Т30) одним полным приемом (способом приемов)
Δβ = βкл – βкл ≤ 45" (1,5 t)
- центрирование теодолита выполняют нитяным отвесом или оптическим центриром с погрешностью не более 5 мм; (чем стороны короче и чем ближе угол β к 180 градусам, тем тщательнее нужно центрировать)
- визирование в нижнюю часть вехи;
- βср. Определяют до снятия прибора с точки;
- все записи ведут в журнале измерения горизонтальных углов
Линейные измерения:
- длины линий измеряют компарированными лентами (оптическими дальномерами) дважды с контролем;
- оценка точности измерений линий:
Ход 1 разряда – 1:2000 (местность со средними условиями)
Ход 2 разряда – 1:1000 (местность с неблагоприятными условиями)
- измерение углов наклона линий ν < 5° (эклиметром)
ν > 5° (теодолитом по ВК)
- неприступные расстояния – косвенным способом;
- все записи ведут в ведомости измерения длин сторон хода.
32.Привязка теодолитных ходов к пунктам ггс. Способы привязки.
Привязка теодолитных ходов к пунктам ГГС - для получения координат точек хода в государственной системе и осуществления контроля измерения.
Сущность привязки состоит в передаче с пунктов ГГС координат и дирекционного угла на одну из точек теодолитного хода.
X, Y, α ГГС – выписывают из каталога.

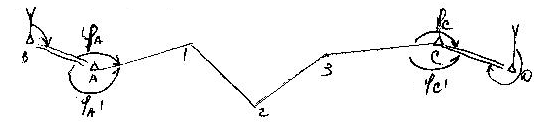

Характерные случаи привязки
а) теодолитный ход непосредственно примыкает к пункту ГГС
XAYA
αA–1 = α(AB) + φA
Контроль измерения примычного угла
(φA + φA’ ) – 360° ≤ ±1’
б) теодолитный ход проложен между двумя пунктами ГГС
в) Теодолитный ход не примыкает к опорной сети
1) – от ближайшего пункта ГГС прокладывают специальный привязочный ход.
2) – от ближайших пунктов ГГС решают прямую засечку
3) от ближайших пунктов ГГС решают обратную засечку
33.Способы съемки ситуации в теодолитной съемке.
Съемка ситуации местности заключается в определении положения точек контуров и местных предметов относительно вершин и сторон теодолитного хода.
Съемка может приводиться – одновременно с прокладкой теодолитного хода;
– независимо.
Результаты съемки заносят в схематичный чертеж - абрис.
Абрис является основным документом съемки и служит материалом для составления плана местности.
Способы съемки:
Способ перпендикуляров.
Способ полярных координат
Способ биполярных координат (засечек)
Способ створов (промеров
