18. Общее устройство, назначение теодолита и основные т.Т.Х., классификация теодолитов.

Теодолит состоит из следующих основных частей:

Основание прибора с подставкой и тремя подъемными винтами

Вертикальная ось прибора с горизонтальным кругом и алидадой горизонтального круга

Колонка зрительной трубы с отчётной системой образует вращающую часть прибора

Зрительная труба теодолита

Назначение теодолита:

1.Измерение горизонтальных и вертикальных углов

2.Измерение расстояний по дальномерной рейке

3.Определение азимутов магнитных ориентирных направлений

4.Может быть использован при нивелировании для определения превышений между точками и определения отметок точек.

Комплект теодолита:

1.Теодолит в футляре

2.Штатив

3.Ориентир-буссоль

4.Отвес

5.ЗИП (запасные инструменты и принадлежности)

Основные характеристики технического теодолита 2Т30:

1.С.К.П. измерения отдельного горизонтального угла (способ приемов)

2.Увеличение

3.Поле зрения

4.Предел фокусировки 1,2м.→∞

5.Коэффициент дальномера 100

6.Цена деления на вертикальном и горизонтальных кругах

7.Цена деления шкалы микроскопа

8.Цена деления цилиндрического уровня

9.Вес 2,3кг.

Особенности устройства отдельных частей теодолита.

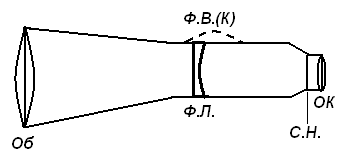

Зрительная труба

Назначение – для точного визирования на цель (предмет).

Основные характеристики зрительной трубы.

1. Увеличение ( )

- аналитический-визуальный

Способы: аналитический и визуальный

Поле зрения

Классификация теодолитов и особенности устройства электронно-оптических теодолитов-тахеометров.

- По точности

1)Высокоточные (т1)

2)точные(Т2,Т5)

3)Технические(Т15,Т30,Т60)

-по назначению

1)Собственно специализированные теодолиты

2)Тахеометры

3)Спец.назначения

4)Теодолиты

Справочно-информационный материал

Гиротеодолит – предназначенный для автономного определения истинных азимутов направлений на земной поверхности. Датчиком направления истинного меридиана является гироскоп.

Фототеодолит – предназначенный для наземной фототопографической съемки в приборе соединены фотокамера и теодолит.

Кодовые теодолиты - теодолиты, в которых на углоизмерительных кругах вместо градусных делений нанесены кодовые дорожки в виде темных и светлых полос. Отображения угломерной информации в кодовом виде позволяет повысить точность снятия отсчетов.

Лазерные теодолиты - теодолиты, в которых линия визирования создается узконаправленным лучом света. Визирование выполняют по выставляемой визирной марке (отражатель). Лазер – оптический квантовый генератор.

Современные электронные теодолиты и тахеометры

Все измерения выполняются в автоматизированном режиме. Современные приборы снабжены встроенными:

- вычислительными средствами (микропроцессор);

- запоминающими устройствами, которые обеспечивают регистрацию и хранение результатов измерения и дальнейшее их использование на ЭВМ для обработки;

- угломерная часть сконструирована на базе кодового теодолита*;

- измерение расстояний выполняется встроенным светодальномером;

*Кодовый теодолит

На угломерных кругах вместо штрихов располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получить при пропускании через них света лишь два сигнала: “темно - светло”.

В этом случае значение каждого наблюдаемого направления получается как сочетание двух таких сигналов. Тем самым в основу кода кладется двоичная система счисления, как в ЭВМ.
