1-61
Федеральное агентство по образованию
Санкт-Петербургский государственный
архитектурно-строительный университет
Кафедра технологии строительного производства
Производство работ нулевого цикла
Методические указания для студентов факультета
безотрывных форм обучения по разработке курсовой работы
Составители Гайдо А. Н., Копанская Л. Д., Дьячкова О. Н., Хорошенькая Е. В.
Объём 4 п.л.
Санкт-Петербург
2007
УДК 69.024
Производство работ нулевого цикла: Методические указания для студентов факультета безотрывных форм обучения по разработке курсовой работы / СПбГАСУ; Сост.: А. Н. Гайдо, Л. Д. Копанская, О. Н.Дьячкова, Е. В.Хорошенькая. – СПб., 2007 – 61 с.
Изложены рекомендации к выполнению курсовой работы по разработке технологии нулевого цикла. Приводятся методики расчета параметров котлована, подсчета объемов земляных работ, выбора экскаватора и автомобильного транспорта для вывоза грунта по техническим характеристикам, составления калькуляции трудовых затрат и календарного плана, сравнения вариантов работ по экономическим показателям, графического построения схем движения механизмов. Методические указания рекомендуются для составления проектов производства работ.
Рецензент д-р наук, проф. В.В. Верстов.
Задание на выполнение курсовой работы
Выдано студенту _____________________ группы ________________________
Задание выдал преподаватель __________________________________________
Дата выдачи задания _________________________________________________
Вариант ____________________ (две последние цифры зачетной книжки)
Исходные данные
Схематический план фундаментов
Место строительства _________________ (принять самостоятельно).
Количество шаг принять равным 10.
Количество пролетов ________________________ (принять равным 4).
Шаг ___________________ м, пролет ____________________________ м.
Расстояние от места строительства до отвала ___________________ м.
Материал дорожного покрытия ___________________________________
Начало строительства _________________ (принять самостоятельно).
Вид грунта: ________________________
Размеры фундамента:
А = ________, a = ___________, B = ___________, b = __________.
Относительная отметка: Н2 = ____________
Недостающие данные для проектирования (шаг и пролет здания, расстояние до отвала грунта, материал дорожного покрытия, вид грунта, размеры и глубина заложения фундамента) выбираются студентом самостоятельно в соответствии с приведенным алгоритмом.
По двум последним цифрам зачетной книжки (вариант задания) выбирается семизначный шифр проекта, затем по цифрам шифра, начиная с первой, выбираются необходимые данные.

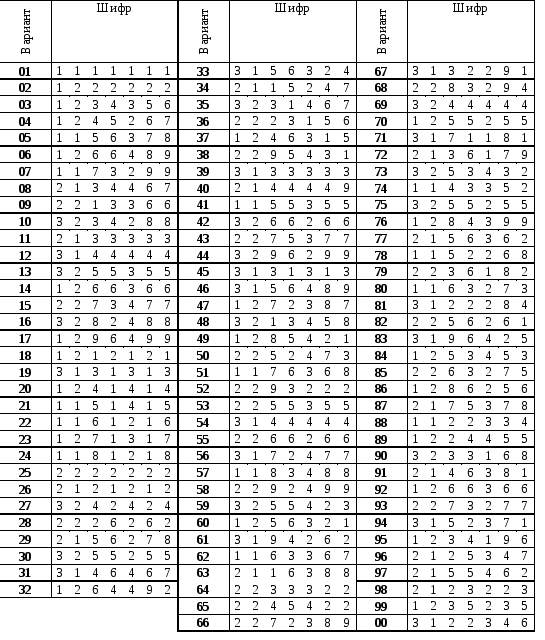

Таблица выбора шифра задания по варианту

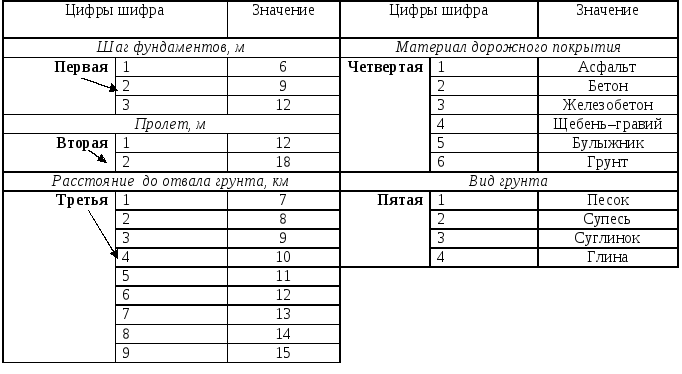

Алгоритм выбора исходных данных проектирования по цифрам шифра
Общие положения
В проекте рассматриваются строительно-монтажные работы по устройству фундаментов промышленного здания:
срезка растительного слоя;
отрывка грунта в траншеях и котлованах для установки сборных фундаментов;
доработка и зачистка дна котлованов, установка фундаментов на песчаную подготовку;
транспортирование грунта в отвал автосамосвалами;
засыпка бульдозером пазух фундаментов с уплотнением грунта вручную на 50 см от тела фундамента и трамбованием механическими трамбовочными машинами остального грунта.
В разрабатываемом проекте не рассматривают работы по устройству опорной геодезической сети, водопонижения, временных дорог, площадок складирования, временных инженерных сетей, бытовых и подсобных помещений.
