4.5. Основные схемы систем принудительной вентиляции и их расчёт

В качестве примеров принудительной вентиляции рассмотрены некоторые типовые схемы организации воздухообмена в помещениях различного назначения

.

Рис. 4.9. Схема приточно-вытяжной принудительной вентиляции здания общественного назначения:

I - вытяжная шахта, 2 - вытяжной вентилятор, 3 - сборный канал, 4 -приточные решётки, 5 - вытяжные решётки, 6 -вытяжные каналы, 7 - воздухоприёмная шахта, 8 -приточные воздуховоды, 9 - приточный вентилятор, 10 -регулирующий клапан, 11 – калорифер

Как правило, приточные вентиляционные камеры с установкой необходимого оборудования располагаются в подвальном помещении, а вытяжные - на чердаке. Воздуховоды в таких помещениях обычно выполняют из неметаллических материалов.

Одна из схем организации воздухообмена в здании производственного назначения приведена на рис.4.10.

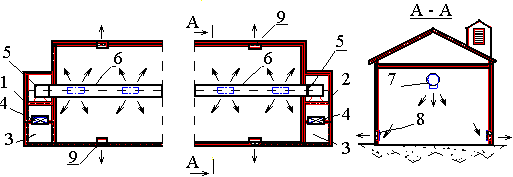

Рис. 4.10. Схема приточно-вытяжной принудительной вентиляции здания производственного назначения:

1 и 2 -приточные венткамеры, 3 -приточные шахты, 4 -калориферы, 5 -приточные центробежные вентиляторы, 6 -приточный воздуховод, 7 -приточные решетки, 8 -жалюзийные решетки, 9 -вытяжные осевые вентиляторы

На рис. 4.9. приведена схема приточно-вытяжной принудительной системы вентиляции здания общественного назначения

Схемы вентиляции зданий производственного назначения очень разнообразны и зависят, прежде всего, от характера выполняемых работ и типа установленного оборудования. Воздуховоды в таких помещениях обычно выполняют металлическими круглой, прямоугольной или квадратной формы в соответствии со стандартом.

Одна из схем вентиляции цеха бумагоделательной машины представлена на рис. 4.11.

Приточный воздух забирается с улицы, проходит теплоуловитель второй ступени 2 , где частично нагревается за счёт теплоты удаляемой паровоздушной смеси. Затем часть воздуха после дополнительного подогрева в калорифере 3 вентилятором подаётся в чердачное помещение, откуда через потолочные плафоны 5 сбрасывается в цех. Другая часть приточного воздуха посредством системы воздухораспределения подаётся в рабочую зону через специальные колонки 6.

Рис. 4.11. Принципиальная схема вентиляции цеха бумагоделательной машины:

1 – воздухозаборная решётка; 2, 7 – соответственно, теплоуловитель второй и первой ступени; 3, 8 - калориферы; 4, 9, 11 -вентиляторы; 5 – потолочные плафоны; 6 –воздухораспределительные колонки; 10 – буммашина

Воздух на технологические нужды забирается из цеха, проходит первую ступень теплоуловителя 7 и после дополнительного подогрева в калорифере 8 вентилятором 9 подаётся под колпак машины 10 на сушку бумажного полотна. Удаляется паровоздушная смесь осевым вентилятором 11 в атмосферу.

Расчёт систем приточной и вытяжной вентиляции производится по общепринятой методике на основании расчётной схемы. В качестве примера на рис. 4.12 приведена одна из схем приточной системы принудительной вентиляции.

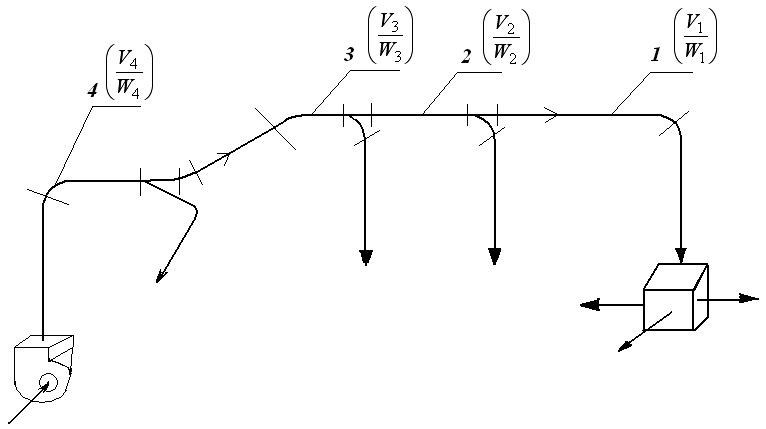

Рис. 4.12. Расчётная схема приточной системы принудительной вентиляции: 1-4 –номера участков; - объёмы воздуха для соответствующего участка; --скорости движения воздуха на соответствующем участке;

├ - тройник на проходе; > - конфузор; ВП -воздухораспределитель

Схема составляется для наиболее протяжённой ветви сети воздуховодов, а её расчёт начинают с наиболее удаленного участка. Целью аэродинамического расчёта является определение потерь напора (сопротивления) системы распределения воздуха и сопоставление этих потерь со свободным давлением вентилятора.

Потери напора на трение и местные сопротивления рассчитываются по известным методикам для каждого участка отдельно, а затем суммируются.
