1 Краткая характеристика электроприемников цеха по режиму работы и категории бесперебойности электроснабжения
В цехе размещены вентиляторы, насосы, станки, мостовые краны, автоматические линии, транспортеры, машины дуговой сварки и электропечи сопротивления. Перечень электрооборудования, размещенного в цехе, его установленная мощность, количество приведены в таблице 1.1.
В цехе имеются потребители с длительным и повторно-кратковременным (ПКР) режимами работы.
ПКР – это режим, при котором температура за время включения повышается, за время пауз снижается, однако, нагрев за время цикла этого электроприемники не достигает установившейся температуры, а за время паузы температура не достигает температуры окружающей среды.
Продолжительность включения для ПКР:
|
(1.1) |
где tц < 10 мин – среднее время цикла.

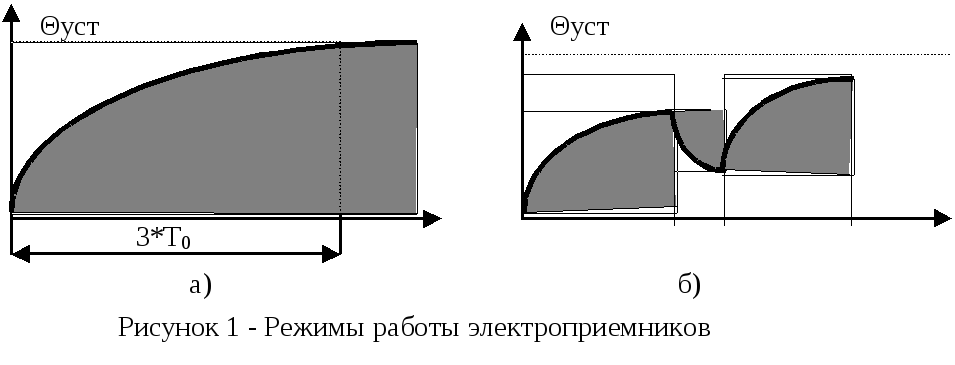

В ПКР работают электродвигатели мостовых кранов и машины дуговой сварки (данный режим изображен на рисунке 1 (б));
Длительный режим – это режим, при котором температура ЭП возрастает по экспоненте и через определённое время достигает установившегося значения.
ЭП продолжительного режима работы характеризуются коэффициентом включения:
|
(1.2) |
В длительном режиме работают электроприводы насосов, вентиляторов и станков.
Цех можно отнести к потребителям II категории, перерыв в электроснабжении которых связан с массовым недоотпуском продукции, простоем рабочих и различных механизмов (ЭП всех основных цехов промышленных предприятий).
Питание ЭП II категории рекомендуется обеспечивать от двух независимых источников питания. Допускается питание ЭП II категории по одной воздушной линии, в том числе с кабельной вставкой, если обеспечена возможность проведения аварийного ремонта этой линии за время не более суток. Кабельные вставки должны выполнятся двумя кабелями, каждый из которых выбирается по наиболее длительному току ВЛ. Допускается питание по одной КЛ, состоящей не менее чем из двух кабелей, присоединённых к одному общему аппарату. Допускается ручное переключение с одного источника на другой (без АВР). ПУЭ допускает один источник питания, если время перерыва в случае его выхода из строя не превышает 24 часа.
Таблица 1.1 – Ведомость электрических нагрузок цеха
№№ по плану |
Наименование механизма или агрегата и его тип |
Количество |
Установленная мощность |
Режим работы |
Число рабочих смен |
КИ, о. е. |
cos , о.е. | |||
раб. |
рез. |
всего |
кВт |
кВА | ||||||
1 |
Станок токарный |
12 |
|
12 |
21 |
|
ПР |
1 |
0,14 |
0,5 |
2 |
Станок фрезерный |
7 |
|
7 |
11 |
|
ПР |
1 |
0,14 |
0,5 |
3 |
Автоматическая линия |
3 |
|
3 |
45 |
|
ПР |
1 |
0,4 |
0,75 |
4 |
Вентилятор |
9 |
|
9 |
12 |
|
ПР |
1 |
0,65 |
0,8 |
5 |
Насос |
8 |
|
8 |
8 |
|
ПР |
1 |
0,7 |
0,85 |
6 |
Автоматическая линия |
1 |
|
1 |
27 |
|
ПР |
1 |
0,4 |
0,75 |
9 |
Машина дуговой сварки |
2 |
|
2 |
|
124 |
ПКР |
1 |
0,35 |
0,6 |
10 |
Индукционная печь |
3 |
|
3 |
|
64 |
ПР |
1 |
0,8 |
0,95 |
11 |
Эл. печь сопротивления |
2 |
|
2 |
70 |
|
ПР |
1 |
0,8 |
0,95 |
12 |
Мостовой кран |
2 |
|
2 |
30 |
|
ПКР |
1 |
0,05 |
0,5 |
13 |
Транспортёр |
2 |
|
2 |
8 |
|
ПР |
1 |
0,4 |
0,75 |
Цех производства экструдированного пенополистирола относится к классу помещений П-II , это связано с выделение пыли при обработке экструдированного пенополистирола т.к. этот материал по классу горючести относится к Г-3, Г-4. В цехе применяем радиальную схему электроснабжения , электроприемники и электроаппаратуру выбираем закрытого исполнения не ниже IP-44.
