1.3. Заменяем в схеме диоды на тиристоры.

Рассмотрим этот процесс на примере диода и тиристора Т1.

1). Щелчком левой кнопки мыши выделим диод D1 и затем, используя клавишу <Delete>, удалим его из схемы.

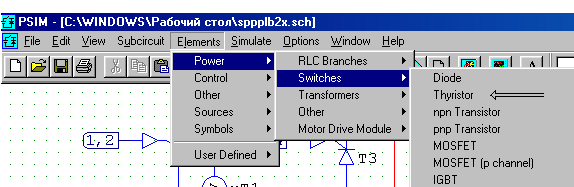

2). Откроем последовательно окна Elements→Power→Switches (рис. П2-6).

3). Выберем среди всех других силовых ключей тиристор (Thyristor), щелкнув на его названии левой кнопкой.

4). Переместим значок тиристора на какое-либо свободное место и оставим его там, щелкнув левой кнопкой мыши (от тянущегося за указателем дубля избавляемся при помощи клавиши <Esc>).

5). Щелчком разворачиваем значок тиристора в нужное положение и перемещаем его на место, где ранее стоял диод D1.

Рис. П2-6

6). Чтобы задать параметры тиристора, дважды щелкаем левой кнопкой по его значку, открывая интерфейс, содержащий параметры тиристора (рис. П2-7).

Рис. П2-7

7). Интерфейс тиристора содержит следующие позиции:

а) – обозначение элемента схемы (в нашем случае – это T1). Поставив “галочку” в позиции “Display” мы разрешаем вывод этого обозначения на рисунок схемы;

б) – падение напряжения на тиристоре во включенном состоянии (в нашем случае это соответствует пороговому напряжению U_T(TO)= 1B);

в) – ток удержания (нашем случае ток принят равным нулю);

г) – минимальный ток управляющего электрода (в нашем случае ток принят равным нулю);

д) – исходное состояние тиристора. Если задано значение “0”, то тиристор закрыт, если значение “1”, то тиристор открыт (в нашем случае тиристор Т1 в исходном состоянии закрыт);

е) – опция датчика тока, фиксирующего мгновенные значения анодного тока тиристора. Если задано значение “0”, ток тиристора фиксироваться не будет, если значение “1”, ток будет фиксироваться (в нашем случае анодный ток тиристора Т1 будет фиксироваться).

Аналогичным образомзаменяются тиристорами три оставшихся диода вентильного комплекта.

О дополнительных элементах, подключенных к управляющим электродам тиристоров, как это показано на рис. П2-1, мы поговорим после того, как будет создана модель системы импульсно-фазового управления выпрямителя.

2. Модель системы управления управляемого выпрямителя

Принцип действия СИФУ описан в Методических указаниях к лабораторной работе 2, однако создавать ее модель нам приходится “с нуля”.

Впрочем, “с нуля” мы уже начинали, когда создавали макет схемы силовых цепей неуправляемого выпрямителя в лабораторной работе 1. Так что процесс нам знаком: нужно найти на рабочем столе свободное место и для начала перенести на него все необходимые элементы. А потом соединить их между собой, причем желательно правильно.

Часть проделанной в этом направлении работы отражена на рис. П2-8. О том, как это сделано, и что следует делать дальше, и пойдет ниже речь.

Рис. П2-8

2.1. Опорные сигналы

Опорный сигнал Uop1.

В качестве формирователя опорного сигнала Uop1 в канале формирования импульсов управления для тиристоров Т1 и Т2 используется источник синусоидального напряжения GS. С этим элементом PSIM мы уже познакомились в процессе выполнения лабораторной работы 1.

Поэтому сразу …

1). Откроем последовательно окна Elements→Sources→Voltage (рис. П2-9).

2). Выберем среди всех других источников источник синусоидального напряжения (Sine), щелкнув на его названии левой кнопкой.

Рис. П2-9

3). Перемещаем значок источника на удобное свободное место и оставляем его там, при необходимости развернув в нужное положение.

4). Дважды щелкаем левой кнопкой по значку, открывая интерфейс с параметрами элемента (рис. П2-10).

Рис. П2-10

5). В соответствии с назначением параметров интерфейса задаем:

а) – обозначение элемента схемы – GS. Выводим это обозначение на рисунок схемы;

б) – амплитуда опорного сигнала Uopm = 10 В;

в) – частота повторения f = 50 Гц;

г) – фазовый сдвиг относительно начала отсчета – опережающий, равный 90 эл. град;

д) – смещение по оси Y относительно нуля – отсутствует;

е) – время начала формирования сигнала равно нулю.

Опорный сигнал Uop3.

Опорный сигнал Uop3 в канале управления тиристоров Т3 и Т4 сдвинут по фазе относительно опорного сигнала Uop1 на 180^о, т. е. Uop3 = –Uop1. Наиболее простой способ получить такой сигнал – это использовать блок пропорциональности К с коэффициентом передачи –1.

1). Откроем последовательно окна Elements→Control (рис. П2-11).

Рис. П2-11

2). Выберем среди всех других элементов блок пропорциональности (Proportional), щелкнув на его названии левой кнопкой.

3). Перемещаем значок блока на нужное место и оставляем его там, при необходимости развернув в нужное положение.

4). Дважды щелкаем левой кнопкой по значку, открывая интерфейс с параметрами элемента (рис. П2-12).

Рис. П2-12

5). В соответствии с назначением параметров интерфейса задаем:

а) – обозначение элемента схемы – Р1 без вывода это обозначения на рисунок схемы;

б) – коэффициент усиления блока задаем равным –1.
