- •Гигиеническая характеристика и охрана источников и водозаборов хозяйственно- питьевого водоснабжения. Зона санитарной охраны.
- •Общая классификация водных объектов
- •Цели питьевого водоснабжения
- •Виды водоснабжения
- •Санитарная надежность любого источника обеспечивается способностью водоисточника сохранять постоянство качества воды и достаточность
- •При устройстве любой системы питьевого водоснабжения должно быть решено три вопроса:
- •Водообильность различных водоисточников
- •Классификация водотоков по режимным характеристикам (по ГОСТ 17.1.1.02.77)
- •Нормативные документы по выбору водоисточника.
- •Залегание подземных вод
- •Устройство артезианской скважины
- •Воронка депрессии и граница 1 пояса зоны санитарной охраны водозаборной скважины.
- •Классификация подземных вод по режимным характеристикам (по ГОСТ 17.1.1.02-77)
- •Гигиеническая классификация подземных вод по степени выраженности влияния техногенного фактора
- •Классификация водоемов по режимным характеристикам (по ГОСТ 17.1.1.02.77)
- •Зоны санитарной охраны одиночного водозабора при стабильном и нестабильном загрязнении
- •Схемы зон санитарной охраны из поверхностных водоисточников
- •Показатели качества воды поверхностных источников водоснабжения
- •Показатели качества воды подземных источников водоснабжения
- •Нормы хозяйственно-питьевого водопотребления для населенных пунктов (СНиП 2.04.02-84 «Водоснабжение.
- •Количество и периодичность проб в местах водозабора на микробиологические и паразитологические показатели
- •Сравнительная характеристика источников хозяйственно-питьевого водоснабжения
Устройство артезианской скважины
1 – водоупорный пласт;
2 – водоносный пласт;
3, 4, 5 – колонны обсадных труб;
6 – изолирующая цементная заливка межтрубных пространств;
7 – уплотнительный сальник;
8 – надфильтровая труба;
9 – сетчатый фильтр;
10 - отстойник

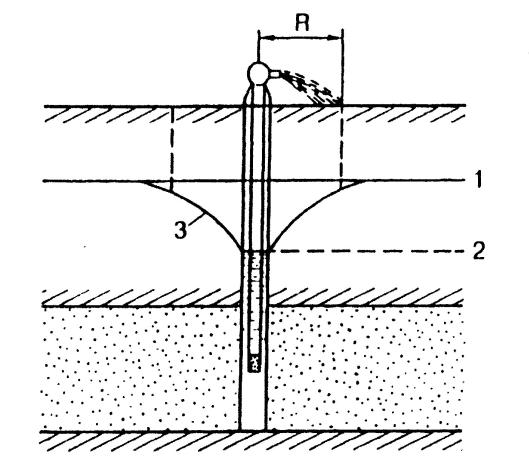

Воронка депрессии и граница 1 пояса зоны санитарной охраны водозаборной скважины.
1 – статический уровень воды;
2 – динамический уровень воды;
3 – кривая депрессии;
R –радиус 1 пояса зоны санитарной охраны.
Классификация подземных вод по режимным характеристикам (по ГОСТ 17.1.1.02-77)
№ |
Показатели |
|
Категории |
|
пп |
|
|
|
|
|
большая |
средняя |
малая |
|
|
|
|||
|
|
|
|
|
1 |
Глубина залегания |
свыше 300 |
от 50 до 300 |
до 50 |
|
уровня, м |
|
|
|
|
|
|
|
|
2 |
Глубина залегания |
свыше 1000 |
от 100 до |
до 100 |
|
кровли водоносного |
|
1000 |
|
|
горизонта, м |
|
|
|
3 |
Мощность, м |
свыше 100 |
от 10 до 100 |
до 10 |
|
|
|
|
|
4 |
Естественная |
свыше 0,1 |
от 0,02 до 0,1 |
до 0,02 |
|
скорость течения, |
|
|
|
|
м/с |
|
|
|
5 |
Коэффициент |
свыше 80 |
от 10 до 80 |
до 10 |
|
фильтрации, м3/сут |
|
|
|
|
|
|
|
|
6 |
Подземный сток, м3/с |
свыше 100 |
от 10 до 100 |
до 10 |
|
|
|
|
|
7 |
Эксплуатационная |
свыше 10000 |
от 1000 до |
до 1000 |
|
производительность, |
|
10000 |
|
|
м3/сут |
|
|
|
Гигиеническая классификация подземных вод по степени выраженности влияния техногенного фактора
Степень влияния на качество подземных вод Степень загрязнения подземных вод
техногенных факторов
Допустимое |
Периодическое превышение фоновых показателей при их |
|
максимальных уровнях на протяжении года ниже |
|
гигиенических нормативов |
|
|
|
Сохранение тенденции к возрастанию показателей |
Слабовыраженное |
техногенного загрязнения при ежемесячном отборе в |
|
течение года. При этом максимальные уровни загрязнения |
|
находятся ниже гигиенических нормативов |
|
|
Предельное |
Стабильное превышение фоновых показателей при их |
|
максимальных уровнях на уровне меньшем или равном |
|
ПДК |
|
|
Опасное |
Стабильное превышение фоновых показателей при их |
|
максимальных уровнях более ПДК |
Классификация водоемов по режимным характеристикам (по ГОСТ 17.1.1.02.77)
№ |
Показатели |
|
Категории |
|
пп |
|
|
|
|
|
|
|
|
|
|
|
большая |
средняя |
малая |
|
|
|
|
|
1 |
Площадь |
свыше 100 |
от 10 до |
до 10 |
|
поверхности |
|
100 |
|
|
водоема, км3 |
|
|
|
2 |
Объем водотока, |
свыше 1 |
от 0,5 до 1 |
до 0,5 |
|
км3 |
|
|
|
|
|
|
|
|
3 |
Максимальная |
свыше 10 |
от 5 до 10 |
до 5 |
|
глубина,м |
|
|
|
|
|
|
|
|
4 |
Колебания |
свыше 20 |
от 3 до 20 |
до 3 |
|
уровня, м |
|
|
|
|
|
|
|
|
Зоны санитарной охраны одиночного водозабора при стабильном и нестабильном загрязнении
1 – границы зоны для стабильного загрязнения;
2 –границы зоны для нестабильного загрязнения
Схемы зон санитарной охраны из поверхностных водоисточников
2-й пояс
1-й пояс
б
а
а – для малых водоемов; б –для средних и больших по расходу водоемов
Показатели качества воды поверхностных источников водоснабжения
|
Наименование показателя |
Показатели качества воды источника |
||
|
|
|
(по классам) |
|
|
|
1 |
2 |
3 |
|
|
|
|
|
Мутность, мг/дм3, не более |
20 |
1500 |
10000 |
|
|
|
|
|
|
Цветность, градусы, не более |
35 |
120 |
200 |
|
|
|
|
|
|
Запах при 20 и 60оС, баллы, не более |
2 |
3 |
4 |
|
|
|
|
|
|
Водородный показатель (рН) |
6,5 – 8,5 |
6,5 – 8,5 |
6,5 – 8,5 |
|
|
|
|
|
|
Железо (Fe), мг/дм3, не более |
1 |
3 |
5 |
|
|
|
|
|
|
Марганец (Mn), мг/дм3, не более |
0,1 |
1,0 |
2,0 |
|
|
|
|
|
|
Фитопланктон, мг/дм3, не более |
1 |
5 |
50 |
|
кг/см3, не более |
1000 |
100000 |
100000 |
|
Окисляемость перманганатная, |
7 |
15 |
20 |
|
мгО/дм3, не более |
|
|
|
|
БПК |
, мгО/дм3, |
3 |
5 |
7 |
|
полное |
|
|
|
не более |
|
|
|
|
Число лактозоположительных |
1000 |
10000 |
50000 |
|
кишечных палочек в 1 дм3 воды |
|
|
|
|
(ЛКП), не более |
|
|
|
Показатели качества воды подземных источников водоснабжения
Наименование показателя |
Показатели качества воды источника |
||
|
|
(по классам) |
|
|
|
|
|
|
1 |
2 |
3 |
|
|
|
|
|
|
|
|
Мутность, мг/дм3, не более |
1,5 |
1,5 |
10,0 |
|
|
|
|
Цветность, градусы, не более |
20 |
20 |
50 |
|
|
|
|
|
|
|
|
Водородный показатель (рН) |
6,0 – 9,0 |
6,0 – 9,0 |
6,0 – 9,0 |
|
|
|
|
Железо (Fe), мг/дм3, не более |
0,3 |
10 |
20 |
|
|
|
|
Марганец (Mn), мг/дм3, не более |
0,1 |
1 |
2 |
|
|
|
|
Сероводород, мг/дм3, не более |
- |
3 |
10 |
|
|
|
|
Фтор, мг/дм3, не более |
1,5-0,7 |
1,5-0,7 |
5 |
|
|
|
|
Окисляемость перманганатная, мгО/дм3, не |
2 |
5 |
15 |
более |
|
|
|
|
|
|
|
Число бактерий группы кишечных |
3 |
100 |
1000 |
палочек (БГКП) в 1 дм3 воды, не более |
|
|
|
|
|
|
|
Нормы хозяйственно-питьевого водопотребления для населенных пунктов (СНиП 2.04.02-84 «Водоснабжение.
Наружные сети и сооружения)
|
Среднесуточное |
Степень благоустройства районов |
водопотребление |
жилой застройки |
(за год на 1 жителя), |
|
л/сут. |
Для сельскохозяйственных районов: |
|
хозяйственно-питьевых нужд |
30 - 50 |
(без учета расхода воды на поливку) с |
|
водопользованием из водоразборных |
|
колонок. |
|
|
|
Застройка зданиями, |
|
оборудованными внутренним |
125 -160 |
водопроводом и канализацией без |
|
ванн. |
|
|
|
То же с ваннами и местными |
160 - 230 |
нагревателями |
|
|
|
То же с централизованным горячим |
250 - 350 |
водоснабжением |
|
|
|
