1) Система ArchiCAD –специализированное средство для трехмерного строительного проектирования., программа ArchiCAD изначально была разработана для решения исключительно архитектурных задач.
ArchiCAD работает со строительными конструкциями: стенами, окнами, балками, перекрытиями, дверями, источниками освещения и т. д. Каждый из перечисленных объектов, помимо чисто визуальных параметров, необ- ходимых для его отображения на чертежах различного вида и масштаба, содержит сведения, определяющие его характеристики. К таким характеристикам относятся, например, материал объекта, его объем и площадь, позволяющие подсчитать мате- риальные затраты или построить реалистичное объемное изображение. Свойства объекта определяют и способность его взаимодействия с другими объектами, например в стену можно вставить двери и окна, а балку подрезать по скату крыши.
-
Вызовите панель Object Snap (Объектная привязка)
Параметры..раб среда…един. Изм.
Конструирование…меню вид…привязки к сетке
Параметры сетки…сетка и фон..меню вид
Меню вид….параметры ввода на экран…линии привязки стен и балок
3) Примитивы могут быть простыми и сложными. К простым примитивам относятся следующие объекты: точка, отрезок, круг (окружность), дуга, прямая, луч, эллипс, сплайн, однострочный текст.
К сложным примитивам относятся: полилиния, мультилиния, мультитекст (многострочный текст), размер, выноска, допуск, штриховка, вхождение блока или внешней ссылки, атрибут, растровое изображение.
4) Параметры…перья и цвет
2
-
1) Тип проекции — перспективная или аксонометрия;
-
Стиль отображения — каркасная модель, модель со скрытыми линиями или закрашенная (плюс несколько различных эффектов, которые можно комбинировать);
-
Фильтрация элементов — с помощью видимости слоев и этажей, выбора объектов, границ отображения (бегущая рамка), по типам элементов или определение секущих разрезов.
Пункт меню Вид (View) -> Режим 3D-вида (3D View Mode) позволяет задать способ построения проекции: аксонометрию или перспективу.
2)
-
Отдельная стена.
-
Многосекционная стена.
-
Прямоугольник стен.
-
Повернутый прямоугольник стен.
Команда "Скрывать сопряжение стен"
Включает (появляется галочка) иди отключает режим "чистого" сопряжения стен. При включении режима с экрана удаляются линии сопряжения стен и линии привязки в виде жирной линии.
3) изменение параметров перекрытия. Для этого нужно выбрать перекрытие с помощью инструмента "Указатель" или с помощью "Shift- щелчка" на его границе, в вершинах границы появятся черные точки, это - характерные точки данного перекрытия. Нажмите первую кнопку "Tool Settings Dialog" ("Диалог установки параметров инструмента") в информационном табло (рис. 77) для вызова диалогового окна "Slab Settings" ("Параметры перекрытий"
3
-
файл..менеджер библиотек
сохр в формате архивного проекта(библиотечные элементы сохранятся и будут прикрепляться к файлу)
GDL (единичн объект) GSM (много библ объектов)
-
Двойной щелчок левой кнопкой мыши на инструменте "External Object" ("Лестница") или нажатие первой кнопки информационного окна вызывает на экран диалоговое окно "Stair Settings" ("Параметры лестницы")
3) Чтобы перейти в режим построения разрезов, нужно щелкнуть на кнопке Section (Разрез)

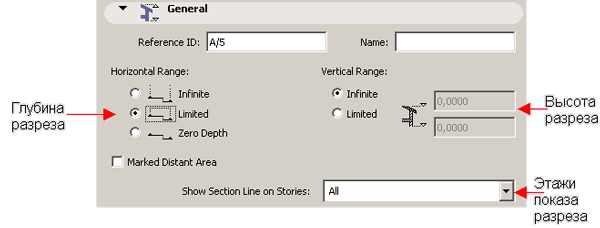

В области General (Общие настройки) расположены общие параметры разреза.
4
-
Фотовизуализация настраивается через диалог пункта меню Документ (Document) → Креативная визуализация(Creative Imaging) → Параметры фотоизображения (Photorendering). Внутренний механизм визуализации (Internal Engine) позволяет построить простые изображения с текстурами, тенями и т.п., а механизм визуализации Lightworks — более качественные рисунки с прозрачностью материалов, мягкими реалистичными тенями, учетом отражения света от поверхностей. Есть и режим Эскиз (Sketch) предназначенный для построения изображений, приближенных к ручной подаче, — причем параметров настроек там огромное количество.
а поэтажных планах можно разместить практически любое количество камер визуализации
-
панель объект….
Кисточка- материал
