3.3 Барометрический конденсатор
Для конденсации вторичного пара и создания разряжения в установке используется впроектируемой установке применяется сухой полочный барометрический конденсатор с сегментными полками, работающий при противоточном движении охлаждающей воды и пара (рисунок 5.3).

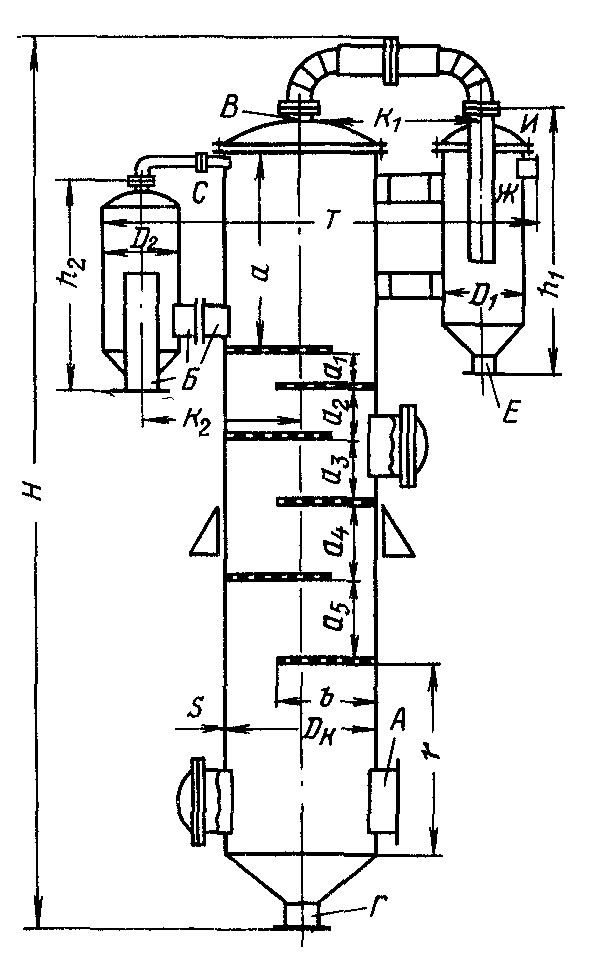

1 2 3
1 – цилиндрический корпус, 2 – сегментные полки; 3 – брызгоуловитель-ловушка
Рисунок 5.3 – Барометрический конденсатор
Внутренний диаметр конденсатора 1000 мм. Основные размеры используемого барометрического конденсатора приведены в таблице 5.3.
Таблица 3.1 – Основные размеры барометрического конденсатора
|
Размер |
Значение, мм |
|
Внутренний диаметр аппарата DK |
1000 |
|
Толщинастенки аппаратаS |
6 |
|
Расстояние от верхней полки до крышки аппарата а |
1300 |
|
Расстояние от нижней полки до днища аппарата r |
1200 |
|
Ширина полки b |
650 |
|
Расстояние между осями конденсатора и ловушки: К1 К2 |
1100 935 |
|
Высота установки Н |
5680 |
|
Ширина установки Т |
2600 |
|
Диаметр ловушки D1 |
500 |
|
Высота ловушки h1 |
1900 |
|
Диаметр ловушки D1 |
500 |
|
Высота ловушки h1 |
1350 |
|
Расстояние между полками а1 а2 а3 а4 а5 |
250 320 400 475 550 |
|
Условные проходы штуцеров: |
|
|
для входа пара А |
400 |
|
для входа воды Б |
200 |
|
для выхода парогазовой смеси В |
150 |
|
для барометрической трубы Г |
200 |
|
воздушник С |
25 |
|
для входа парогазовой смеси И |
150 |
|
для выхода парогазовой смеси Ж |
100 |
|
для барометрической трубы Е |
70 |
Барометрический конденсатор работает по следующему принципу. В цилиндрический корпус 1 с сегментными полками 2 снизу через штуцер А поступает пар. Вода подается через штуцер Б и каскадно перетекает по полкам, имеющим невысокие борта. При соприкосновении с водой пар конденсируется.
Смесь конденсата и воды сливается самотеком через штуцер Г в барометрическую трубу высотой примерно 8,4 м и далее – в барометрический ящик. Барометрические труба и ящик играют роль гидравлического затвора, препятствующего прониканию наружного воздуха в аппарат. Из барометрического ящика вода удаляется в канализацию через переливной штуцер.
Вместе с паром и охлаждающей водой в конденсатор попадает некоторое количество воздуха; кроме того, воздух подсасывается через неплотности фланцевых соединений. Остаточное давление в конденсаторе 21000 Па. Присутствие конденсируемых газов может вызвать значительное снижение разрежения в конденсаторе. Поэтому неконденсируемые газы отсасывают через штуцер В и отделяют от увлеченных брызг воды в брызгоуловителе-ловушке 3. Отсюда вода также стекает в вертикальную барометрическую трубу и барометрический ящик.
4 Расчет выпарного аппарата
По заданию на проектирование необходимо произвести расчет и подобрать стандартный выпарной аппарат для того, чтобы обеспечить технологический процесс выпаривания раствора хлорида натрия (NaCl) в количестве 10800 м3/ч. Содержание растворенного вещества в исходном растворе 6% масс., в упаренном – 25,5% масс. Давление вторичного пара в конденсаторе 21 кПа.
