Рентгени щелеп
.pdf
Сагиттальный срез |
Сагиттальный срез |
1.5 |
|
2.5 |
|
|
|
|
|
|
1.6
2.6

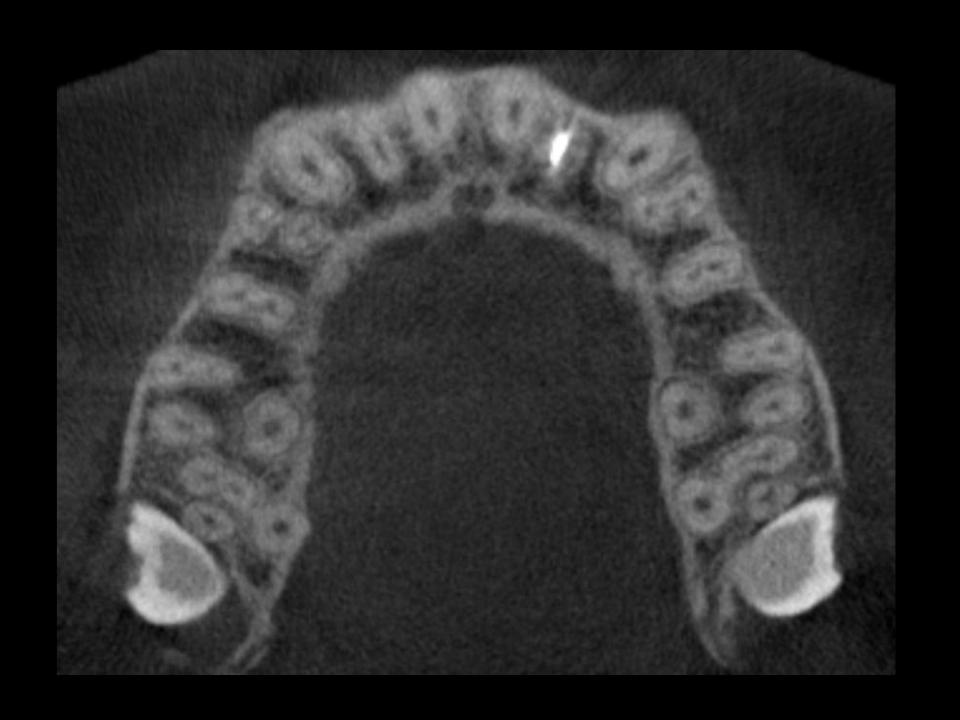

Аксиальный срез. Верхняя челюсть
Аксиальный срез.
Нижняя челюсть

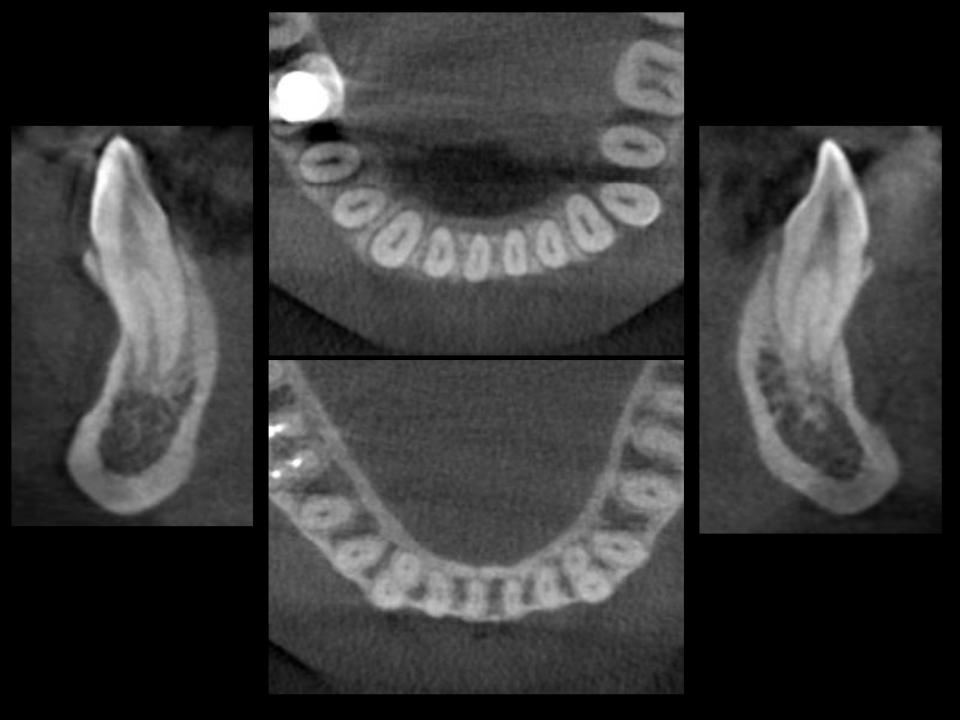

Особенности анатомии верхней и нижней челюстей
4.4 |
3.4 |
|
|
4.3 |
3.3 |
4.2 |
3.2 |
4.13.1
Топография каналов и корней зубов верхней челюсти.
Топография каналов и корней зубов верхней челюсти.
Рис.1а
Рис.1б
4.3 зуб. 2-а корня.
На фрагментах ортопантомограммы до[рис.1б] и после[рис.1а] обтурации корневых каналов определяется только один корень. КТ 4.3 зуба: сагиттальный и аксиальный срезы до[2а,3а] и после[2б,3б] обтурации корневых каналов четко визуализируются 2-а корня (язычный и щечный).
Язычная |
Язычная |
сторона |
сторона |
Сагиттальный срез |
Сагиттальный срез |
Рис.2а |
Рис.2б |
Язычная |
Язычная |
сторона |
сторона |
срез |
срез |
Аксиальный |
Аксиальный |
Рис.3а |
Рис.3б |
Дефект нижней челюсти в области 4.4 зуба с язычной стороны.
На фрагменте ортопантомограммы в периапикальной области 4.4 зуба определяется “деструкция костной ткани с нечеткими контурами ”, но на самом деле это вогнутость с язычной стороны кортикальной пластинки которая была диагностирована при помощи КТ данного участка.
P.S. Зуб планировался к эндодонтическому лечению!

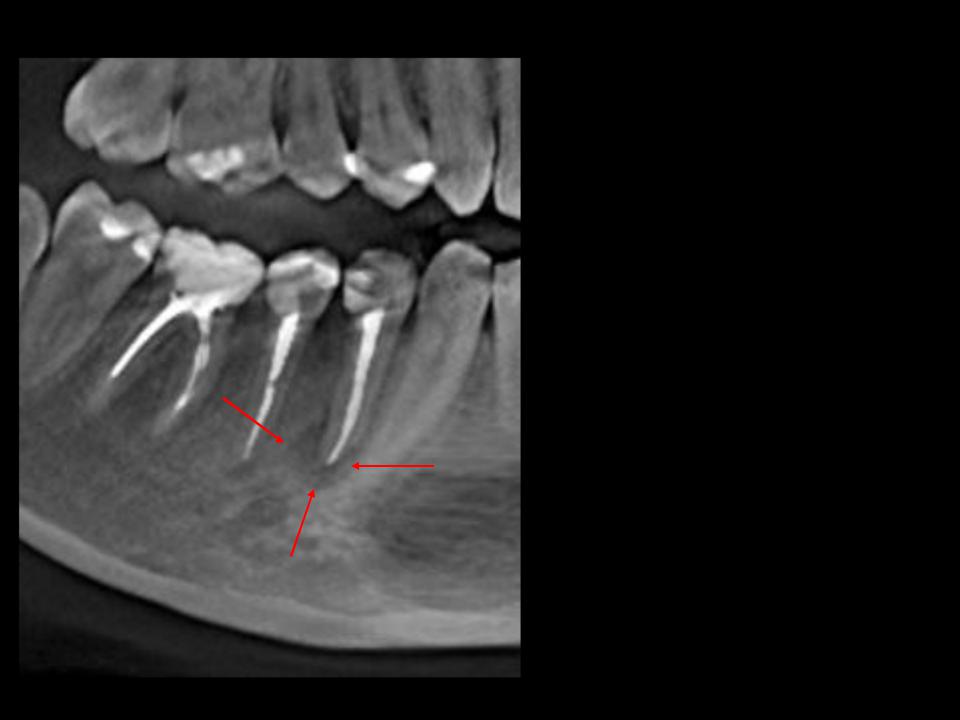

На участке ортопантомограммы 4.4 зуб очаг деструкции костной ткани в области верхушки корня. Очаги деструкции указан стрелками. С момента обтурации прошел год.
4.4 зуб пунктирными линиями показаны уровни срезов, которые будут показаны в аксиальной проекции на следующем слайде.
Рис.1 |
Рис.2 |
Рис.3 |

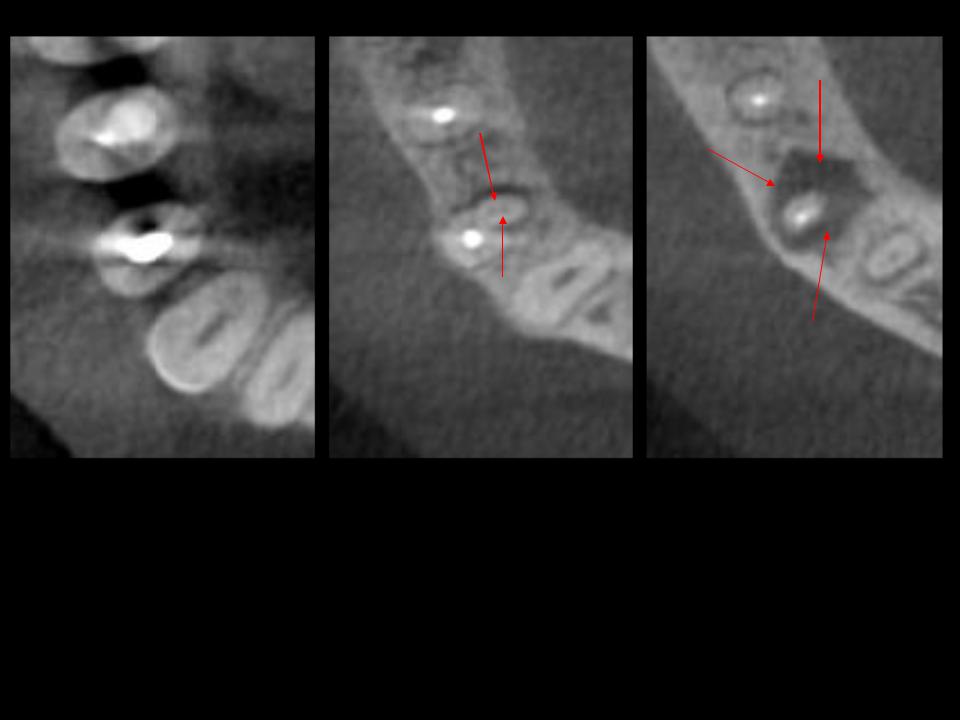

На рис.1 срез на уровне устьевой части 4.4 зуба. На рис.2 срез на уровне нижней трети корней 4.4 зуба. На рис.3 срез апикальной части корней 4.4 зуба. Стрелками указаны не найденные и не обтурированные корневые каналы и очаг деструкции костной ткани в области верхушек корней 4.4 зуба.
