Передняя панель БП 906/24-2 |
(без резервного питания) |
4 |
1 |
2 |
3 |
Рисунок 4.5 |
21 |
Передняя панель БП 906/24-2Р |
|
(с резервным питанием) |
|
|
4 |
1 |
|
|
2 |
|
5 |
3 |
6 |
|
Рисунок 4.6 |
|
22 |
Передняя панель БП 906/36-2 |
(без резервного питания) |
4 |
1 |
2 |
3 |
Рисунок 4.7 |
23 |
Передняя панель БП 906/36-2Р |
|
(с резервным питанием) |
|
|
4 |
1 |
|
|
2 |
|
5 |
3 |
6 |
|
Рисунок 4.8 |
|
24 |

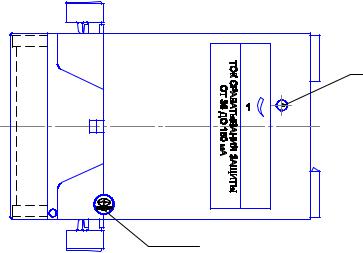

Боковая стенка корпуса БП 906/24-1 |
1 |
Пломба |
Рисунок 4.9 |
25
Боковая стенка корпуса БП 906/36-1
1
Пломба
Рисунок 4.10
26
Боковая стенка корпуса БП 906/24-2 |
1 |
Пломба |
Рисунок 4.11 |
27
Боковая стенка корпуса БП 906/36-2 |
1 |
Пломба |
Рисунок 4.12 |
28
5.УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1.Подключение первичных и вторичных преобразователей к источнику питания должно осуществляться при выключенном источнике питания.
5.2.При эксплуатации источника питания должны выполняться требования техники безопасности, изложенные в документации на первичные преобразователи, средства измерений и оборудование, в комплекте с которыми он работает.
5.3.Перед началом работы источник питания необходимо заземлить.
29
6.ПОДГОТОВКА К РАБОТЕ
6.1.Распаковать источник питания. Произвести внешний осмотр, при котором должно быть установлено соответствие следующим требованиям:
1) источник питания должен быть укомплектован в соответствии с разделом 3 настоящего паспорта;
2)заводской номер на источнике питания должен соответствовать указанному в паспорте;
3)источник питания не должен иметь механических повреждений, при которых его эксплуатация не допустима.
6.2.Убедиться, что питающая сеть способна выдерживать пусковой ток источников питания, который действует в течение 2 мс и достигает
5 А.
6.3.Источник питания подсоединить к сетевому питанию и нагрузкам в соответствии со схемами подключений, приведенными на рисунках А.1, А.2, А.3, А.4 Приложения А.
